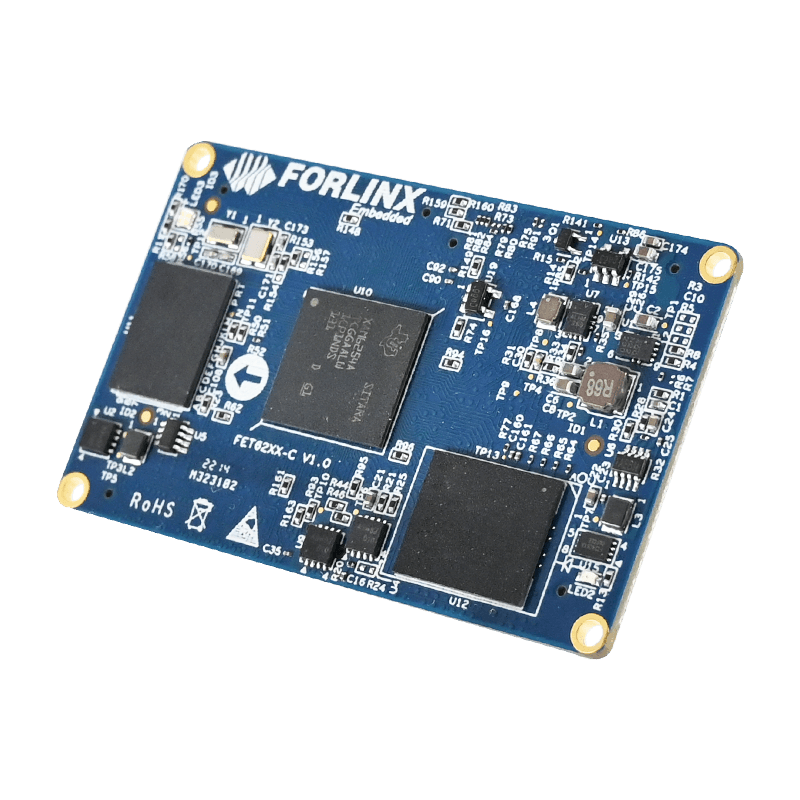

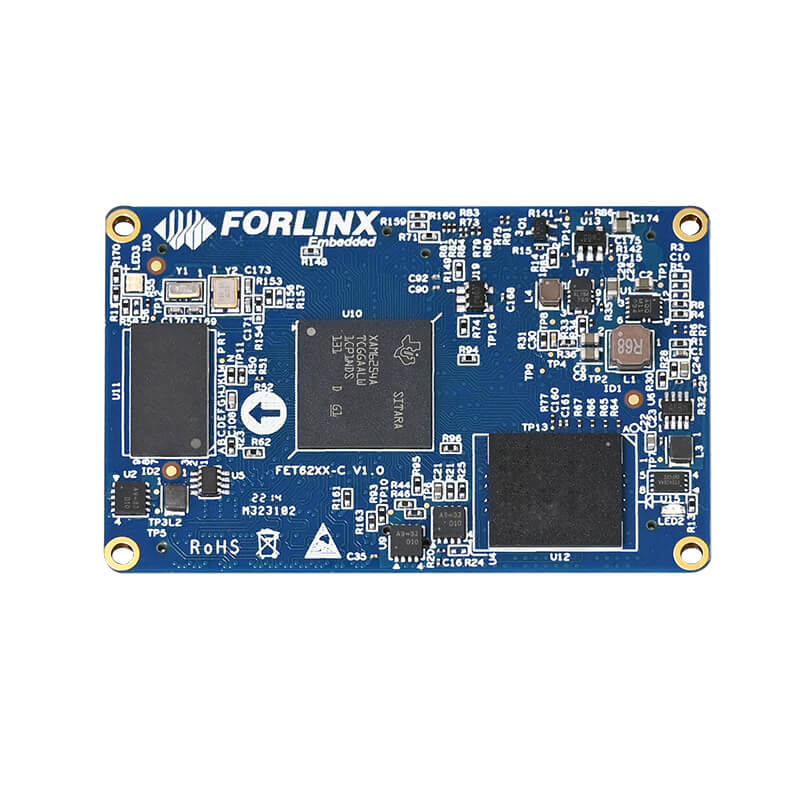

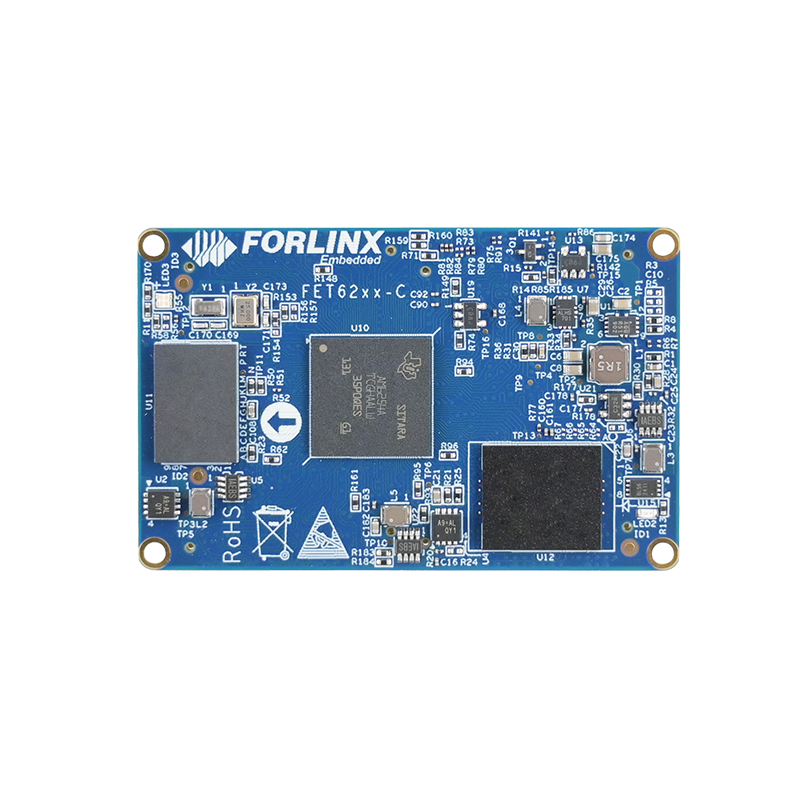

FET62xx-C核心板

CPU:AM62x (AM6254、AM6232、AM6231)

架构:4*Cortex A53

主频:最高1.4GHz

RAM:1GB/2GB DDR4

ROM:8GB eMMC

OS:Linux5.10.87

CPU:AM6254
架构:Cortex-A53
主频:最高1.4GHz
内存:1GB / 2GB DDR4
ROM:8GB eMMC
系统:Linux

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比
  • 单核/双核/四核随心选

    在外设及功能不变的前提下,飞凌嵌入式对3款AM62x系列的核心板做了引脚兼容设计,客户可根据自身需求自由切换,无需再次开发。

     AM62x系列AM6254核心板  AM62x系列AM6254核心板

    FET62xx-C核心板

    FET6254-C核心板基于TI Sitara™ AM62x系列工业级处理器设计。其采用Arm Cortex A53架构,主频最高可达1.4GHz;并集成了广泛的接口,如2路支持TSN的千兆以太网、USB 2.0、LVDS、RGB parallel、UART、OSPI、CAN-FD、Camera、Audio。FET62xx-C核心板兼容AM62x全系列处理器,提供单核、双核、四核可选,功能引脚完全兼容,为您带来灵活的成本组合方案,是您缩短产品上市时间的理想解决方案

     AM62x系列AM6254核心板

    TI AM62x 再续经典

    AM62x处理器作为TI Sitara™产品线新一代MPU产品,相比上一代经典处理器AM335x具备更高性能及功能扩展性,将接替AM335x续写下一个十年!

    FET3568-C核心板

    多核异构,功能安全

    AM62x是一颗多核异构处理器,采用Cortex-A53+Cortex-M4F的处理核+控制核架构组合; 可通过M4F内核及其专用外设实现功能安全特性,并且M4F内核的启动和运行不再依赖A53内核。

    AM62x 采用Cortex-A53+Cortex-M4F的处理核+控制核架构组合

    支持3路原生CAN 赋能工业及车载应用

    处理器原生支持3路CAN-FD,传输速度至高可达5Mbps,可高速、稳定地接入到工业网络系统中,为工业自动化和车载应用提供功能支撑。

    AM62x系列处理器原生支持3路CAN-FD

    支持并行总线 为ARM与FPGA高速通信提供通路

    AM62x系列支持TI处理器特有的通用存储控制器接口GPMC,数据读写速率高,可达100MB/s,支持多路片选,配置更加灵活,同时可以提供多种与外设相连的方法,可以和宽范围的外部设备通信。

    AM625x支持ARM与FPGA通讯

    率先实现三屏显示 提供灵活拓展方案

    FET62xx-C核心板最多支持2路显示控制器,可同时输出2种不同画面;飞凌嵌入式作为首家实现三屏显示的厂家,为板卡的灵活拓展提供了强有力的支持。

    AM62x系列AM6254支持三屏显示

    低延迟实时操作系统 运算更快捷

    FET62xx-C核心板适配了实时操作系统,A核支持RT-Linux,相较常规Linux系统,传输延迟降低了数十倍;M核运行freertos系统,支持灵活的任务优先级分配,具备可移植性与可裁剪性,移植更加方便。

    AM62x系列实时操作系统

    FET62xx-C核心板适用于工业自动化、电力医疗、交通等众多行业应用,如工业HMI充电桩TCU、工业控制器、数据采集网关、PCR、血液分析仪等产品。

    AM62x系列行业领域
  • 规格参数



    FET62xx-C核心板基础参数
    处理器


    TI Sitara™ AM62x

    CPU:Cortex-A53 @1.0/1.4GHz

    MCU:Cortex-M4F@400MHz

    GPU:(AM6231、AM6232无GPU)

    •AXE1-16M@500MHz

    •OpenGL 3.x/2.0/1.1 + Extensions, Vulkan 1.2

    RAM

    AM6231:1GB DDR4;AM6232:2GB DDR4;AM6254:2GB DDR4

    ROM

    8GB eMMC

    工作电压

    DC 5V

    工作温度

    -40℃~+85℃

    接口方式

    板对板连接器(4×80pin,引脚间距0.5mm)

    操作系统 Linux5.10.87
    系统烧写方式
    SD / TF卡; U盘
    AM62x处理器差异对比及飞凌产品情况
    CPU AM6254 AM6252 AM6251 AM6234 AM6232 AM6231
    CPU核心数 4 2 1 4 2 1
    3D Graphics engine × × ×
    飞凌是否有该产品 × × ×
    FET62xx-C核心板功能参数
    A53功能


    数量

    参数

    LVDS *a

    2

    提供2个4-lane LVDS显示串行接口(8 data,2clocks),每lane最高支持1.19 Gbps

    单个LVDS接口支持的最高分辨率为WUXGA(1920x1200@60fps,162MHz像素时钟)

    支持以下三种输出模式:

    •单路LVDS输出模式:此时只有1个LVDS接口显示输出

    •2×单路LVDS(复制)输出模式:此模式下两路LVDS显示输出相同内容

    •1×双路LVDS输出模式:8-lane数据,2-lane时钟组成同一个显示输出通道

    RGBParallel *a

    1

    提供1个24bit RGB并行显示接口

    支持最高分辨率为WUXGA(1920x 1200@60fps,165MHz像素时钟)

    MIPI CSI

    1

    提供1个4-lane MIPI摄像机串行接口;

    支持1,2,3或4线模式,每线最高支持2.5Gbps

    Audio

    ≤3

    发送和接收时钟高达50MHz;支持时分复用(TDM)、Inter-IC Sound(I2S)以及类似格式,支持数字音频接口传输(SPDIF、IEC60958-1和AES-3格式)

    SD

    ≤2

    支持2个4位SD/SDIO接口,最高UHS-I

    符合eMMC 5.1、SD 3.0和SDIO版本3.0

    Ethernet

    2

    支持RMII(10/100)或RGMII(10/100/1000),支持IEEE1588,支持TSN,支持硬件IP/UDP/TCP校验和卸载

    USB

    2

    支持USB 2.0(最高支持 480 Mbps),端口可配置为USB主机、USB从设备或USB双重角色设备(DRD模式)

    UART

    ≤9

    兼容16C750,支持RS485外部收发器自动流量控制,支持奇偶校验,波特率高达3.6Mbps

    CAN-FD

    ≤3

    符合CAN2.0A、B或ISO 11898-1协议,支持信息RAM奇偶校验/ECC检查,传输速率高达5Mbps

    SPI

    ≤5

    每个通道具有可编程频率、极性和相位的串行时钟,MCSPI控制器时钟速率高达50MHz

    I2C

    ≤6

    支持标准模式(最高100Kbps)和快速模式(最高400Kbps)

    PWM

    ≤3

    每组PWM支持两个PWM输出(EPWMxA和EPWMxB)

    eQEP

    ≤3

    增强型正交编码器脉冲输入,支持输入同步,支持正交解码器单元,支持用于位置测量的位置计数器和控制单元,支持用于低速测量的正交边缘捕获单元

    eCAP

    ≤3

    增强捕获模块,可用于音频输入的采样率测量、旋转机械的速度测量、定位传感器脉冲时间测量、脉冲序列信号的周期和占空比测量、解码来自占空比编码电流/电压传感器的电流或电压幅度等应用

    GPMC

    1

    时钟速率高达133MHz;灵活的8位和16位异步存储器接口,最多可接4个芯片(22位地址),可接NAND、NOR、Muxed-NOR和SRAN

    OSPI/QSPI

    1

    支持166MHz DDR/200MHz SDR模式

    JTAG

    1

    支持JTAG接口

    注:表中接口数量为硬件设计或CPU理论最大值,其中多数功能引脚为复用关系,为方便配置请参考PinMux表格;

    a、可以支持1×2048×1080+1×1280×720;



    OK62xx-C开发板

    核心板提供配套OK62xx-C开发板,集成丰富的功能接口,产品评估更简单。

    TI AM6254 开发板评估板


    OK62xx-C开发板功能参数
    功能


    数量

    参数

    LVDS

    2

    双异步通道(8 data,2clocks)支持1920×1200p60,信号全部引出

    支持以下三种输出模式:

    •单路LVDS输出模式:此时只有1个LVDS接口显示输出。

    •2×单路LVDS(复制)输出模式:此模式下两路LVDS显示输出相同内容。

    •1×双路LVDS输出模式:8-lane数据,2-lane时钟组成同一个显示输出通道

    默认支持飞凌10.1寸LVDS屏,分辨率为1280×800 @ 60fps

    RGB parallel

    1

    底板通过FPC座引出16bit(RGB565)数据接口

    默认适配飞凌7寸电阻、电容触摸屏,分辨率为1024×600@ 60fps

    Camera

    1

    底板通过FPC做将MIPI CSI信号引出

    支持飞凌OV5645摄像头,摄像头最大支持2592×1944分辨率

    Ethernet

    2

    支持10/100/1000Mbps自适应,通过RJ45引出

    USB2.0

    4

    3×USB HOST+1×USB OTG

    Debug UART

    3

    A53域UART0和R5域WKUP_UART0转成USB信号,通过Type-C接口引出

    M4F域MCU_UART0通过2.54mm间距排针引出

    RS 485

    1

    电气隔离,自动控制收发方向,静电、浪涌、群脉冲3级防护参考设计

    CAN-FD

    2

    电气隔离,支持CAN-FD,速率最高支持5Mbps,静电、浪涌、群脉冲3级防护参考设计

    SPI

    1

    MCU_SPI0通过2.54mm间距排针引出,时钟速率高达50 MHz

    I2C

    2

    MCU_I2C0和WKUP_I2C0通过2.54mm间距排针引出

    GPMC

    1

    底板通过2.54mm间距排针,引出GPMC_AD0~AD15,16位数据/地址信号,以及相应的控制信号

    Audio

    1

    支持1路耳机输出和1路MIC输入

    TF卡

    1

    开发板支持1路TF Card,可支持UHS-I的TF卡,速率最高可达104MB/s

    4G/5G

    1

    4G与5G功能二选一,4G支持M.2 Key B插座的4G模组,默认支持移远EM05,与EC20驱动兼容

    5G支持使用M.2 Key B插座的5G模组,默认支持移远RM500U-CN

    SIM卡采用MicroSIM 卡槽

    Wi-Fi

    1

    板载AW-CM358M

    IEEE 802.11 a/b/g/n/ac双频WIFI,高达433.3Mbps收发速率

    Bluetooth 5,高达3Mbps速率

    Bluetooth

    1

    KEY

    5

    A53核4个按键输入,M4F核1个按键输入

    LED

    8

    A53核4个LED输出,M4F核4个LED输出

    RTC

    1

    板载独立RTC芯片,底板断电后可通过纽扣电池记录时间

    EEPROM

    1

    容量为2K bit,挂载到MCU_I2C0或WKUP_I2C0可选

    QSPI Flash

    1

    容量为128M bit,可选挂载到A53域的QSPI或MCU域的SPI0

    JTAG

    1

    通过2×10Pin双排1.27mm间距插座引出

  • 资料下载



    产品资料清单
    Linux5.10 资料列表 使用手册、编译指导手册、Linux内核源码、文件系统、出厂镜像、开发环境VM Ubuntu镜像、SD烧写卡制卡工具、QT测试例程源码*、应用笔记*、开发环境Docker部署包*
    硬件资料列表 硬件手册、底板原理图源文件(AD格式)、底板PCB源文件(AD格式)、底板原理图PDF、芯片数据手册、核心板2D CAD图、底板2D CAD图、引脚功能复用表*、设计指导*。

    *:产品发布后陆续提供和丰富的资料。

    新用户开发资料获取方式,请联系左侧在线客服。


    选型手册: 飞凌嵌入式全线产品手册

    产品手册: FET62xx-C核心板简介




  • 在线购买


    官方天猫店 点击购买
