OKMX8MM-C开发板

CPU:i.MX8M Mini
架构:4*A53+M4
主频:1.8GHz
内存:2GB DDR4
ROM:8GB eMMC
系统:Linux4.14.78,Android9.0

CPU:i.MX8M Mini
架构:4*A53+M4
主频:1.8GHz
内存:2GB DDR4
ROM:8GB eMMC
系统:Linux,Android

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比

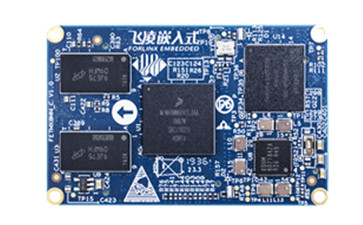

  • FETMX8MM-C核心板


    FETMX8MM-C核心板基于NXP公司i.MX8M Mini 四核64位处理器设计,主频最高1.8GHz,Cortex-A53架构;2GB DDR4 RAM,支持一个通用型Cortex®-M4 400MHz内核处理器。可提供多种音频接口,包括I2S、AC97、TDM、PDM和SPDIF。提供多种外设接口,如MIPI-CSI、MIPI-DSI、USB、PCIe、UART、eCSPI、IIC和千兆以太网。
    目标应用:
    ·IP摄像头视频监控
    ·双向视频会议
    ·可视门铃
    ·图像分析
    ·音频处理
    ·音频广播系统。

    高性能,快体验

    采用ARM Cortex-A53@四核1.8GHz的CPU, 搭配2GB的DDR4 RAM,高性能、高算力,系统运行更快更流畅!

    高性能i.MX8Mmini

    H.265、VP9解码器 降低带宽占用

    具备1080p 60Hz的H.265和VP9解码器; 相比传统的H.264编码,平均解码效率提升50%; 传输和存储同样分辨率的视频所占用带宽和容量是H.264的50%。

    i.MX8M支持H.265、VP9解码器

    Android9.0、Linux4.14、QT 5.10

    FETMX8MM-C支持Android 9.0和Linux4.14(QT 5.10)两种64位操作系统, 高版本操作系统和UI框架为您的产品带来更高的安全性, 以及更酷炫的 人机交互体验。

    i.MX8系统支持

    多种数字音频接口 音频应用不再受限

    支持IIS、AC97、TDM、PDM、SPDIF; 支持5个SAI通道,可配置为IIS、AC97、TDM。 支持7.1声道声音输出,及环麦输入,用于高保真音乐系统及语音识别应用。

    i.MX8多数字音频接口

    低功耗模式和实时任务处理

    FETMX8MM-C具备1个Cortex-M4内核,主频400MHz; 与Cortex-A53通过内部AHB总线通信,可用于低功耗休眠、实时任务处理应用。

    iMX8mm 实时任务处理

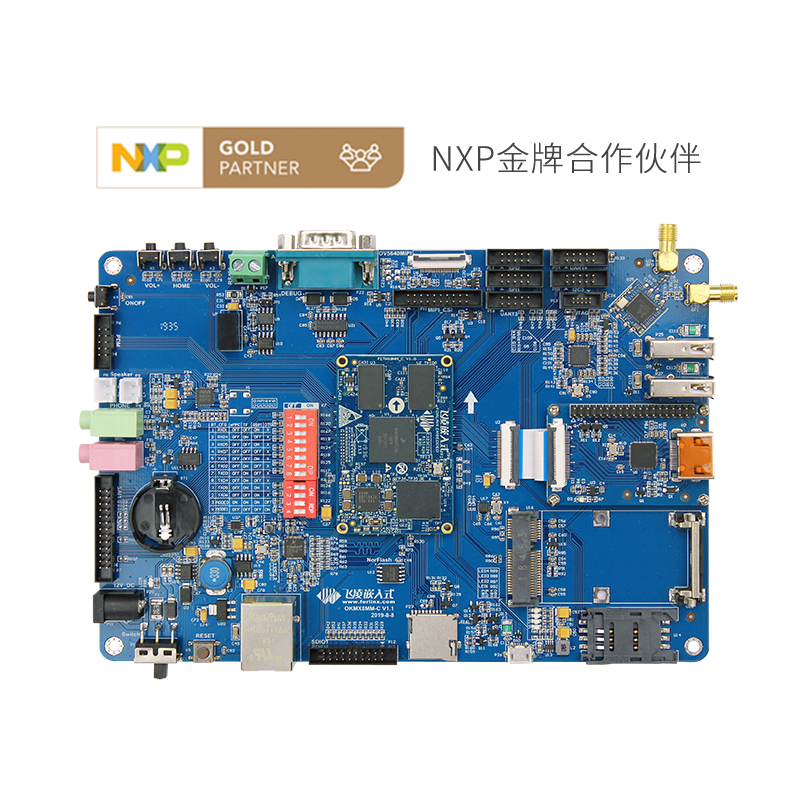

    开发板接口图

    为便于客户评估i.MX8Mmini 处理器性能,核心板稳定性,OKMX8MM-C开发板引出接口种类丰富完整,布局合理

    iMX8mm 开发板评估板

    10年+生命周期

    i.MX8Mmini列入NXP产品长期供货计划, 包含在该计划内的产品在推出后至少保证10年供货期, 旨在为您的嵌入式设计确保产品的供货稳定性。

    i.MX8M核心板10年+生命周期


  • 规格参数


    FETMX8MM-C核心板基础参数
    CPU NXP iMX8M Mini
    架构 四核Cortex-A53、单核Cortex-M4 主频 ≤1.8GHz
    RAM 2GB DDR4 ROM 8GB eMMC
    OS Linux4.14.78+Qt5.10.1  、Android9.0 工作电压 5V供电
    接口方式 超薄板对板连接器(3*80pin 间距0.5mm)
    工作温度 0℃~70℃ / -40℃~+80℃ 机械尺寸 56mm×36mm


    FETMX8MM-C核心板功能参数
    功能 数量 参数
    CAMERA 1 4线MIPI,最大支持1.5Gbps传输速率;
    SD/SDIO ≤2 支持模式的SD和SDIO接口,支持1.8V和3.3V模式
    USB 2 USB 2.0(最高支持 480 Mbps),均可配置为OTG
    SAI ≤5 最高支持5路SAI接口;
    UART ≤4 每个最高支持4.0 Mbps;
    eCSPI ≤3 全双工增强同步串行接口,具有最高支持52 Mbit/s的数据速率。它可配置为支持主/从模式。
    IIC ≤4 支持320Kbps传输速率
    Ethernet ≤1 10/100/1000Mbps自适应;
    PWM ≤4 16位;
    JTAG 支持
    FlexSPI 1 支持single pad/dual pad/quad pad 操作模式
    Display 1 支持4线mipi显示,最大1.5Gbps传输
    PDM ≤1 最大支持4线8通道
    PCIE 1 支持PCIE 2.0协议
    OKMX8MM-C开发板参数
    功能 数量 参数
    MIPI_DSI 1 4 data lanes;标准规范V1.01r11;最高分辨率范围可达WQHD(1920x1080p60,24bpp)
    MIPI_CSI 1 4 lanes;OV5640MIPI
    Audio 1 1*MIC,1*Phone,2*Speaker
    PDM 1 由2mm间距10Pin插座引出
    SAI 1 由2mm间距26Pin插座引出
    USB Host 2 由集线器扩展,USB 2.0(最高支持 480 Mbps)
    USB OTG 1 标准micro USB插座,USB 2.0 OTG (最高支持 480 Mbps)
    Ethernet 1 10/100/1000Mbps自适应,RJ-45接口
    Mini PCIE 1 可外接mini PCIE接口的4G模块。且具有PCIE2.0单通道
    WiFi 1 模块型号:F23BUUM13-W2

    WiFi 标准: IEEE 802.11b/g/n ,2.4GHz

    Bluetooth:V2.1+EDR/BT v3.0/BT v4.0

    Bluetooth 1
    TF Card 1 兼容SD、SDHC和SDXC(UHS-I)
    SDIO 1 由2mm间距20Pin接口插座引出, 8位数据
    SPI 2 由2mm间距10Pin插座引出
    QSPI 1 板载 16MB QSPI NOR FLASH
    PWM 1 接到液晶背光调节
    IIC 4 标准模式100kbits/s的数据速率;快速模式320kbits/s的数据速率。
    UART 1

    UART3三线串口,3.3V电平,最高支持 4.0 Mbps;

    UART Debug 1 UART2,RS232电平,DB9公头接口,默认波特率115200 A53 Debug
    1 UART4,3.3V电平,由2mm间距10Pin插座引出 M4 Debug
    RS485 1 隔离RS485,最高传输速率500kbps
    JTAG Debug 1
