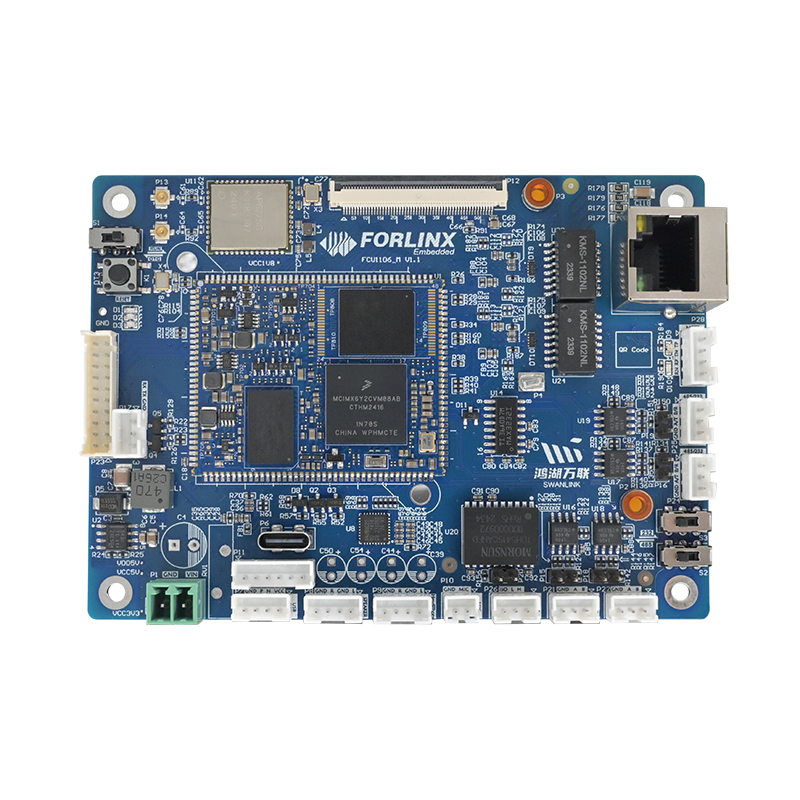

FCU1106矿鸿数据转接板主要应用在煤炭行业中,可以将矿区各类设备中运行的私有协议数据转换成统一的MDTP协议数据,并发送到矿鸿服务器。使用FCU1106转接板无需对原有的设备进行大规模的软硬件改造,即可实现私有协议到MDTP的数据转换与转发,从而轻松满足矿鸿系统的数据交互需求。FCU1106矿鸿数据转接板经过了严苛的环境、EMC、长期稳定性运行测试,确保其工作稳定可靠。

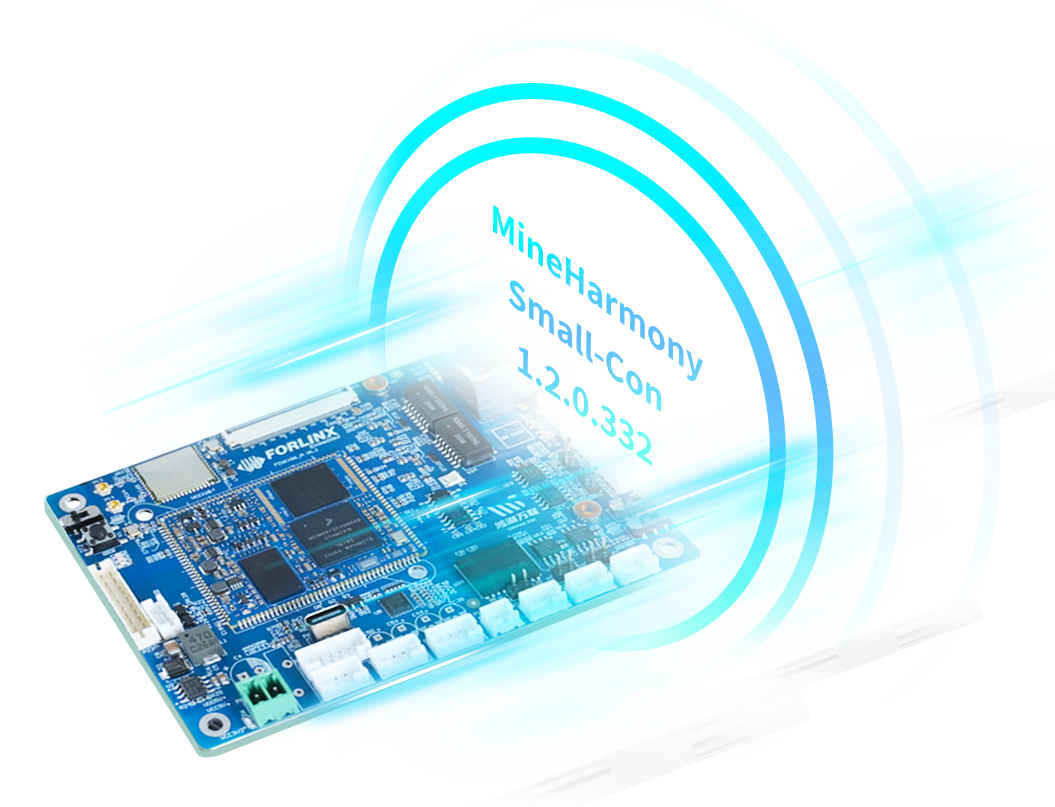

矿鸿认证
产品获得矿鸿MineHarmonySmall-Con 1.2.0.332认证
协议转发
产品具备多种协议和MDTP协议转换,可以将矿区各类设备中运行的私有协议数据转换成统一的MDTP协议数据上传服务器。
接口丰富
拥有4路RS485,其中2路RS485/RS232兼容,2路独立网口,1路CAN等接口
被动散热
FCU1106矿鸿数据转接板主要应用在煤矿行业,适配简单,仅需设备与FCU1106在联调即可,原有业务逻辑无须调整,即可实现对外传输的数据格式统一。
应用场景
FCU1106矿鸿数据转接板主要应用在煤矿行业,适配简单,仅需设备与FCU1106在联调即可,原有业务逻辑无须调整,即可实现对外传输的数据格式统一。
-
▊规格参数
FCU1106矿鸿数据转接板基础参数 处理器
NXP i.MX 6ULL
CPU:Cortex-A7@800MHz
GPU:PXP 2D 加速
RAM
512MB DDR3
ROM
8GB eMMC
环境温度
-20℃~+75℃
工作电压
额定DC12V,支持宽压6V-30V,具备反接保护、过流保护
产品尺寸
110x80x23mm
散热方式
被动散热、无风扇
操作系统
MineHarmonySmall-Con 1.2.0.332 系统烧写 USB OTG
FCU1106矿鸿数据转接板功能参数 功能
数量
参数
Ethernet
2
10/100Mbps
RS485
4
4路RS485(有2路与RS232复用)
RS232
2
与RS485复用
CAN
1
CAN2.0B
MIC
1
支持1路MIC输出
Headphone
1
支持1路立体声耳机输出,可外接功放
Speaker
1
支持8Ω1W喇叭,立体声输出
4G
1
支持型号:EC200N、EC20
单SIM卡槽
WIFI
1
支持STA、AP模式
BT
1
Bluetooth5.0
USB Host
2
USB Host 2.0
RTC
1
板载CR2032电池
Reset Key
1
复位按键
指示灯1
3
用于指示底板上电、核心板上电和系统正常工作
指示灯2
3
指示功能用户可自定义
DEBUG
1
1路3.3V TTL电平DEBUG,默认波特率115200
-
