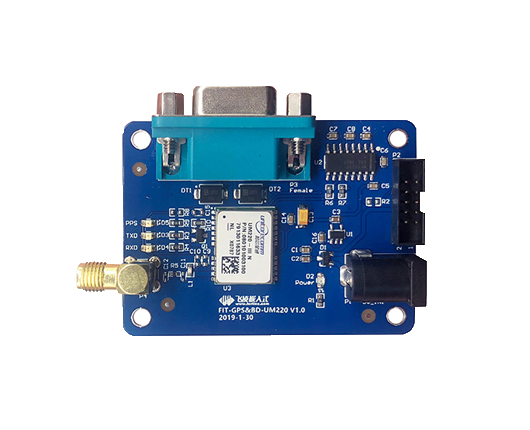

北斗&GPS模块

产品型号:GPS&北斗模块

产品接口:串口

产品功能:基于NMEA0183,扩展兼容北斗

GPS&北斗模块参数
类目 名称 描述
芯片 UM220-Ⅲ NL 低功耗GNSS SoC
射频输入 频率 BDS B1&GPS L1,1559-1577MHz
驻波比 ≤1.5
输入阻抗 50欧姆
GNSS性能 定位精度 2.5m CEP(双系统水平,opensky)
测速精度(RMS) GPS/双模:0.1m/s
北斗:0.2m/s(open sky)
首次定位时间TTFF 冷启动30s
热启动1s
重捕获<1s
灵敏度 跟踪 -160dBm
捕获 北斗:-145dBmGPS: -147dBm
热启/重捕 -150dBm
1PPS精度(RMS) 20ns
数据更新率 1Hz
导航数据格式 基于NMEA0183,扩展兼容北斗
电源 主电源 推荐5V
功耗 120mW(典型值)
峰值电流 100mA
接口 简易牛角座串口 LVTTL电平,波特率4800-115200bps默认9600bps
DB9母头 RS232电平,波特率4800-115200bps默认9600bps
GPS&北斗模块支持飞凌嵌入式开发板详情
支持开发板 支持系统
OKMX6Q-C Linux3.0.35/4.1.15、Android4.4/6.0
OKMX6Q-S3 Linux3.0.35/4.1.15、Android4.4/6.0
OKMX6DL-S3 Linux3.0.35/4.1.15、Android4.4/6.0
OKMX6UL Linux3.14.38/4.1.15
OK335xD Linux3.2、Android2.3/4.2
OK335xS Linux3.2、Android2.3/4.2
OK335xS-II Linux3.2
OK4418-C Linux3.4.39、Android5.1.1
OK6818-C Linux3.4.39、Android5.1.1
OK5718-C Linux4.9.41
OK1052-C uClinux
套件清单
FIT-GPS&BD-UM220 V1.0模块 1块 2.0-10P-15cm 排线 1条
GPS SMA公头5米磁吸式天线1套 双孔直连串口线 1根
5.5*2.1mm AC220V DC5V 2.0A电源适配器 1个



资料下载



产品选型手册: 【产品选型手册】飞凌嵌入式全线产品手册



产品手册: 配套模块类用户资料
