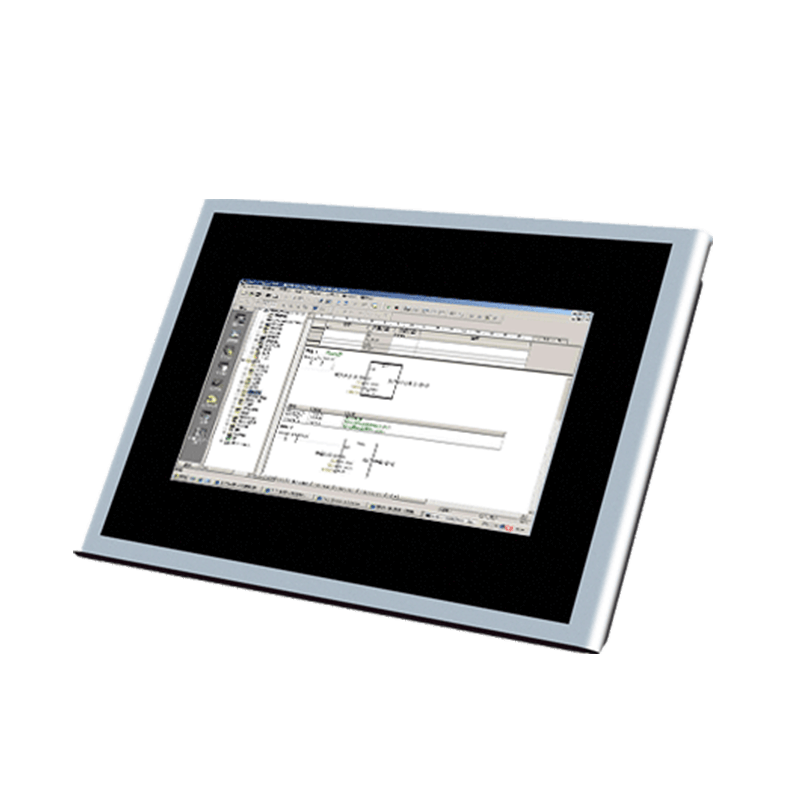

产品组图
产品缩略图

FDU070S-R01一体机

CPU:i.MX RT1052
架构:Cortex-M7
主频:528MHz
内存:16MB SDRAM,32MB SDRAM
ROM:16MB QSPI NorFlash,4MB QSPI NorFlash
系统:RT-Thread,FreeRTOS,uCLinux,裸机

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比
  • 本产品已经停止售卖,如需 批量采购、选型推荐、相关产品定制,请联系左侧在线客服人员。  ----> 点我咨询


    -----------------------------------------------------------------------------------------

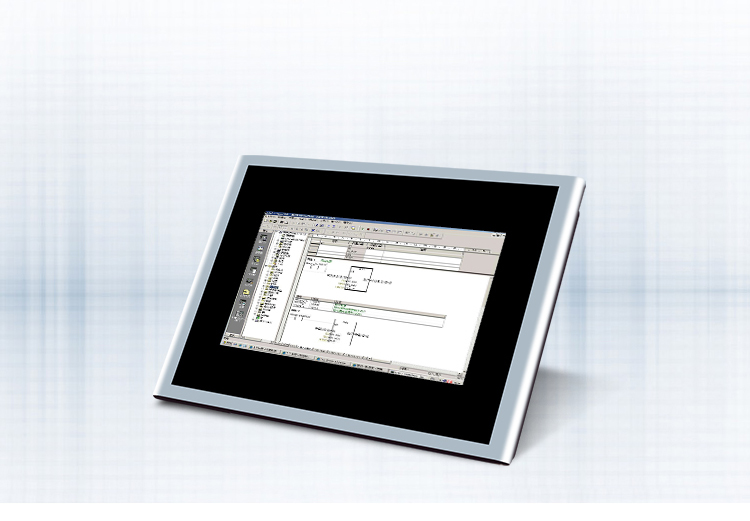

    FDU070S-R01一体机


    FDU070S-R01一体机嵌入式控制单元 采用高性能低功耗处理器开发设计。 主频高达600MHz(工业级为528MHz),高达512KB紧耦合存储器(TC M),实时低延迟响应,低至20ns。丰富的RAM和QSPI NorFlash配置(16MB RAM和4MB QSPI NorFlash或32MB RAM和16MB QSPI NorFlash) 。 内部集成RS485 、 RS422、 RS232、CAN、 USB、 以太网口、 TF Card、 2Kbit EEPROM、 64Mbit QSPI NorFlash、 RTC 、音频SPEAKER输出、蜂鸣器等功能接口和模块, 并且支持7吋高清液晶屏显示,支持电阻触摸。

    HMI一体机推荐6大理由 HMI一体机2大特点
    HMI一体机推荐6大理由phone HMI一体机2大特点phone

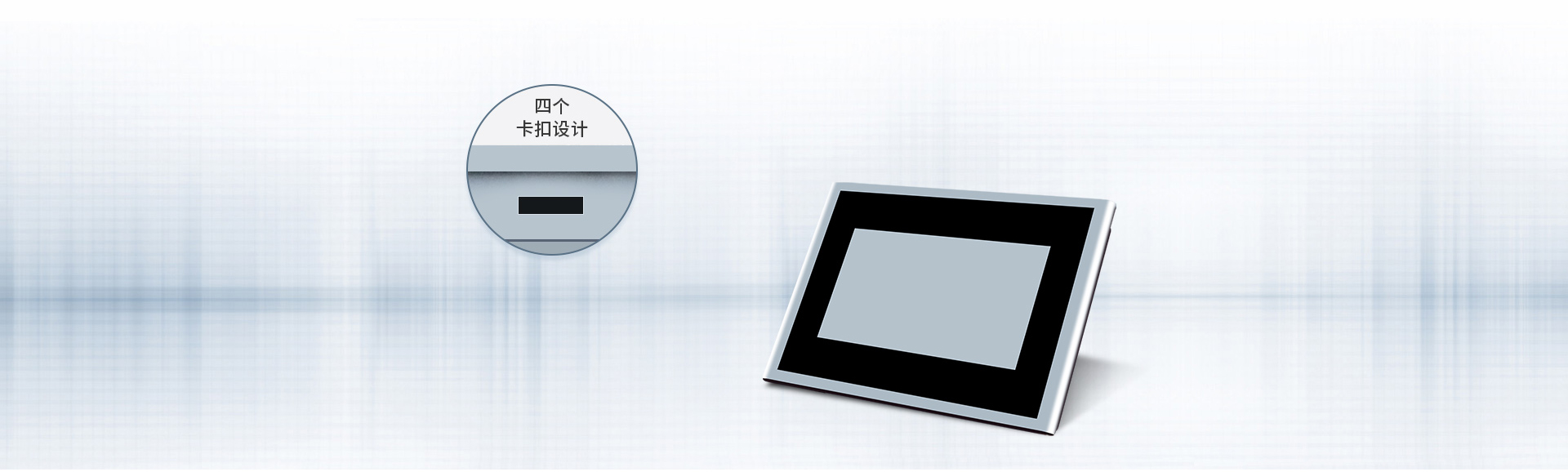

    结构简单,装配灵活


    仪器结构设计经过细致的考虑,使之结构完善达到尽可能的简单,提高了产品可靠性。

    HMI一体机安装简单
    HMI一体机安装简单phone

    界面流畅,操作简单


    人性化的电阻触摸屏面板设计,更易于操作,界面友好,7英寸大屏幕。

    HMI一体机操作简单
    HMI一体机操作简单phone

    性能优异,功能强大


    采用NXP高性能Cortex-M7嵌入式微处理器作为主控制器,具有
    应用处理器的性能与微处理器的易用和实时性,使设备具有非常良好的可靠性、稳定性、易用性。

    HMI一体机性能高
    HMI一体机性能高phone

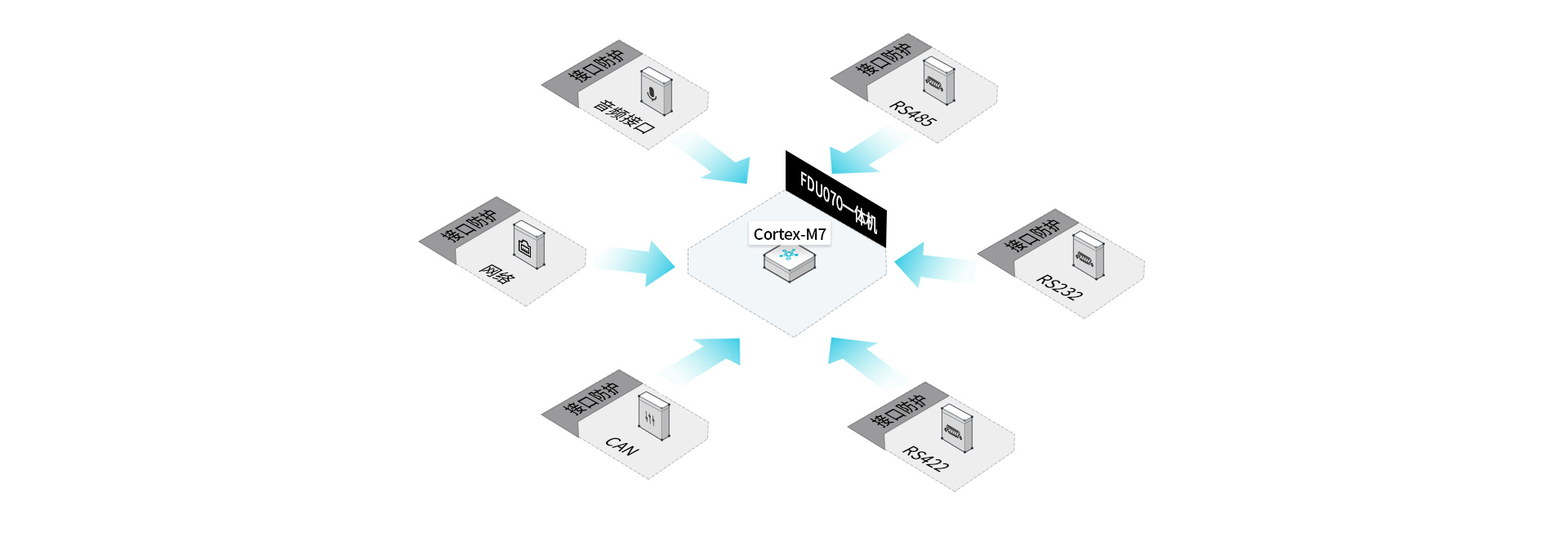

    接口丰富,静电防护


    内部集成RS485、RS422、RS232、CAN、USB、以太网口、TF Card、2Kbit eeprom、
    64Mbit QSPI Norflash、RTC、音频SPEAKER输出、蜂鸣器等功能接口和模块,通讯接口做隔离静电防护;

    HMI一体机接口多防护好
    HMI一体机接口多防护好phone

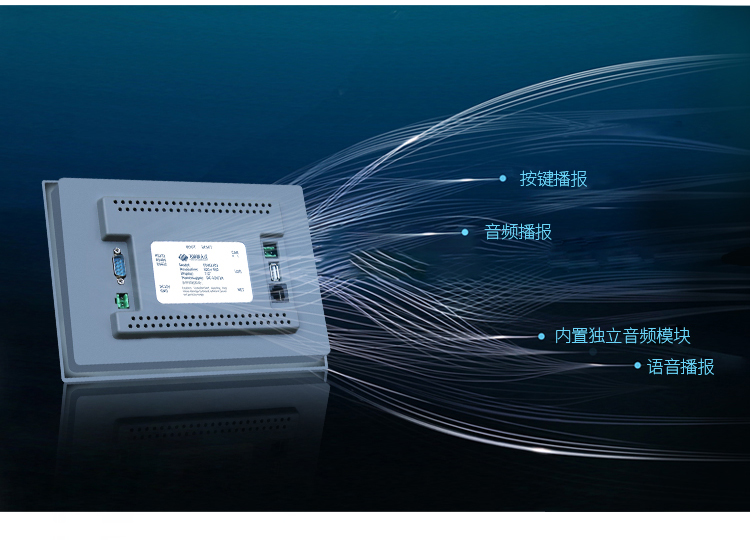

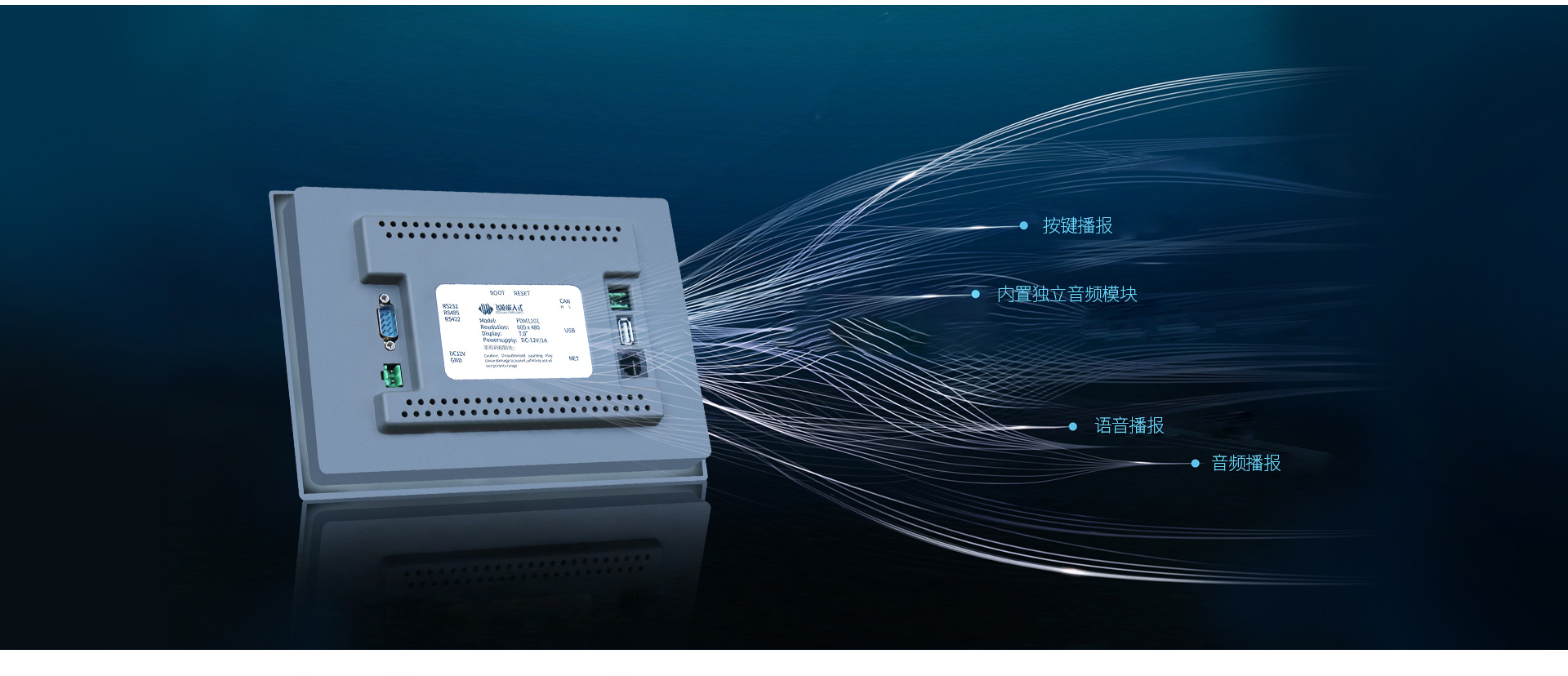

    高保真音频输出


    内置独立音频模块,可进行按键播报、语音播报、音频播放

    HMI一体机音频输出
    HMI一体机音频输出phone

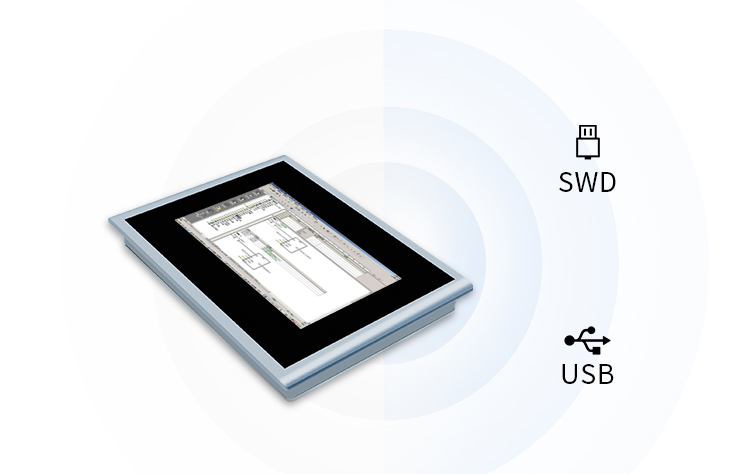

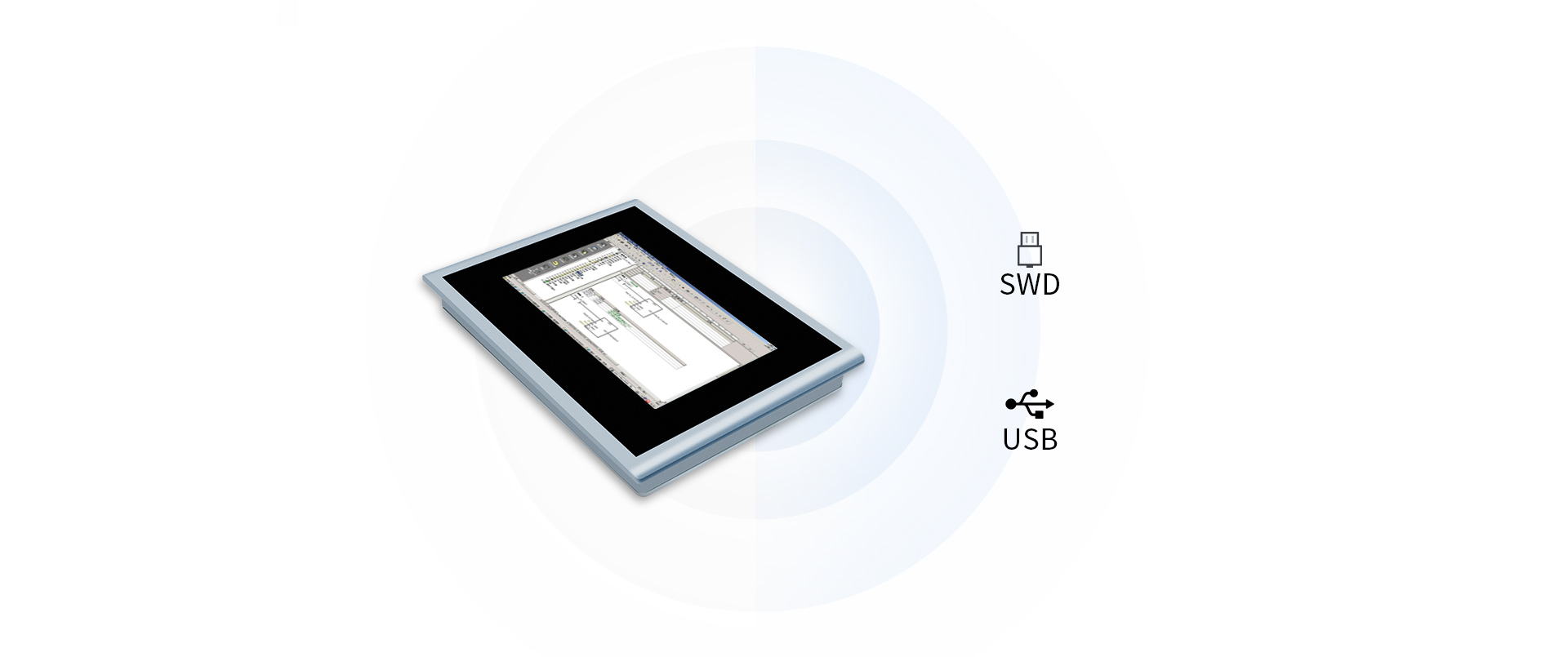

    可二次开发,烧写方式简单


    可通过USB或者SWD接口对设备进行二次开发,可任意更改界面显示以及通讯数据格式

    可二次开发的HMI一体机
    可二次开发的HMI一体机phone

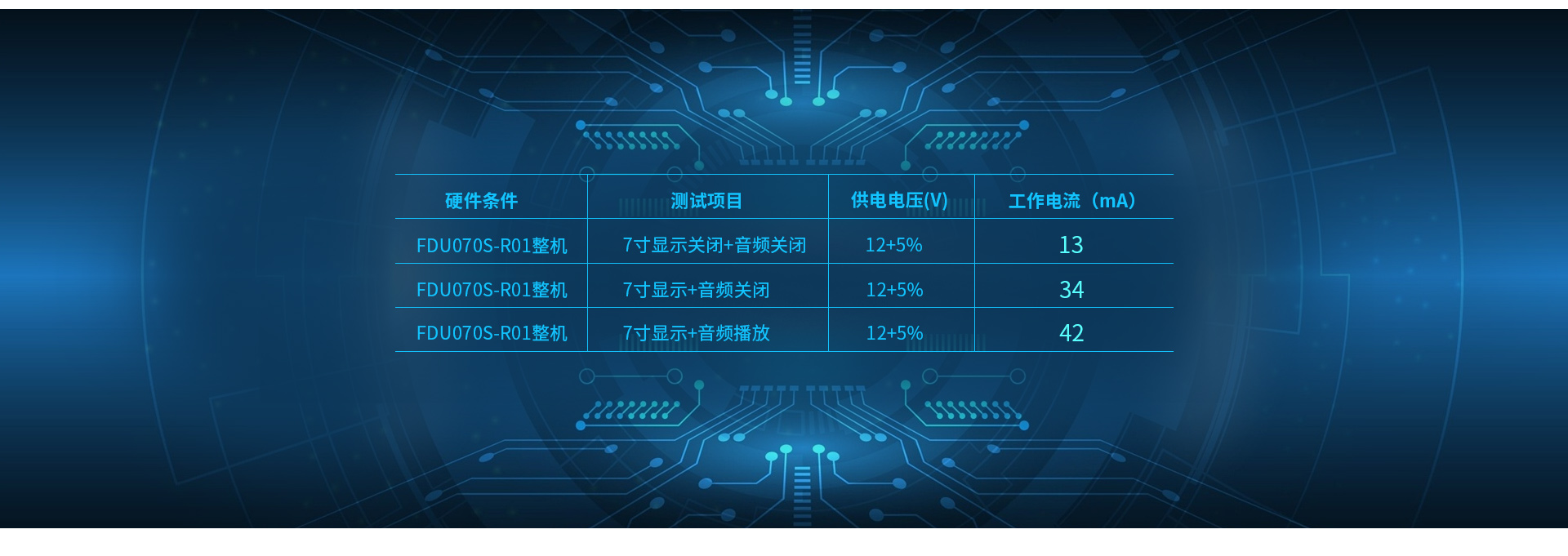

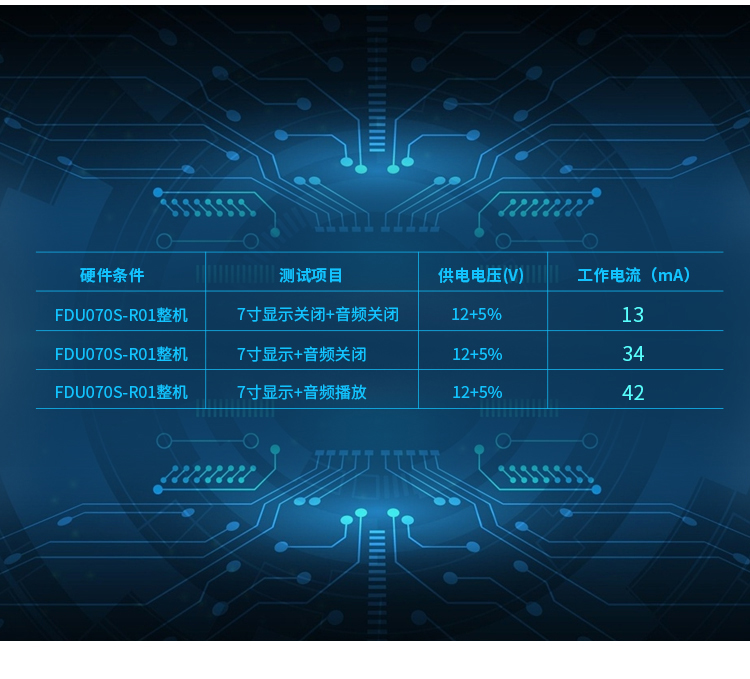

    低功耗


    MPU的性能,MCU的功耗

    HMI一体机低功耗
    HMI一体机低功耗

    应用领域


    电力行业、工业控制物联网 、PLC、变频器等

    HMI一体机应用领域
    HMI一体机应用领域phnf
  • 设备 描述
    CPU NXP i.MXRT1052  ARM Cortex-M7 600MHz(工业级528MHz)
    RAM SDRAM  16MB、32MB可选
    ROM QSPI NorFlash   4MB、16MB可选
    Ethernet 1路,10/100Mbps
    RS485/RS422 1路,1.5KV隔离保护,ESD 4级
    RS232 1路,ESD 4级
    CAN 1路,1.5KV隔离保护,ESD 4级
    USB 1路,ESD 4级
    TF Card 最高支持50Mbps
    RTC 支持掉电保护时钟
    EEPROM 2Kbit
    QSPI NorFlash 64Mbit
    SPEAKER 1路,支持1W8Ω喇叭输出
    BUZZER 1路
    复位按键 1个,用于系统复位
    Boot按键 1个,与复位按键同时使用,用于系统固件更新,也可用作用户按键。
    Power IN 主电源输入
    DC 12V
    具备反接保护、过流保护
    工作环境 湿度:5%~95%,无凝露。
    工作温度:-20℃~70℃
    存储温度:-20℃~85℃


  • 在线购买




    本产品已经停止售卖,如需 批量采购、选型推荐、相关产品定制,请联系左侧在线客服人员。  ----> 点我咨询





    推荐产品:

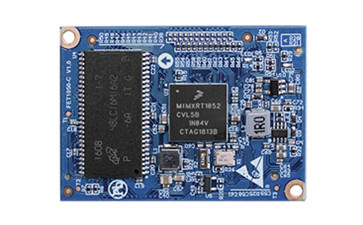

    i.MXRT1052核心板
