FETMX6UL-C核心板 工业级

CPU:i.MX6UL
架构:Cortex-A7
主频:528MHz
内存:256MB DDR3
ROM:256MB NandFlash
系统:Linux3.14.38;Linux4.1.15

CPU:i.MX6UltraLite
架构:Cortex-A7
主频:528MHz
内存:256MB DDR3
ROM:256MB NandFlash,1GB NandFlash(可选 )
系统:Linux3.14.38+Qt4.8.5,Linux4.1.15+Qt5.6

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比


  • FETMX6UL-C 核心板工业级


    FETMX6UL-C是一款基于NXP (原Freescale)i.MX6UltraLite Cortex-A7 架构处理器设计的核心板,主频528MHz,核心板采用两组优质进口80P板对板连接器设计,独特的电源管理架构相比ARM9系列的核心板功耗更低。严酷的温度等级测试确保核心板在-40℃~+85℃环境中稳定运行。最大支持8路UART、2路以太网、2路CAN等工业级总线接口;核心板标配256RAM/256MB NandFlash、256RAM/1GB NandFlash(选配两种配置。




    体积小巧配置灵活


    长宽仅为40mm*50mm,6层PCB沉金工艺,两组优质防误插板对板 连接器

    i.MX6UL体积小巧配置灵活
    i.MX6UL体积小巧配置灵活phone


    极快的启动时间


    经由飞凌软件工程师深度优化裁剪的Linux系统从核心板通电到界面点亮仅需要7.8秒,创造更多可能!

    i.MX6UL7秒启动
    i.MX6UL7秒启动


    功耗更低!


    FETMX6UL-C核心板相比ARM9、ARM11系列核心板功耗直降50%

    i.MX6UL功耗直降50%
    i.MX6UL功耗直降50% phone


    8路串口 2路网口 2路CAN连接世界


    支持串口数量多达8路,同时还能支持2路双冗余网络,2路高实时性CAN-bus总线。

    i.MX6UL串口多
    iMX6UL串口多


    全工业级设计核心板


    i.MX6UL工业级设计核心板
    iMX6UL工业级设计核心板


    媒体播放 数字摄像


    板载IIS接口,WM8960音频芯片音乐歌曲任意播,支持数字摄像头OV9650


    i.MX6ul 媒体应用
    i.MX6ul 媒体应用phone


    安全加密双防护


    一重加密:CPU自带安全启动防窃取机制,可防止第三方用户任意刷机植入木马病毒窃取用户信息;二重加密:CPU自带ISO7816第三方认证加密接口,交易更安全

    i.MX6ul 加解密


    多功能引脚配置更灵活,极限配置随你选!


    方便设计各种功能配置底板,让行业不再局限

    i.MX6UL引脚配置
    i.MX6UL引脚配置phone


    注:以上为硬件引脚配置参考方案 ,用户需重新设计底板及软件或与飞凌嵌入式合作开发。免费提供以上四种方案《核心板引脚配置表》,您可联系在线客服索取。


    多项认证

    iMX6UL阿里iot
    iMX6UL阿里iot Link Kit


    广泛适用于工控医疗 、多媒体、安防车载 、金融、教学、电力 、通讯、充电桩智能家居 、消费电子、手持设备、显示控制等领域

    iMX6UL多丰富的硬件资料phone


    嵌入式硬件设计手册、嵌入式Linux开发手册
    嵌入式开发环境搭建手册、接口驱动程序
    应用开发示例等,一切应有尽有只为您更方便开发产品。


    技术支持热线、技术交流论坛、技术支持邮箱
    随时待命只为您的产品保驾护航。

    iMX6uL 技术支持方式
    iMX6uL 技术支持方式phone


  • 规格参数


    FETMX6UL-C核心板参数
    CPU NXP 单核 i.MX6UL CAN 2路
    架构 Cortex-A7 USB 2路
    主频 528MHz SD/MMC/SDIO 2路
    内存 256MB DDR3 Ethernet 2路10/100兆以太网
    ROM 256MB NandFlash(1GB NandFlash 选配 UART/IrDA 8路
    工作电压 5V电压供电 EINT/GPIO 支持
    图形处理器 PXP Video Coder 软件编解码
    尺寸 50mm*40mm EBI BUS 支持
    连接方式 板对板连接器 JTAG 支持
    操作系统 Linux3.14.38+QT4.8;Linux4.1.15+QT5.6 Camera 1个 5M像素并口
    LCD RGB 24位 PWM 8路
    Audio 3路 ADC 10路
    I2C 4路 ISO7816-3 2路
    SPI 4路 Keypad Port 8*8
    QSPI 1路 SPDIF 1路

    规格参数


    Linux系统参数
    系统 Linux-3.14.38+ Qt4.8.5

    Linux-4.1.15+ Qt5.6

    (1GB NandFlah可支持QT,256MB NAND仅支持console 文件系统)

    交叉编译器 arm-fsl-linux-gnueabi-gcc-4.6.2 arm-poky-linux-gnueabi-gcc  gcc-5.3.0
    烧写方式 支持SD卡、USB OTG下载烧写 支持SD卡、USB OTG下载烧写
    支持单个文件/多个文件一键烧写 支持单个文件/多个文件一键烧写
    支持yaffs格式系统文件烧写 支持ext3/yaffs格式系统文件烧写
    UBOOT 启动方式选择(eMMC/SD/USB OTG/NAND) 启动方式选择(eMMC/SD/USB OTG/NAND)
    内存(512M/256M) 内存(512M/256M)
    UBOOT开机LOGO UBOOT LOGO显示到内核
    Linux 内核 版本: Linux-3.14.38 版本: Linux-4.1.15
    支持EXT3/NFS/FAT32/NTFS等格式的文件系统 支持EXT3/NFS/FAT32/NTFS等格式的文件系统
    eMMC驱动(8G/4G) eMMC驱动(8G/4G),nandflash(1G)
    看门狗驱动 看门狗驱动
    RTC驱动 RTC驱动
    IO驱动 IO驱动
    I2C驱动
    SPI驱动 SPI驱动
    wifi驱动 wifi驱动
    摄像头驱动 摄像头驱动
    PWM控制驱动 PWM控制驱动
    LCD背光驱动,支持255级可调 LCD背光驱动,支持255级可调
    LCD驱动 LCD驱动
    USB Host驱动:支持U盘,USB Hub,USB键盘等 USB Host驱动:支持U盘,USB Hub,USB键盘等
    USB Device驱动 USB Device驱动
    TF/SD/MMC卡驱动:最大可支持32GB TF/SD/MMC卡驱动:最大可支持32GB
    串口驱动 串口驱动
    WM8960音频驱动:支持录音和放音 WM8960音频驱动:支持录音和放音
    以太网络,(RJ45,100/10Mbps) 以太网络,(RJ45,100/10Mbps)
    3G/4G驱动 4G驱动
    USB转串口驱动
    实用APP WIFI 配置工具 WIFI 配置工具
    Telnet Telnet
    RTC测试 RTC测试
    Flexcan Flexcan
    IP/Mac地址修改 IP/Mac地址修改
    数据库Sqllite 数据库Sqllite
    TTL转RS232 TTL转RS232
    录音/播放测试(支持ALSA接口的录音与播放) 录音/播放测试(支持ALSA接口的录音与播放)
    GPRS上网 GPRS上网
    3G/4G上网 4G上网
    USB摄像头测试 USB摄像头测试
    Speaker喇叭测试 Speaker喇叭测试
    RGB屏幕背光调节测试 RGB屏幕背光调节测试
    播放视频和mp4文件测试 播放视频和mp4文件测试
    看门狗 看门狗
    MMC/TF/SD卡和U盘自动挂载和卸载 MMC/TF/SD卡和U盘自动挂载和卸载
    FTP网络工具 FTP网络工具
    Boa 的Web Server



  • 资料下载


    选型手册: 飞凌嵌入式全线产品手册

    产品手册: FETMX6UL-C核心板 用户手册



  • 在线购买


    官方天猫店 点击购买





    推荐产品:


    iMX6UL-C
    iMX6UL-C2

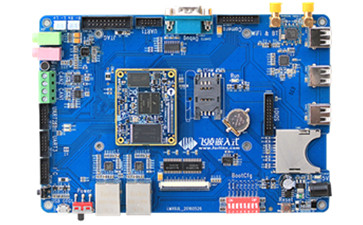

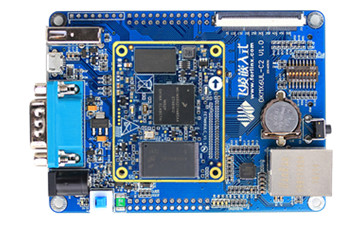

    OKMX6UL-C开发板 OKMX6UL-C2开发板
