FCU1201嵌入式控制单元

高性能4G网关/控制器

Cortex-A9 双核/四核处理器

双屏异显、通讯、采集、控制

充电桩计费控制单元、广告机、HMI

CPU:i.MX6DL
架构:Cortex-A9
主频:1GHz
内存:1GB DDR3
ROM:8GB eMMC
系统:Linux3.0.35+Qt4.8.5,Android6.0

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比

  • FCU1201嵌入式控制单元


    FCU1201嵌入式控制单元采用 NXP i.MX6Dual Lite双核处理器开发设计,具有超高效、高性能、接口丰富等优势。主频高达1GHZ,内存1GB DDR3,存储8GB eMMC。内部集成 RS485 、 CAN、 ESAM、 PSAM、USB、以太网口、 4G、 WiFi、 LVDS 屏、 HDMI、 DI、 DO、音频等功能接口和模块,适用于充电桩 、广告机、新零售安防车载工业控制电力通讯 等领域。


    产品特性:

    采用 NXP 的 i.MX6Dual Lite 处理器,高性能、低功耗、高可靠性

    支持 ISO7816 协议,可直接与国家电网 ESAM/PSAM 模块通信

    内置超级电容,断电后至少可维持系统正常运行 15 秒(只连接 LMT070DICFWD-AKA 液晶显示器情况下),确保信息不丢失

    4 路 DI、4 路 DO,DI采用光耦隔离,默认湿节点,可根据需求改为干接点。DO采用电磁继电器隔离

    2 路 485、2 路 CAN,均采用电气隔离和接口保护,隔离电压 1.5KV,静电四级

    采用 7 吋 LVDS 触摸屏,具备友好的人机交互界面

    标准 miniHDMI 接口,支持 1080P、 720P、 480P 高清显示屏

    通讯方式多样,板载千兆网口、 Wi-Fi&蓝牙、 4G 模块

    标准 DB9 调试串口,方便产品调试、维护

    标准 3.5mm 立体声耳机接口,内置话筒,亦可增设 1W×2 喇叭或 3.5mm 单声道话筒接口

    全面的状态指示灯,令系统运行、网络通讯、接口连接等所有状况一目了然

    可通过 TF 卡升级系统,无需拆卸外壳,简单方便。还可以扩充本地存储空间

    宽电压范围,标配12V适配器输入,可在 9 至 36V 范围内安全可靠运行,支持反接保护,且内置超级电容,无惧电压波动、

    采用铝合金型材外壳,带耳体积仅147.5x100x41.8mm,体积小巧、外形美观、安装方便

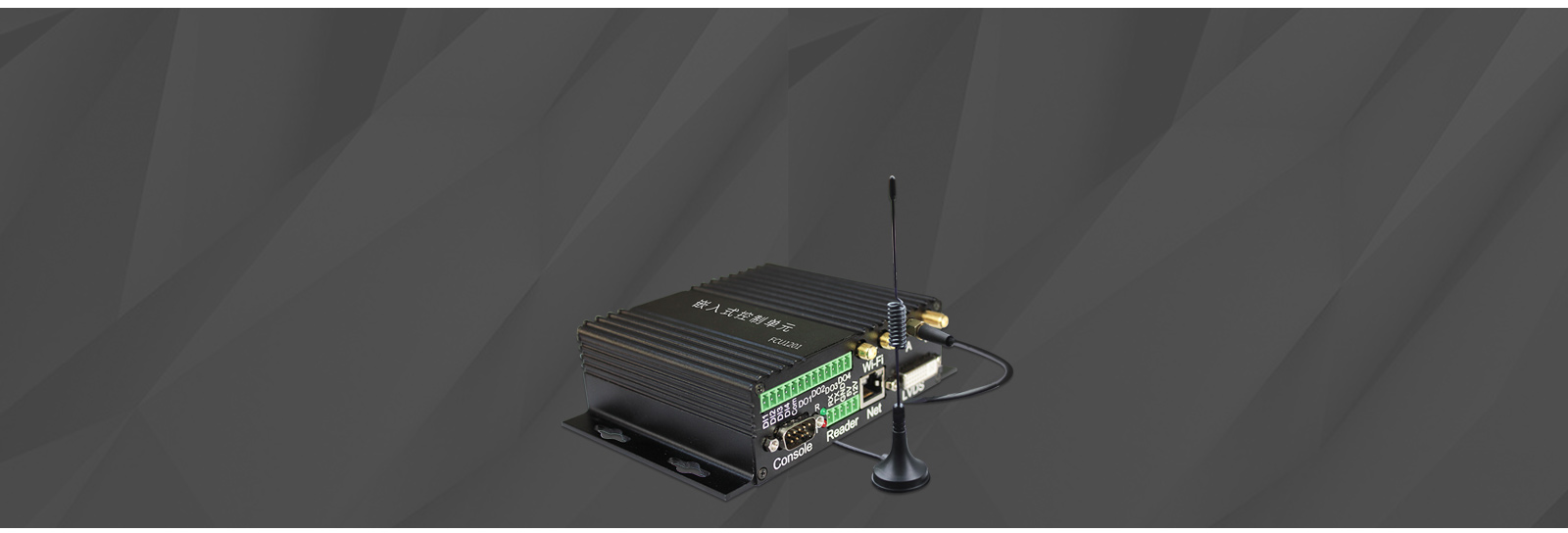

    FCU1201嵌入式控制单元


    高性能      低功耗      高可靠性

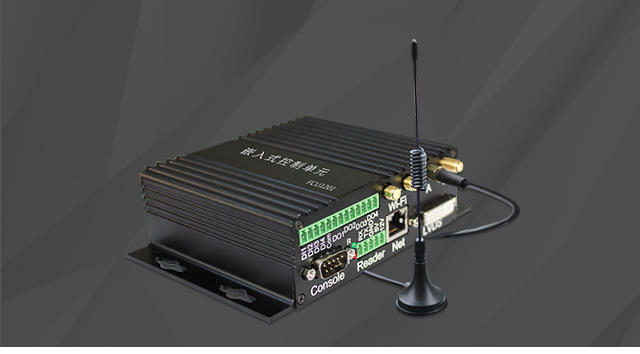

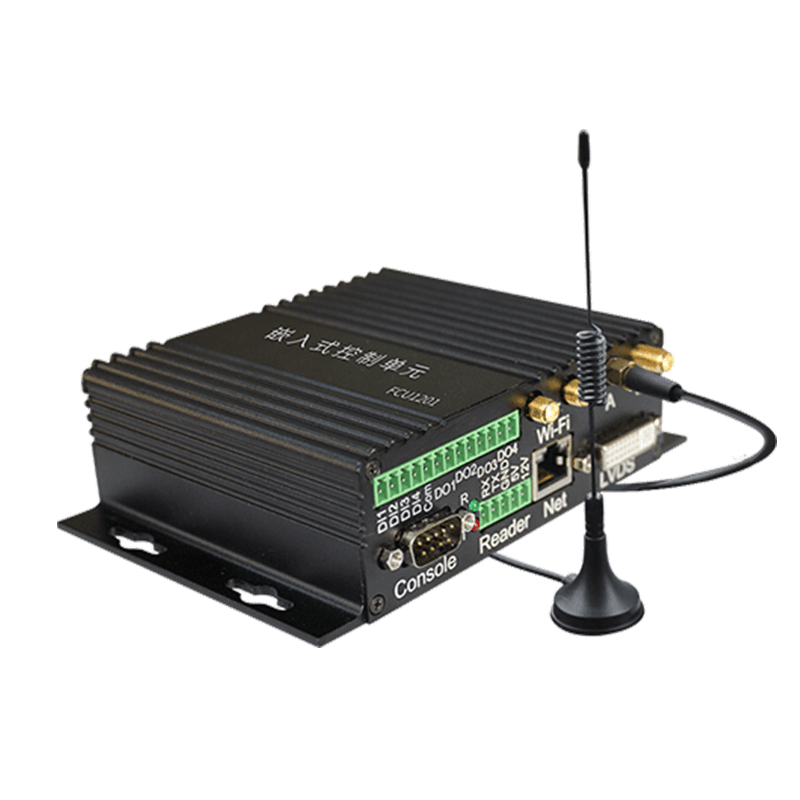

    充电桩、广告机、新零售工控机实拍图 充电桩、广告机、新零售工控机基础参数
    充电桩、广告机、新零售工控机实拍图phone 充电桩、广告机、新零售工控机基础参数phone

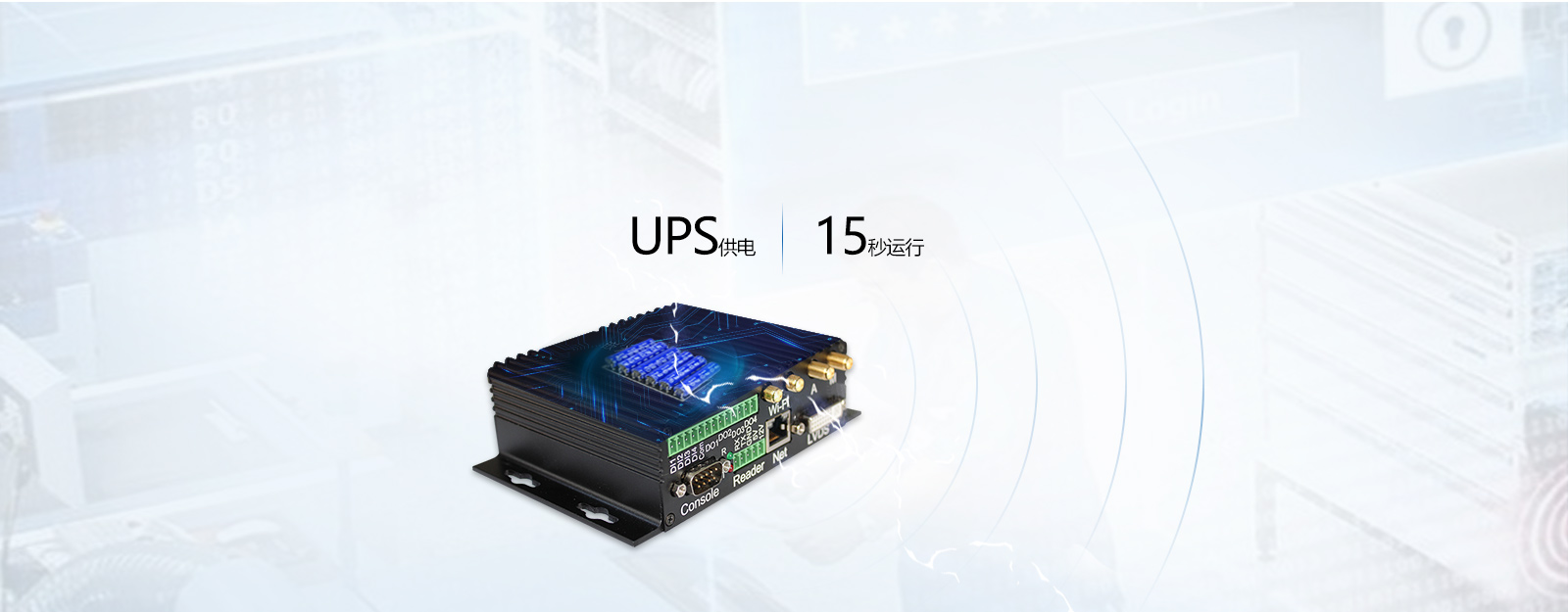

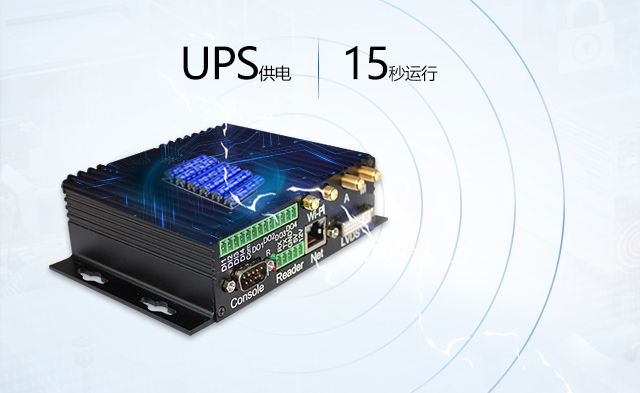

    掉电检测,超级电容


    CPU 有1路 GPIO专门用于监测外部电源状态,外部电源中断后,系统自动
    切换为内置的超级电容供电,至少可维持系统运行15 秒。

    充电桩、广告机、新零售工控机掉电检测
    充电桩、广告机、新零售工控机掉电检测phone

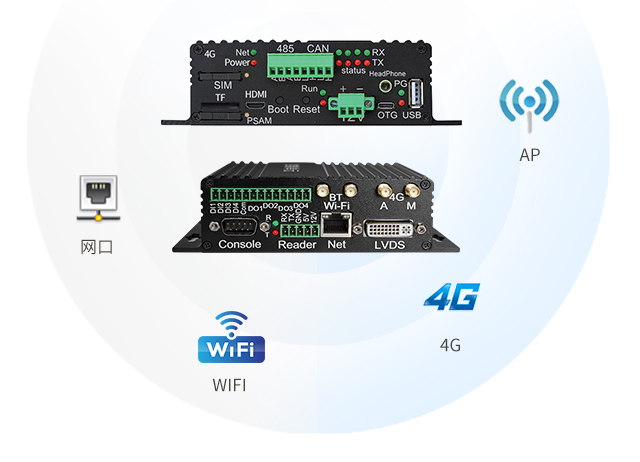

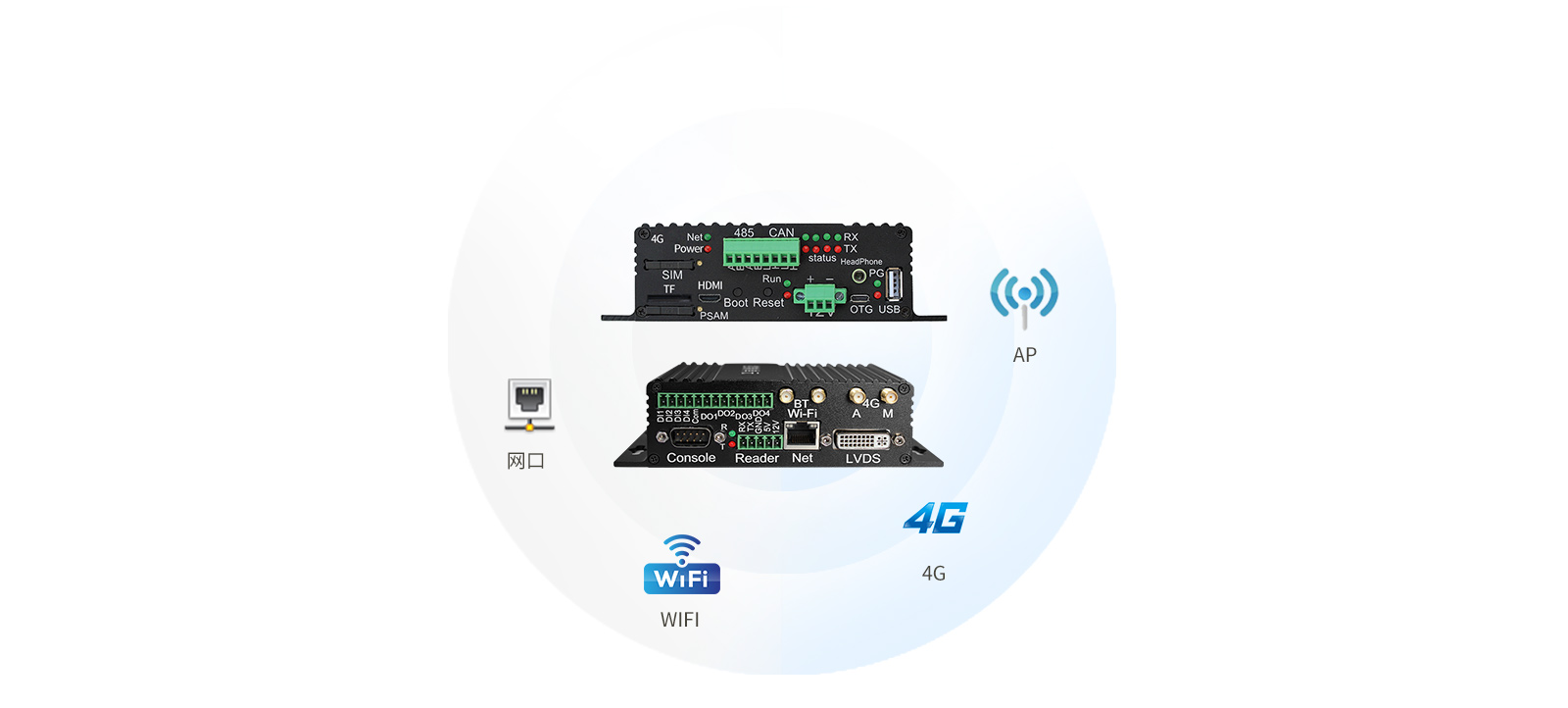

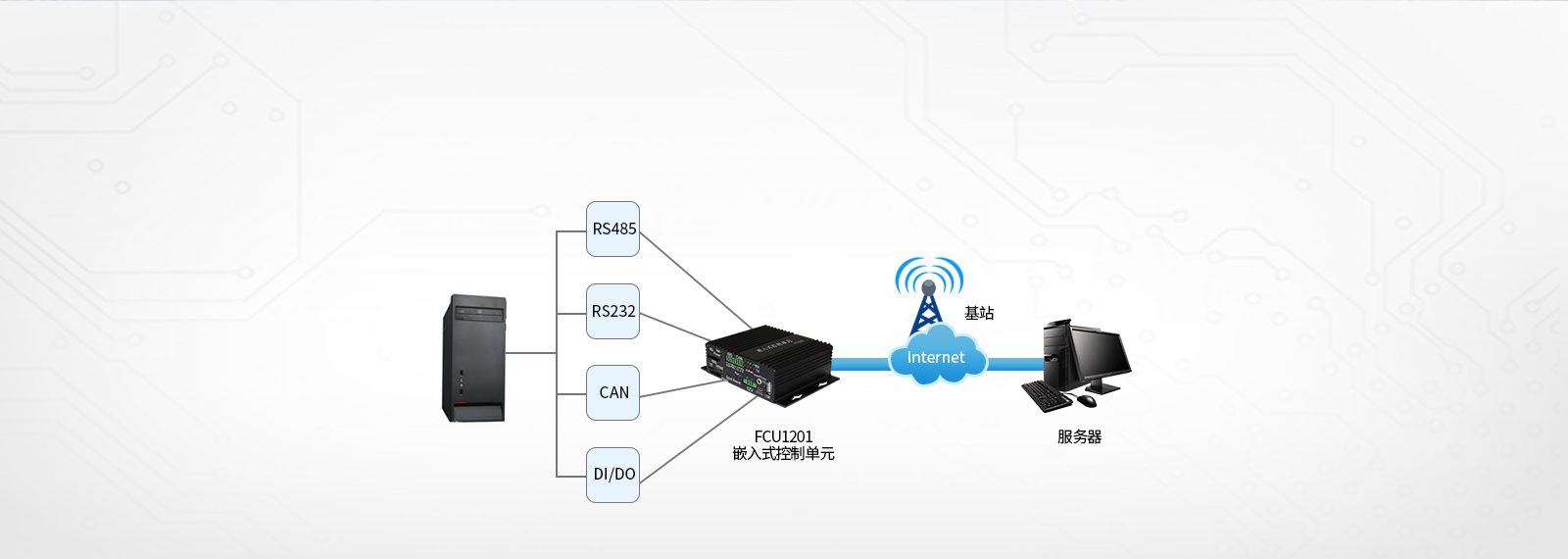

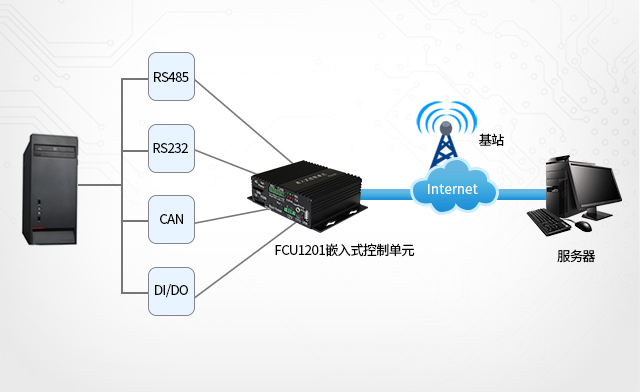

    联网能力强,丰富的数据采集接口



    充电桩、广告机、新零售工控机联网与采集接口
    充电桩、广告机、新零售工控机联网与采集接口 phone

    强大的多媒体应用


    支持HDMI、LVDS高清显示,1080P硬件视频编解码

    充电桩、广告机、新零售工控机多媒体应用
    充电桩、广告机、新零售工控机多媒体应用phone

    支持ESAM/PSAM安全存取模块


    支持ESAM/PSAM安全存取模块,确保交易的安全性、有效性、合法性

    充电桩、广告机、新零售工控机安全模块
    充电桩、广告机、新零售工控机安全模块phone

    多通讯接口


    全网通4G模块 ,WIFI无线热点加持,保证网络稳定、畅通

    充电桩、广告机、新零售工控机多通讯接口
    充电桩、广告机、新零售工控机多通讯接口phone

    接口展示


    全网通4G模块,WIFI无线热点加持,保证网络稳定、畅通

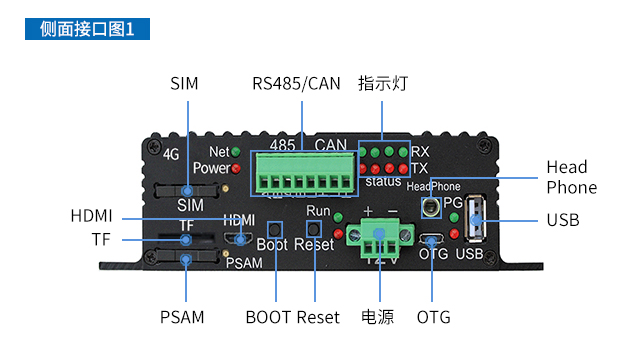

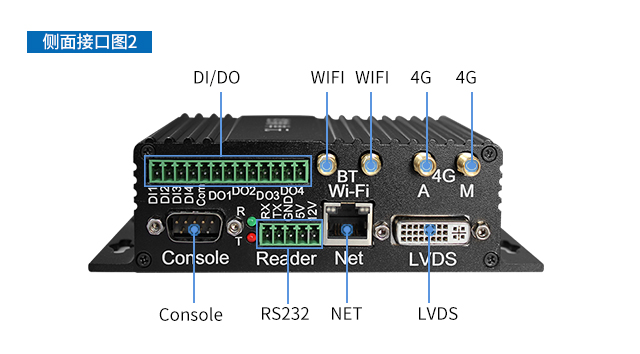

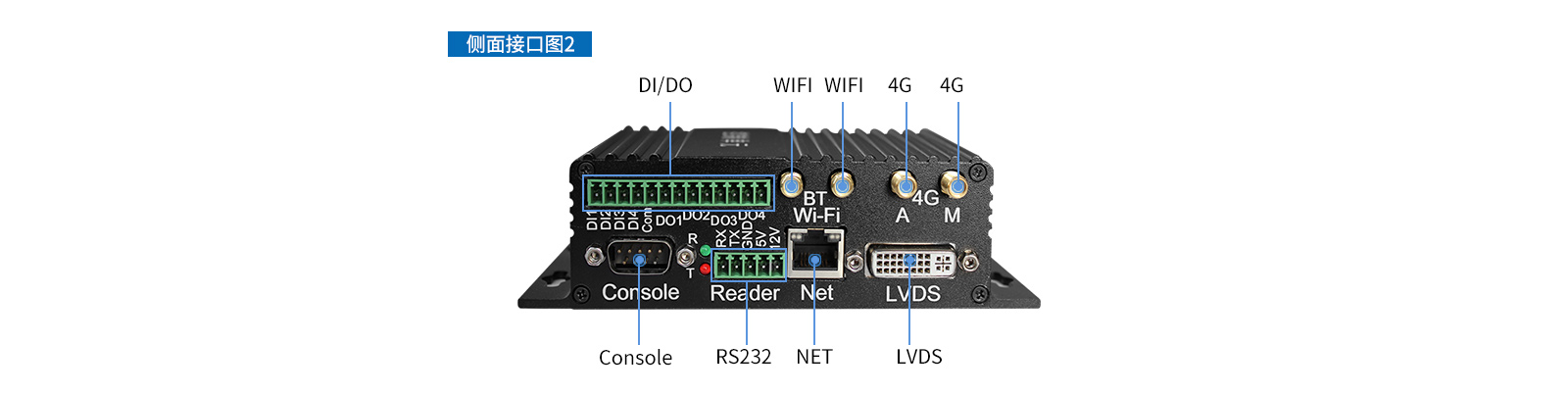

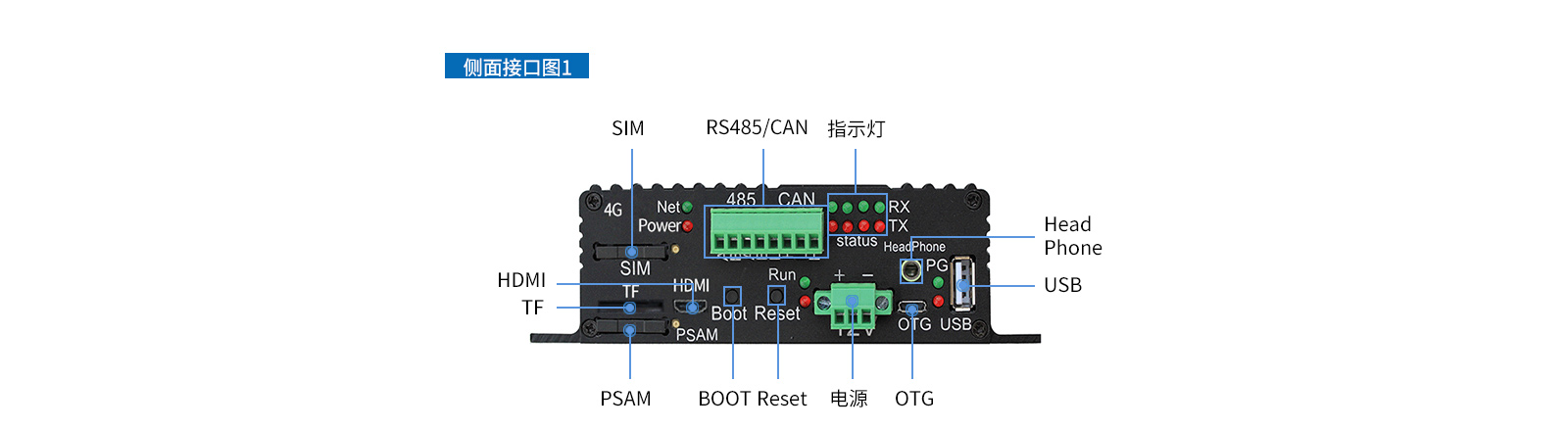

    充电桩、广告机、新零售工控机接口图 充电桩、广告机、新零售工控机侧面接口图
    充电桩、广告机、新零售工控机接口图phone 充电桩、广告机、新零售工控机侧面接口图phone

  • 规格参数


    硬件参数
    设备 描述
    CPU NXP i.MX6Dual Lite   ARM Cortex-A9 双核1GHz
    RAM DDR3  1GB
    ROM eMMC  8GB
    外扩存储 标准TF卡接口,最大支持64GB(实测)
    移动通信 华为ME909S模块;  支持中国移动4G/3G/2G、中国联通4G/3G/2G、中国电信4G;  采用标准SIM卡槽(卡槽上方标有4G标识)
    ESAM 支持ESAM芯片,ISO7816协议;  飞凌提供读写驱动,用户自行购买板载芯片
    PSAM 支持PSAM卡;  采用抽屉式Mini SIM卡槽(卡槽下方有“SIM”标识)  飞凌提供读写驱动,用户自行买卡
    开关量输出 4路,电磁继电器隔离;  触点容量:1A 30VDC / 0.5A 125VAC / 0.3A 60VDC  接口:3.81mm间距绿端子
    开关量输入 4路,光耦隔离,采用3.81mm间距绿端子;  默认配置为:直流电压输入,3V至24VDC被判定为高电平,1VDC以下被判定为低电平;  亦可配置为:内部提供隔离的5V电源,外部仅提供干接点。
    触摸彩屏接口 采用标准DVI-I插座;  默认LMT070DICFWD-AKA液晶显示器
    Mini HDMI接口 采用标准mini HDMI插座
    断电应对措施 CPU有一路GPIO专门用于监测外部电源状态;  只连接LMT070DICFWD-AKA液晶显示器时,超级电容至少可维持系统运行15秒;  监测整机内部的5V主电源电压,当该电压跌落超过10%时,整机断电,以免系统电压过低导致软件异常。
    串口(包含RS-485) UART1:三线调试串口,DB9插座,非隔离,机壳标识是Console  UART3:在机内转换为RS-485-1,隔离电压1.5KV,静电四级防护  UART4:在机内转换为RS-485-2,隔离电压1.5KV,静电四级防护  UART5:RS232电平,三线,绿端子引出,非隔离
    USB 1个USB OTG接口,采用标准Micro USB插座  1个USB主口,采用标准USB A型插座
    CAN BUS CAN1:CAN2.0 B,1Mbps,隔离电压1.5KV,静电四级防护  CAN2:CAN2.0 B,1Mbps,隔离电压1.5KV,静电四级防护
    以太网路 标准RJ-45插座,10M/100/1000M自适应
    蓝牙和Wi-Fi 支持IEEE 802.11b/g/n 1T1R WLAN and Bluetooth 2.1/3.0/4.0
    实时钟 采用专用RTC芯片RX8010SJ;  板载CR2032电池,可至少维持1年走时
    音频 3.5mm标准立体声耳机插座,内置单声道话筒;  可增设1W×2喇叭插座或3.5mm单声道话筒接口(PCB有预留插座焊盘,但挡板未开孔)
    复位按键 1个,用于系统复位
    Boot按键 1个,与复位按键同时使用,用于系统固件更新
    电源与功耗 额定电压:12V,可在9V-36V范围内正常工作,具备反接保护;  配LMT070DICFWD-AKA液晶显示器时的总功耗为5.1W
    尺寸 100mm*147.5mm*41.8mm(长*宽*高)
    安装 8只Φ3mm螺钉
    工作环境 湿度:5%~95%,无凝露。  商业级工作温度: 0℃~70℃  工业级工作温度:-40℃~70℃(注:WiFi模块工作温度为0℃~70℃)   存储温度:-40℃~85℃(注:WiFi模块存储温度为-40℃~80℃)
    软件参数
    软件支持 详细描述
    操作系统 Linux-3.0.35
    文件系统 Ext3
    GCC 4.6.2
    RS485 提供485测试示例
    RS232 提供RS232测试示例
    CAN 提供CAN测试示例
    网络协议 TCP/IP、UDP、DHCP、TFTP、FTP、Telnet、SSH、Web、HTTP、IPtables、SQLITE
    以太网 10M/100M/1000自适应以太网,支持静态/动态分配IP地址,支持修改MAC地址
    WiFi 支持STA、AP功能
    4G 网络 ME909S模块,支持移动、联通、电信4G上网功能
    RTC 支持 NTP 自动校时
    看门狗 支持复位时间设置
    DI DO 4路DI,4路DO
    双屏显示 支持双屏异显
    ESAM、PSAM 提供测试例程
    TF卡/USB存储 能自动挂载
    OTG 支持烧写和拓展USB口
    USB转4串口 支持
    音频 支持录音放音


  • 在线购买


    官方天猫店 点击购买





    推荐产品:


    iMX6DL

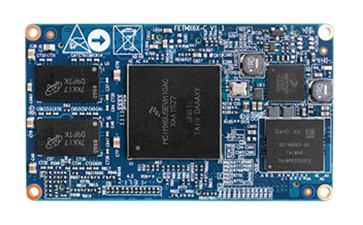

    FETMX6DL-C核心板
