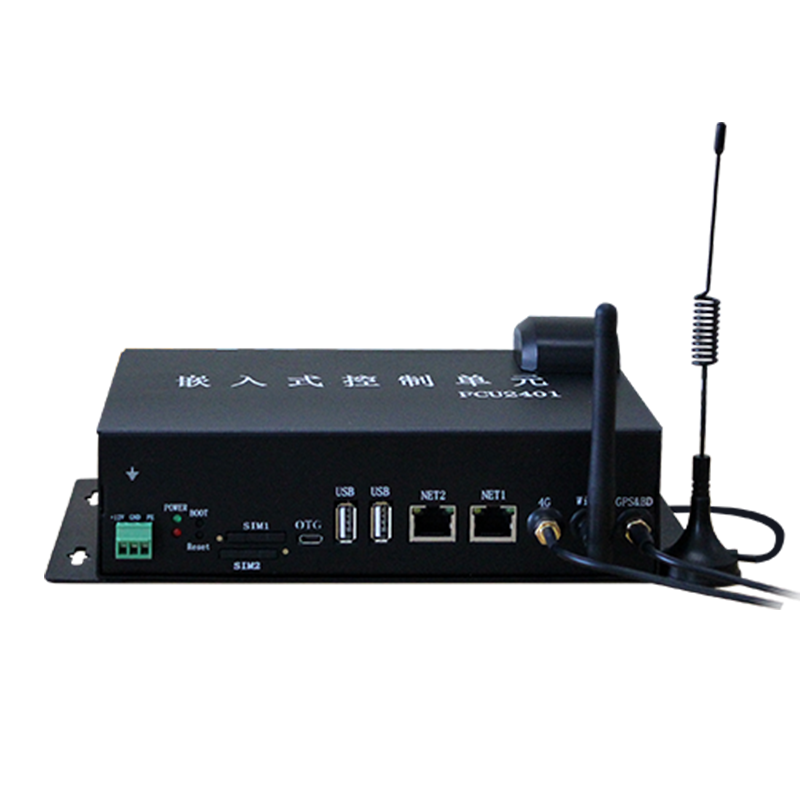

FCU2401嵌入式控制单元

CPU:A40i

架构:Cortex-A7

主频:1.2GHz

内存:1GB DDR3L

ROM:8GB eMMC

系统:Linux3.10+QT5.9


FCU2401 嵌入式 控制单元



F CU2401嵌入式控制单元基于 全志 A40i 四核工业级处理器设计开发,主频1.2GHZ,集成MAli400MP2 GPU,内存1GB(可扩展为2GB),eMMC存储8GB。具有广泛的硬件外设支持,包括 RS485、CAN、E SAM、USB、以太网口、4G、WiFi、GPS、LVDS、HDMI、DI、DO、音频、SATA等功能接口,通讯外设按照工业级产品要求全部做隔离防护,测试通过4级静电实验;支持双屏显示,适用于 边缘计算 充电桩 、快递柜、广告机、 新零售自助终端领域。
产品特点:
支持 HDMI 和 LVDS 显示接口,可做双屏显示
支持双路模拟摄像头输入,可做视频监控与图像分析
支持 2 路 Ethernet,隔离保护设计
支持 2 路 RS485,隔离保护设计
支持 2 路 RS232,其中一路为Debug串口,隔离保护设计
支持 2 路 CAN,隔离保护设计
支持 4 路 DI,干接点输入,光耦隔离
支持 4 路 DO,继电器输出,触点容量 5A 250VAC、 5A 30VDC
支持 ISO7816协议
支持 2 路 USB HOST
支持 WIFI,STA 和 AP 双模式
支持 全网通4G,选配模块
支持SATA接口,产品内部有2.5 吋移动 硬盘固定位置
支持 1 路 speaker
支持 GPS/ 北斗双模定位
支持内置超级电容,外部电源断电后至少可维持系统正常运行 15 秒(只连接7寸显示屏情况下),确保信息掉电不丢失
标配 12V 适配器输入,支持反接保护



四核工业级处理器,高性能、低功耗、高可靠性


适用于需要3D图形、高级视频处理的应用场合,用户接口丰富、质量高、功耗低、系统集成度高。

丰富的有线通讯接口,满足各种通讯场合


双网口、双路CAN、双路RS485等有线通讯接口,满足能源管理、充电桩 、 车载 网关 等应用领域。

全网通 4G模块搭配无线2.4G Wi-Fi使用,无线通讯双重保障


支持双SIM卡切换功能,Wi-Fi模组支持STA、AP模式,通过4G网络可建立AP热点

北斗&gps双模定位,出色的导航定位功能,让您的设备一览无余


支持A-GNSS辅助定位功能,能够同时支持BD2 B1、GPS L1两个频点

支持掉电检测并短暂运行,保证设备断电后重要数据不被丢失


内置超级电容,外部电源断电后CPU可获取掉电信息,保证系统可维持正常运行15秒


双屏显示,立体音质,模拟监控


支持HDMI与LVDS显示接口,最大显示分辨率1080P,双路模拟摄像头输入,
可做视频监控与图像分析,外置3.5mm 标准立体声耳机插座,可外接4Ω 1w 喇叭

整机工业级设计,通讯外设全部隔离防护


FCU2401整机在-40℃~+80℃环境下稳定运行,通讯接口经过静电放电(四级)、
电快速瞬变脉冲群等抗干扰测试,保证在多种恶劣环境下仍然稳定可靠,坚如磐石

小尺寸,安装方便


采用铝合金型材外壳,带耳体积仅236x152.8x53.3mm,体积小巧、外形美观、安装方便

丰富的功能接口


丰富的硬件外设支持,包括RS485、CAN、ESAM、USB、以太网口、4G、WiFi、GPS、LVDS、HDMI、DI、DO、音频、SATA等功能接口,
通讯外设按照工业级产品要求全部做隔离防护,测试通过4级静电实验

应用领域


适用于 工业 物联网 、边缘计算、车载网关、快递柜、广告机、新零售自助终端等领域

硬件参数


设备 描述
CPU 全志 A40iARM Cortex-A7 1.2GHz
RAM DDR3L  1GB(2GB可选)
ROM eMMC  8GB
Ethernet 1路10/100Mbps,1路10/100/1000Mbps,ESD 4级,EFT 3级
RS485 2路,3KV隔离保护,ESD4级,EFT 3级
RS232 2路,3KV隔离保护,ESD4级,EFT 3级,其中1路debug口,1路带隔离5V电源输出,输出功率1W
DO 4路,继电器输出触点容量:5A 250VAC、5A 30VDC
DI 4路,干接点输入
CAN 2路,信号2.5KV隔离,电源3KV隔离,ESD4级,EFT 3级
GPS 支持北斗&GPS双模定位
HDMI 1路标准HDMI 1.4,支持1080@60fps
LVDS LVDS显示接口,标准DVI-I插座
TV IN 2路模拟摄像头输入,支持NTSC和PAL制式
Audio 1路speaker,可接4Ω 1W喇叭
4G 型号:移远EC20,中国移动 4G/3G/2G、中国联通 4G/3G/2G、中国电信 4G。两个SIM卡槽
Wi-Fi 支持STA、AP模式
USB HOST 2路,USB Host 2.0,ESD 4级
USB OTG 烧写调试使用,无供电功能
RTC 板载CR2032电池,断电至少可保持一年
ESAM 支持ESAM芯片,ISO7816协议
硬盘存储 支持2.5吋SATA硬盘
拨码开关 RS485、CAN接口端接电阻选择
Power IN DC 12V,具备反接保护、过流保护。
掉电检测 CPU可以检测到外部供电断开,超级电容可继续供电15s
Reset Key 复位按键
Boot Key 与复位按键同时使用,用于系统固件更新
指示灯 2个指示灯,用于指示是外部供电还是超级电容供电
工作环境 湿度:5%~95%,无凝露工作温度:-40℃~+80℃存储温度:-40℃~+85℃

软件参数


Linux3.10+QT5.9参数说明
设备 驱动程序源代码在内核中的位置 设备名
网卡驱动 drivers/net/ethernet/allwinner/ /sys/class/net/eth*
LCD 背光驱动 video/sunxi/disp2/disp/
LED 驱动 drivers/leds/leds-gpio.c /sys/class/leds/
USB接口U盘 drivers/usb/storage/ /dev/sdx
USB 4G drivers/usb/serial/ /dev/ttyUSB*
USB Camera drivers/media/usb/uvc/uvc_video.c
SD卡驱动 drivers/mmc/card/drivers/mmc/host/sun* /dev/block/mmcblk0pX
LCD FrameBuffer drivers/video/sunxi/disp2/disp/lcd/ /dev/fb0
RTC实时时钟驱动 drivers/rtc/rtc-rx8010.cdrivers/rtc/rtc-sunxi.c /*不加载*/ /dev/rtc0/dev/rtc0
串口驱动 drivers/tty/serial/sunxi-uart.c /dev/tty*
看门狗驱动 arch/arm/mach-sunxi/sun8i.c /dev/
WIFI drivers/net/wireless/ wlan0
音频驱动 sound/soc/sunxi /dev/snd/
smart card reader drivers/char/sunxi-scr/sunxi-scr.c
tvin drivers/media/platform/sunxi-tvd/
twi驱动 drivers/i2c/i2c-sunxi.c
sata驱动 drivers/ata/ahci_sunxi.c

配件清单


名称 数量
FCU2401 1台
电源适配器 12V/3A 1个
2.4G全向胶棒天线 1个(Wi-Fi模块使用)
北斗&GPS天线 1个(SMA公头5米磁吸式天线1套)
4G全网通模块1 个(选配)
4G全频段吸盘天线 1个(选配)
2.5英寸硬盘
1个(选配)
