FCU1104嵌入式控制单元

CPU:i.MX6ULL

架构:Cortex-A7

主频:800MHz

内存:256MB DDR3,512MB DDR3

ROM:256MB NandFlash,4GB eMMC

系统:Linux4.1.15




FCU1104嵌入式控制单元


FCU1104嵌入式控制单元采用NXP i.MX6ULL处理器(Cortex-A7工业级处理器)开发设计,具有低成本、高性能、高可靠等优势。主频792MHz,RAM 256MB,NandFlash 256MB(可选RAM 512MB,eMMC 4GB),支持Linux 4.1.15操作系统,支持多种网络协议,集成RS485 /RS232、以太网、4G、WiFi、LoRa 等实用资源,方便用户进行二次开发,可以适用于各种工业级严酷环境,实现数据高效可靠传输。

产品主要特点如下:

● 工业级设计满足严苛的使用环境:-40℃~+85℃
● 多种无线通信方式:WIFI、4G、LoRa
● 丰富的接口资源:RS485/RS232、Ethernet、DI/DO、CAN
● 提供稳定操作系统:Linux4.1.15
● 支持多种网络协议,方便二次开发
● 严格的接口防护设计
● 低功耗设计并提供超级电容,掉电数据不丢失

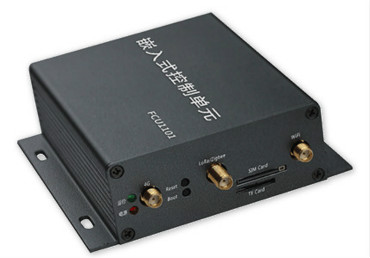

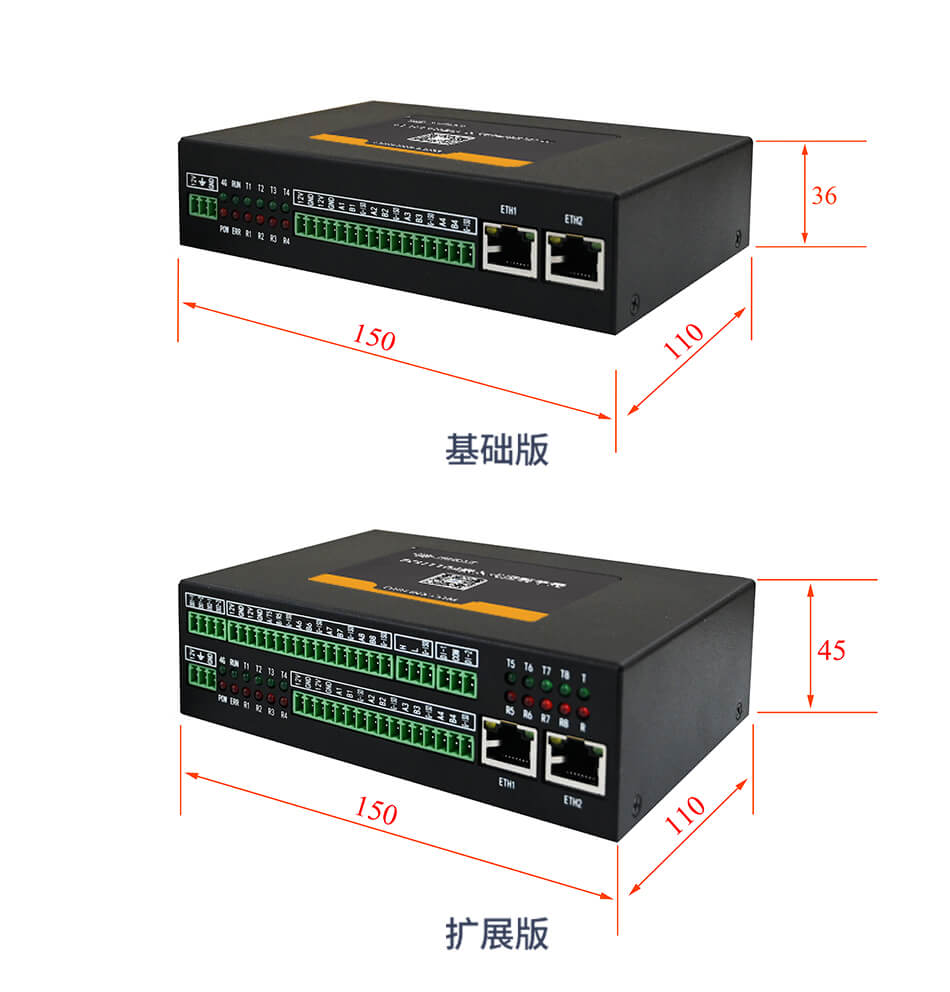

FCU1104嵌入式控制单元


工业级选型,采用高品质金属板材设计,满足良好的机械强度;可增加内部屏蔽罩,应对实际场景的辐射屏蔽需求;支持9~36V宽压输入,具备防反接保护、过流保护

工业网关
工业网关宽压设计

超级电容设计,掉电数据不丢失


当外部电源意外中断后,系统自动切换为内置的超级电容供电,并生成中断提示断电发生,用以应对突如起来的掉电情况,维持数据的可靠性

工业网关掉电保护
工业网关断电保护

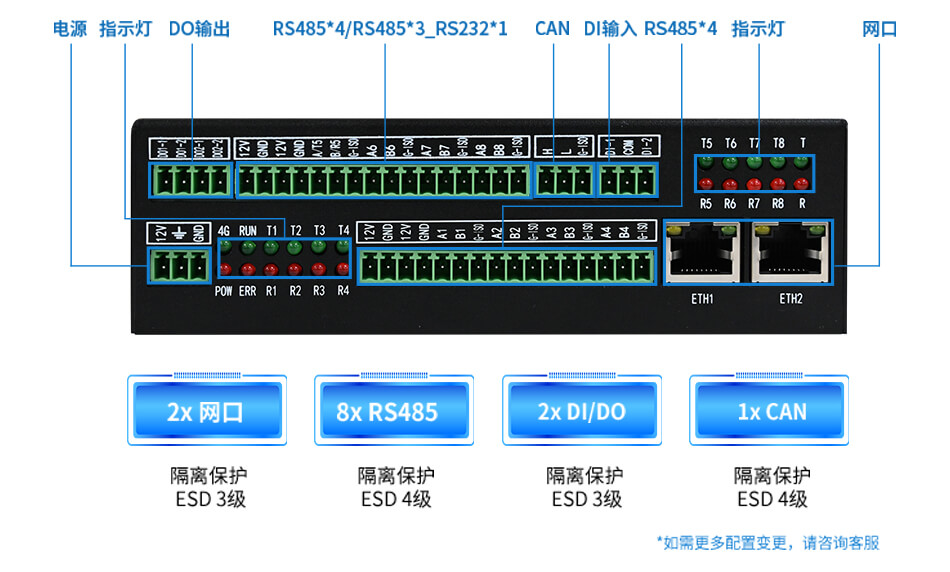

丰富的控制与采集接口


指示灯、蜂鸣器,设备状态一目了然,采用基础板+扩展板形式灵活可控。标配2路网口,支持8组端子形式的RS485、RS232数据传输,满足使用过程中各类端口设备的组网需要;
支持2路干接点输入DI,支持2路继电器输出DO,方便监测设备状态,控制前端设备;支持1路CAN,多种有线通讯接口满足各类使用场景。

工业网关丰富接口
工业网关丰富接口

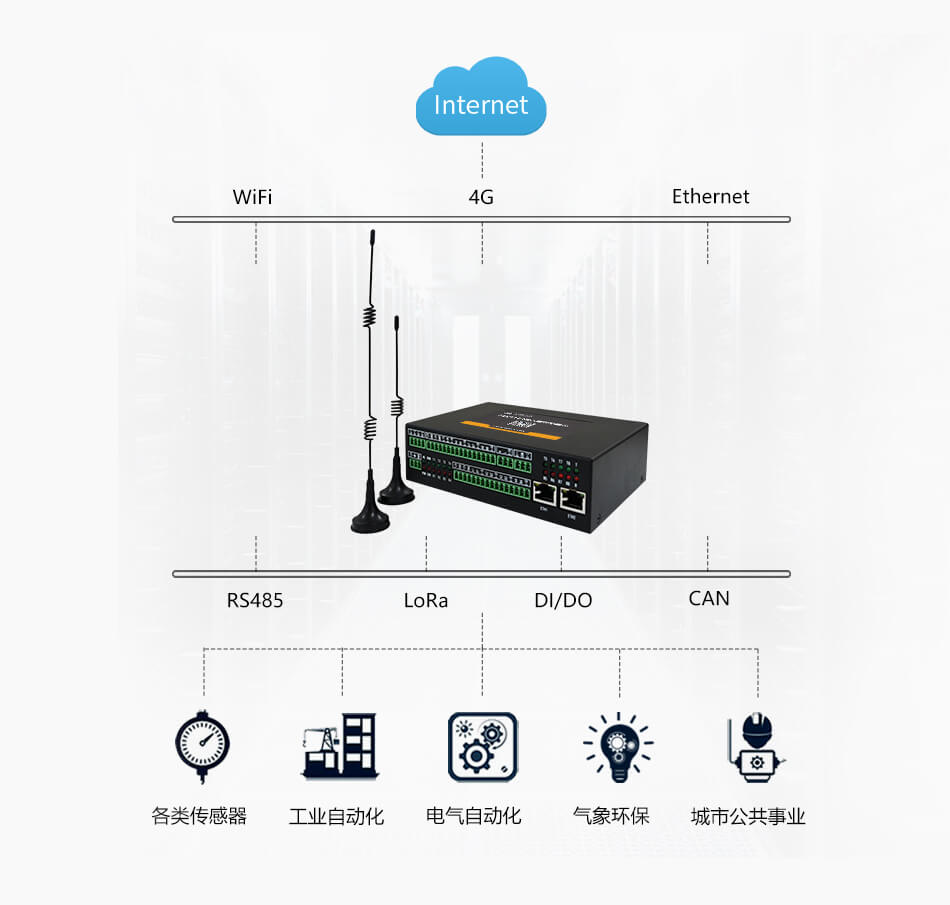

灵活配置多种网络形式



工业网关具备多种网络形式
工业网关具备多种网络形式
LoRa
LoRa

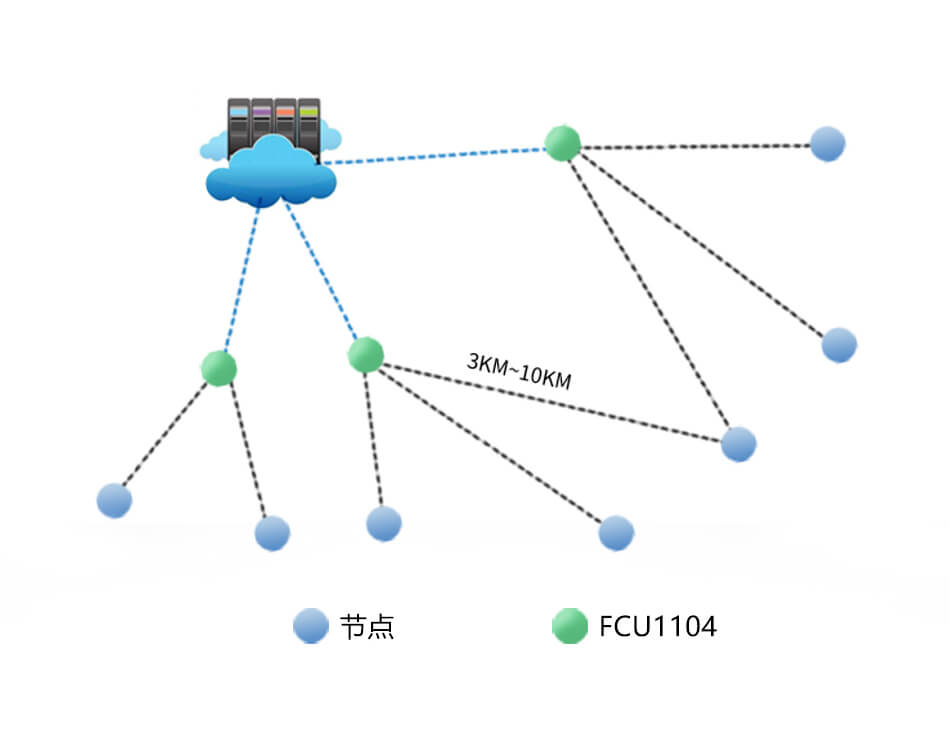

支持两种大小功率可选的LoRa模块,传输距离最高可达3km~10km。 支持透明传输、定点传输,支持在线四种工作模式自由切换,实现抗干扰性好、传输距离远、通讯稳定、功耗低的功能特点。

LoRa工业网关介绍
LoRa工业网关介绍

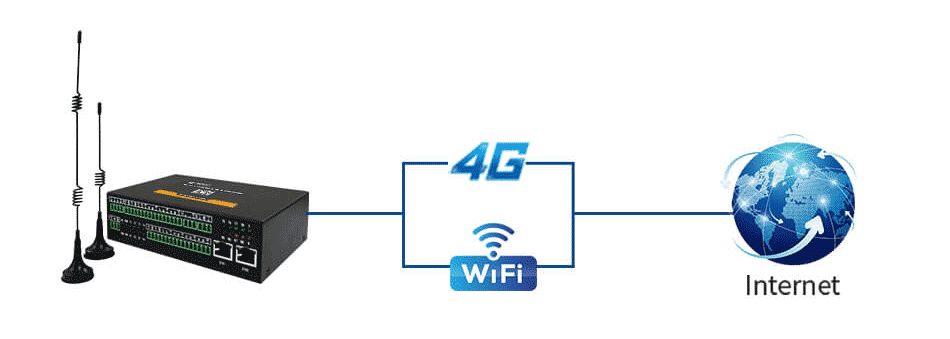

4G/WIFI


可选4G/WiFi配置,避免无线通讯功能的冗余。
支持全网通4G模块,默认Cat.1,兼容Cat.4,支持普通SIM卡、物联网卡,实现网络全覆盖,支持IEEE802.11b/g/n,支持STA、AP模式,支持WPA2加密模式

4G网关与WiFi网关二选一
4G网关与WiFi网关二选一

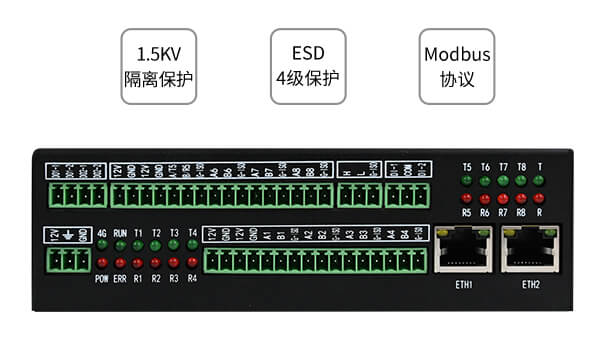

RS485


支持Modbus协议(RTU模式)

RS485网关Modbus网关
RS485网关

Ethernet

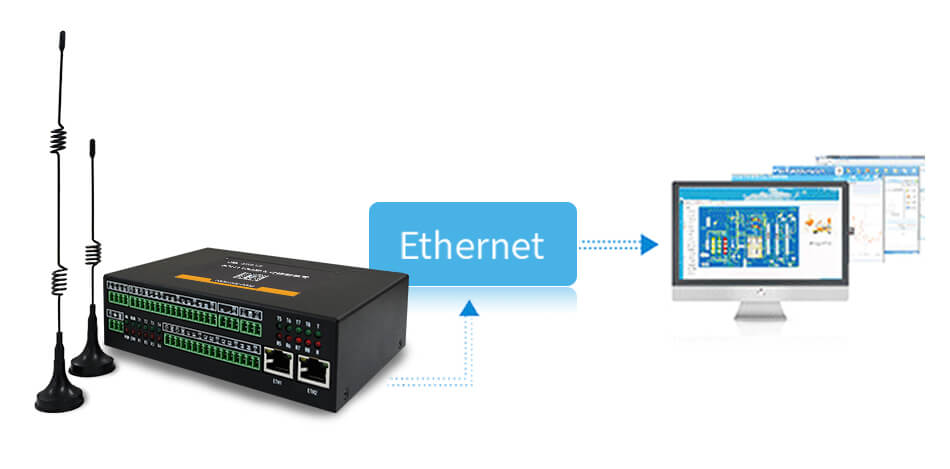

10M/100M自适应以太网,支持静态/动态分配IP地址,支持修改MAC地址

双网口工业网关
双网口工业网关

稳定的操作系统 实用的网络协议


提供成熟稳定的操作系统Linux4.1.15,方便二次开发 内置多种通用协议,方便更多的设备轻松接入;
支持TCP/IP、UDP、DHCP、TFTP、FTP、Telnet、SSH、Web、HTTP、IPtables、MQTT、SQLite,实现多种使用场景的协议需求,方便远程调试和维护

Linux工业网关内嵌多种网络协议
Linux工业网关内嵌多种网络协议

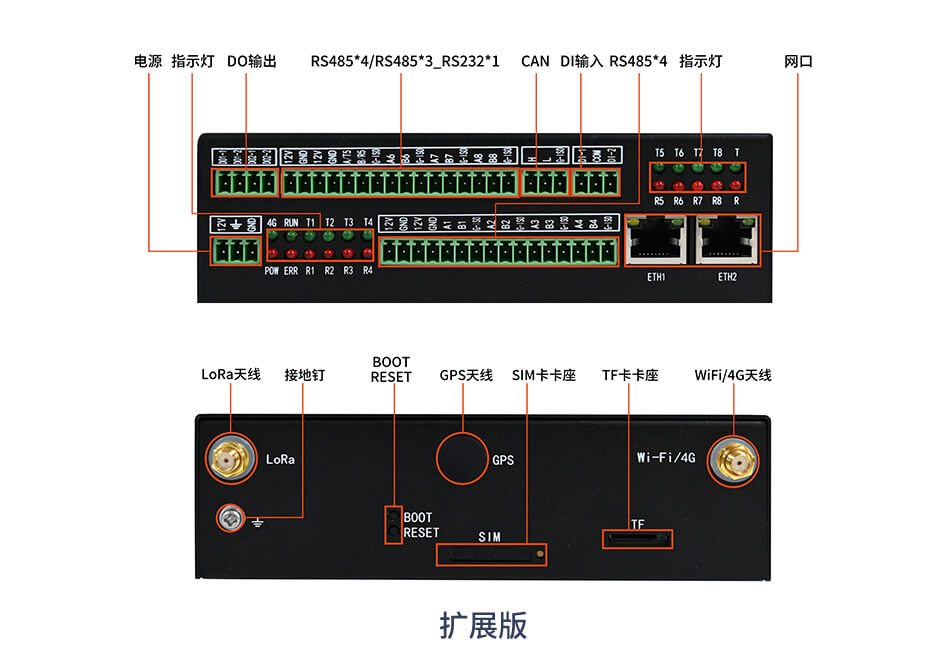

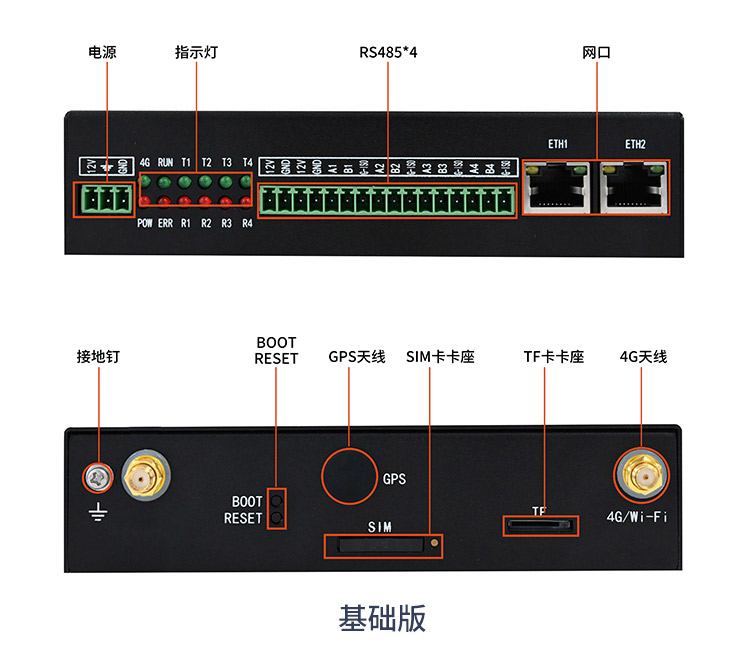

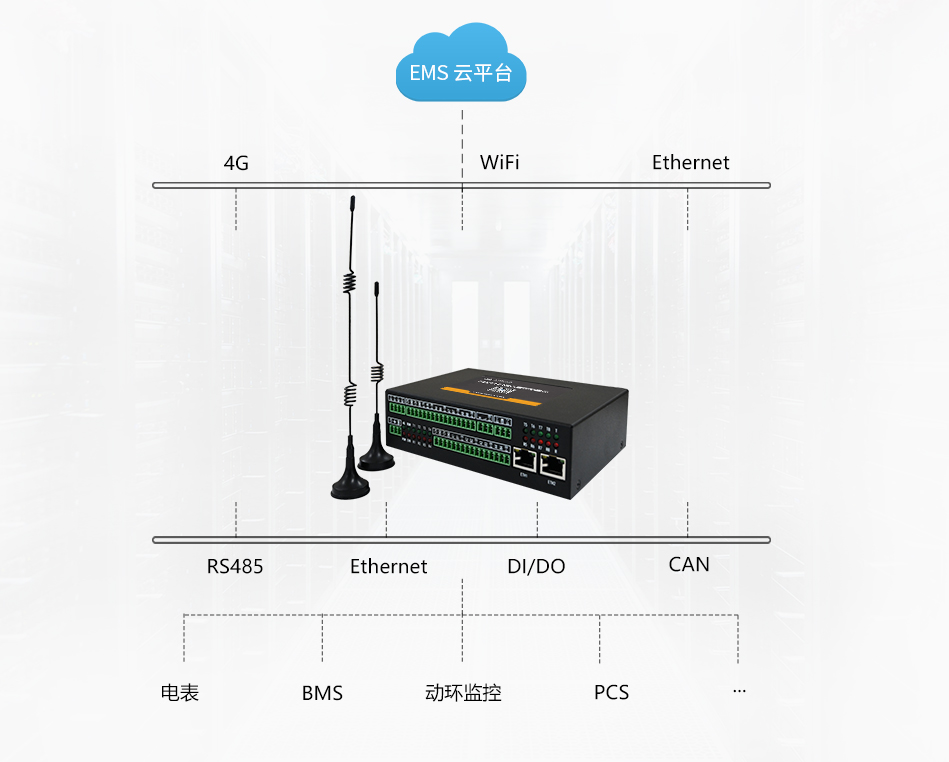

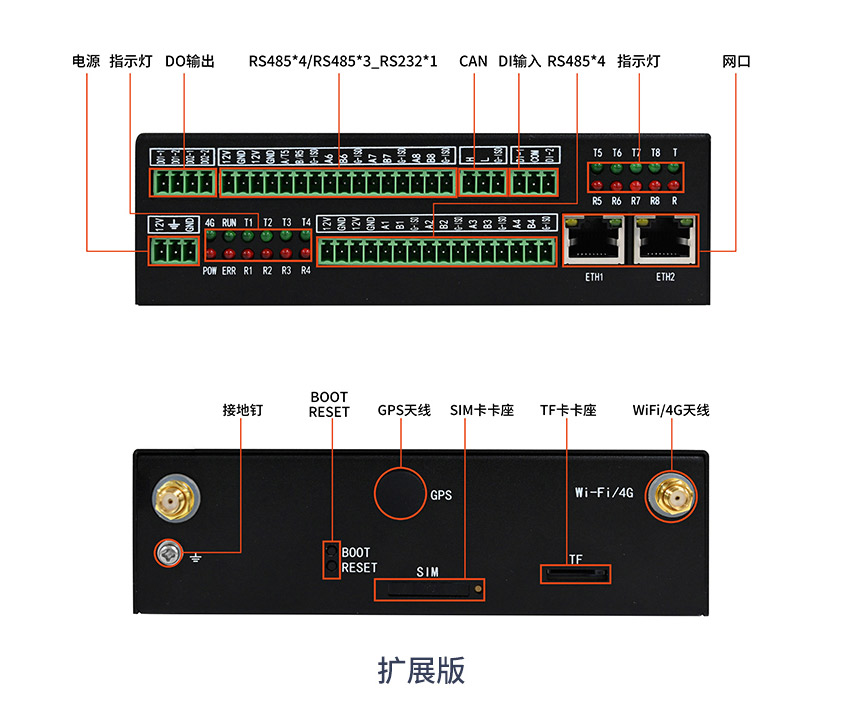

工业网关行业应用 工业网关基础版接口展示 工业网关扩展版接口展示 工业网关接口展示
工业网关行业应用 工业网关基础版接口展示 工业网关扩展版接口展示 工业网关接口展示


硬件参数


设备

详细描述

CPU

NXP i.MX6ULL

ARM Cortex-A7 792MHz

RAM

DDR3  256MB(Nand版本)、DDR3 512MB(eMMC版本)

ROM

NAND Flash 256MB(Nand版本) 、eMMC 4G(eMMC版本)

Ethernet

2路,10/100Mbps,隔离保护设计 ESD3级

RS485

扩展版:8路,1.5KV隔离保护,ESD 4级(注:其中一路与RS232复用)基础版:4路

DI

扩展版:2路,干接点输入,隔离保护设计

基础版:无

DO

扩展版:2路,继电器输出,触点容量5A 250VAC、5A 30VDC

基础版:无

CAN

1路,1.5KV隔离保护,ESD 4级

蜂鸣器

1路

复位按键

1个,用于系统复位

Boot按键

1个,与复位按键同时使用,用于系统固件更新

4G

型号:移远EC200S(不带GPS和语音功能)

网络制式:中国移动 4G/3G/2G、中国联通 4G/3G/2G、中国电信 4G

WiFi

支持STA、AP模式(注:选配模块跟4G模块二选一)

LoRa

1路,433MHz,支持20dBm,30dBm两种发射功率

型号1:E32-TTL-100(433T20DC),20dBm (默认使用)

型号2: E22(400T30D),30dBm

TF Card

支持最高32GBTF卡

RTC

支持掉电保持时钟,NTP自动对时

Power IN

主电源输入DC 12V,支持DC9V~36V宽压输入

具备反接保护、过流保护

工作环境

湿度:5%~95%,无凝露

工作温度:-25℃~85℃(eMMC版本)

-40℃~85℃ (NAND版本)

(注:WiFi模块工作温度为0℃~70℃)

存储温度:-40℃~85℃


软件参数


软件支持

详细描述

操作系统

Linux-4.1.15

文件系统

Yaffs2

GCC

5.4.3

RS485

提供485测试示例,支持Modbus协议(RTU模式)

网络协议

TCP/IP、UDP、DHCP、TFTP、FTP、SSH、Web、HTTP、IPtables、MQTT、SQLite

以太网

10M/100M自适应以太网,支持静态/动态分配IP地址,支持修改MAC地址

WiFi

支持STA、AP功能

4G网络

EC200S模块,支持移动、联通、电信4G上网功能

RTC

支持NTP自动校时

LoRa模块

支持E32-TTL-100/E22模块收发数据

看门狗

支持复位时间设置



发货清单


基础版

名称

数量

FCU1104嵌入式控制单元基础版

1套

配件包

电源适配器、保修卡、包装盒



扩展版

名称

数量

FCU1104嵌入式控制单元扩展版

1套

配件包

电源适配器、保修卡、包装盒



选配包

名称

数量

插装LoRa模块

1套(选配)

LoRa模块转接板

1套(选配)

4G模块套餐包

1套(选配-4G和WiFi二选一)

WiFi模块套餐包

1套(选配-WiFi和4G二选一)

卡扣

1套(选配)

扩展板

1套(选配)



资料下载


选型手册: 飞凌嵌入式全线产品手册

产品手册: FCU1104嵌入式控制单元用户手册





在线购买


官方天猫店 点击购买

官方淘宝店 点击购买

官方微商城 点击购买





推荐产品:

网关
工业网关

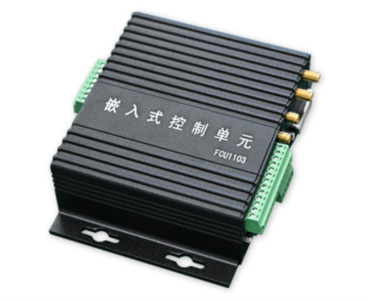

FCU1101嵌入式控制单元 FCU1103嵌入式控制单元
