FCU1101嵌入式控制单元

CPU:i.MX6UltraLite
架构:Cortex-A7
主频:528MHz
内存:256MB DDR3
ROM:256MB NandFlash,1GB NandFlash(可选 )
系统:Linux3.14

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比


  • FCU1101嵌入式控制单元


    FCU1101嵌入式控制单元采用NXP i.MX6Ul traLite处理器开发设计,具有高效可靠、成本低等优势。主频528MHz,RAM 256MB,ROM 256MB(可扩展1GB),支持Linux 3.14操作系统,支持浮点运算(硬浮点),集成RS485 、以太网、4G、WiFi、ZigBee、LoRa 等丰富资源,满足不同场合的需求。严酷的温度测试确保产品在-35℃~+70℃环境中稳定运行。

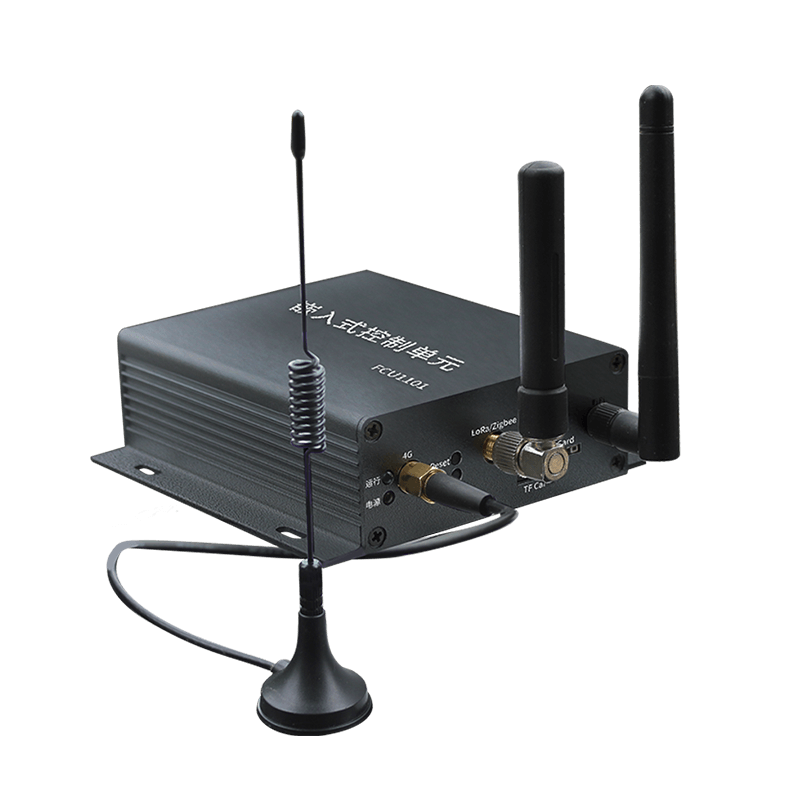

    工业网关实拍图
    工业网关简介
    工业网关实拍图phone 工业网关简介phone

    强大的通讯能力


    上、下行数据通讯方式多种多样,均可通过无线方式进行传输

    工业网关强大的通讯能力 工业网关适用领域
    工业网关强大的通讯能力phone 工业网关适用领域phone


    组网灵活;2.4GHz工作频段

    工业网关支持zigbee
    工业网关支持zigbee phone


    LoRa模块支持 定点传输、透明传输,支持在线四种工作模式自由切换,
    穿透能力强、通讯距离远、功耗低

    工业网关支持LoRa模块
    工业网关支持LoRa模块phone

    RS485通讯


    4路RS485接口,1.5KV隔离保护,ESD 4级保护;支持Modbus协议(RTU模式)

    工业网关隔离保护RS485接口支持modbus协议
    工业网关隔离保护RS485接口支持modbus协议phone

    WiFi、4G、以太网


    支持全网通4G模块
    支持10/100M自适应以太网,RJ45接口;
    支持IEEE802.11b/g/n,支持STA、AP模式,支持WPA2加密模式

    工业网关支持WiFi、4G、以太网
    工业网关支持WiFi、4G、以太网phone

    内嵌多种网络协议


    支持Web Server、IPtables、Sqlite、HTTP、FTP、
    Telnet、SSH、TFTP、DHCP、TCP/IP、UDP,方便远程调试和维护

    工业网关支持多种网络协议
    工业网关支持多种网络协议phone

    标准协议MQTT


    支持移动端物联网领域标准协议MQTT,可直接连接访问阿里云服务器,进行消息的订阅或发布

    工业网关支持物联网领域标准协议MQTT
    工业网关支持物联网领域标准协议MQTT phone >


    成熟稳定的操作系统,易于二次开发


    操作系统已在各领域充分应用,可自由定制数据格式,方便二次开发

    支持二次开发的工业网关
    支持二次开发的工业网关phone


    多项认证


    致力于提升产品稳定性,放心选择

    工业网关通过CEFCC多项认证
    工业网关通过CEFCC多项认证phone

    接口图展示


    丰富的接口资源

    工业物联网网关侧面接口图 工业物联网网关接口图
    工业物联网网关侧面接口图phone 工业物联网网关接口图phone


    尺寸图


    小体积,便于集成

    工业物联网网关体积小
    工业物联网网关体积小


    适用于能源管理系统、光伏逆变、水电气数据采集;生产制造、加工企业生产过程信号采集、数据传输; (制造执行系统)信号采集、数据传输;危化场所环境监测,大气环境监测信号采集、数据传输;农业大棚环境监测信号采集、数据传输;养殖环境监测信号采集、数据传输;医药、食品仓储环境监测信号采集、数据传输等领域。


  • 规格参数

    硬件参数
    设备 详细描述
    CPU NXP i.MX6UltraLite ARM Cortex-A7 528MHz
    RAM DDR3  256MB
    ROM NAND Flash 256MB(可扩展1GB)
    Ethernet 1路,10/100Mbps
    RS485 4路,1.5KV隔离保护,ESD 4级
    复位按键 1个,用于系统复位
    Boot按键 1个,与复位按键同时使用,用于系统固件更新
    4G 型号:移远EC20(不带GPS和语音功能)
    网络制式:中国移动 4G/3G/2G、中国联通 4G/3G/2G、中国电信 4G
    WiFi 支持STA、AP模式
    ZigBee 1路,2.4GHz,型号:WLT2408NZ 二选一
    Lora

    1路,433MHz,支持20dBm,27dBm,30dBm三种发射功率

    型号:E32-TTL-100(433T20DC)  20dBm (默认使用)   E32(433T27D)                  27dBm   E32-TTL-1W(433T30D)    30dBm

    TF Card 支持大容量存储(实测32GB )
    RTC 支持掉电保持时钟,NTP自动对时
    Power IN 主电源输入DC 12V,支持DC9V~36V宽压输入  具备反接保护、过流保护
    工作环境 湿度:5%~95%,无凝露  工作温度:-35℃~70℃(注:WiFi模块工作温度为0℃~70℃)  存储温度:-40℃~85℃

    软件参数
    软件支持 详细描述
    操作系统 Linux-3.14.38
    文件系统 Yaffs2
    GCC 4.6.2
    RS485 提供RS485测试示例,支持Modbus协议(RTU模式)
    网络协议 TCP/IP、UDP、DHCP、TFTP、FTP、Telnet、SSH、Web、HTTP、IPtables、MQTT、SQLITE
    以太网 10M/100M自适应以太网,支持静态/动态分配IP地址,支持修改MAC地址
    WiFi 支持STA、AP功能
    4G 网络 型号:移远EC20(不带GPS和语音功能)
    网络制式:中国移动 4G/3G/2G、中国联通 4G/3G/2G、中国电信 4G
    RTC 支持 NTP 自动校时
    ZigBee 模块 支持WLT2408NZ模块收发数据
    Lora模块 支持E32-TTL-100模块收发数据
    看门狗 支持复位时间设置
    套件清单
    产品名称 规格型号 数量 单位
    FCU1101嵌入式控制单元 FCU1101+M9AA10 1
    2.4G全向天线 SMA接口,内螺纹内针,3dB 1
    4G全频段天线吸盘式 4G全网通 黑色 1
    电源适配器 5.5*2.1mm AC220V DC12V 2A 1
    保修卡 1
    飞凌包装盒 225*190*84 1
    选配模块
    LoRa模块套餐 规格型号 数量 单位
    LoRa模块 E32-TTL-100 1
    天线 433M弯头天线 2.5dBi 1
    ZigBee模块套餐 规格型号 数量 单位
    ZigBee模块 WLT2408NZ-U 1
    ZigBee天线 不带IPX接口 1
    注:LoRa模块和ZigBee模块二选一,无法同时使用


  • 在线购买


    官方天猫店 点击购买

    官方淘宝店 点击购买




    推荐产品:

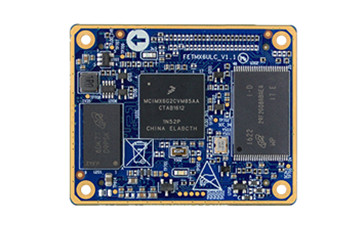

    iMX6UL核心板(商业级) iMX6UL核心板(工业级)

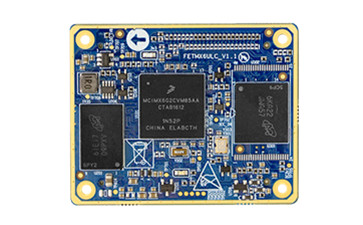

    FETMX6UL-C核心板(商业级) FETMX6UL-C核心板(工业级)
