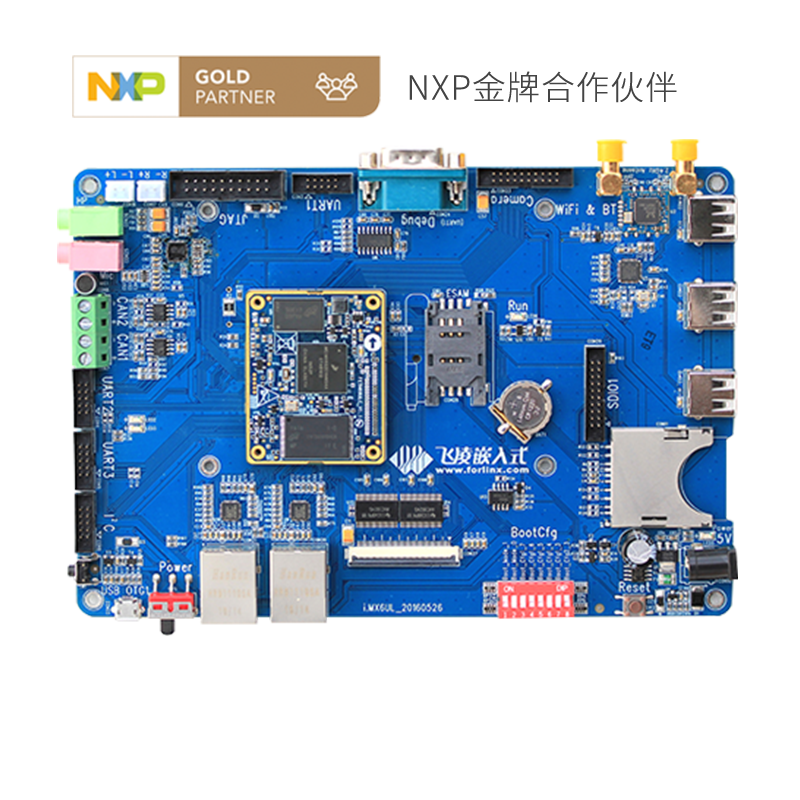

OKMX6UL-C开发板

CPU:i.MX6ULL
架构:Cortex-A7
主频:800MHz
内存:512MB DDR3

ROM:8GB eMMC

OS:Linux4.1.15

CPU:i.MX6UltraLite
架构:Cortex-A7
主频:528MHz
内存:512MB DDR3L
ROM:4GB eMMC
系统:Linux3.14.38+Qt4.8.5,Linux4.1.15+Qt5.6

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比


  • OKMX6UL-C 开发板

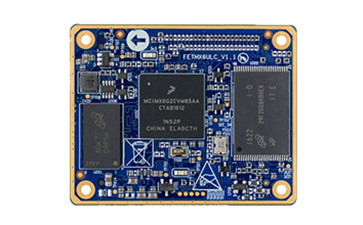

    FETMX6UL-C是一款基于NXP(原Freescale)i.MX6UltraLite Cortex-A7 架构处理器设计的核心板 ,运行主频528MHz,核心板采用两组优质进口80Pin板对板连接器设计,独特的电源管理架构相比ARM9系列核心板功耗更低。最大支持8路UART 、2路以太网、2路CAN等工业级总线接口;核心板标配商业级512MB RAM,4GB/8GB eMMC(支持工业级256MB RAM,256MB/1GB NandFlash)。OKMX6UL开发板 外设丰富,最多支持8路UART,2路CAN及其它总线接口。丰富的产品资料,稳定的售后技术支持,加快产品设计速度。供货稳定,最长超过十年的产品生命周期,无后顾之忧。




    体积小巧配置灵活


    长宽仅为40mm*50mm,6层PCB沉金工艺,两组优质防误插板对板 连接器

    i.MX6UL体积小巧配置灵活
    i.MX6UL体积小巧配置灵活phone


    极快的启动时间


    经由飞凌软件工程师深度优化裁剪的Linux系统从核心板通电到QT界面点亮仅需要7.8秒,创造更多可能!

    i.MX6UL7秒启动
    i.MX6UL7秒启动


    功耗,更低!


    FETMX6UL-C核心板相比ARM9、ARM11系列核心板功耗直降50%

    i.MX6UL功耗直降50%
    i.MX6UL功耗直降50% phone


    8路串口 2路网口 2路CAN连接世界


    支持串口数量多达8路,同时还能支持2路双冗余 网络,2路高实时性CAN-bus总线。

    i.MX6UL串口多
    iMX6UL串口多


    全工业级设计核心板


    i.MX6UL工业级设计核心板
    iMX6UL工业级设计核心板


    媒体播放 数字摄像


    板载IIS接口,WM8960音频芯片音乐歌曲任意播,支持数字摄像头OV9650


    i.MX6ul 媒体应用
    i.MX6ul 媒体应用phone


    安全加密双防护


    一重加密:CPU自带安全启动防窃取机制,可防止第三方用户任意刷机植入木马病毒窃取用户信息;二重加密:CPU自带ISO7816第三方认证加密接口,交易更安全

    i.MX6ul 加解密


    多功能引脚配置更灵活,极限配置随你选!


    方便设计各种功能配置底板,让行业不再局限

    i.MX6UL引脚配置
    i.MX6UL引脚配置phone


    注:以上为硬件引脚配置参考方案,用户需重新设计底板及软件或与飞凌嵌入式合作开发。免费提供以上四种方案《核心板引脚配置表》,您可联系在线客服索取。


    多项认证

    iMX6UL阿里iot
    iMX6UL阿里iot Link Kit

    OKMX6UL-C开发板

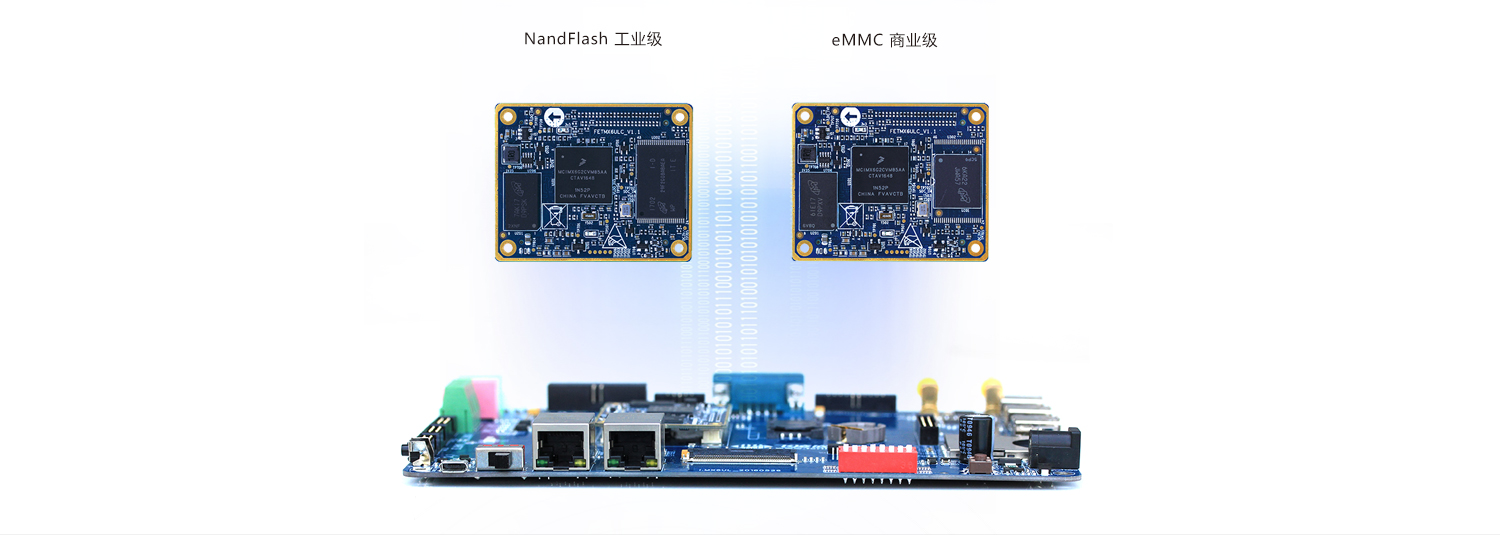

    OKMX6UL-C开发平台采用核心板加底板结构, 支持FETMX6UL-C(NandFlash 工业级和eMMC 商业级)两种核心板

    iMX6UL 开发板基础介绍

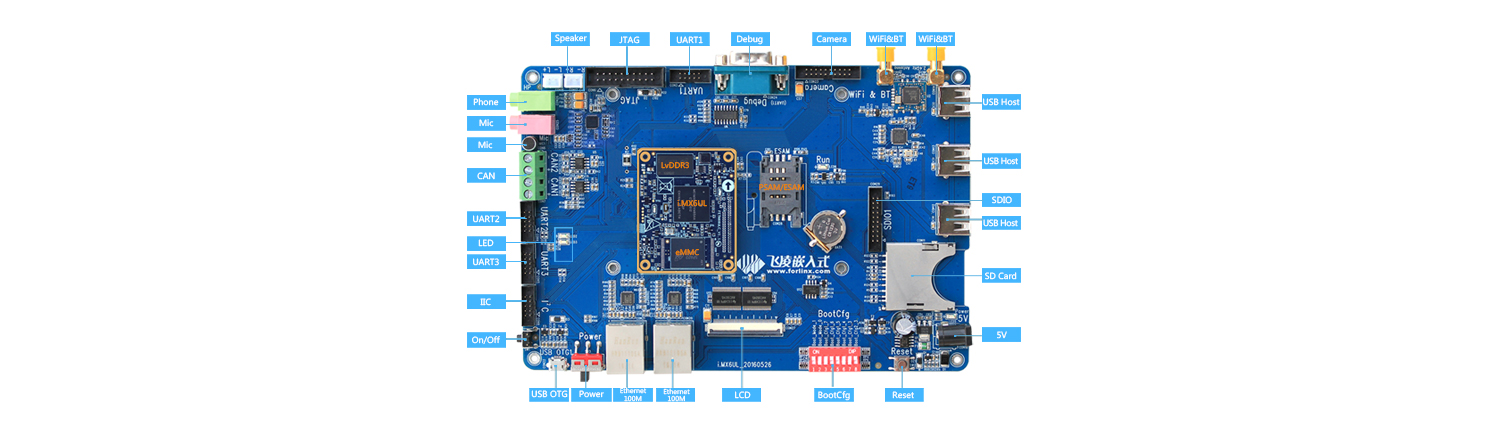

    OKMX6UL-C开发板接口图

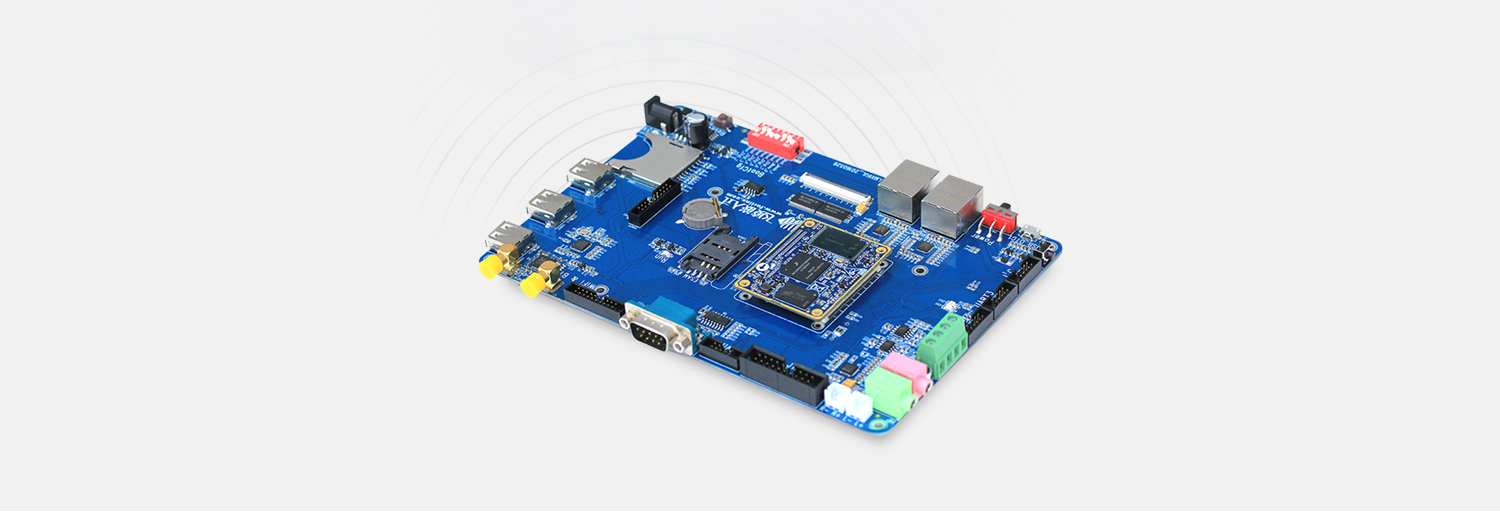

    丰富的功能接口,满足测试要求


    广泛适用于工控医疗 、多媒体、安防车载 、金融、教学、电力 、通讯、充电桩智能家居 、消费电子、手持设备、显示控制等领域

    iMX6UL多丰富的硬件资料phone


    嵌入式硬件设计手册、嵌入式Linux开发手册
    嵌入式开发环境搭建手册、接口驱动程序
    应用开发示例等,一切应有尽有只为您更方便开发产品。


    技术支持热线、技术交流论坛、技术支持邮箱
    随时待命只为您的产品保驾护航。

    iMX6uL 技术支持方式
    iMX6uL 技术支持方式phone



  • 规格参数


    FETMX6UL-C核心板参数
    CPU NXP 单核 i.MX6UL CAN 2路
    架构 Cortex-A7 USB 2路
    主频 528MHz SD/MMC/SDIO 2路
    内存 512MB DDR3L Ethernet 2路10/100兆以太网
    ROM 4GB/8GB eMMC UART/IrDA 8路
    工作电压 5V电压供电 EINT/GPIO 支持
    图形处理器 PXP Video Coder 软件编解码
    尺寸 50mm*40mm EBI BUS 支持
    连接方式 板对板连接器 JTAG 支持
    操作系统 Linux3.14.38+QT4.8;Linux4.1.15+QT5.6 Camera 1个 5M像素并口
    LCD RGB 24位 PWM 8路
    Audio 3路 ADC 10路
    I2C 4路 ISO7816-3 2路
    SPI 4路 Keypad Port 8*8
    QSPI 1路 SPDIF 1路
    OKMX6UL-C开发板参数
    Audio 1路Phone,1路MIC.2路Speaker JTAG接口 支持
    I2C 2个,插座引出 ADC 4个,用于电阻触摸板
    CAN 2个 拨码开关 设置模式
    Camera 1路,130W并口摄像头 复位 1个复位按键
    SD/MMC/SDIO 1个 PWM 1个,用于液晶背光调节
    USB Host 3个USB2.0插座 LCD 1个,支持触摸屏
    USB OTG 1个USB micro 2.0插座 WiFi&蓝牙 1个
    Ethernet 2个10/100M以太网,RJ45插座 GPS 支持串口GPS模块
    串口 3个,插座引出 3G/4G 支持USB 3G/4G模块
    电源 5V恒压电源接口 实时时钟 支持
    摄像头 支持OV9650摄像头(预览、拍照) LED 2个

    规格参数


    Linux系统参数
    系统 Linux-3.14.38+ Qt4.8.5 Linux-4.1.15+ Qt5.6 工业级核心板仅支持1GB eMMC
    交叉编译器 arm-fsl-linux-gnueabi-gcc-4.6.2 arm-poky-linux-gnueabi-gcc  gcc-5.3.0
    烧写方式 支持SD卡、USB OTG下载烧写 支持SD卡、USB OTG下载烧写
    支持单个文件/多个文件一键烧写 支持单个文件/多个文件一键烧写
    支持yaffs格式系统文件烧写 支持ext3/yaffs格式系统文件烧写
    UBOOT 启动方式选择(eMMC/SD/USB OTG/NAND) 启动方式选择(eMMC/SD/USB OTG/NAND)
    内存(512M/256M) 内存(512M/256M)
    UBOOT开机LOGO UBOOT LOGO显示到内核
    Linux 内核 版本: Linux-3.14.38 版本: Linux-4.1.15
    支持EXT3/NFS/FAT32/NTFS等格式的文件系统 支持EXT3/NFS/FAT32/NTFS等格式的文件系统
    eMMC驱动(8G/4G) eMMC驱动(8G/4G),nandflash(1G)
    看门狗驱动 看门狗驱动
    RTC驱动 RTC驱动
    IO驱动 IO驱动
    I2C驱动
    SPI驱动 SPI驱动
    wifi驱动 wifi驱动
    摄像头驱动 摄像头驱动
    PWM控制驱动 PWM控制驱动
    LCD背光驱动,支持255级可调 LCD背光驱动,支持255级可调
    LCD驱动 LCD驱动
    USB Host驱动:支持U盘,USB Hub,USB键盘等 USB Host驱动:支持U盘,USB Hub,USB键盘等
    USB Device驱动 USB Device驱动
    TF/SD/MMC卡驱动:最大可支持32GB TF/SD/MMC卡驱动:最大可支持32GB
    串口驱动 串口驱动
    WM8960音频驱动:支持录音和放音 WM8960音频驱动:支持录音和放音
    以太网络,(RJ45,100/10Mbps) 以太网络,(RJ45,100/10Mbps)
    3G/4G驱动 4G驱动
    USB转串口驱动
    实用APP WIFI 配置工具 WIFI 配置工具
    Telnet Telnet
    RTC测试 RTC测试
    Flexcan Flexcan
    IP/Mac地址修改 IP/Mac地址修改
    数据库Sqllite 数据库Sqllite
    TTL转RS232 TTL转RS232
    录音/播放测试(支持ALSA接口的录音与播放) 录音/播放测试(支持ALSA接口的录音与播放)
    GPRS上网 GPRS上网
    3G/4G上网 4G上网
    USB摄像头测试 USB摄像头测试
    Speaker喇叭测试 Speaker喇叭测试
    RGB屏幕背光调节测试 RGB屏幕背光调节测试
    播放视频和mp4文件测试 播放视频和mp4文件测试
    看门狗 看门狗
    MMC/TF/SD卡和U盘自动挂载和卸载 MMC/TF/SD卡和U盘自动挂载和卸载
    FTP网络工具 FTP网络工具
    Boa 的Web Server
