飞凌干货丨芯片在不同电平电路中的应用

逻辑 电路电平匹配是指逻辑电路前后两级输入输出的电平相同或相近,假设前级输出高电平为3.8V,后级要求的输入高电平电压也为3.8V或者3.8V左右相差不超过0.7V。

常见的逻辑电路电平有 TTL 电平, CMOS 电平等。TTL电平一般为单片机I/O口直接输入输出,分3.3V和5V两种电平,CMOS电平一般为12V供电,产生+15V到-15V的逻辑电压, 若想 TTL 和 CMOS 之间通讯,必须增加电平转换电路,否则会烧坏单片机。


而为了更方便的应用,一些 芯片也可以通过不同配置,匹配不同电平的电路。 下面,以 千兆网络 PHY 芯片 AR8031 为例进行具体的使用说明。

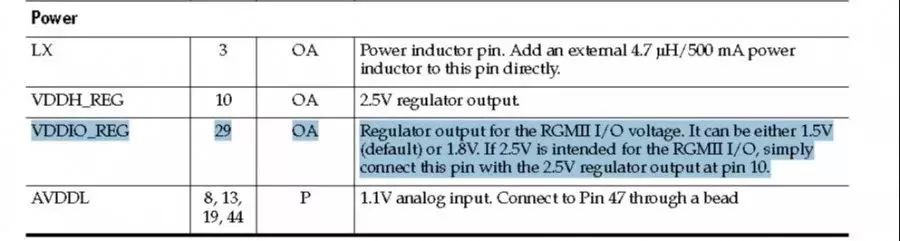

▲在 AR8031 芯片手册中对于IO 引脚电平的设置有相关引脚说明


而在具体应用时,我们也在不同 开发板中使 AR8031 工作在不同电平的环境:

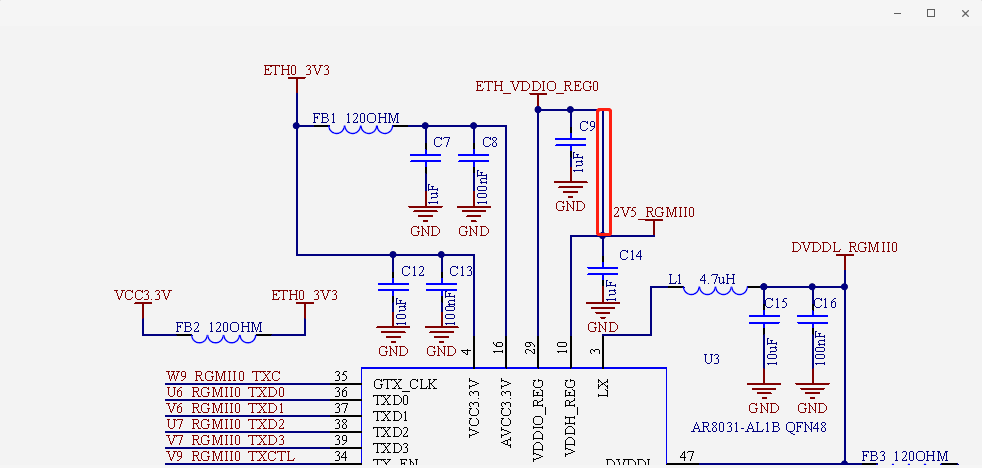

❶    AM5718 OK5718-C 中 RGMII 引脚电平为3.3V,根据手册应将芯片29脚与10脚相连。

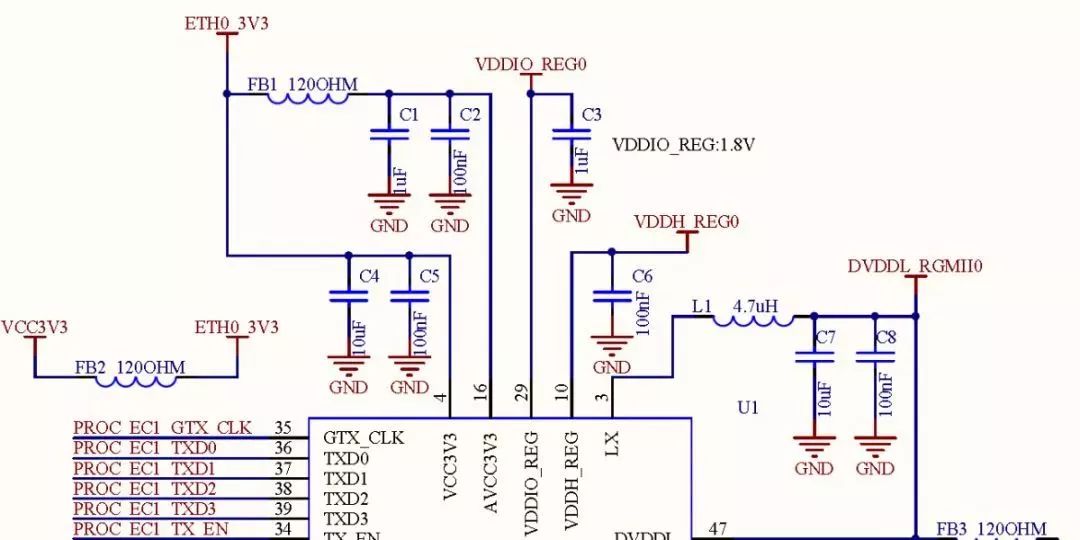

  LS1012A  OK1012A-C 中 RGMII 引脚电平为1.8V,芯片29脚与10脚不应连接。

在电路原理设计时,注意不同芯片间的引脚电平,不但可以方便布局走线,还可以 降低由于电平不匹配而导致的烧坏芯片的危险

灵活的掌握芯片在不同电平电路中的应用,不但可以减小 PCB 的面积,也可以减少电平转换芯片的使用,降低成本。
