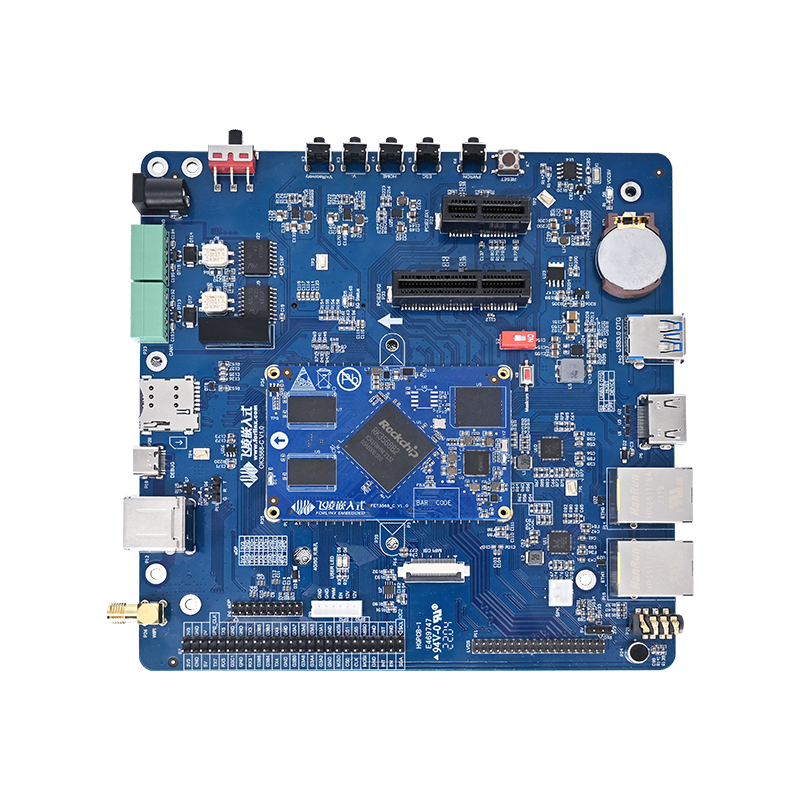

OK3568-C开发板
一颗强劲的中国“芯”
FET3568-C核心板基于Rockchip RK3568处理器开发设计，该处理器是Rockchip面向于AIOT和工业市场打造的一款
高性能、低功耗、功能丰富的国产化应用处理器。四核64位Cotx-A55架构，主频高达2.0GHz，且内置NPU。高效能神经网络NPU,满足轻量级AI需求
RK3568集成Rockchip自研NPU，1TOPS算力，满足轻量级端侧AI计算。并提供简单易用的模型转换工具RKNN-Toolkit，支持Caffe / TensorFlow / TF-Lite / ONNX / PyTorch / Keras / Darknet主流架构模型的一键转换。
多种显示接口，可实现三屏异显
强悍的视频编解码能力
支持4K分辨率H.264/H.265/VP9等多种格式高清硬解码，并且可多路视频源同时解码，支持HDR10， 色彩、动态范围具有优良的表现； FET3568-C核心板支持1080p60fps的H.264及H.265格式硬件编码，支持动态码率、帧率、分辨率调节。
丰富的高速接口 功能扩展、连接更高效
行业通用性核心板
接口EMC防护设计，将工业进行到底
OK3568-C底板添加了EMC防护设计参考，更符合工业场景应用， CAN、Ethernet具备EFT、ESD、Surge 3级防护； HDMI、USB接口具备ESD 3级防护。
优化的功能设计，无惧引脚复用
OK3568-C开发板设计充分考虑了CPU功能引脚复用关系，满足不同客户群对功能使用的多样化需求， 发挥开发板在项目前期评估验证的最大能力。
多种联网方式，走在物联网时代
OK3568-C开发板不仅原生具备2路1Gbps以太网接口，双频Wi-Fi功能， 还预留了4G模组或5G模组的安装插槽， 满足不同应用场景下的多种联网方式，让物联网不再局限。

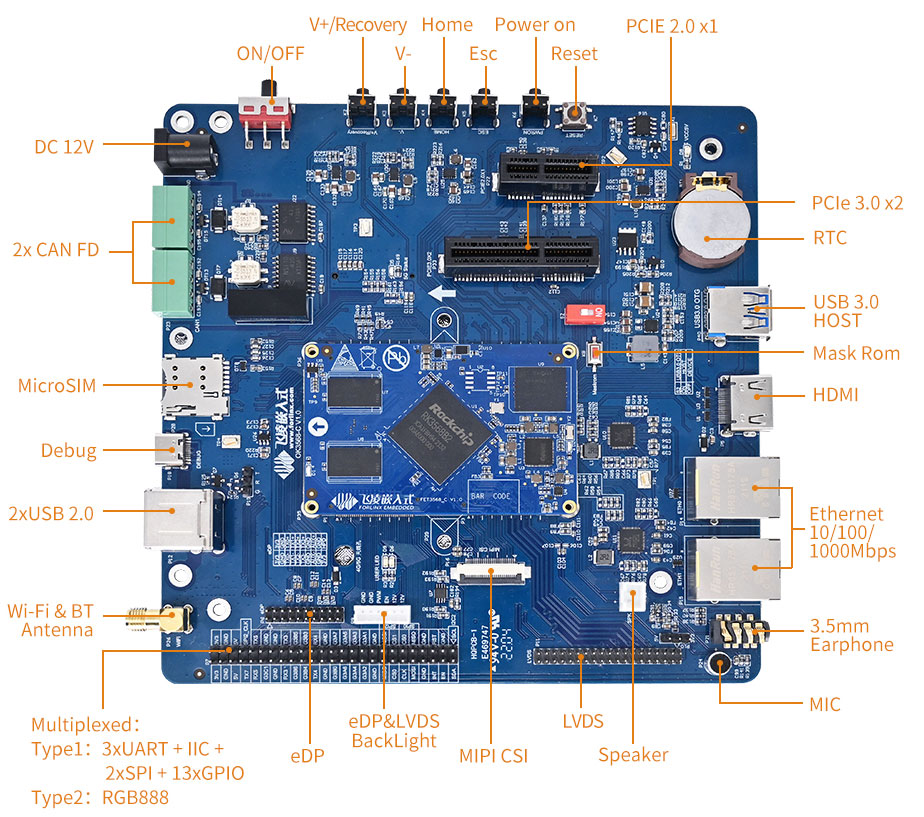

接口资源
OK3568-C开发板接口资源丰富，方便用户二次开发的同时，还添加了接口EMC防护参考设计，简化用户设计，利于现场评估测试
-
▊ 规格参数
FET3568-C核心板基础参数
处理器
Rockchip RK3568/RK3568J
CPU
RK3568 四核Cortex-A55@2.0GHz
RK3568J 四核Cortex-A55@1.8GHzGPU
•Mali-G52-2EE
•OpenGL ES 1.1, 2.0, 3.2、Vulkan 1.0,1.1、OpenCL 2.0NPU
1TOPS，支持INT8/INT16/FP16/BFP16混合操作。
VPU
硬解码：
•H.264、H.265、VP9：up to 4096x2304@60fps
•VP8：up to 1920x1088@60fps
•VC1、MPEG-4、MPEG-2、MPEG-1：up to 1920x1088@60fps
•H.263：up to 720x576@60fps硬编码：
H.264/AVC、H.265/HEVC：up to 1920x1080@60fpsRAM
1/2/4/8 GB DDR4(标配2GB)
ROM
8/16/32GB eMMC
OS
Linux4.19+Qt5.14、Android11、Ubuntu
工作电压
5V供电
接口方式
超薄板对板连接器（4*80pin 间距0.5mm）
工作温度
0℃ ~ 80℃ / -40~85℃
结构尺寸
45x70mm
FET3568-C核心板功能参数
功能
数量
参数
Display
3
具备3路显示控制器，支持RGB、LVDS、MIPI DSI、HDMI、eDP接口中3路同时输出
•RGB：支持RGB888，分辨率可达1280x800
•LVDS：单通道输出，分辨率可达1280x800，且与MIPI-DSI0通道复用
•MIPI-DSI：单通道输出分辨率可达1920x1080@60Hz；双通道输出分辨率可达2560*1440@60Hz
•HDMI：分辨率可达1080p@120Hz 或 4096x2304@60Hz
•eDP：支持eDP 1.3，分辨率可达2560x1600@60HzCamera
2
支持1路DVP接口，1路4 Lanes MIPI-CSI
Audio
4
1X 8ch I2S/TDM，2X2ch I2S，1x8ch PDM
SDIO
2
SDIO 3.0，数据吞吐量最高可达：104MB/S
Ethernet
2
2路GMAC，提供RGMII / RMII接口引出
USB 2.0
2
USB2.0 Host，独立端口，与USB3.0不复用
USB 2.0
2
1路USB 2.0 Host，1路USB 2.0 OTG，用于USB 3.0中的2.0通道。当不使用USB 3.0时可作为2路独立的USB 2.0使用
USB 3.0
2
1路USB 3.0 Host，1路USB 3.0 OTG
数量标注为最大，其共用3组SerDes通道。同时仅可使用3个功能接口
SATA
3
SATA 3.0，最高速率6.0Gb/s，支持eSATA
PCIe2.1
1
PCIe 2.1 x1，最高速率5.0Gbps，RC模式
PCIe3.0
2
PCIe 3.0，1x2Lanes 或 2x1Lane，每Lane最高速率8.0Gbps
1Lane仅支持Root Complex(RC)模式
2Lanes支持Root Complex(RC) 和 End Point(EP)模式UART
10
最高速率4Mbps
CAN
3
支持CAN-FD和CAN2.0 B。
注：实测CAN-FD协议发送扩展帧会有概率误发标准帧，请改用CAN2.0发送扩展帧SPI
4
支持主从模式，软件可配置
I2C
5
支持7bits和10bits地址模式，最高速率可达1 Mbit/s
PWM
16
32bits定时器/计数器
OK3568-C开发板功能接口列表
接口
说明
显示
HDMI 2.0
分辨率可达1080p@120Hz 或 4096x2304@60Hz
eDP
支持eDP 1.3，分辨率可达2560x1600@60Hz
LVDS
单通道输出，分辨率可达1280x800
LCD
支持RGB888，分辨率可达1280x800；与SPI0、SPI2、UART3、UART4、UART5、UART7复用，开发板默认为上述功能，可通过修改软件设置为RGB功能
MIPI-DSI1
单通道输出分辨率可达1920x1080@60Hz
Camera
MIPI-CSI，已适配OV13850
Audio
1路双声道耳机输出；1路1.3W D类功放输出；1路MIC输入
TF Card
支持扩展存储和烧写操作系统
Ethernet
2路10/100/1000Mbps自适应网口，RJ45引出
4G/5G
M.2 Key-B，内含USB 3.0/2.0接口，可用于扩展4G/5G模组
已适配EM05-CE(4G，驱动兼容EC20)、RM500U-CN（5G）驱动Wi-Fi&BT
板载AW-CM358SM，2.4G/5G双频Wi-Fi，BT5.0
Wi-Fi功能占用1路SDIO接口；BT功能占用1路UART接口。（注：不支持蓝牙音频）USB 2.0
2路USB 2.0 Host，Type-A
USB 3.0
1路USB 3.0 Host，Type-A
USB 2.0 OTG
与USB 3.0同组，可做从模式，用于烧写操作系统和Android ADB调试
PCIe 2.1
标准PCIe x1插座；此功能引脚可复用为SATA功能，通过修改软件
PCIe 3.0
标准PCIe x4插座；可通过软件配置为2路PCIe x1
UART
3路，3.3V TTL电平。通过2.54mm间距排针引出
CAN
2路，CAN-FD，最高速率5Mbps；带隔离与ESD防护
SPI
2路，3.3V TTL电平。通过2.54mm间距排针引出
I2C
1路，3.3V TTL电平。通过2.54mm间距排针引出
RTC
板载CR2032电池，断电保持走时
按键
8个：复位，开关机，OTG烧写，Maskrom，VOL+,VOL-，HOME，ESC
Debug
板载USB转串口芯片，Type-C接口引出，方便笔记本电脑调试
电源
DC 12V输入
-
