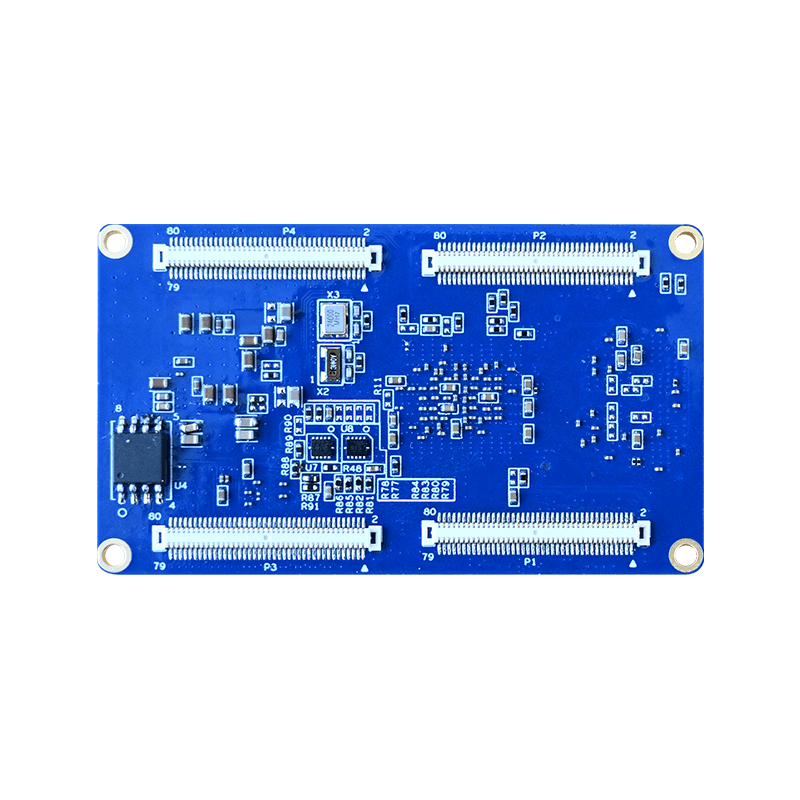

FETMX8MP-C核心板

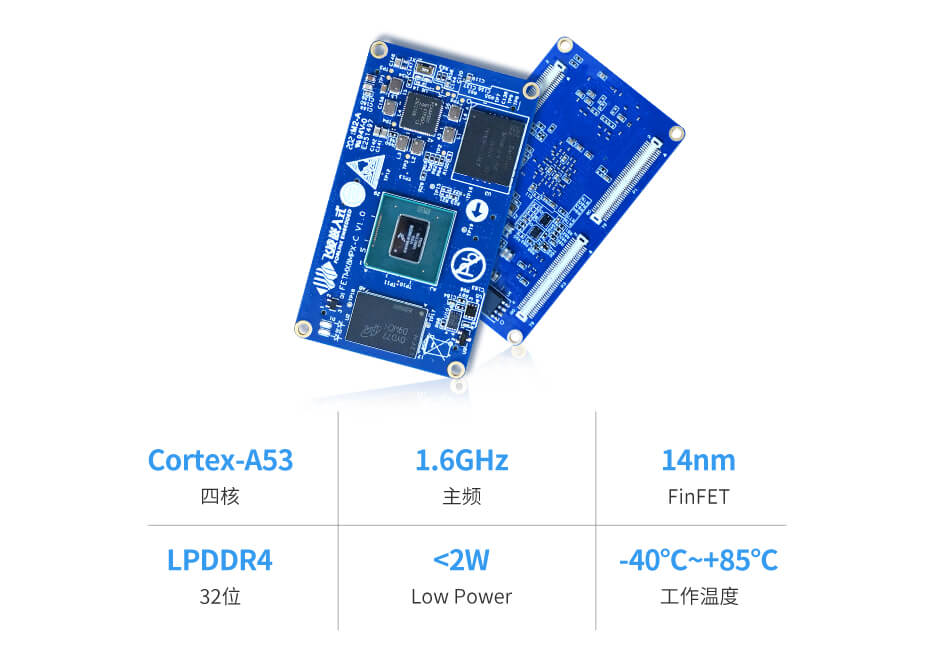

FETMX8MP-C核心板基于NXP i.MX 8M Plus处理器开发设计，该系列处理器专注于机器学习与视觉、高级多媒体以及具有高可靠性的工业自动化。旨在满足智慧城市、工业物联网、智能医疗、智慧交通等应用的需求。 强大的四核或双核Arm Cortex-A53处理器，主频高达1.6GHz，带有神经处理单元(NPU)，最高运行速率可达2.3 TOPS；内置图像信号处理器（ISP）和两个摄像头输入，打造高效的先进视觉系统；多媒体功能包括视频编码(含H.265)和解码、3D/2D图形加速以及多种音频和语音功能；通过Cortex-M7进行实时控制，采用CAN FD和双千兆以太网的强大控制网络， 具有时间敏感网络(TSN)；2个USB3.0、1个PCIe3.0、2个SDIO3.0、2个CAN-FD等高速通信接口，满足5G网络、高清视频、双频WiFi、高速工业以太网等应用场景。
高速通信接口
4K画质与HiFi语音体验

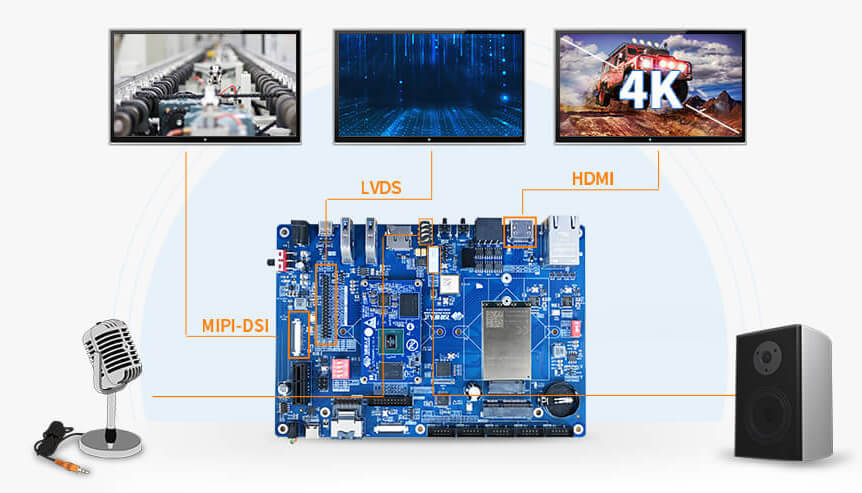

HDMI接口最高支持4K显示输出；同时还具备LVDS、MIPI-DSI显示接口， 且可支持三种显示接口三屏同显、三屏异显； 音频支持，Cadence® Tensilica® HiFi 4 DSP @ 800 MHz，6路SAI，支持IIS、TDM、AC97。支持8通道PDM麦克风输入。

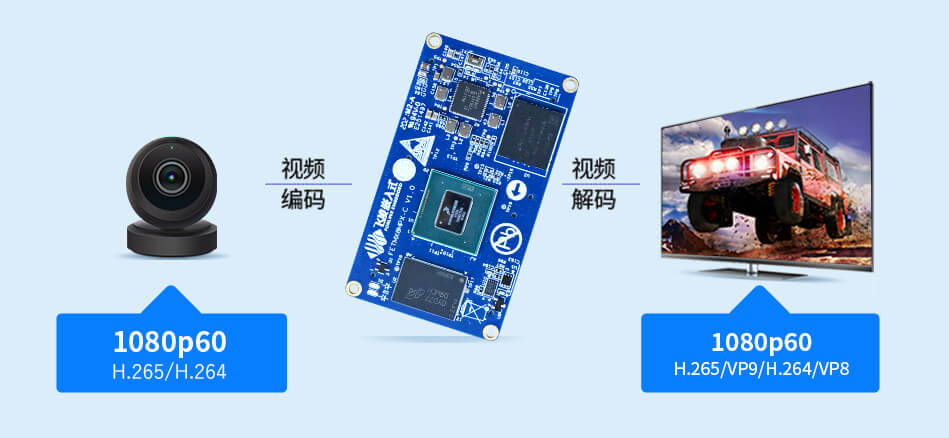

先进的多媒体技术
3D/2D图形加速
机器学习与视觉

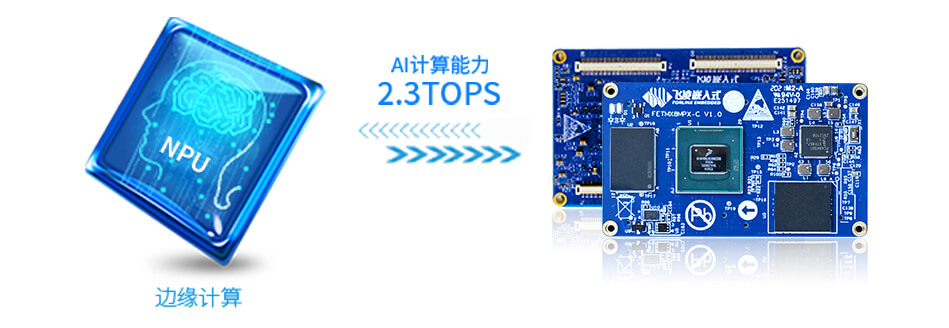

内置NPU，AI计算能力2.3TOPS，满足轻量级边缘计算需求

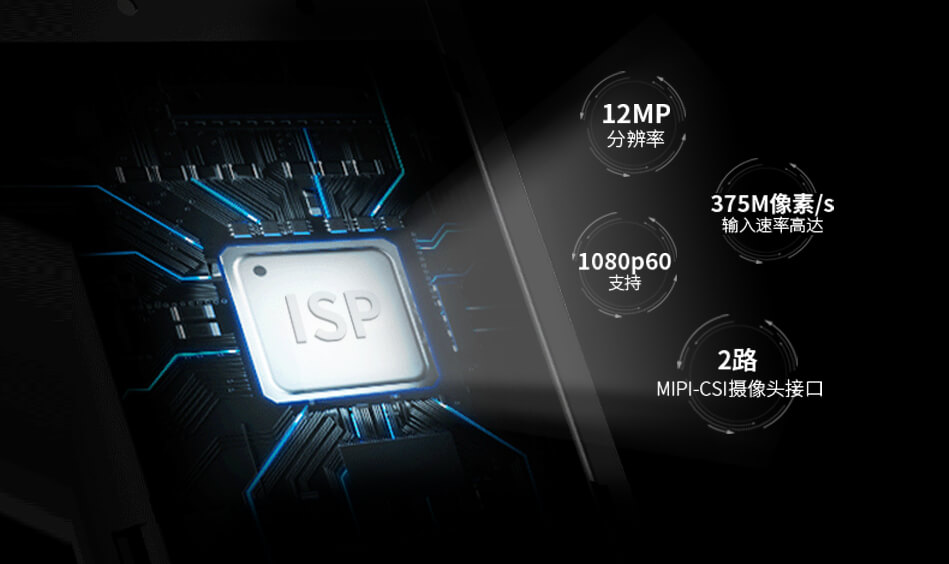

内置图像信号处理器(ISP)
高版本高稳定的操作系统
产品应用
-
▊ 规格参数
FETMX8MP-C核心板基础参数 产品名称
FETMX8MPQ-C
FETMX8MPL-C
CPU
NXP i.MX8M Plus Quad
NXP i.MX8M Plus QuadLite
架构
Cortex-A53+M7
Cortex-A53+M7
Core
4x A53 + 1x M7
4x A53 + 1x M7
Frequency
1.6GHz + 800MHz
1.6GHz + 800MHz
RAM
1G / 2G / 4G LPDDR4
1G / 2G LPDDR4
ROM
8GB / 16GB eMMC
8GB / 16GB eMMC
GPU
GC7000UL（3D）
GC520L（2D）
OpenGL、OpenCL、VulkanGC7000UL（3D）
GC520L（2D）
OpenGL、OpenCL、VulkanNPU
2.3 TOPS
——
视频
硬解码分辨率：1080p60
格式：VP8、VP9、H.264、H.265——
视频
硬编码分辨率：1080p60
格式：H.264、H.265——
OS
Linux5.4.70+Qt5.15
Linux5.4.70+Qt5.15
Android 11
——
工作温度
-40℃~+85℃
-40℃~+85℃
机械尺寸
36mm×62mm
36mm×62mm
连接方式
B to B (2mm合高)
B to B (2mm合高)
工作电压
5V
5V
FETMX8MP-C核心板功能参数 功能 数量 参数 USB 2 CPU内部包含2个具有集成PHY的USB 3.0 / 2.0控制器；
Host模式：支持Super-speed（5Gbit/s），high-speed(480Mbit/s)，full-speed(12Mbit/s)，low-speed(1.5Mbit/s) 。
Device模式：SS/HS/FS
PCIE 1 支持1路PCI Express Gen3。 MIPI_CSI 2 提供2个4-lane MIPI摄像机串行接口，最高可工作1.5 Gbps。 MIPI_DSI 1 提供1个4-lane MIPI显示串行接口，最高可工作1.5 Gbps。
• 1080 p60 • WUXGA (1920x1200) at 60 Hz
• 1920x1440 at 60 Hz
• UWHD (2560x1080) at 60 Hz
• WQHD (2560x1440) by reduced blanking mode（简化消隐模式）
HDMI 1 支持HDMI 2.0a 显示分辨率高达4Kp30 支持HDMI2.1 eARC LVDS 1 单通道（4 lanes）支持720p60
双异步通道（8 data,2clocks）支持1920x1200p60
Ethernet ≤2 支持2路RGMII接口，其中1路支持TSN SD ≤2 SD2，4-bit，支持1.8/3.3V模式切换 SD1，8-bit，仅支持1.8V模式 UART ≤4 支持的最大波特率为4Mbps。 SPI ≤3 支持的最大速率为52Mbit/s，可配置主从模式 I2C ≤5 在标准模式下支持的最高速率为100Kbit/s；
在快速模式下支持的最高速率为400Kbit/s。
CAN ≤2 采用CAN FD协议实现CAN的通信控制器，以及符合CAN 2.0B协议规范的CAN协议。（CAN FD需要CPU版本支持） SAI ≤6 同步音频接口（SAI），支持帧同步的全双工串行接口，如I2S、AC97、tdM和codec/DSP接口。 SPDIF ≤1 一种标准的音频文件传输格式，由索尼公司和飞利浦公司联合开发。 PWM ≤4 具有16位计数器； QSPI ≤1 已被核心板内占用，连接16MB的Nor Flash JTAG 1
注：表中参数为硬件设计或CPU理论值。
OKMX8MP-C开发板板功能参数 功能 数量 参数 USB3.0 Type-C 1 USB Type-C的USB3.0支持DFP、UFP和DRP USB3.0 2 USB Type A座子引出，仅用作Host MIPI_CSI 2 CSI1：daA3840-30mc-IMX8MP-EVK，分辨率3840X2160 CSI2：OV5645，摄像头最大支持2592X1944分辨率 MIPI_DSI 1 底板通过FPC座引出4 lane MIPI_DSI接口，默认适配飞凌7吋MIPI屏，分辨率为1024 x 600@30fps。 LVDS 1 双异步通道（8 data,2clocks）支持1920x1200p60，信号全部引出 HDMI 1 支持HDMI 2.0a 显示分辨率高达4K@30fps 支持HDMI2.1 eARC Ethernet 2 支持10/100/1000Mbps自适应，通过RJ45引出。其中1路支持TSN PCIE 1 iMX8MP底板采用标准PCIEx1卡接口，支持PCI Express Gen3 TF Card 1 开发板支持一路TF Card，可支持UHS-I的TF卡，速率最高可达104MB/s。 4G 1 与5G模组二选一使用，支持使用miniPCIE插座的4G模组，默认使用移远EC20 5G 1 与4G模组二选一使用，支持使用M.2 Key B插座的5G模组，默认使用移远RM500Q WiFi 1 默认板载AW-CM358M IEEE 802.11 a/b/g/n/ac 双频WIFI，高达433.3Mbps收发速率；
Bluetooth 5 ，高达3Mbps速率
Bluetooth 1 Audio 1 开发板适配WM8960芯片，耳机输出、MIC输入集成在1个3.5mm耳机接口，支持2路1W8Ω 喇叭输出，通过XH2.54白色端子引出。 I2C 3 用于挂载底板音频、RTC、摄像头等设备。 PWM 2 用于显示屏调节背光亮度 RTC 1 板载独立RTC芯片，底板断电后可通过纽扣电池记录时间。 UART 4 底板板载USB转4路串口，通过插座插针引出，供用户外挂设备。 ECSPI 1 开发板通过2 x 5 2.0mm间距插座引出ECSPI2，供用户外挂设备。 CAN 2 电气隔离，支持CAN-FD（需要CPU版本支持），且符合CAN2.0B协议 RS485 1 电气隔离，自动控制收发方向。 KEY 4 开关机、复位按键，以及2个用户自定义按键。 LED 2 用户自定义LED灯，红色和绿色。 DEBUG UART 2 Cortex-A53和M7调试串口，默认波特率115200 JTAG 1 开发板通过2 x 5 2.0mm间距插座引出JTAG信号。 注：表中参数为硬件设计或CPU理论值。
产品名称说明 FETMX8MP-C核心板 飞凌对外宣传用产品总名称 FETMX8MPQ-C核心板 四核处理器，当前销售款 FETMX8MPD-C核心板 双核处理器，未发布 FETMX8MPX-C 表示PCB兼容四核（Quad）和双核（Dual） FETMX8MPL-C核心板 i.MX8M Plus QuadLite处理器 -
