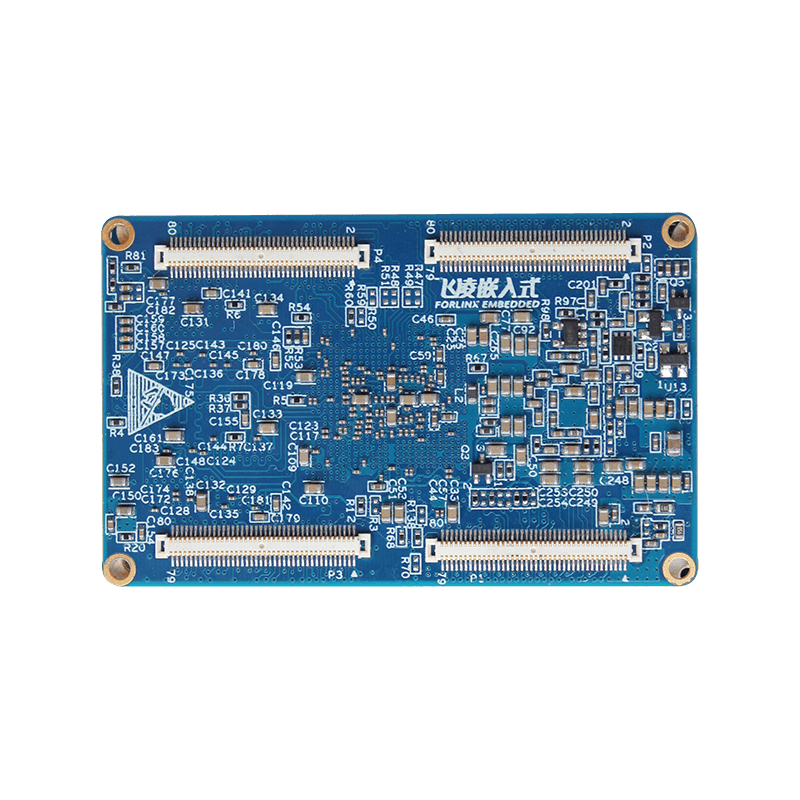

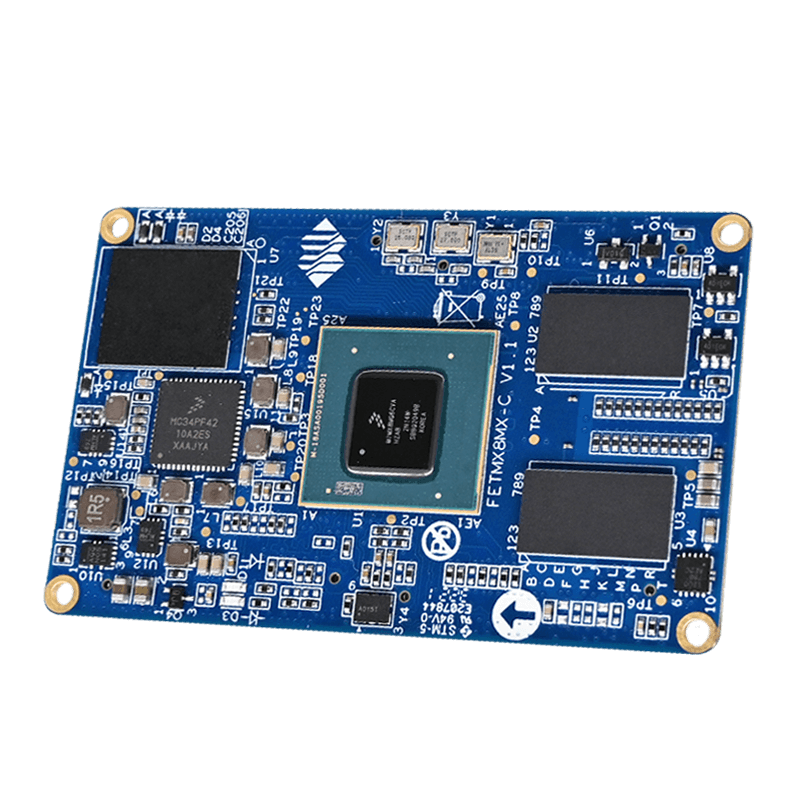

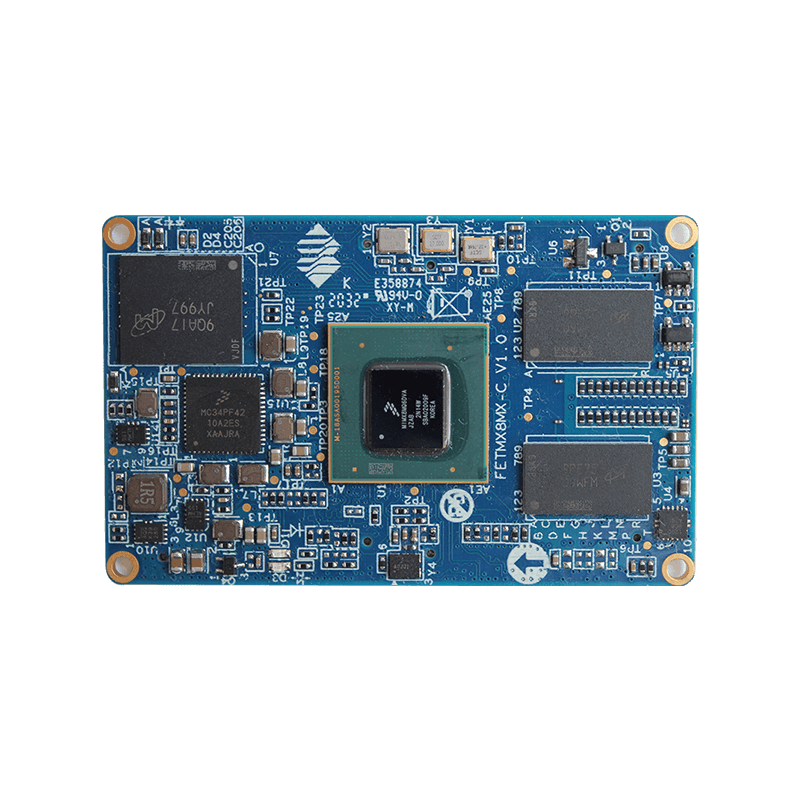

FETMX8MQ-C核心板
FETMX8MQ-C核心板基于NXP i.MX8M处理器设计,四核ARM Cortex-A53 ，主频最高1.3GHz，板载2GB RAM，8GB ROM；工作环境温度为-40℃~85℃，满足工业及泛工业场景应用。
i.MX8M处理器具有音频、语音和视频处理功能，提供全4K UltraHD分辨率和HDR(Dolby Vision、HDR10和HLG)，提供高水平的音频保真度，适用于无风扇运行，散热系统成本低、电池寿命长。
具有高速接口可提供灵活连接等优势，并且提供10~15年产品长期供货计划。
·双独立显示输出
MIPI-DSI（1080p）和HDMI 2.0a（4K）
Vivante GC7000 Lite GPU，
支持OpenGL ES 3.1, OpenGL 3.0,Vulkan, Open CL 1.2
·视频解码
4Kp60 HDR(h.265, VP9), 4Kp30 (h.264), 1080p60 (MPEG2, MPEG4p2,
VC1, VP8, RV9, AVS/AVS+, h.263, DiVX), MJPEG - 8x8
·视频编码
1080p60 (MPEG2, MPEG4p2, VC1, VP8, RV9, AVS, h.263)-软编码
·丰富的外设接口
2x MIPI-CSI、2x USB3.0、2x PCIe2.0、4x UART、1Gb Ethernet
高性能，低功耗
采用NXP i.MX8MQ处理器，四核1.3GHz主频，搭配2GB的DDR4 RAM， 提高计算能力；并采用ARM Cortex-A53低功耗架构； 满足工业应用领域的无风扇设计需要，带来更安全可靠的运行体验。
4K+1080P双屏独立显示
H.265、VP9解码器降低带宽占用
具备4Kp60的H.265和VP9解码器；
相比传统的H.264编码，平均解码效率提升50%； 传输和存储同样分辨率的视频所占用带宽和容量是H.264的50%。 比H.264存储/带宽节省一半。
丰富的高速外设接口
2x MIPI-CSI、2x USB3.0、2x PCIe2.0、4x UART、1Gb Ethernet等多种高速外设接口的支持，可满足高清摄像头、工业相机、5G、4G、FPGA、SSD硬盘、PLC、高速以太网设备的接入。
多摄像头接入
FETMX8MQ-C核心板具备2个MIPI-CSI接口，可同时接入2个MIPI-CSI接口的摄像头，满足双目识别等应用；2个USB3.0接口，可接入UVC协议的USB摄像头以及适配USB3.0工业相机等
PCIe高速接口
FETMX8MQ-C核心板具备2个PCIe2.0接口，可以用来连接高速外设，如：SSD、WIFI6模组、V2X通信模组、FPGA采集卡等。
-
▊ 规格参数
FETMX8MQ-C核心板基础参数 CPU NXP i.MX8MQ 架构 四核Cortex-A53+Cortex-M4 主频 1.3GHz RAM 2GB ROM 8GB 工作温度 -40℃~ +85℃ 机械尺寸 40mm*64mm 接口方式 板对板连接器 工作电压 12V OS Linux5.4.3+QT5.13.2
FETMX8MQ-C核心板功能参数 功能 数量 参数 USB 2 CPU内部包含2个具有集成PHY的USB 3.0 / 2.0控制器； 支持Super-speed（5Gbit/s），high-speed(480Mbit/s)， full-speed(12Mbit/s)，low-speed(1.5Mbit/s) PCIe 2 支持2路PCIe 2.0 MIPI_CSI 2 每lane支持高速模式（80Mbps – 1.5Gbps），4lane可支持4K@30fps MIPI_DSI 1 支持分辨率高达1920x1080@60Hz HDMI 1 支持HDMI 2.0a分辨率高达4096x2160@60Hz Ethernet 1 支持1路RGMII接口，底板适配AR8031实现1000M/100M/10M自适应 SD 1 支持1-bit/4-bit SD和SDIO模式： 在SDR104模式下使用4条并行数据线，可为SDIO设备或SDXC卡提供高达832 Mbps的数据传输； 在DDR50模式下使用4条并行数据线，可为SDIO设备或SDXC卡提供高达400 Mbps的数据传输 UART ≤4 4路串口均可配置为5线串口，支持的最大波特率为4Mbit/s。 其中1路配置为A53核的Debug串口，1路配置为M4核的Debug串口。 可以通过USB或SPI等接口扩展UART SPI ≤3 ECSPI包含一个64 x 32接收缓冲区（RXFIFO）和一个64 x 32发送缓冲区（TXFIFO），支持的最大速率为52Mbit/s I2C ≤3 在标准模式下支持的最高速率为100Kbit/s； 在快速模式下支持的最高速率为400Kbit/s SAI ≤5 支持具有帧同步功能的全双工串行接口：I2S、AC97、TDM和Codec/DSP； 五个SAI包括： 1个具有16Tx和16 Rx通道SAI； 1个具有8 Tx和8 Rx通道SAI； 3个具有2 Tx和2 Rx通道SAI SPDIF 1 支持S/PDIF输入输出 PWM ≤4 具有时钟源选择的16位递增计数器； 12位预分频器用于时钟分频； 可实现声音和旋律生成； 高电平有效或低电平有效配置输出 并行总线 1 支持8位NAND闪存，包括对Raw MLC / SLC器件的支持，高达62位的BCH ECC和ONFi3.2兼容性； 时钟速率高达100 MHz，数据速率高达200 MB / sec QSPI ≤2 支持单数据速率/双数据速率操作模式 注：* 正在开发中
注：表中参数为硬件设计或CPU理论值。
-
