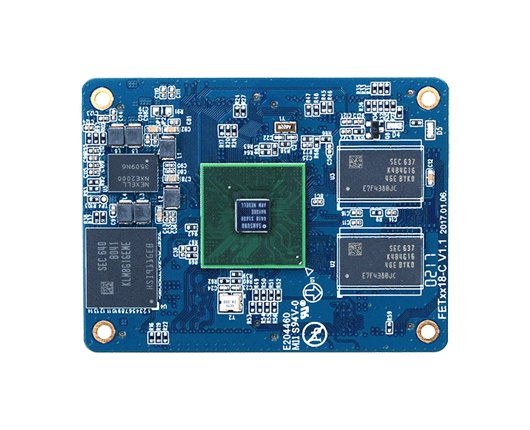

FET4418-C核心板

CPU:S5P4418
架构:Cortex-A9
主频:1.4GHz
内存:1GB DDR3,2GB DDR3(选配)
ROM:8GB eMMC
系统:Linux3.4.39+Qt4.8.6,Linux3.4.39+Qt5.6,Linux4.4.83+Qt5.6,Android5.1.1

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比


  • FET4418-C 核心板


    FET4418-C核心板采用三星Cortex-A9架构四核处理器S5P4418设计,CPU主频高达1.4GHz,采用32位RISC指令集,28nmHKMG低功耗工艺制作,拥有强大的多媒体性能,支持1080P硬件视频编解码和3D图形硬件加速,支持LCD、HDMI、MIPI、LVDS等多种显示接口 ,支持DVP、MIPI双路摄像头。核心板标配1GB内存,8GB eMMC,尺寸小巧仅60*45mm,采用四个合高为2mm的超薄连接器,引脚数量多达320PIN。支持Android 5.1.1,Linux 3.4.39+QT5.6,QT4.8.6,Linux4.4.83+QT5.6,适用于人机交互数字标牌 ,手持设备,医疗电子,智能家居等多种领域,是一款高性能、低功耗的嵌入式核心模块。

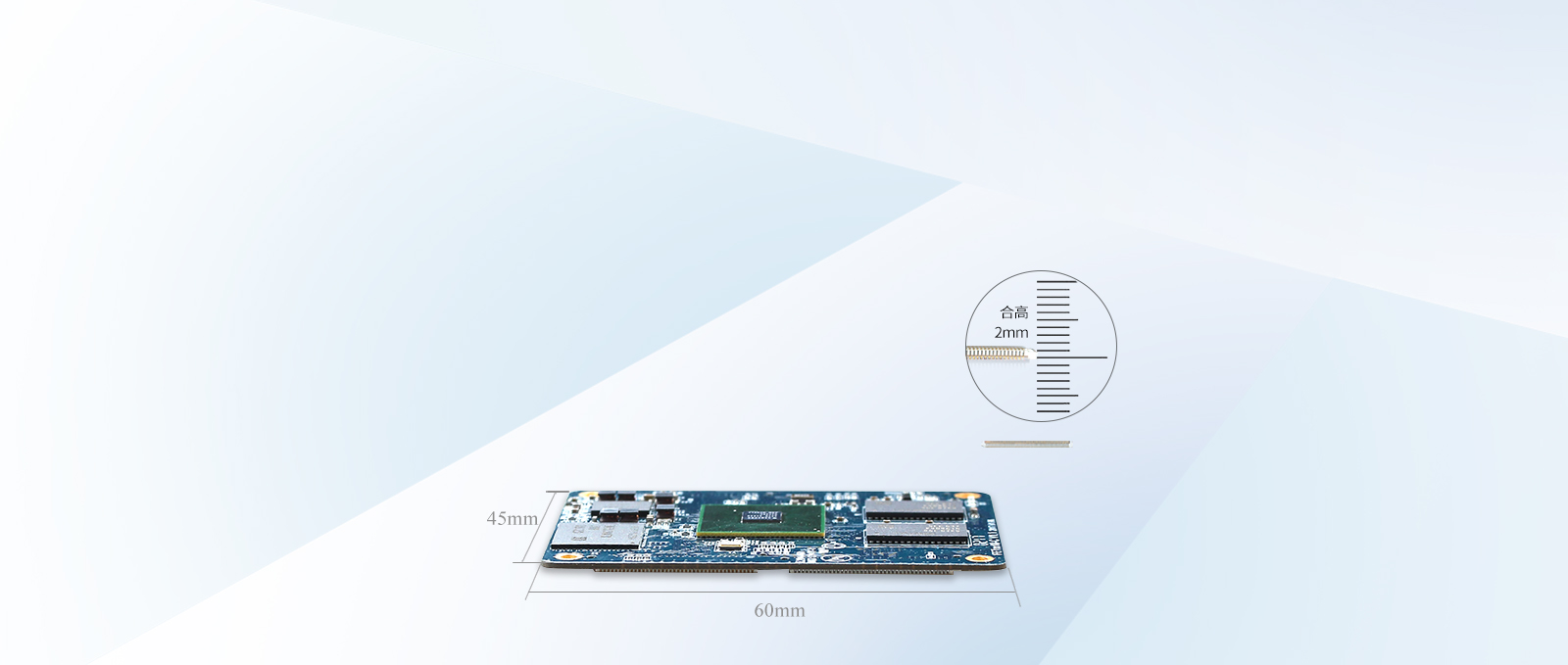

    小巧、纤薄,让设计随心所欲


    核心板尺寸60mm*45mm,8层PCB沉金工艺。采用四个合高仅2mm超薄板对板连接器,业内独家防反插设计,有效防止误操作。核心板预留四个2.0mm固定孔,震动环境更加可靠。

    S5P4418尺寸介绍
    S5P4418尺寸介绍图

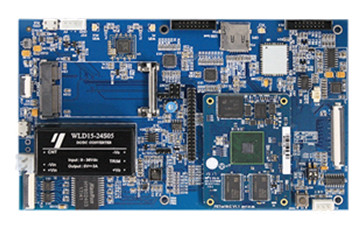

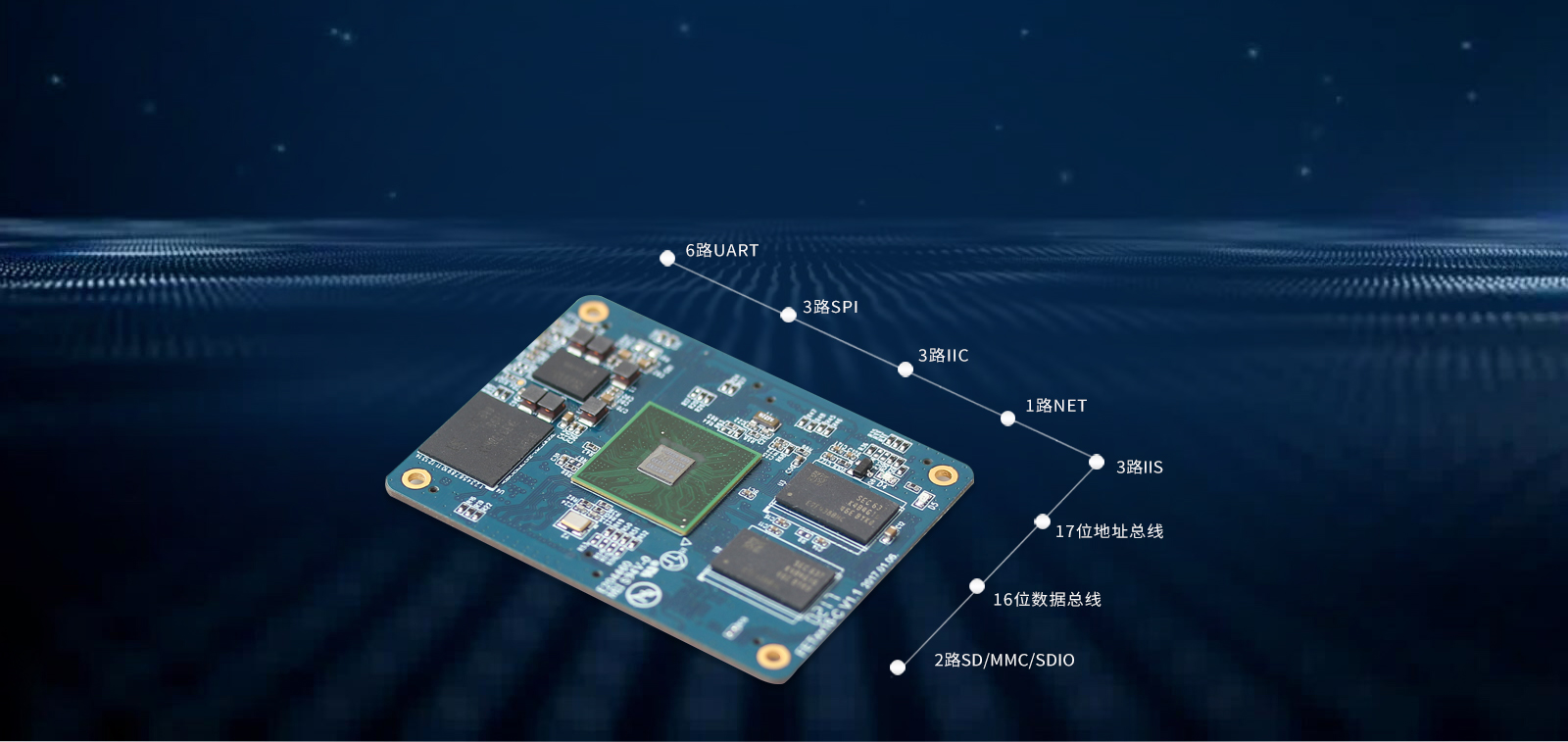

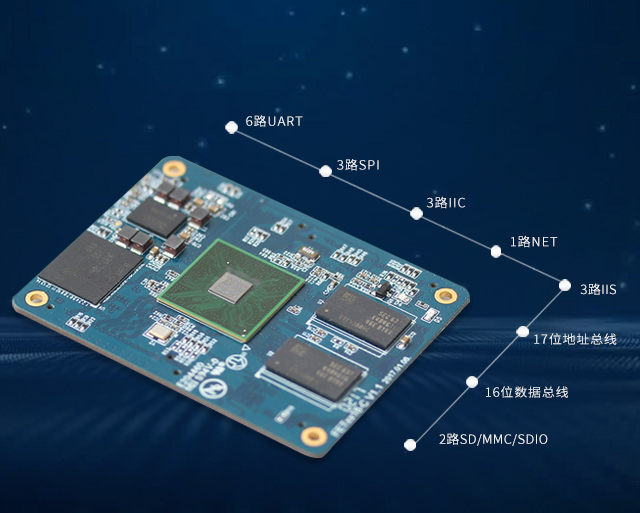

    丰富的总线接口,扩展更灵活


    核心板引脚数量320PIN,将CPU功能全部引出,支持6路UART 、3路IIC、3路SPI 、 2路SD/MMC/SDIO、3路IIS、1路千兆网口、16位数据总线14位地址总线

    S5P4418扩展灵活
    S5P4418扩展灵活phone

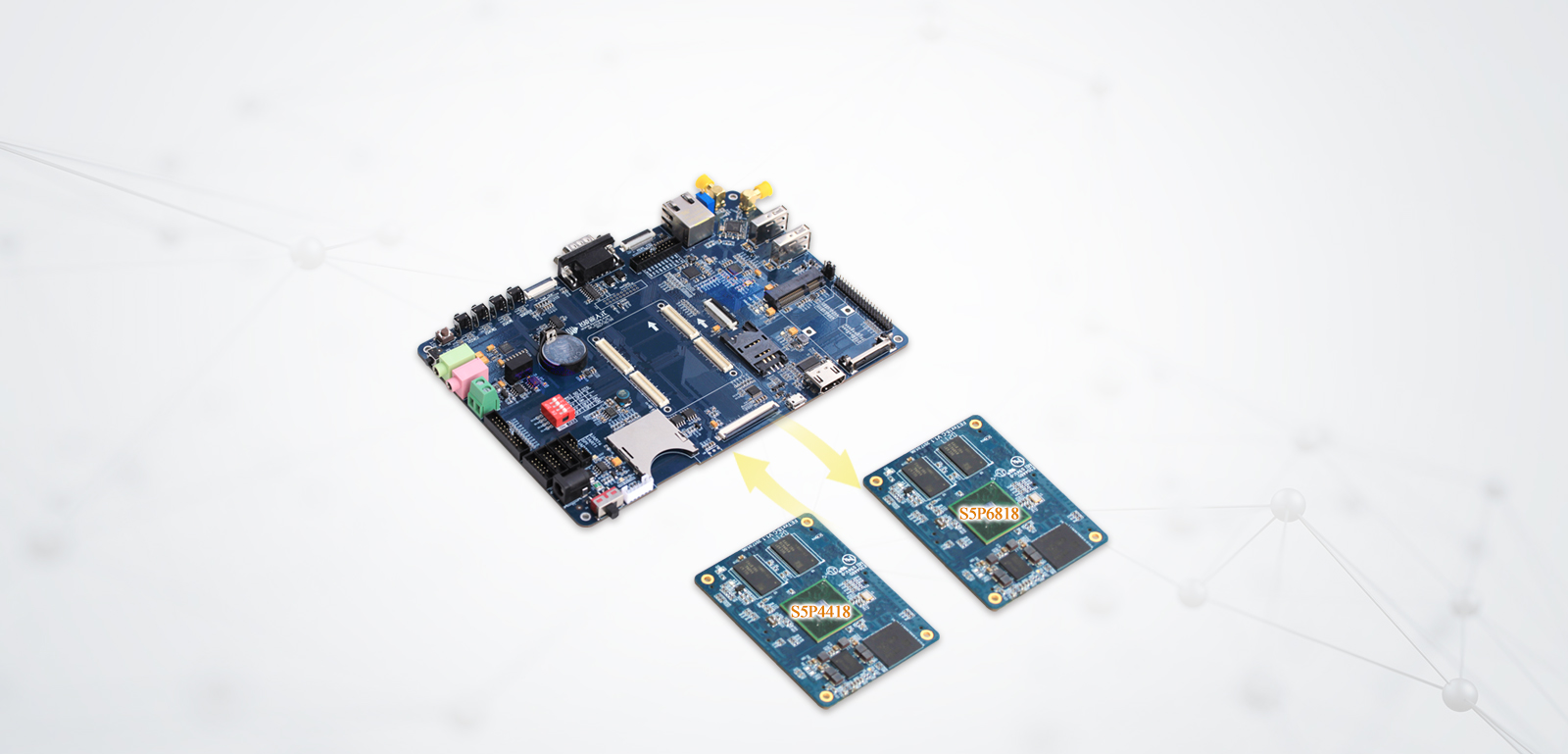

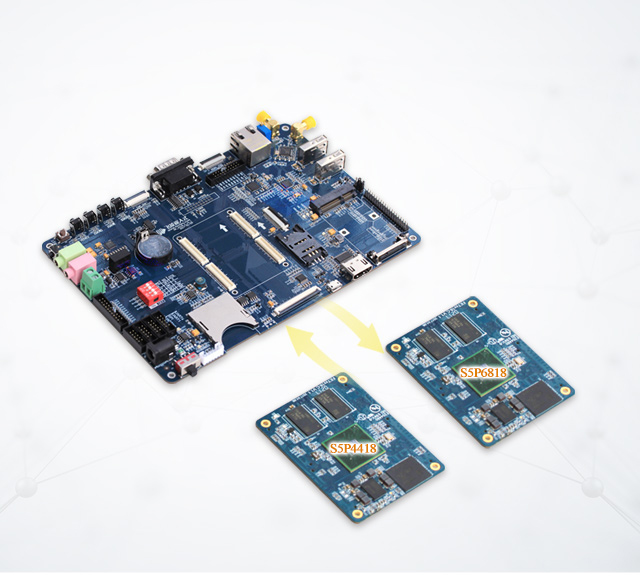

    四核八核全兼容,升级减配无需改动


    核心板充分考虑S5P4418与S5P6818处理器的兼容性,两款CPU共用一套核心板设计方案 ,用户可以在不改动底板的情况下将4418核心板升级为6818核心板

    S5P4418四核八核兼容
    S5P4418四核兼容八核S5P6818

    强大的多媒体性能,让显示与众不同


    支持3D图形硬件加速,1080P视频硬件编解码。 支持RGB、LVDS、MIPI、HDMI等多种显示接口,最高分辨率可达2048*1280

    S5P4418高清显示
    S5P4418高清显示phone

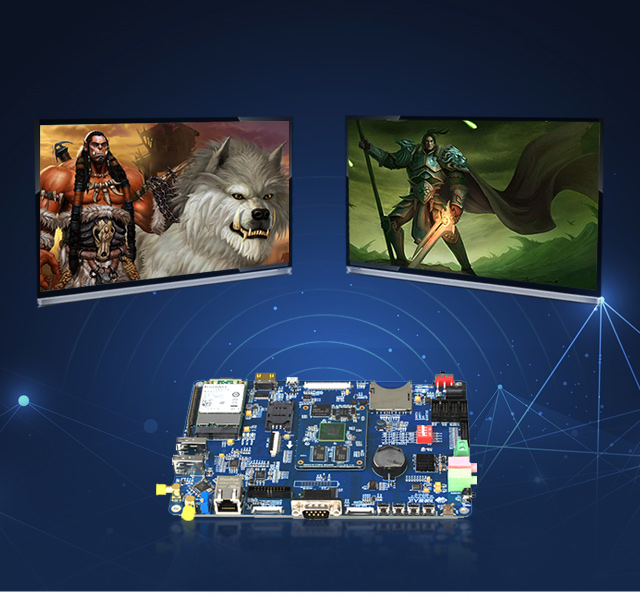

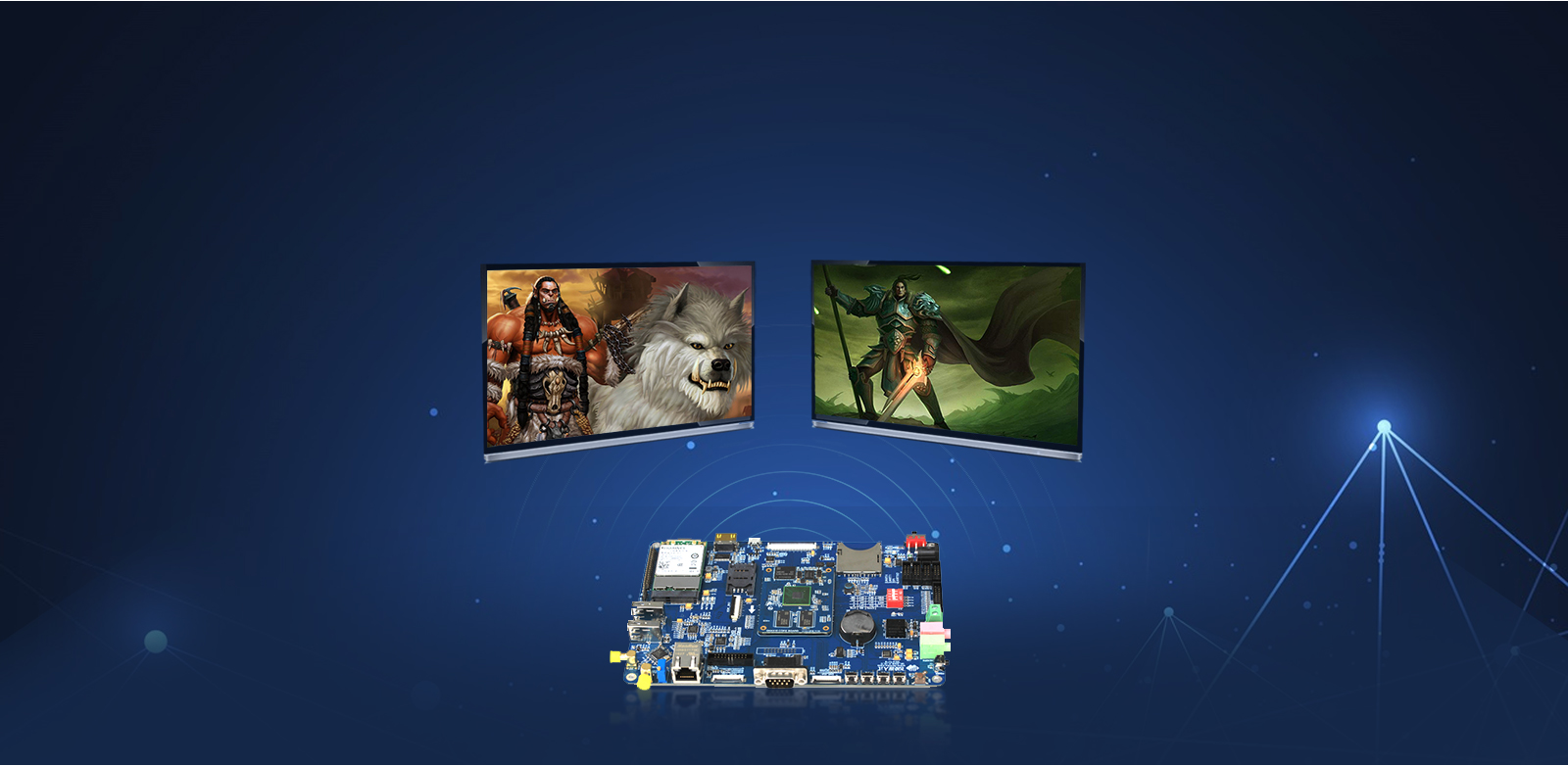

    支持双屏、双摄,开启全新视界


    核心板支持多种不同显示接口屏幕的双屏异显、双屏同显、画中画功能。 支持DVP、MIPI双路摄像头,轻松实现图像采集

    S5P4418双屏显示
    S5P4418双屏显示phone

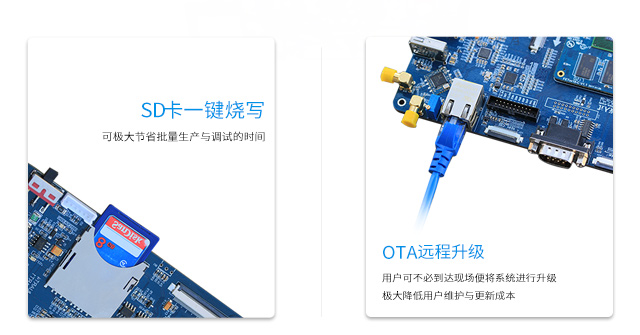

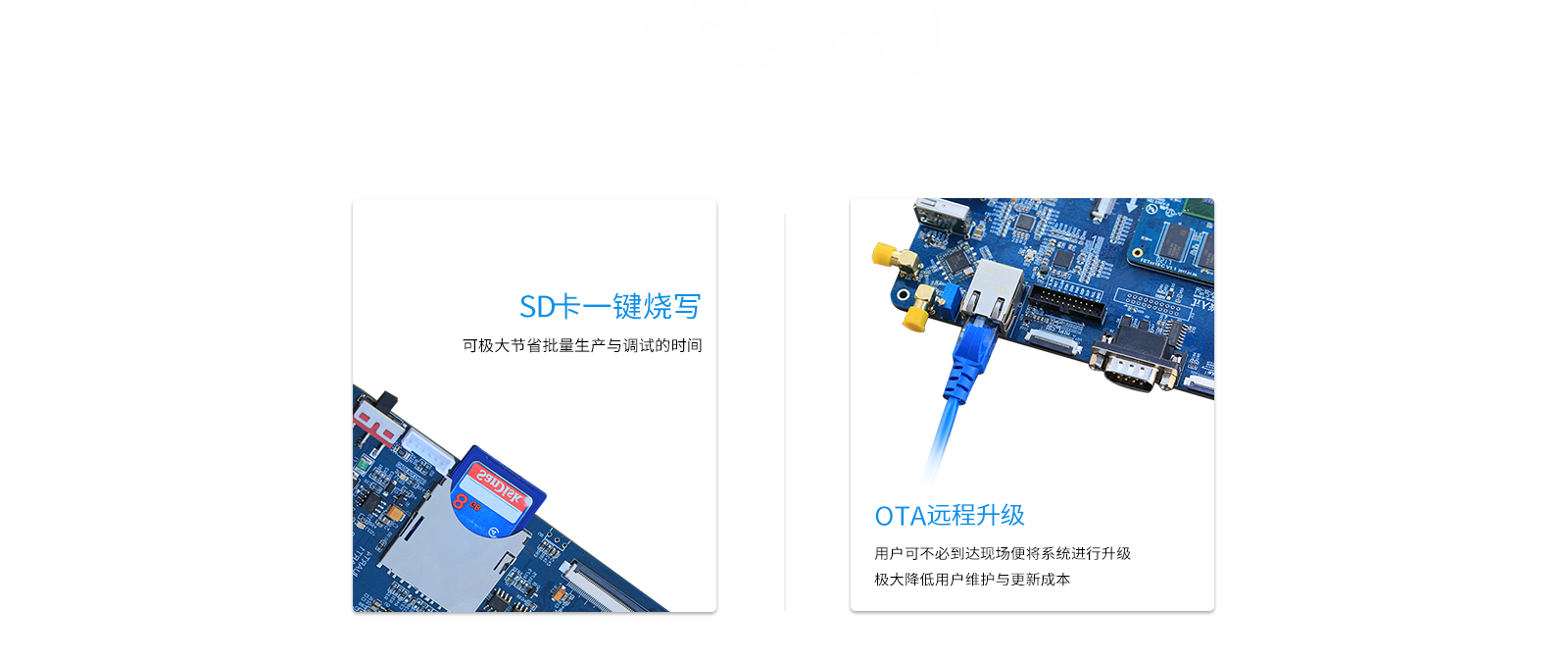

    SD卡一键烧写,OTA远程升级,生产维护更方便!


    核心板支持SD卡系统一键烧写、OTG烧写,支持OTA系统远程升级

    S5P4418烧写与远程升级
    S5P4418烧写与远程升级

    锂电池充放电管理系统


    核心板自带电源管理系统,支持锂电池充放电管理, 用户在设计底板时不需重新设计此部分。并支持动态调频,产品功耗更低

    S5P4418锂电池充放电管理
    S5P4418锂电池充放电管理phone

    完善的系统支持


    FET4418-C核心板支持Android5.1、Linux3.4.39、Linux4.4.83、QT5.6、QT4.8.6

    S5P4418统支持
    S5P4418统支持phone S5P4418多丰富的硬件资料phone


    嵌入式硬件设计手册、嵌入式Linux开发手册
    嵌入式开发环境搭建手册、接口驱动程序
    应用开发示例等,一切应有尽有只为您更方便开发产品。


    技术支持热线、技术交流论坛、技术支持邮箱
    随时待命只为您的产品保驾护航。

    S5P4418技术支持方式
    S5P4418技术支持方式phone
  • 规格参数


    FET4418-C核心板参数表
    CPU型号 S5P4418XCO-LA40 架构 ARM Cortex-A9
    主频 1.4GHz 核心数 4
    内存 1GB DDR3(可选2GB DDR3) 存储 8GB eMMC
    尺寸 60*45mm 连接方式 板对板连接器
    电源管理 NXE2000 工作电压 直流4.2V
    工作温度 0℃-70℃ 工作湿度 10-90%RH无凝露
    操作系统 Android5.1.1、Linux3.4.39、QT5.6、QT4.8.6、Linux4.4.83+Qt5.6
    FET4418-C核心板功能参数表
    功能 数量 参数
    显示 LCD 1 RGB888 24位,最高分辨率:2048x1280
    LVDS 1 支持JEIDA和VESA输出模式,4个数据通道,1个时钟通道,最高分辨率:2048x1280
    HDMI 1 HDMI 1.4,最高分辨率1080x1920
    MIPI_DSI 1 MIPI DSI SPEC V1.01r11,最高4个数据通道,最高分辨率:1920x1200
    CAMERA MPEG 2 8位并行接口,最大支持5-Megapixel;
    MIPI_CSI 1 D-PHY spec V1.00,最大支持5-Megapixel
    SD/MMC/SDIO 2 CPU最多支持3路,核心板引出2路SD/MMC接口,eMMC占用一路没有引出核心板
    USB HOST 1 USB 2.0 HOST(最高支持 480 Mbps),带集成 HS USB Phy
    USB OTG 1 USB 2.0 OTG (最高支持 480 Mbps),带集成 HS USB Phy
    UART 6 每个最高支持 5.0 Mbps;
    IIC 3 支持100kbit/s和400kbit/s
    IIS 3 最多支持3路 IIS 接口
    SPI 3 最多支持3路SPI接口
    Ethernet 1 10/100/1000Mbps自适应;
    PWM 4 4路PWM输出
    SPDIF 1 支持SPDIF接口
    ADC 7 12位分辨率,最大输入频率100KHz,电源输入范围:0-1.8V
    外部总线 1 最高数据总线宽度:16位,最高地址总线位数17位
    JTAG 1 标准JTAG调试接口
    Android 5.1.1
    编译器 arm-eabi-gcc-4.8、OpenJDK 7.0
    烧写方式 支持SD卡一键烧写
    U-boot 启动方式选择
    内核版本 Linux 3.4.39
    Android版本 Android 5.1.1
    支持驱动 eMMC驱动 UART/RS232串口驱动
    SD卡驱动 RS485驱动
    LVDS显示屏驱动 Adc驱动
    LCD显示屏驱动 加速度传感器驱动
    Mipi显示屏驱动 红外驱动
    HDMI显示屏驱动 RTC实时时钟驱动
    LCD/MIPI/LVDS电容触摸驱动 IO驱动
    PWM控制驱动 LED灯驱动
    LCD/MIPI/LVDS屏幕背光驱动,支持255级可调 用户按键驱动
    并口摄像头OV5640驱动 I2C接口驱动
    Mipi摄像头OV5645驱动 SPI接口驱动
    千兆以太网驱动 USB HOST驱动,支持鼠标,键盘
    4G模块驱动 USB DEVICE 驱动
    蓝牙模块驱动 WM8960音频驱动
    Wifi模块驱动 休眠唤醒驱动
    Linux Console
    交叉编译器 arm-cortex_a9-eabi-4.7-eglibc-2.18
    烧写方式 支持SD卡一键烧写 支持USB烧写
    UBoot 启动方式选择
    Linux内核 版本:linux3.4.39 LCD背光驱动,支持255级可调
    支持EXT/NFS/VFAT等格式的文件系统 LCD驱动(标清7")
    eMMC驱动 USB Host驱动: 支持U盘,USB Hub,USB键鼠等
    看门狗驱动 USB Device驱动
    RTC驱动 TF/SD/MMC卡驱动
    IO驱动 串口驱动
    用户按键驱动 WM8960 音频驱动
    SPI驱动 以太网络
    I2C驱动 3G驱动
    摄像头驱动OV5640 USB转串口驱动
    PWM控制驱动 Mipi 7寸屏驱动
    电容触摸驱动 LVDS驱动
    实用APP WiFi 配置工具 SDIO wifi
    telnet 按键测试
    RTC测试 录音放音测试
    摄像头测试 ADC测试
    IP/Mac地址修改 FTP 网络工具
    触摸/鼠标切换模式 lighttpd 的Web Server
    TTL转RS232 屏幕背光调节测试
    串口测试 播放视频和mp3文件测试
    录音/播放测试 看门狗
    GPRS上网 SPI测试
    GPS测试
    Linux QT 4.8.6/QT5.6
    交叉编译器 arm-cortex_a9-eabi-4.7-eglibc-2.18
    烧写方式 支持SD卡一键烧写 支持USB烧写
    UBoot 启动方式选择
    Linux内核 版本:linux3.4.39Linux4.4.85 LCD背光驱动,支持255级可调
    支持EXT/NFS/VFAT等格式的文件系统 LCD驱动(标清7")
    eMMC驱动 USB Host驱动: 支持U盘,USB Hub,USB键鼠等
    看门狗驱动 USB Device驱动
    RTC驱动 TF/SD/MMC卡驱动
    IO驱动 串口驱动
    用户按键驱动 WM8960 音频驱动
    SPI驱动 以太网络
    I2C驱动 3G驱动
    摄像头驱动OV5640 USB转串口驱动
    PWM控制驱动 Mipi 7寸屏驱动
    电容触摸驱动 LVDS驱动
    实用APP GPS测试 GPRS上网
    RTC测试 录音放音测试
    摄像头测试 ADC测试
    IP/Mac地址修改 看门狗
    触摸/鼠标切换模式 lighttpd 的Web Server
    TTL转RS232 屏幕背光调节测试
    串口测试 播放视频和mp3文件测试
    录音/播放测试 SDIO wifi
    开发板功耗实测如下表
    开发板名称 操作系统 测试项目 工作电压 工作电流
    瞬时峰值Ma 稳定值Ma
    OK4418-C开发板 Andriod 带7寸MIPI电容屏+视频播放 5V±5% 1134 843
    带七寸MIPI电容屏+无操作 5V±5% 1134 711
    带7寸电容屏+视频播放 5V±5% 1030 733
    带七寸电容屏+无操作 5V±5% 1030 624
    不接显示屏+无操作 5V±5% 714 351
