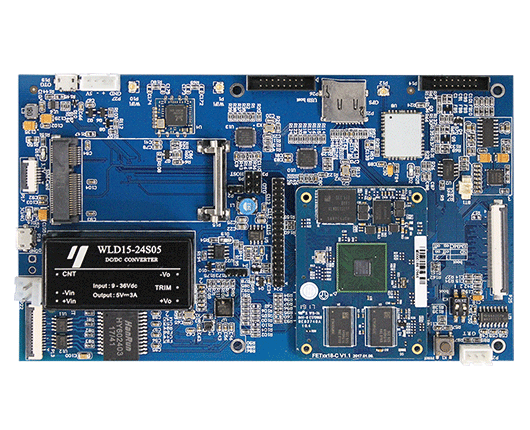

OK4418-C3开发板

CPU:S5P4418
架构:Cortex-A9
主频:1.4GHz
内存:1GB DDR3
ROM:8GB eMMC
系统:Android5.1.1

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比



  • 芯片由于供货原因,新项目不推荐使用,批量采购、选型咨询、产品定制 请点击左侧在线客服咨询。


    OK4418-C3开发板是一款更便于集成到客户产品中的嵌入式主板,搭载FET4418-C核心板 ,4核Cortex-A9 1.4GHz处理器;支持RGB与LVDS显示接口;引出多路串口与USB,便于扩展连接其它外设及下位机;同时支持4G、WIFI、Ethernet与GPS定位,便于用户完成设备联网开发;采用9~18V宽压输入DC-DC隔离电源,具备自恢复过流保护、反接保护、短路保护,让产品运行更安全、可靠。支持Android 5.1操作系统。适用于医疗仪器、环境监测人机交互类产品应用。

     产品特点:
    • 网口采用外置隔离变压器方案,浪涌2kv保护,FPC座接口方便外引;
    • 支持4G、WiFi无线联网模块;
    • 支持GPS定位模块;
    • 支持双屏显示。




  • 规格参数

    FET4418-C与FET6818-C核心板参数表
    CPU型号 S5P4418 架构 ARM Cortex-A9
    主频 1.4GHz 核心数 4
    内存 1GB DDR3 存储 8GB eMMC
    操作系统
    Android5.1.1 工作电压 直流4.2V
    工作温度 0℃~+70℃ 工作湿度 10-90%RH无凝露
    FET4418-C核心板参数表
    功能 数量 参数
    显示 LCD 1 RGB888 24位,最高分辨率:2048x1280
    LVDS 1 支持JEIDA和VESA输出模式,4个数据通道,1个时钟通道,最高分辨率:2048x1280
    HDMI 1 HDMI 1.4,最高分辨率1080x1920
    MIPI_DSI 1 MIPI DSI SPEC V1.01r11,最高4个数据通道,最高分辨率:1920x1200
    CAMERA MPEG 2 8位并行接口,最大支持5-Megapixel;
    MIPI_CSI 1 D-PHY spec V1.00,最大支持5-Megapixel
    SD/MMC/SDIO 2 CPU最多支持3路,核心板引出2路SD/MMC接口,eMMC占用一路没有引出核心板
    USB HOST 1 USB 2.0 HOST(最高支持 480 Mbps),带集成 HS USB Phy
    USB OTG 1 USB 2.0 OTG (最高支持 480 Mbps),带集成 HS USB Phy
    UART 6 每个最高支持 5.0 Mbps;
    IIC 3 支持100kbit/s和400kbit/s
    IIS 3 最多支持3路 IIS 接口
    SPI 3 最多支持3路SPI接口
    Ethernet 1 10/100/1000Mbps自适应;
    PWM 4 4路PWM输出
    SPDIF 1 支持SPDIF接口
    ADC 7 12位分辨率,最大输入频率100KHz,电源输入范围:0-1.8V
    外部总线 1 最高数据总线宽度:16位,最高地址总线位数17位
    JTAG 1 标准JTAG调试接口


    OK4418/6818-C3开发板参数表
    尺寸 130mm×190mm 矩形 PCB 厚度 1.6mm,
    PCB层数 4 层 PCB 电源 直流 5V3A, 提供反接保护和过压保护
    工作温度 0℃-70℃ 工作湿度 10-90%RH无凝露


    OK4418/6818-C3开发板功能参数表
    名称 说明
    LCD 24bit  RGB,支持电容触摸,可适配飞凌液晶模组。
    SPK 音频功放输出,4Ω,3W。
    UART0\1 UART0和UART1 为 3.3V电平
    UART2\3 UART2和UART3 为 5V电平
    GPS GPS/GLONASS
    Storage slot 支持TF Card
    USB Host 5路,USB Host 2.0
    WIFI 802.11 b/g/n
    USB OTG 与USB Host中3路为复用跳选
    4G slot
    支持ME909s-821
    DC IN DC 9~18V,隔离电压1.5KV,具备自恢复过流保护、反接保护、短路保护。
    CH3.96mm*2Pin端子。
    Ethernet 1000Mbps,板载隔离变压器,采用1.0mm FPC引出,便于适配客户仪器结构引出网口
    LVDS 1路8位LVDS接口,支持电容触摸
    Debug RS232电平
    System Android 5.1




  • 在线购买


    批量采购,请联系在线客服



    推荐产品:

    S5P4418 S5P6818

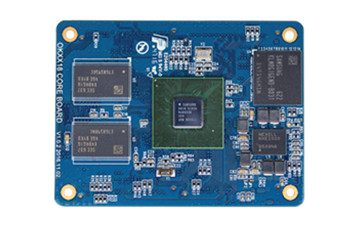

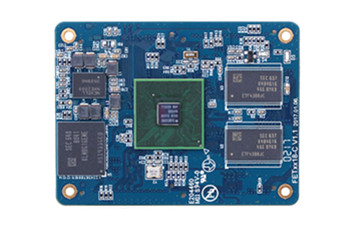

    FET4418-C核心板 FET6818-C核心板
