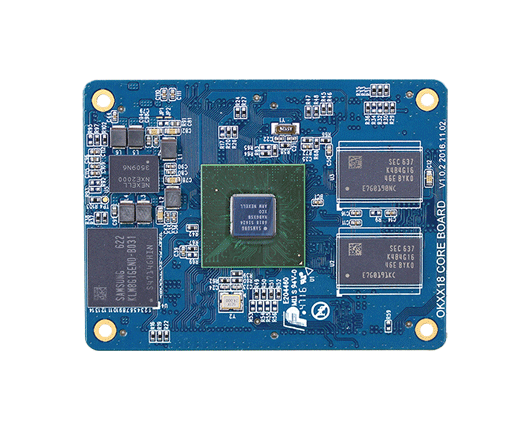

FET6818-C核心板

CPU:S5P6818

架构:Cortex-A53

主频:1.4GHz

内存:1GB DDR3,2GB DDR3(选配)

ROM:8GB eMMC

系统:Linux3.4.39+Qt4.8.6,Linux3.4.39+Qt5.6,Android5.1.1


FET6818- C 核心板


FET6818 核心板采用 Android5.1.1 操作系统, 基于 S5P6818八核 COTEX A53 处理器。该 芯片采用 8 核 Cortex _A53架构,28NM 制程工艺, MAL1 400 3D 图形加速器, 1M byte L2 缓存, 支持 DDR3 内存最高频率 800MHZ, 集成 LVDS、 MIPI 显示器接口、 MIPI 摄像头端口和 HDMIv1.4。
FET6818开发平台由核心板和底板组成, 标配了 8G EMMC ,内存配置了 1G DDR3 并配备有三星电源管理芯片——NXE2000,PCB 布局布线充分考虑电气要求 具有极佳的性能和抗干扰特性,使系统稳定工作于各种环境之下。FET6818 开发板 为消费类电子、 智能终端、 MID、 无线通讯、 移动导航、 医疗设备工业控制等行业产品的应用开发而设计, 供广大企业用户进行产品前期软硬件性能评估验证、 设计参考的理想平台。 也是高校、 培训机构、 嵌入式 爱好者学习研究的实用工具。使用 飞凌嵌入式 的核心板及操作系统软件, 只需要根据您的业务需求开发自己的底板及应用程序, 这样可加速您的产品上市时间, 让您从平台搭建的复杂环境中脱离。




小巧、纤薄,让设计随心所欲


核心板尺寸60mm*45mm,8层PCB沉金工艺。采用四个合高仅2mm超薄板对板连接器,
业内独家防反插设计,有效防止误操作。核心板预留四个2.0mm固定孔,震动环境更加可靠


S5P6818尺寸介绍
S5P6818尺寸介绍图

八个核心同时运行,协同处理工作


FET6818- C核心板 搭载三星S5P6818八核64位处理器,八个核心可同时工作,速度更快,
性能更强,完全满足多任务处理、高速运算、高端图像处理等需求。

S5P6818八个核心同时运行
S5P6818八个核心同时运行phone

丰富的总线接口,扩展更灵活


核心板 引脚数量320PIN,将CPU功能全部引出,支持6路UA RT、3路IIC、3路 SPI
2路SD/MMC/SDIO、3路IIS、1路 千兆网口、16位数据总线17位地址总线

S5P6818扩展灵活
S5P6818丰富的总线接口

四核八核全兼容,升级减配无需改动


核心板充分考虑 S5P4418 与S5P6818处理器的兼容性,两款CPU共用一套核心板设计 方案
用户可以在不改动底板的情况下将4418核心板升级为6818核心板

S5P6818八核兼容四核
八核S5P6818兼容S5P4418四核

强大的多媒体性能,让显示与众不同


支持3D图形硬件加速,1080P视频硬件编解码。
支持RGB、LVDS、MIPI、HDMI等多种 显示接口,最高分辨率可达2048*1280

S5P6818强大的多媒体
S5P68183D图形硬件加速

支持双屏、双摄,开启全新视界


核心板支持多种不同显示接口屏幕的双屏异显、双屏同显、画中画功能。
支持DVP、MIPI双路摄像头,轻松实现图像采集

S5P6818双屏、双摄
S5P6818双屏、双摄phone

SD卡一键烧写,OTA远程升级,生产维护更方便!


核心板支持SD卡系统一键烧写、OTG烧写,支持OTA系统远程升级

S5P6818SD卡一键烧写,OTA远程升级
S5P6818SD卡一键烧写,OTA远程升级phone

锂电池充放电管理系统!


核心板自带电源管理系统,支持锂电池充放电管理,
用户在设计底板时不需重新设计此部分。并支持动态调频,产品功耗更低

S5P6818电源管理
S5P6818电源管理、动态调频

完善的系统支持


FET6818-C核心板支持Android5.1、 {link 318} 3.4.39、QT5.6、QT4.8.6

S5P6818系统支持
S5P6818系统支持phone


规格参数

FET6818-C核心板参数表
CPU型号 S5P6818 架构 ARM Cortex-A53
主频 1.4GHz 核心数 8
内存 1GB DDR3(可选2GB DDR3) 存储 8GB eMMC
尺寸 60*45mm 连接方式 板对板连接器
电源管理 NXE2000 工作电压 直流4.2V
工作温度 0℃~+70℃(实测-20℃~+70℃) 工作湿度 10-90%RH无凝露
操作系统 Android5.1.1、Linux3.4.39、QT5.6、QT4.8.6
FET6818-C核心板功能参数表
功能 数量 参数
显示 LCD 1 RGB888 24位,最高分辨率:2048x1280
LVDS 1 支持JEIDA和VESA输出模式,4个数据通道,1个时钟通道,最高分辨率:2048x1280
HDMI 1 HDMI 1.4,最高分辨率1080x1920
MIPI_DSI 1 MIPI DSI SPEC V1.01r11,最高4个数据通道,最高分辨率:1920x1200
CAMERA MPEG 2 8位并行接口,最大支持5-Megapixel;
MIPI_CSI 1 D-PHY spec V1.00,最大支持5-Megapixel
SD/MMC/SDIO 2 CPU最多支持3路,核心板引出2路SD/MMC接口,eMMC占用一路没有引出核心板
USB HOST 1 USB 2.0 HOST(最高支持 480 Mbps),带集成 HS USB Phy
USB OTG 1 USB 2.0 OTG (最高支持 480 Mbps),带集成 HS USB Phy
UART 6 每个最高支持 5.0 Mbps;
IIC 3 支持100kbit/s和400kbit/s
IIS 3 最多支持3路 IIS 接口
SPI 3 最多支持3路SPI接口
Ethernet 1 10/100/1000Mbps自适应;
PWM 4 4路PWM输出
SPDIF 1 支持SPDIF接口
ADC 7 12位分辨率,最大输入频率100KHz,电源输入范围:0-1.8V
外部总线 1 最高数据总线宽度:16位,最高地址总线位数17位
JTAG 1 标准JTAG调试接口
Android 5.1.1
编译器 arm-eabi-gcc-4.8、OpenJDK 7.0
烧写方式 支持SD卡一键烧写
U-boot 启动方式选择
内核版本 Linux 3.4.39
Android版本 Android 5.1.1
支持驱动 eMMC驱动 UART/RS232串口驱动
SD卡驱动 RS485驱动
LVDS显示屏驱动 Adc驱动
LCD显示屏驱动 加速度传感器驱动
Mipi显示屏驱动 红外驱动
HDMI显示屏驱动 RTC实时时钟驱动
LCD/MIPI/LVDS电容触摸驱动 IO驱动
PWM控制驱动 LED灯驱动
LCD/MIPI/LVDS屏幕背光驱动,支持255级可调 用户按键驱动
并口摄像头OV5640驱动 I2C接口驱动
Mipi摄像头OV5645驱动 SPI接口驱动
千兆以太网驱动 USB HOST驱动,支持鼠标,键盘
4G模块驱动 USB DEVICE 驱动
蓝牙模块驱动 WM8960音频驱动
Wifi模块驱动 休眠唤醒驱动
Linux Console
交叉编译器 arm-cortex_a9-eabi-4.7-eglibc-2.18
烧写方式 支持SD卡一键烧写 支持USB烧写
UBoot 启动方式选择
Linux内核 版本:linux3.4.39 LCD背光驱动,支持255级可调
支持EXT/NFS/VFAT等格式的文件系统 LCD驱动(标清7")
eMMC驱动 USB Host驱动: 支持U盘,USB Hub,USB键鼠等
看门狗驱动 USB Device驱动
RTC驱动 TF/SD/MMC卡驱动
IO驱动 串口驱动
用户按键驱动 WM8960 音频驱动
SPI驱动 以太网络
I2C驱动 3G驱动
摄像头驱动OV5640 USB转串口驱动
PWM控制驱动 Mipi 7寸屏驱动
电容触摸驱动 LVDS驱动
实用APP WiFi 配置工具 SDIO wifi
telnet 按键测试
RTC测试 录音放音测试
摄像头测试 ADC测试
IP/Mac地址修改 FTP 网络工具
触摸/鼠标切换模式 lighttpd 的Web Server
TTL转RS232 屏幕背光调节测试
串口测试 播放视频和mp3文件测试
录音/播放测试 看门狗
GPRS上网 SPI测试
GPS测试
Linux QT 4.8.6
交叉编译器 arm-cortex_a9-eabi-4.7-eglibc-2.18
烧写方式 支持SD卡一键烧写 支持USB烧写
UBoot 启动方式选择
Linux内核 版本:linux3.4.39 LCD背光驱动,支持255级可调
支持EXT/NFS/VFAT等格式的文件系统 LCD驱动(标清7")
eMMC驱动 USB Host驱动: 支持U盘,USB Hub,USB键鼠等
看门狗驱动 USB Device驱动
RTC驱动 TF/SD/MMC卡驱动
IO驱动 串口驱动
用户按键驱动 WM8960 音频驱动
SPI驱动 以太网络
I2C驱动 3G驱动
摄像头驱动OV5640 USB转串口驱动
PWM控制驱动 Mipi 7寸屏驱动
电容触摸驱动 LVDS驱动
实用APP GPS测试 GPRS上网
RTC测试 录音放音测试
摄像头测试 ADC测试
IP/Mac地址修改 看门狗
触摸/鼠标切换模式 lighttpd 的Web Server
TTL转RS232 屏幕背光调节测试
串口测试 播放视频和mp3文件测试
录音/播放测试 SDIO wifi
开发板功耗实测如下表
开发板名称 操作系统 测试项目 工作电压 工作电流
瞬时峰值Ma 稳定值Ma
OK6818-C开发板 Andriod 带7寸MIPI电容屏+视频播放 5V±5% 1134 843
带七寸MIPI电容屏+无操作 5V±5% 1134 711
带7寸电容屏+视频播放 5V±5% 1030 733
带七寸电容屏+无操作 5V±5% 1030 624
不接显示屏+无操作 5V±5% 714 351
