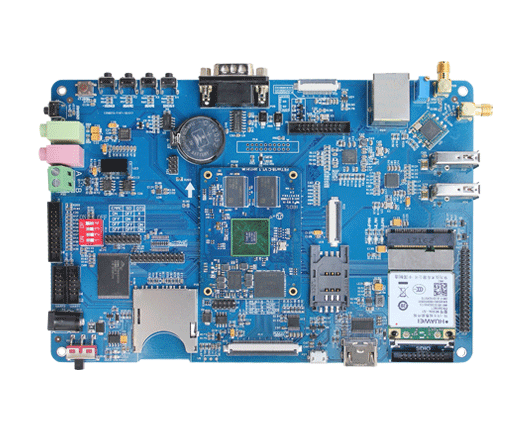

OK4418-C2/OK6818-C2开发板
采用核心板+底板的结构方式，底板可适配FET4418-C与FET6818-C两款核心板。本产品在OK4418-C/OK6818-C的基础上，增加并行总线的同时，尽可能保留了更多功能接口，如：HDMI、LVDS、MIPI-DSI、MIPI-CSI、SD卡、串口、音频、千兆网等，并在底板上板载了并行总线接口的Nor Flash，便于用户对并行总线的开发评估，同时引出排针，方便连接外设进行二次开发。
高速并行总线
支持16位数据，17位地址并行总线，
板载32MB NorFlash，便于评估开发，数据读取速率
(1)
8MByte/s
(2)
高性能实现流畅互动体验
搭载四核/八核处理器，主频1.4GHz，支持2D/3D图形加速，
1080P硬件编解码，高性能带来更流畅体验，能够处理复杂的互动操作
丰富的显示接口
完善的系统支持
操作系统支持android5.11/Linux3.4.39+QT4.8.6
OK4418/6818-C2开发板接口展示
应用领域
适用于医疗、电力、仪器仪表、多媒体、数字标牌、安防、车载、教学、智能家居等领域
▊
规格参数
| FET4418-C与FET6818-C核心板参数表 | |||
|---|---|---|---|
| CPU型号 | S5P4418XCO-LA40 | 架构 | ARM Cortex-A9 |
| 主频 | 1.4GHz | 核心数 | 4（FET6818-C为8核） |
| 内存 | 1GB DDR3（可选2GB DDR3） | 存储 | 8GB eMMC |
| 尺寸 | 60*45mm | 连接方式 | 板对板连接器 |
| 电源管理 | NXE2000 | 工作电压 | 直流4.2V |
| 工作温度 | 0℃-70℃ | 工作湿度 | 10-90％RH无凝露 |
| 操作系统 | Android5.1.1、Linux3.4.39、QT5.6、QT4.8.6 | ||
| FET4418-C与FET6818-C核心板参数表 | ||||||
|---|---|---|---|---|---|---|
| 功能 | 数量 | 参数 | ||||
| 显示 | LCD | 1 | RGB888 24位，最高分辨率：2048x1280 | |||
| LVDS | 1 | 支持JEIDA和VESA输出模式，4个数据通道，1个时钟通道，最高分辨率：2048x1280 | ||||
| HDMI | 1 | HDMI 1.4，最高分辨率1080x1920 | ||||
| MIPI_DSI | 1 | MIPI DSI SPEC V1.01r11，最高4个数据通道，最高分辨率：1920x1200 | ||||
| CAMERA | MPEG | 2 | 8位并行接口，最大支持5-Megapixel； | |||
| MIPI_CSI | 1 | D-PHY spec V1.00，最大支持5-Megapixel | ||||
| SD/MMC/SDIO | 2 | CPU最多支持3路，核心板引出2路SD/MMC接口，eMMC占用一路没有引出核心板 | ||||
| USB HOST | 1 | USB 2.0 HOST（最高支持 480 Mbps），带集成 HS USB Phy | ||||
| USB OTG | 1 | USB 2.0 OTG （最高支持 480 Mbps），带集成 HS USB Phy | ||||
| UART | 6 | 每个最高支持 5.0 Mbps； | ||||
| IIC | 3 | 支持100kbit/s和400kbit/s | ||||
| IIS | 3 | 最多支持3路 IIS 接口 | ||||
| SPI | 3 | 最多支持3路SPI接口 | ||||
| Ethernet | 1 | 10/100/1000Mbps自适应； | ||||
| PWM | 4 | 4路PWM输出 | ||||
| SPDIF | 1 | 支持SPDIF接口 | ||||
| ADC | 7 | 12位分辨率，最大输入频率100KHz，电源输入范围：0-1.8V | ||||
| 外部总线 | 1 | 最高数据总线宽度：16位，最高地址总线位数17位 | ||||
| JTAG | 1 | 标准JTAG调试接口 | ||||
| 底板参数 | |||||
|---|---|---|---|---|---|
| 功能 | 数量 | 参数 | |||
| 显示 | LVDS | 1 | 8位，2.0mm间距双排插针引出，支持电容触摸 | ||
| HDMI | 1 | HDMI 1.4，HDMI-A插座 | |||
| LCD | 1 | RGB888 24位，支持电容/电阻触摸 | |||
| MIPI | 1 | 4组差分对，支持电容触摸 | |||
| CAMERA | MIPI | 1 | 支持OV5645 MIPI接口摄像头，为500W像 | ||
| Audio | 1 | 1*MIC，1*Phone | |||
| SD/MMC/SDIO | 1 | SD卡，兼容SD、SDHC和SDXC（UHS-I） | |||
| SDIO | 1 | 由2.0mm间距20Pin双排插针引出 | |||
| USB Host | 2 | 由集线器扩展,USB 2.0（最高支持 480 Mbps | |||
| USB OTG | 1 | 标准micro USB插座,USB 2.0 OTG （最高支持 480 Mbps） | |||
| UART | 3 | 除UART0为232电平外均为TTL电平，每个最高支持 5.0 Mbps； 2个三线串口 | |||
| IIC | 2 | IIC1和IIC2为CPU源生I2C | |||
| Ethernet | 1 | 10/100/1000Mbps自适应 | |||
| WiFi | 1 | 模块型号：RL-UM02WBS-8723BU-V1.2 WiFi 标准：IEEE 802.11b/g/n 2.4GHz Bluetooth 标准：BT V2.1/BT V3.0/BT V4.0 | |||
| Bluetooth | 1 | ||||
| RS485 | 1 | 隔离RS485输出 | |||
| Mini-PCIE | 1 | 支持Mini-PCIE接口的3G、4G模块 | |||
| 红外接收头 | 1 | 默认空焊 | |||
| ADC | 1 | 使用CPU自带ADC外接精密电位器 | |||
| 按键 | 6 | 1个复位按钮，1个电源按钮，4个功能按键 | |||
| 内存地址总线 | 1 | 17位地址总线通过2.0mm间距双排针引出 | |||
| 内存数据总线 | 1 | 16位数据总线通过2.0mm间距双排针引出 | |||
| NORFLASH | 1 | 32MB NORFLASH芯片 | |||
| 开发板功耗实测如下表 | |||||
|---|---|---|---|---|---|
| 开发板名称 | 操作系统 | 测试项目 | 工作电压 | 工作电流 | |
| 瞬时峰值Ma | 稳定值Ma | ||||
| OK4418-C开发板 | Andriod | 带7寸MIPI电容屏+视频播放 | 5V±5% | 1134 | 843 |
| 带七寸MIPI电容屏+无操作 | 5V±5% | 1134 | 711 | ||
| 带7寸电容屏+视频播放 | 5V±5% | 1030 | 733 | ||
| 带七寸电容屏+无操作 | 5V±5% | 1030 | 624 | ||
| 不接显示屏+无操作 | 5V±5% | 714 | 351 | ||
| 开发板功耗实测如下表 | |||||
|---|---|---|---|---|---|
| 开发板名称 | 操作系统 | 测试项目 | 工作电压 | 工作电流 | |
| 瞬时峰值Ma | 稳定值Ma | ||||
| OK6818-C开发板 | Andriod | 带7寸MIPI电容屏+视频播放 | 5V±5% | 1129 | 819 |
| 带七寸MIPI电容屏+无操作 | 5V±5% | 1129 | 609 | ||
| 带7寸电容屏+视频播放 | 5V±5% | 1213 | 705 | ||
| 带七寸电容屏+无操作 | 5V±5% | 1213 | 679 | ||
| 不接显示屏+无操作 | 5V±5% | 703 | 427 | ||
