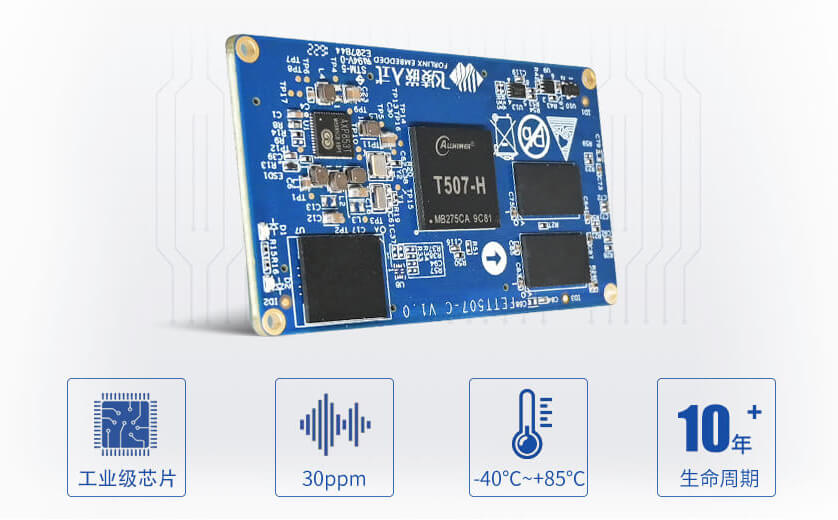

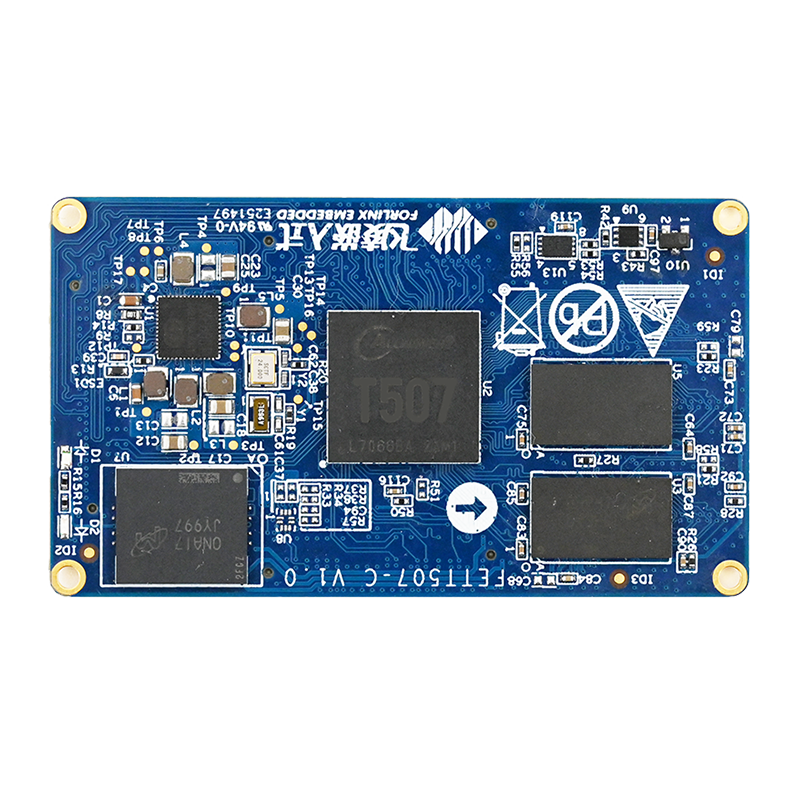

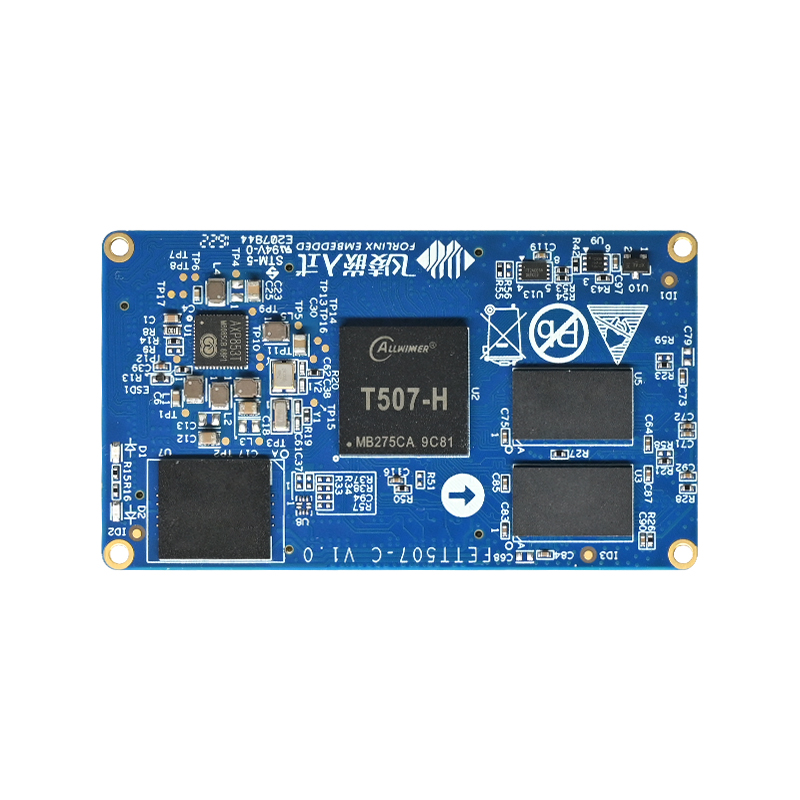

FETT507-C核心板集成全志T507四核工业级处理器设计开发，Cortex-A53架构，主频1.5GHz，集成G31 GPU，内存2GB DDR3L，存储8GB eMMC。整板工业级运行温宽，支持绝大部分当前流行的视频及图片格式解码，具有稳定可靠的工业级产品性能、低功耗以及丰富的用户接口等优势，搭载Linux、Android、Ubuntu操作系统，适用于车载电子、电力、医疗、工业控制、物联网、智能终端等领域。
高性能

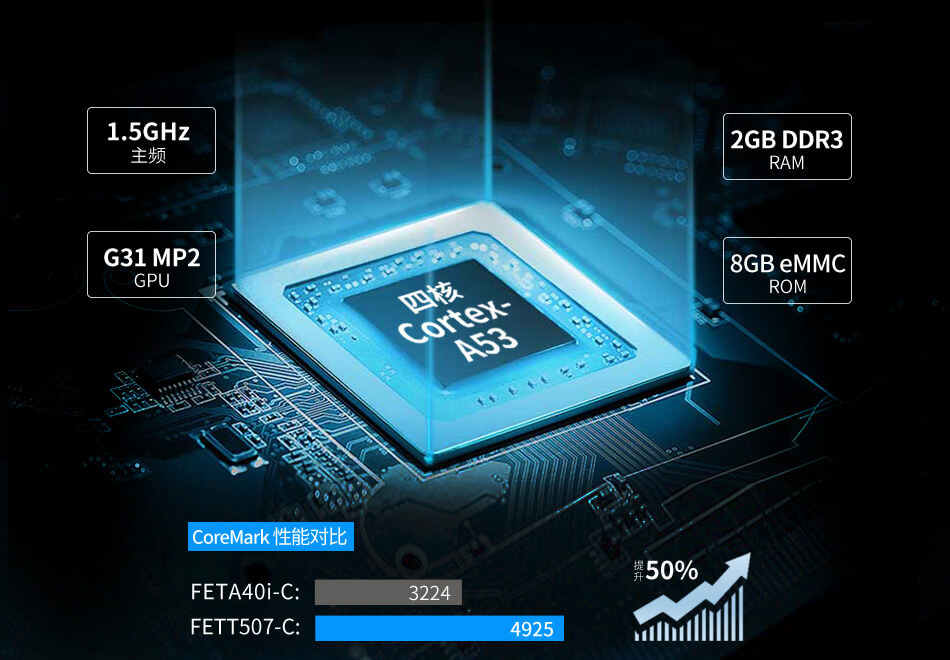

FETT507-C核心板CPU为四核Cortex-A53，1.5GHz主频； GPU为G31 MP2；核心板集成2GB DDR3 RAM，8GB eMMC ROM， 可流畅运行Android、Ubuntu、Linux操作系统。
超低功耗 满足无风扇设计场景
采用Cortex-A53低功耗架构，CPU满载功耗仅2.25W， 方便产品无风扇设计，提高产品长期运行可靠性。

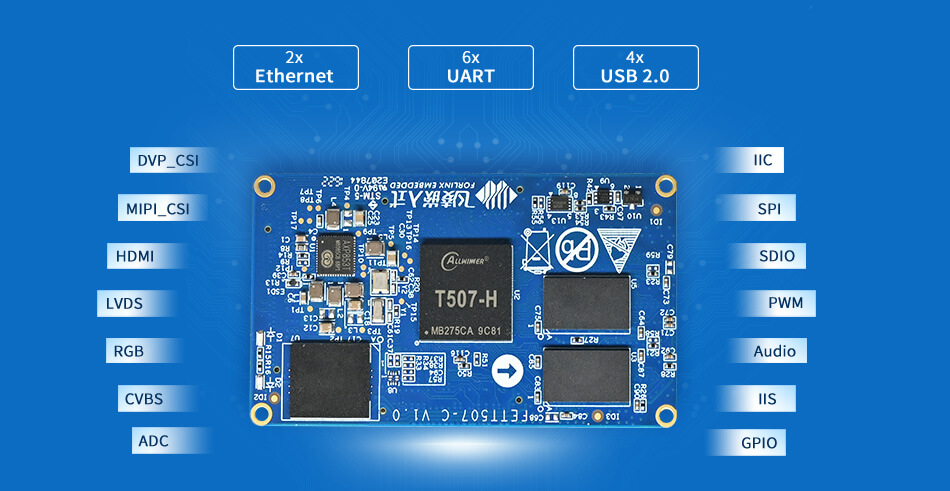

丰富的功能接口
多种显示接口
支持RGB、LVDS、HDMI以及CVBS四种显示输出接口， 可支持双屏同显、双屏异显，满足多屏应用场景需求。
4K显示输出
支持HDMI 2.0a接口，最大显示输出分辨率高达4K。
支持4K硬件编解码

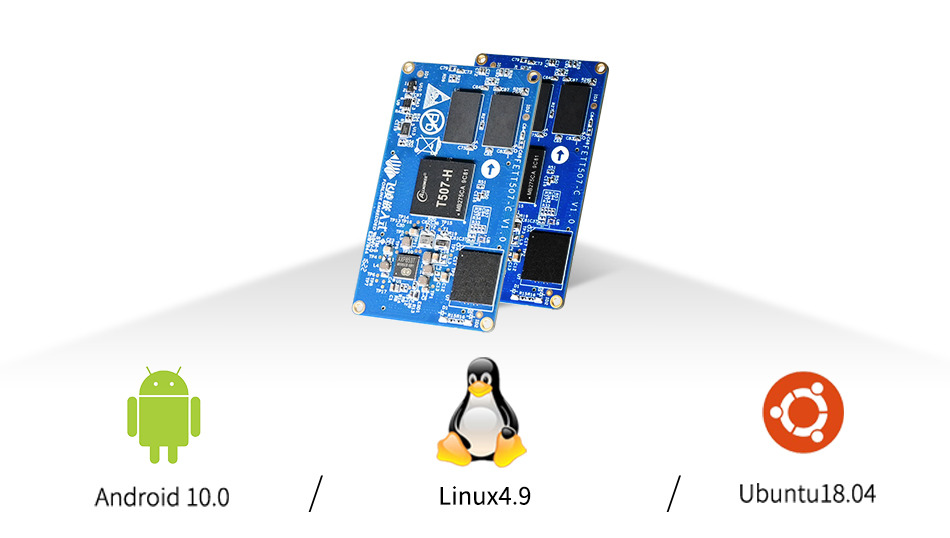

操作系统

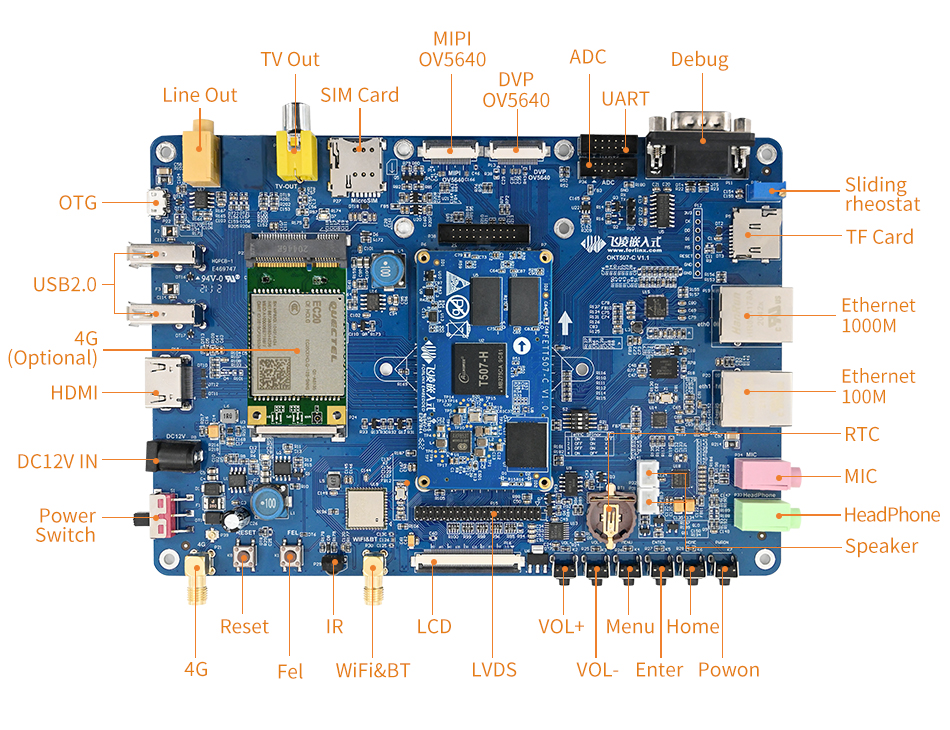

OKT507-C开发板
核心板提供配套OKT507-C开发板，集成丰富的功能接口，产品评估更简单。
产品应用领域
适用于车载电子、电力、医疗、工业控制、物联网、智能终端等领域。
-
▊ 规格参数

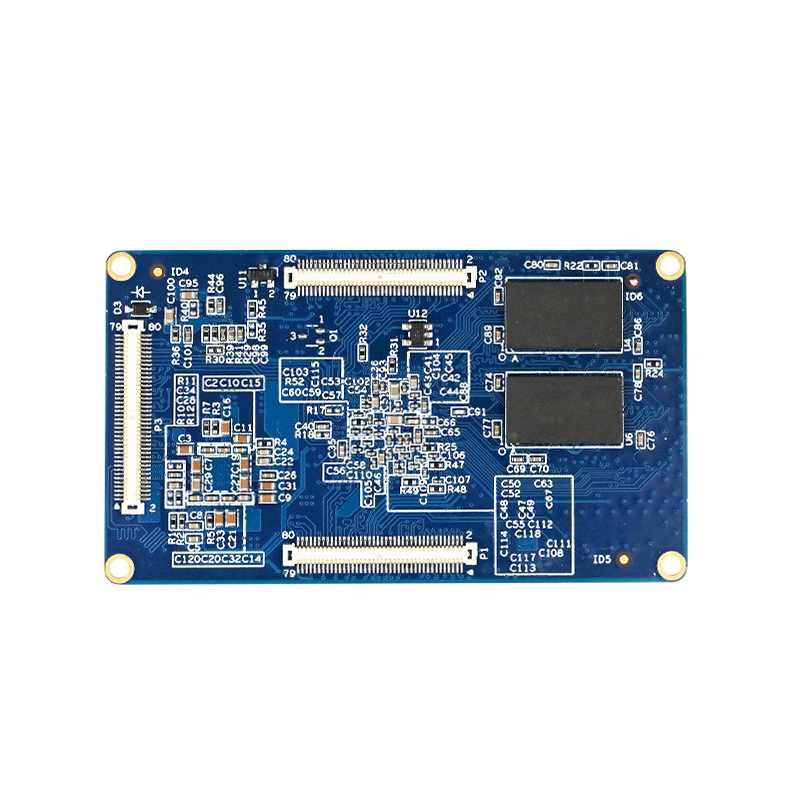

FETT507-C核心板基础参数 CPU 全志T507 架构 四核Cortex-A53 主频 1.5GHz RAM 2GB DDR3L ROM 8GB eMMC 工作温度 -40℃~ +85℃ 机械尺寸 40mm*70mm 接口方式 超薄板对板连接器 工作电压 5V OS Linux4.9+QT5.12、Android10、Ubuntu18.04* 图形处理器 G31 MP2 支持OpenGL ES 3.2/2.0/1.0，Vulkan1.1，OpenCL 2.0
FETT507-C核心板功能参数 功能 数量 参数 TVOUT 1 CVBS 输出，支持NTSC和PAL模式 HDMI 1 Video：
- 2D Video最高支持 4K@60fps；
- 3D Video最高支持 4K@30fps；
Audio：
-支持IEC60985 L-PCM未压缩音频格式，最高支持 192 kHz；
-支持IEC61937 压缩音频格式，最高支持 1536 kHz
LCD/LVDS 1 LCD与LVDS复用；
LCD：
- RGB接口（DE/SYNC模式）最高支持1920x1080@60fps；
- Serial RGB/dummy RGB接口最高支持800x480@fps；
- i8080接口最高支持800x480@60fps；
- BT656接口支持1280x720@60fps或1920x1080@30fps；
- 支持RGB888、RGB565、RGB666模式；
- 支持R/G/B通道独立性的Gamma校正
LVDS：
- 双通道最高支持1920x1080@60fps；
- 单通道最高支持1366x768@60fps

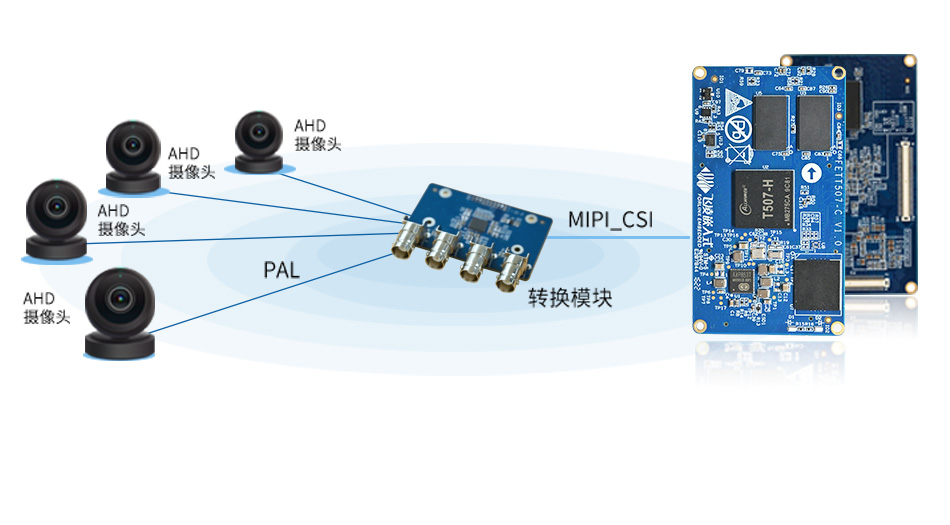

MIPI_CSI 1 支持图像裁剪功能；
支持MIPI Version 1.0；
最高支持 1.0Gbps/Lane；
最大的视频捕获率为 8M@30fps or 4*1080p@25fps（目前只支持720p，1080p正在开发中）；
CSI_DVP 1 支持8/10/12/16 bit DC接口；
支持BT656，BT601，BT1120接口；
支持 ITU-R BT.656 时分复用格式，最高支持 4*720p@30fps id DDR 采样模式；
支持 进度和交错视频输入；
最大的视频捕获率为 5M@15fps和1080p@30fps；
最大像素时钟为148.5MHz
USB2.0 4 OTG：
- 支持1路；
- 在主模式下支持High-Speed (HS,482)，Full-Speed(FS,12Mbit/s) 和 Low-Speed (LS,1.5Mbit/s)；
- 在从模式下支持High-Speed (HS,482 Mbit/s)和Full-Speed (FS,12Mbit/s)
HOST：
- 支持3路；
- 支持High-Speed (HS,482 Mbit/s),Full-Speed(FS,12Mbit/s) 和Low-Speed(LS,1.5Mbit/s)设备
SD 2 SDHC0（SD3.0）：
- 4bit 总线位宽；
- SDR 模式 50MHz@3.3V IO pad；
- SDR 模式 150MHz@1.8V IO pad；
- DDR 模式 50MHz@3.3V IO pad SDHC1(SDIO3.0)：
- 4bit 总线位宽；
- SDR 模式 50MHz@3.3V IO pad；
- DDR 模式 50MHz@3.3V IO pad
RMII 1 10/100Mbps自适应 RGMII 1 10/100/1000 Mbps 自适应；RGMII可以复用为RMII，实现双百兆 UART ≤6 UART0、UART5：2线，UART1、UART2、UART3、UART4：4线；
兼容行业标准16550 UARTs；
速度最高支持4Mbit/s；
支持5～8数据位和1/1.5/2停止位；
支持RS-485/9-bit模式；
TWI ≤5 支持标准模式（最高支持 100kbit/s）和快速模式（最高支持 400kbit/s） SPI ≤2 支持3线/4线 SPI； 最大传输速率为100MHz SCR 1 支持ISO/IEC 7816-3:1997（E）和EMV2000(4.0)规范 PWM ≤6 3个PWM对：PWM01由PWM0和PWM1组成，PWM23由PWM2和PWM3组成，PWM45由PWM4和PWM5组成；
支持脉冲（可配置），周期和互补对输出；
支持捕获输入；
可编程死区输出；
内置可编程死区时间发生器，可控死区时间；
三种输出波形：连续波形，脉冲波形，互补波形；
输出参考范围：0～24MHz/100MHz； 占空比：0%～100%；
最小分辨率：1/65536； 支持PWM 输出和输入中断
JTAG ≤1 CIR 1 支持NEC格式数据；
支持遥控器或无线键盘的CIR；
64x8 bit FIFO 用于数据 buffer；
采样时钟高达1MHz
GPADC 4 支持4路通用ADC，12位分辨率；
最大采样率1MHz；
支持数据比较和中断；
支持DMA传输；
信号输入范围：0～1.8V；
支持三种工作模式：单次转换、连续转换、突发转换
LRADC 1 6位分辨率
采样率高达2kHz
按键保持和普通按键
支持正常，连续和单一工作模式
电源电压：1.8V
电源参考电压：1.35V，模拟输入
检测电压范围：0〜LEVELB（最大值为1.266V）
LINEIN TBD 1 引脚预留，暂未开发支持 LINEOUT 1 支持动态范围控制器调
整DAC播放；
2个音频DAC通道：
- 支持16-bit和20-bit采样率；
- 8kHz ~ 192kHz 采样率；
- 95±2db SNR@A-weight，-80±3db THD+N，输出幅值最高 0.55Vrms 1个音频输出：
- 一个差分LINEOUTP/N或单端LINEOUTL/R
DMIC 1 支持最大8个数字PDM麦克风；
支持8kHz to 48kHz采样率
OWA 1 1路OWA发送 I2S ≤4 内置一个音频 HUB；
支持 2 路Digital Audio MIXER(DAM)；
支持3路I2S/PCM接口连接外部设备，和1路I2S/PCM连接内部HDMI；
支持左对齐、右对齐、标准I2S、PCM、tdM模式；
I2S支持8个通道，32-bit/192kbit 采样率；
I2S和TMD模式支持最大16通道，32-bit/96kbit 采样率
注："TBD"表示现阶段暂未开发功能
注：表中参数为硬件设计或CPU理论值。
-
