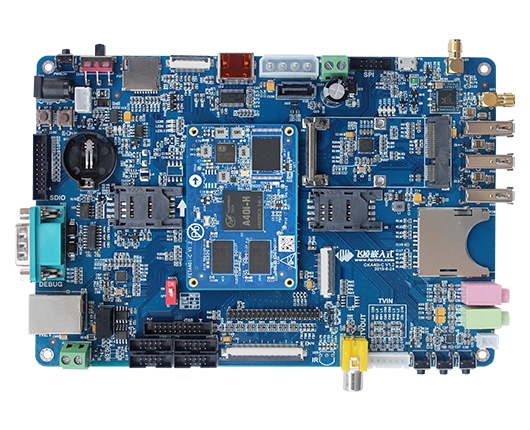

OKA40i-C 开发板
OKA40i开发板采用底板+核心板结构，基于全志工控 行业平台级处理器四核Cortex-A7 A40i设计，主频1.2GHz，集成MAli400MP2 GPU，内存1GB/2GB DDR3L，存储8GB eMMC。支持绝大部分当前流行的视频及图片格式解码，具有稳定可靠的工业级产品性能和高性价比低功耗等优势，搭载Linux 和Android操作系统，适用于基于视觉交互的工业控制产品，目标应用包含，嵌入式设备、智能终端、工业控制、数据采集、机器视觉 、工业物联网 、移动互联设备、数字标牌等。
特点：
●全志工业级A40I四核Cortex-A7，主频最高为1.2GHz，集成Mali400MP2 GPU；
●支持双屏同显异显和多种显示接口RGB/MIPI /双8位 LVDS /HDMI/TV OUT，1920x1080@60fps；
●支持1路千兆网络，1路百兆网络，支持WIFI/BT4.0，支持4G；
●支持多路摄像头输入，两路DVP摄像头接口，最高支持500W像素，四路TVIN，支持NTSC与 PAL制式
●CPU内部集成Audio Codec，支持1路差分PHONEOUT，1路立体声耳机输出 ,1路microphone输入
●外部扩展接口丰富UART *8、SD*4、USB*3、SPI *4、IIC*5、SATA、PWM*8等；
●支持Linux和Android操作系统；
核心板"国产化率100%"报告

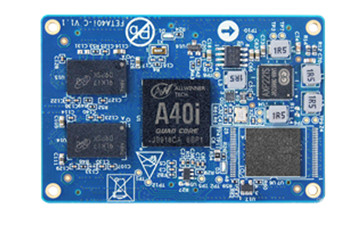

FETA40i-C核心板，经过中国赛宝实验室（电子五所）权威认证，电子元器件国产化率高达100%；物料自主可控，产品生命周期长，全面验证国产化实力，终端用户可放心选用。
10层PCB沉金工艺，运行更稳定！
核心板采用10层PCB沉金工艺设计，充分考虑电磁兼容及信号完整性设计，确保系统稳定运行

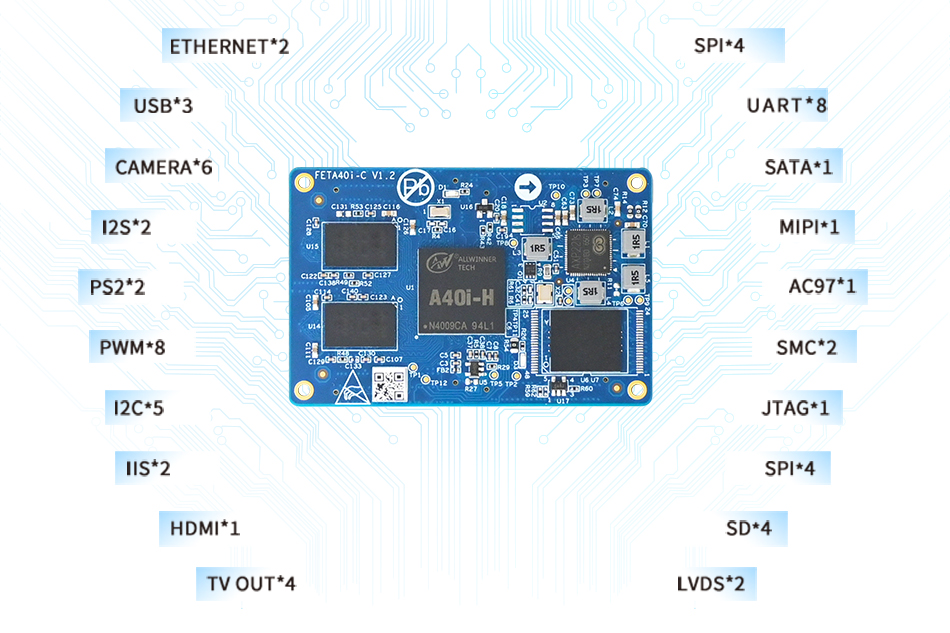

丰富的外部扩展接口
核心板可扩展1路千兆网络、1路百兆网络、8路UART、4路SD、3路USB、 4路SPI、5路IIC、8路PWM、SATA、2路ISO-7816等接口

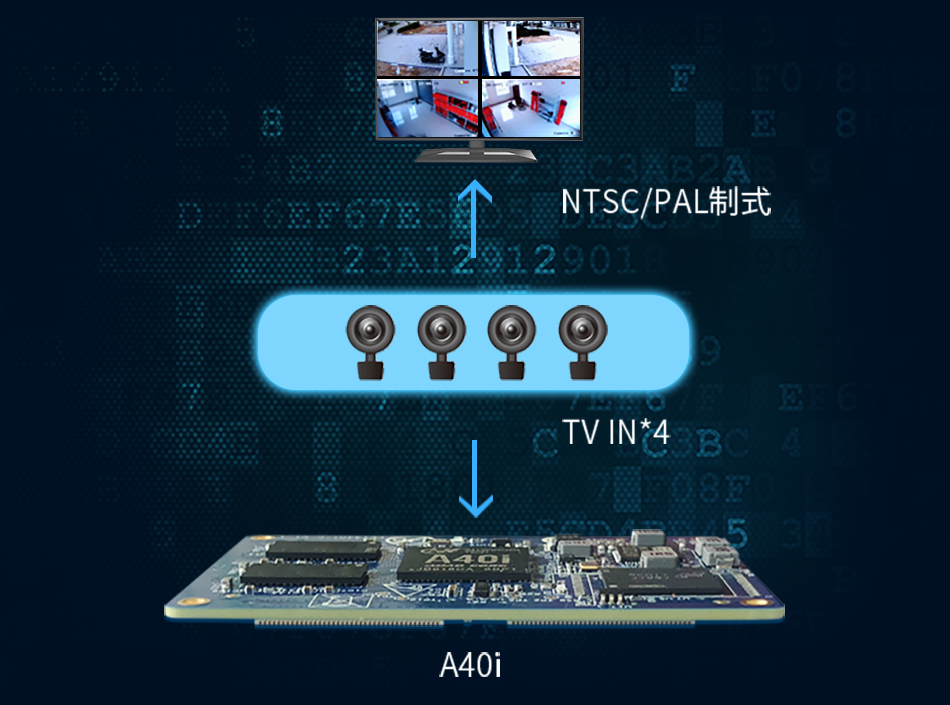

多路视频采集
支持OV5640并口摄像头，500万像素；无需外扩转接模块， 即可同时支持4路CVBS-IN模拟摄像头，NTSC与PAL视频制式，可执行4通道视频同时预览和录制

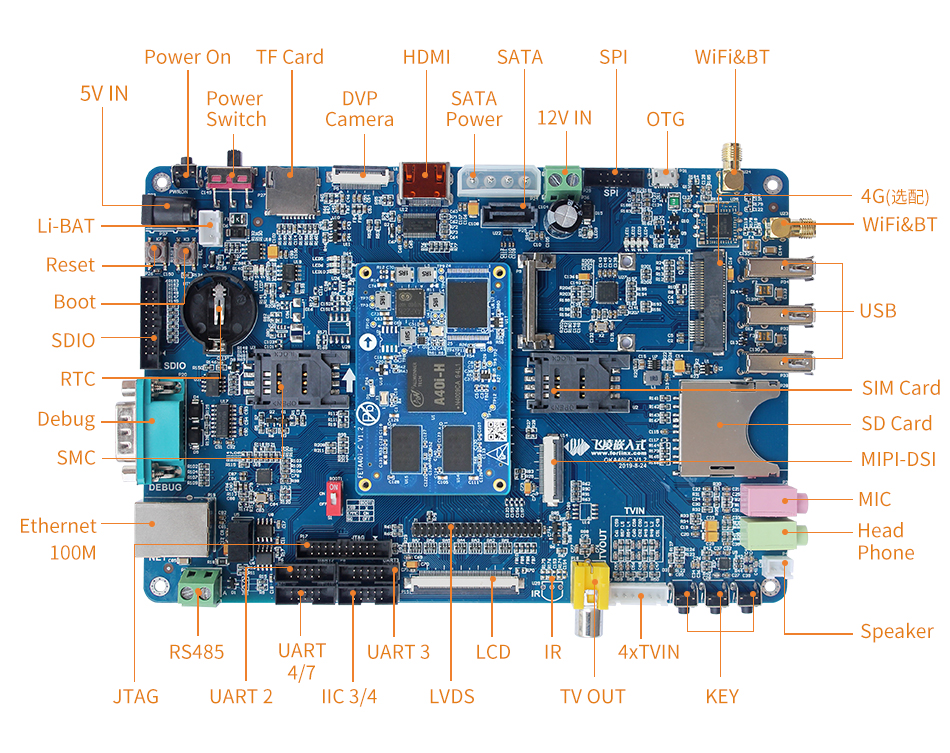

丰富的功能接口
OKA40i-C开发板呢集成丰富的功能接口，满足测试要求产品评估更简单。
深度优化的软件设计
提供Android7.1、Linux3.10+QT5.9操作系统，深度优化的系统内核使系统运行更稳定
-
▊ 规格参数

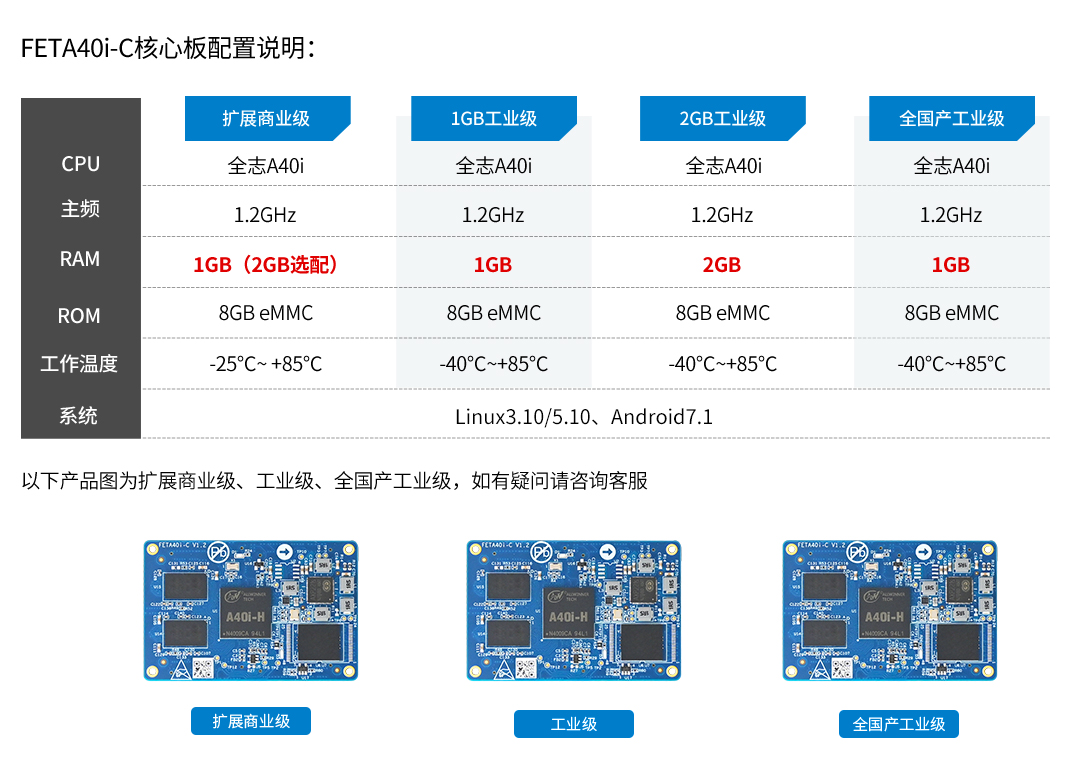

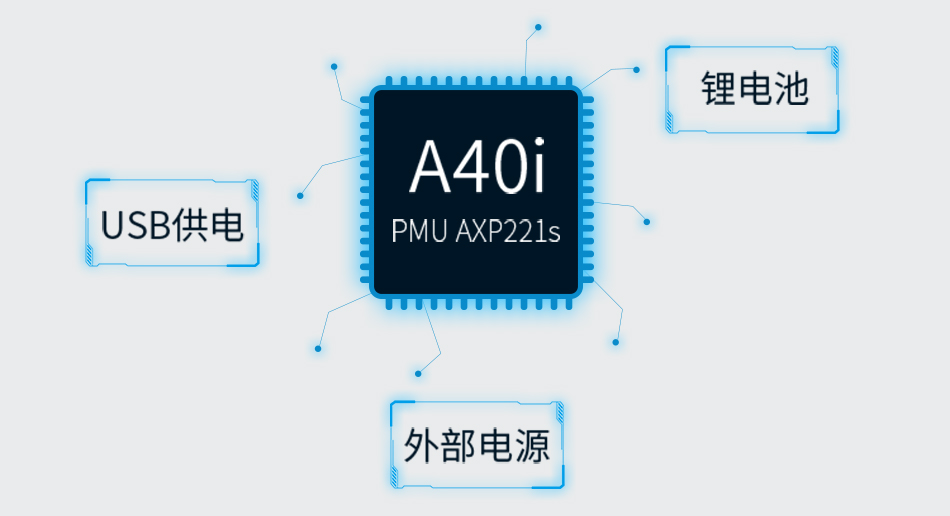

FETA40i-C核心板基础参数表 CPU型号 全志A40i 架构 ARM Cortex-A7 主频 1.2GHz 核心数 4 内存 1GB /2GB DDR3 存储 8GB eMMC 尺寸 68*45mm 连接方式 板对板连接器 电源管理 AXP221S 工作电压 直流4.2V 工作温度 工业级：-40℃~+85℃ 扩展商业级：-25℃~ +85℃ 工作湿度 10-90％RH无凝露 操作系统 Linux3.10+QT5.9、Android7.1 FETA40i-C核心板功能参数表 功能 数量 参数 LCD ≤2 最大RGB888 24位，最高支持1920x1080@60fps； HDMI 1 HDMI 1.4，支持1080p@60fps； HDCP 1.2 加密保护； LVDS 1 2个8位数据通道，2个时钟通道，最大支持1920x1080@60fps MIPI_DSI TBD 1 MIPI DSI V1.01&MIPI D-PHY V1.00，4个数据通道，最大支持1080p@60fps TVOUT 4 4通道CVBS输出，支持NTSC和PAL制式 CAMERA ≤2 CSI0：1个8/16位并行接口（DVP），最大支持5-Megapixel，支持1080p@30fps CSI1：1个8/16/24位并行接口（DVP），最大支持5-Megapixel，支持720p@30fps TVIN 4 4通道CVBS输入，支持NTSC和PAL制式 SD/MMC/SDIO ≤4 最高支持 50MHZ的SD和SDIO卡的1 位或 4 位传输模式规范 SD/MMC/SDIO0 ：4位数据总线（烧写用） SD/MMC/SDIO1 ：4位数据总线 SD/MMC/SDIO2 ：8位数据总线（核心板eMMC占用） SD/MMC/SDIO3 ：4位数据总线 USB HOST 2 USB 2.0 （最高支持 480 Mbps） USB OTG 1 USB 2.0 （最高支持 480 Mbps） IIS/PCM ≤2 最高支持2个 I2S Audio； AUDIO CODEC 1 1路差分PHONEOUT，1路立体声耳机输出 ,1*MIC,1*LINEIN UART ≤8 每个最高支持 115200 UART0 ：3线，debug口 UART1 ：8线串口 UART2/UART3 ：5线串口 UART4/UART5/UART6/UART7 ：3线串口 SPI ≤4 全双工同步串行接口，最大时钟频率为100MHZ。它可配置为支持主 / 从模式，有2个片选来支持多个外设。 IIC ≤5 最大支持400Kbps Ethernet ≤2 1路10/100Mbps自适应； 1路10/100/1000Mbps自适应 PWM ≤8 支持PWM output和capture input JTAG 支持
KeyPad Port 支持 Up to 8*8； KEYADC ≤2 6位，2通道，输入电压范围0-2V，用于模拟按键检测，转换速率最高可达250HZ SMC TBD ≤2 支持ISO/IEC 7816-3:1997(E) 及EMV2000(4.0)标准 CIR ≤2
SATA 1 最大支持3.0Gbps 注1：“TBD”表示现阶段暂未开发功能； 注2：表中参数为硬件设计或CPU理论值。
OKA40i-C开发板参数表 尺寸 130mm×190mm 矩形 PCB 厚度 1.6mm， PCB层数 4 层 PCB 电源 直流5V，或USB供电，或4.2V锂电池供电 工作温度 -40℃-85℃ 工作湿度 10-90％RH无凝露 注1：“TBD”表示现阶段暂未开发功能。OKA40i-C开发板功能参数表 功能 数量 参数 LCD 1 RGB888 24位，最高支持1920*1080@60fps； LVDS 1 支持单/双链路LVDS，最大支持1920*1080@60fps； 与LCD共用一组引脚； MIPI TBD 1 支持4通道MIPI DSI，分辩率最高为1080p@60fps； HDMI 1 带有HDCP 1.2的HDMI 1.4发送器，分辨路高达 1080p@60fps； TVOUT 1 支持NTSC和PAL输出；（核心板4路TVOUT全部引出，底板用了1路） CAMERA 1 8位并行接口（DVP），最大支持5-Megapixel；支持 OV5640；可拍摄的最高分辨率为1080p@30fps； TVIN 4 支持4路CVBS 输入 Audio 1 1*MIC，1*Phone，1*Speaker USB Host 3 由集线器扩展出2路,CPU原生1路，USB 2.0（最高支持 480 Mbps） USB OTG 1 标准micro USB插座,USB 2.0 OTG （最高支持 480 Mbps） Ethernet 1 10/100Mbps自适应，RJ-45接口 WiFi 1 WiFi 标准： IEEE 802.11b/g/n 2.4GHz Bluetooth 标准： BT V2.1/BT V3.0/BT V4.0 Bluetooth 1 SD Card 2 1路SD卡，用于程序烧写； 1路TF卡，用于存储数据； 兼容SD、SDHC和SDXC SDIO 1 由2mm间距20Pin接口插座引出 LED 2 底板预留两个用户LED灯，方便用户调试 PWM 1 接到液晶背光调节 RTP TBD 4 用于电阻触摸板 TWI 4 可工作在标准模式（100kbit/s）或者快速模式（400kbit/s） UART 4 UART2和UART3为5线串口，UART4和UART7为3线串口，3.3V电平 SMART_CARD TBD 1 支持ISO/IEC 7816-3:1997(E)和EMV2000(4.0)Specifications协议； UART Debug 1 RS232电平，DB9接口； JTAG Debug 1
KEY 3 开发板引出一路KEYADC，扩展出三个按键。分别为VOL+、VOL-、HOME。 RS485 1 开发板支持一路RS485，并且做了电源和信号隔离。 SPI 1 SPI2由端子引出 SATA 1 开发板支持SATA接口，最大支持3.0Gbps。 RTC 1 开发板使用外挂RTC，芯片为RX8010SJ。 3G/4G 1 开发板支持mini PCIE接口的3G/4G模块。
-
其它推荐：
FETA40i-C核心板
Allwinner A40i是全志开发的一款工业级处理器，A40i作为全国产工业级芯片中的佼佼者，采用更低功耗的4核ARM Cortex-A7架构,工作温度-40-85℃,是一款高性能低功耗超高性能CPU主芯片。飞凌嵌入式深度研究全志A40i芯片参数、原理图、datasheet规格书推出了以FETA40i核心板为主的一系列全国产工业级嵌入式计算机板卡，并提供了用于评估的A40i工控板、 A40i开发板。

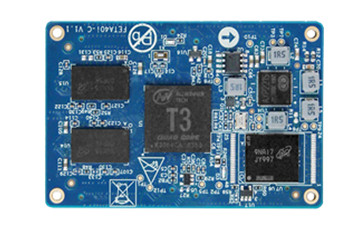

FETT3-C核心板
