OKA40i-C开发板

CPU:A40i

架构:Cortex-A7

主频:1.2GHz

内存:1GB DDR3,2GB DDR3

ROM:8GB eMMC

系统:Linux3.10+QT5.9,Android7.1

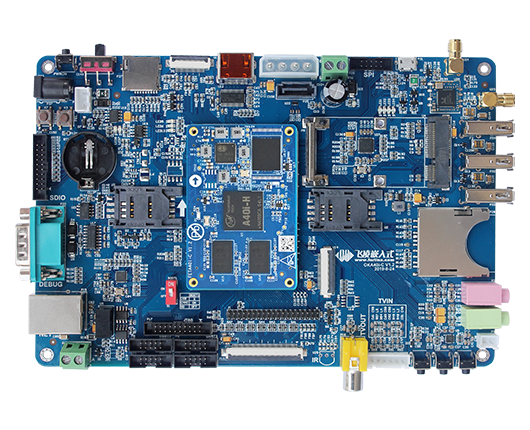

OK A40i -C 开发板


OKA40i开发板采用底板+ 核心板 结构,基于 全志 工控行业平台级处理器四核 Cortex -A7 A40i设计,主频1.2GHz,集成MAli400MP2 GPU,内存1GB/2GB DDR3L,存储8GB eMMC。支持绝大部分当前流行的视频及图片格式解码,具有稳定可靠的工业级产品性能和高性价比低功耗等优势,搭载 Linux和Android操作系统,适用于基于视觉交互的工业控制产品,目标应用包含, 嵌入式 设备、智能终端、工业控制、数据采集、机器视觉、 工业 物联网 、移动互联设备、数字标牌等。
特点:
●全志工业级A40I四核Cortex-A7,主频最高为1.2GHz,集成Mali400MP2 GPU;
●支持双屏同显异显和多种显示接口RGB/MIPI /双8位 LVDS/HDMI/TV OUT,1920x1080@60fps;
●支持1路千兆网络,1路百兆网络,支持WIFI/BT4.0,支持4G;
●支持多路摄像头输入,两路DVP摄像头接口,最高支持500W像素,四路TVIN,支持NTSC与 PAL制式
●CPU内部集成Audio Codec,支持1路差分PHONEOUT,1路立体声耳机输出 ,1路microphone输入
●外部扩展接口丰富UART*8、SD*4、USB*3、SPI*4、IIC*5、SATA、PWM*8等;
●支持Linux和Android操作系统;


国产工业级


适用于军工、政府、金融、轨道交通、电力等

国产工业级A40i领域 国产工业级A40i配置说明
国产工业级A40i领域说明 国产工业级A40i的3种配置说明

全国产工业级


稳定可靠的工业级产品/高性价比

全国产工业级核心板A40i
全国产工业级A7架构核心板A40i

10层PCB沉金工艺,运行更稳定!


核心板采用10层PCB沉金工艺设计,充分考虑电磁兼容及信号完整性设计,确保系统稳定运行

a40i 10层PCB沉金工艺
a40i采用10层PCB沉金工艺

立体音质 高清输出


多种显示接口,RGB/HDMI/双8 LVDS/MIPI,支持双屏同显和1920x1080@60fps并支持多种硬件视频编解码格式;内部集成音频编解码器,无需外扩音频芯片

a40i立体音质,高清输出
a40i音视频

丰富的外部扩展接口


核心板可扩展1路千兆网络、1路百兆网络、8路UART、4路SD、3路USB、4路SPI、5路IIC、8路PWM、SATA、2路ISO-7816等接口

a40i外部扩展接口
a40i外部扩展接口丰富

多路视频采集


支持OV5640并口摄像头,500万像素;无需外扩转接模块,即可同时支持4路CVBS-IN模拟摄像头,NTSC与PAL视频制式,可执行4通道视频同时预览和录制

a40i多路视频采集
a40i视频采集

灵活配置的电源解决方案


核心板采用专为多核CPU设计的低功耗PMU AXP221s,配置灵活满足多核处理器对复杂电源的精确控制要求,支持外部电源、锂电池、USB三种供电方式。

a40i电源管理
a40i供电方式

深度优化的软件设计


提供Android7.1、Linux3.10+QT5.9操作系统,深度优化的系统内核使系统运行更稳定

a40i系统支持
a40i系统os


广泛适用于工控、医疗、多媒体、 安防、车载、金融、教学、电力、通讯、 充电桩智能家居、消费电子、手持设备、显示控制等领域

a40i应用支持 A40i多丰富的硬件资料
a40i应用领域 A40i多丰富的硬件资料phone


嵌入式硬件设计手册、嵌入式Linux开发手册
嵌入式开发环境搭建手册、接口驱动程序
应用开发示例等,一切应有尽有只为您更方便开发产品。


技术支持热线、技术交流论坛、技术支持邮箱
随时待命只为您的产品保驾护航。

A40i核心板 技术支持方式
A40i核心板 技术支持方式phone

规格参数


FETA40i-C核心板基础参数表
CPU型号 全志A40i 架构 ARM Cortex-A7
主频 1.2GHz 核心数 4
内存 1GB /2GB DDR3 存储 8GB eMMC
尺寸 68*45mm 连接方式 板对板连接器
电源管理 AXP221S 工作电压 直流4.2V
工作温度 工业级:-40℃~+85℃ 扩展商业级:-25℃~ +85℃ 工作湿度 10-90%RH无凝露
操作系统 Linux3.10+QT5.9、Android7.1
FETA40i-C核心板功能参数表
功能 数量 参数
LCD ≤2 最大RGB888 24位,最高支持1920x1080@60fps;
HDMI 1 HDMI 1.4,支持1080p@60fps;  HDCP 1.2 加密保护;
LVDS 1 2个8位数据通道,2个时钟通道,最大支持1920x1080@60fps
MIPI_DSI TBD 1 MIPI DSI V1.01&MIPI D-PHY V1.00,4个数据通道,最大支持1080p@60fps
TVOUT 4 4通道CVBS输出,支持NTSC和PAL制式
CAMERA ≤2 CSI0:1个8/16位并行接口(DVP),最大支持5-Megapixel,支持1080p@30fps CSI1:1个8/16/24位并行接口(DVP),最大支持5-Megapixel,支持720p@30fps
TVIN 4 4通道CVBS输入,支持NTSC和PAL制式
SD/MMC/SDIO ≤4 最高支持 50MHZ的SD和SDIO卡的1 位或 4 位传输模式规范 SD/MMC/SDIO0 :4位数据总线(烧写用) SD/MMC/SDIO1 :4位数据总线 SD/MMC/SDIO2 :8位数据总线(核心板eMMC占用) SD/MMC/SDIO3 :4位数据总线
USB HOST 2 USB 2.0 (最高支持 480 Mbps)
USB OTG 1 USB 2.0 (最高支持 480 Mbps)
IIS/PCM ≤2 最高支持2个 I2S Audio;
AUDIO CODEC 1 1路差分PHONEOUT,1路立体声耳机输出 ,1*MIC,1*LINEIN
UART ≤8 每个最高支持 115200 UART0 :3线,debug口 UART1 :8线串口 UART2/UART3 :5线串口 UART4/UART5/UART6/UART7 :3线串口
SPI ≤4 全双工同步串行接口,最大时钟频率为100MHZ。它可配置为支持主 / 从模式,有2个片选来支持多个外设。
IIC ≤5 最大支持400Kbps
Ethernet ≤2 1路10/100Mbps自适应; 1路10/100/1000Mbps自适应
PWM ≤8 支持PWM output和capture input
JTAG 支持
KeyPad Port 支持 Up to 8*8;
KEYADC ≤2 6位,2通道,输入电压范围0-2V,用于模拟按键检测,转换速率最高可达250HZ
SMC TBD ≤2 支持ISO/IEC 7816-3:1997(E) 及EMV2000(4.0)标准
CIR ≤2
SATA TBD 1 最大支持3.0Gbps

注1:“TBD”表示现阶段暂未开发功能;  注2:表中参数为硬件设计或CPU理论值。


OKA40i-C开发板参数表
尺寸 130mm×190mm 矩形 PCB 厚度 1.6mm,
PCB层数 4 层 PCB 电源 直流5V,或USB供电,或4.2V锂电池供电
工作温度 -40℃-85℃ 工作湿度 10-90%RH无凝露
OKA40i-C开发板功能参数表
功能 数量 参数
LCD 1 RGB888 24位,最高支持1920*1080@60fps;
LVDS 1 支持单/双链路LVDS,最大支持1920*1080@60fps; 与LCD共用一组引脚;
MIPI TBD 1 支持4通道MIPI DSI,分辩率最高为1080p@60fps;
HDMI 1 带有HDCP 1.2的HDMI 1.4发送器,分辨路高达 1080p@60fps;
TVOUT 1 支持NTSC和PAL输出;(核心板4路TVOUT全部引出,底板用了1路)
CAMERA 1 8位并行接口(DVP),最大支持5-Megapixel;支持 OV5640;可拍摄的最高分辨率为1080p@30fps;
TVIN 4 支持4路CVBS 输入
Audio 1 1*MIC,1*Phone,1*Speaker
USB Host 3 由集线器扩展出2路,CPU原生1路,USB 2.0(最高支持 480 Mbps)
USB OTG 1 标准micro USB插座,USB 2.0 OTG (最高支持 480 Mbps)
Ethernet 1 10/100Mbps自适应,RJ-45接口
WiFi 1 模块型号: RL-UM02WBS-8723BU-V1.2 WiFi 标准: IEEE 802.11b/g/n 2.4GHz Bluetooth 标准: BT V2.1/BT V3.0/BT V4.0
Bluetooth 1
SD Card 2 1路SD卡,用于程序烧写; 1路TF卡,用于存储数据; 兼容SD、SDHC和SDXC
SDIO 1 由2mm间距20Pin接口插座引出
LED 2 底板预留两个用户LED灯,方便用户调试
PWM 1 接到液晶背光调节
RTP TBD 4 用于电阻触摸板
TWI 4 可工作在标准模式(100kbit/s)或者快速模式(400kbit/s)
UART 4 UART2和UART3为5线串口,UART4和UART7为3线串口,3.3V电平
SMART_CARD TBD 1 支持ISO/IEC 7816-3:1997(E)和EMV2000(4.0)Specifications协议;
UART Debug 1 RS232电平,DB9接口;
JTAG Debug 1
KEY 3 开发板引出一路KEYADC,扩展出三个按键。分别为VOL+、VOL-、HOME。
RS485 1 开发板支持一路RS485,并且做了电源和信号隔离。
SPI 2 SPI0接norflash,SPI2由端子引出
SATA TBD 1 开发板支持SATA接口,最大支持3.0Gbps。
RTC 1 开发板使用外挂RTC,芯片为RX8010SJ。
3G/4G 1 开发板支持mini PCIE接口的3G/4G模块。
注1:“TBD”表示现阶段暂未开发功能。
