基于FETMX6UL-C核心板---Lora基站解决方案

原创 2020-03-07 17:48:00 iMX6 Cortex A7

过去两年,整个物联网产业的崛起,很大一部分得益于低功耗广域网络(LPWAN)技术的发展与突破。据GSMA的统计数据,到2020年,整个物联网行业将具备更大发展能力,其中LPWAN的应用连接数将占到物联网广域连接数的60%,其重要性不言而喻。

随着产业的智能化升级,LPWAN在智能停车、智慧出行、智能安防、智能抄表、智能环境监测、结构监测等创新应用方面都有落地案例出现。

LPWAN应用主要分为两大主流阵营,一是由3GPP主推的基于授权频谱,采用蜂窝移动通信技术的NB-IoT,二是LoRa、SigFox等基于非授权频段的应用。其中,LoRa和NB-IoT的应用是主流。相对于SigFox、NB-IoT等,LoRa产业链较为成熟、商业化应用较早。而且LoRa在稳定性、穿透性、抗干扰能力方面也较好,适合于采集频率较低的监测应用。

LoRa接入以太网离不开LoRa网关的支撑,节点将数据发送给网关,网关对数据处理后通过4G、WIFI、Ethernet等方式传输到云服务器端;反之,控制命令通过网络传输给网关后,网关进行命令的解析,发送给指定的节点执行控制命令。



LoRa网关组成框图:

LoRa网关方案特性:

项目

名称

功能描述

系统配置

内核

ARM Cortex-A7 528MHz

RAM

256MB

Flash

256MB

上行通信方式

4G

150Mbps

Ethernet

100Mbps

WiFi

150Mbps

下行通信方式

LoRa


工作环境

工作温度

-40 to +85℃

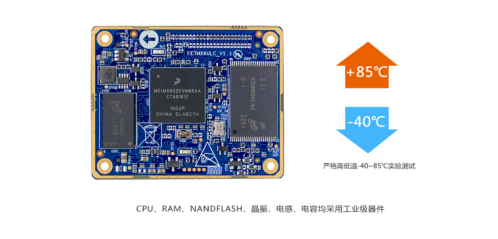

FETMX6UL-C优势:

FETMX6UL-C是一款基于NXP公司ARM Cortex-A7架构i.MX6UltraLite低功耗处理器设计的核心板,运行主频528MHz,独特的电源管理架构相比ARM9系列核心板功耗更低。核心板功能接口资源丰富,支持2路以太网、2路USB HOST、SPI等总线接口。严酷的温度等级测试确保核心板在-40℃~+85℃环境中稳定运行。

FETMX6UL-C核心板参数

 CPU

 NXP 单核 i.MX6UL

 CAN

 2路

 架构

 Cortex-A7

 USB

 2路

 主频

 528MHz

 SD/MMC/SDIO

 2路

 内存

 256MB LvDDR3

 Ethernet

 2路10/100兆以太网

 ROM

 256MB NANDFLASH

 UART/IrDA

 8路

 工作电压

 5V电压供电

 EINT/GPIO

 支持

 图形处理器

 PXP

 Video Coder

 软件编解码

 尺寸

 50mm*40mm

 EBI BUS

 支持

 连接方式

 板对板连接器

 JTAG

 支持

 操作系统

 Linux 3.14.38  LinuxQT4.8.5

 Camera

 1个 5M像素并口

 LCD

 RGB 24位

 PWM

 8路

 Audio

 3路

 ADC

 10路

 I2C

 4路

 ISO7816-3

 2路

 SPI

 4路

 Keypad Port

 8*8

 QSPI

 1路

 SPDIF

 1路
