OKMX6ULL-C开发板

CPU：i.MX6ULL
架构：Cortex-A7
主频：800MHz
内存：512MB DDR3
ROM：8GB eMMC
系统：Linux4.1.15+Qt5.6

在线购买 下载
  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比


  • OKMX6ULL-C开发板


    OKMX6ULL-C开发板基于NXP i.MX6ULL处理器开发设计，采用低功耗的ARM Cortex-A7架构，运行速度高达800MHz。采用核心板+底板结构，其核心板尺寸仅40*29mm，适应更多体积受限的应用场景，原生支持8路UART、2路Ethernet、2路CAN-bus总线、2路USB 2.0、LCD等常用接口。

    iMX6ULL
    iMX6ULL

    小尺寸，大作为

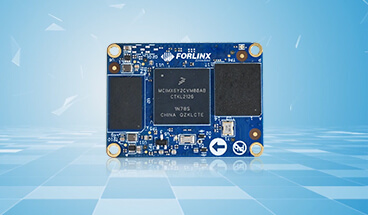

    FETMX6ULL-C体积小巧，核心板尺寸仅40*29mm，并采用2mm合高的板对板连接器，将小体积、便于拆卸的优势集一身。

    iMX6ULL尺寸图

    iMX6ULL尺寸图

    成熟稳定


    FETMX6ULL-C核心板是飞凌基于NXP i.MX6U系列处理器推出的第三款核心板，成熟的技术方案，带来稳定可靠的全新体验。

    imx6ull 成熟稳定

    imx6ull 成熟稳定

    功能全面数量多


    FETMX6ULL-C核心板原生集2x Ethernet、2x CAN、8x UART、2x USB、RGB LCD、Audio、IIC、SPI、Camera、PWM、ADC、SDIO、GPIO等众多功能于一身，满足更多应用场景所需。

    iMX6ULL功能全

    iMX6ULL功能全

    系统易开发，生产更便捷


    核心板采用Linux4.1.15+QT5.6操作系统，支持OTG、SD/TF卡批量烧写方式，支持单步更新内核，方便过程开发及批量生产。

    imx6ull Linux核心板批量烧写方式

    imx6ull Linux核心板批量烧写方式

    丰富的资料，开发更高效


    硬件设计手册、嵌入式Linux软件手册、应用笔记、底层驱动源码、应用接口开发示例等完善的资料库，只为让您更省心的开发，更快速的上市产品。

    imx6ull Linux核心板资料

    imx6ull Linux核心板资料

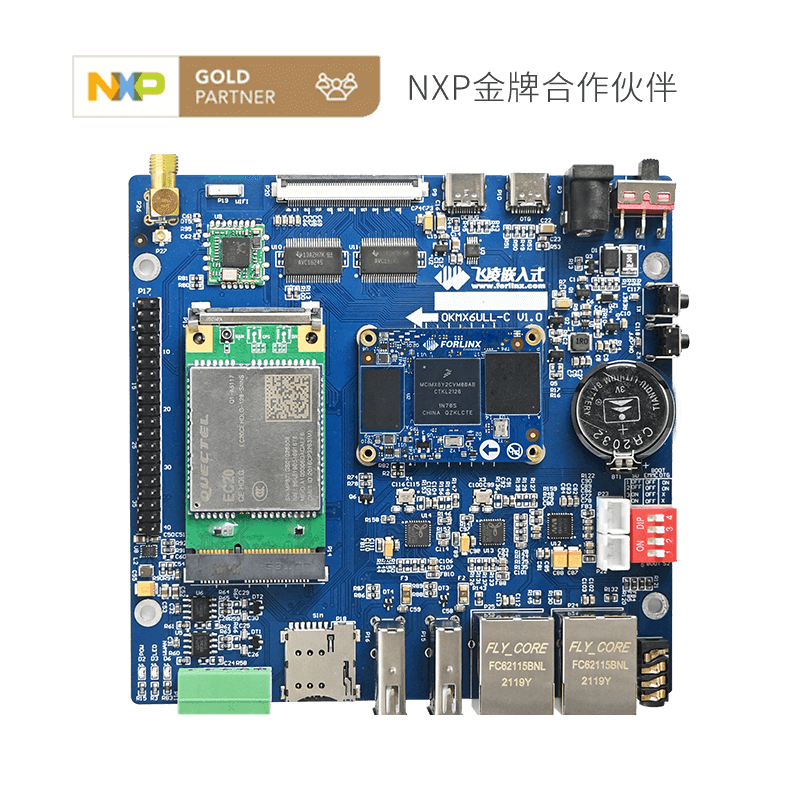

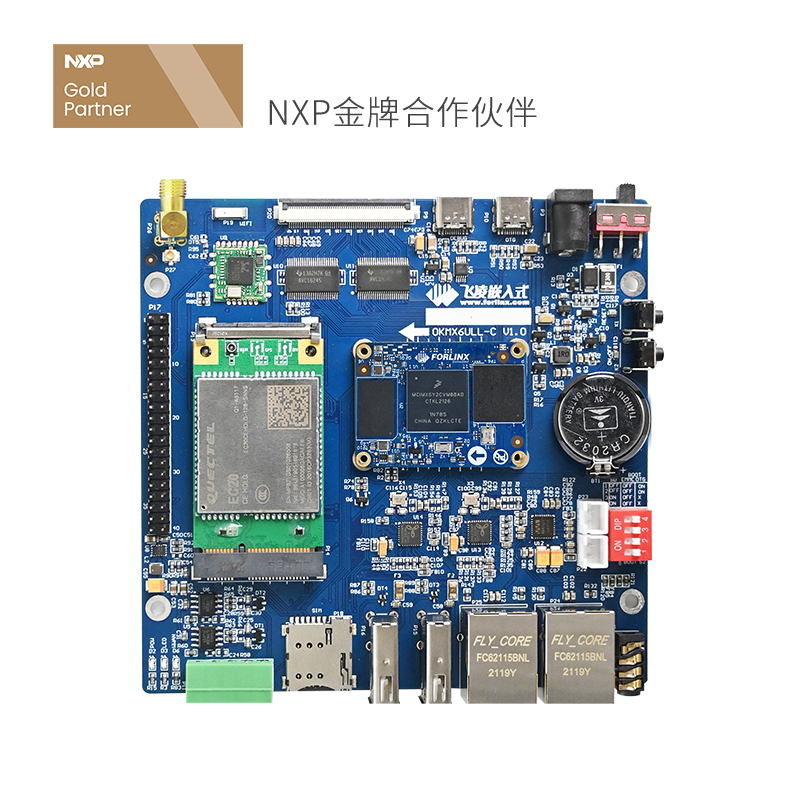

    OKMX6ULL-C开发板


    FETMX6ULL-C核心板提供配套OKMX6ULL-C开发板，集成丰富的功能接口，产品评估更简单

    iMX6ull评估板正面接口 iMX6ull评估板背面接口

    iMX6ull评估板正面接口 iMX6ull评估板背面接口

    应用领域


    广泛适用于电力、医疗、工业控制及自动化、环境监测、自助终端、安防、车载交通、通讯、充电桩、智能家居、消费电子、手持设备、网关、人机交互等领域

    imx6ull Linux核心板应用领域

    imx6ull Linux核心板应用领域



  • ▊ 规格参数

    FETMX6ULL-C核心板基础参数
    处理器 NXP 单核 i.MX6ULL
    CPU Cortex-A7@800MHz
    RAM 512MB DDR3 ROM 8GB eMMC
    OS Linux4.1.15+QT5.6 工作电压 3.3V供电
    接口方式 超薄板对板连接器（2*80pin 间距0.5mm）
    工作温度 -40℃~+85℃ 结构尺寸 40*29mm



    FETMX6ULL-C核心板功能参数
    LCD RGB 24位，最高支持WXGA (1366 x 768) EINT/GPIO 支持
    Audio 3路 Video Coder 软件编解码
    I2C 4路 Camera 1路，8位并行接口（DVP），最大支持5-Megapixel；
    SPI 4路 PWM 8路
    CAN 2路 ADC 10路
    USB 2路 eSAI 1路
    SD/MMC/SDIO 2路 Keypad Port 8*8
    Ethernet 2路10/100M以太网 SPDIF 1路
    UART/IrDA 8路


    OKMX6ULL-C开发板功能接口参数
    Ethernet 2路10/100M以太网，RJ45插座 LCD 1路RGB 888，支持触摸屏
    USB Host 2个USB2.0 Type-A插座 PWM 1路，用于液晶背光调节
    4G 支持安装Mini PCIe封装的 4G模块 WiFi&蓝牙 板载Wi-Fi&BT一体模块
    CAN 2路CAN 2.0B USB OTG 1个USB Type-C插座
    LED 3个，Power、User、4G信号 SD 1个TF卡插槽
    Audio 1路Phone，1路MIC，2路Speaker UART 4路，3.3V电平，2.54mm排针引出
    RTC 支持CPU外置RTC芯片 I2C 2路，3.3V电平，2.54mm排针引出
    电源 5V DC电源接口 SPI 2路，3.3V电平，2.54mm排针引出


  • ▊ 资料下载

    选型手册： 飞凌嵌入式全线产品手册

    产品手册： 请点击联系客服索取
