FETMX6ULL-S核心板

CPU:i.MX6ULL

架构:Cortex-A7

主频:800MHz

内存:256MB DDR3,512MB DDR3

ROM:256MB NandFlash,4GB eMMC

系统:Linux4.1.15+Qt5.6

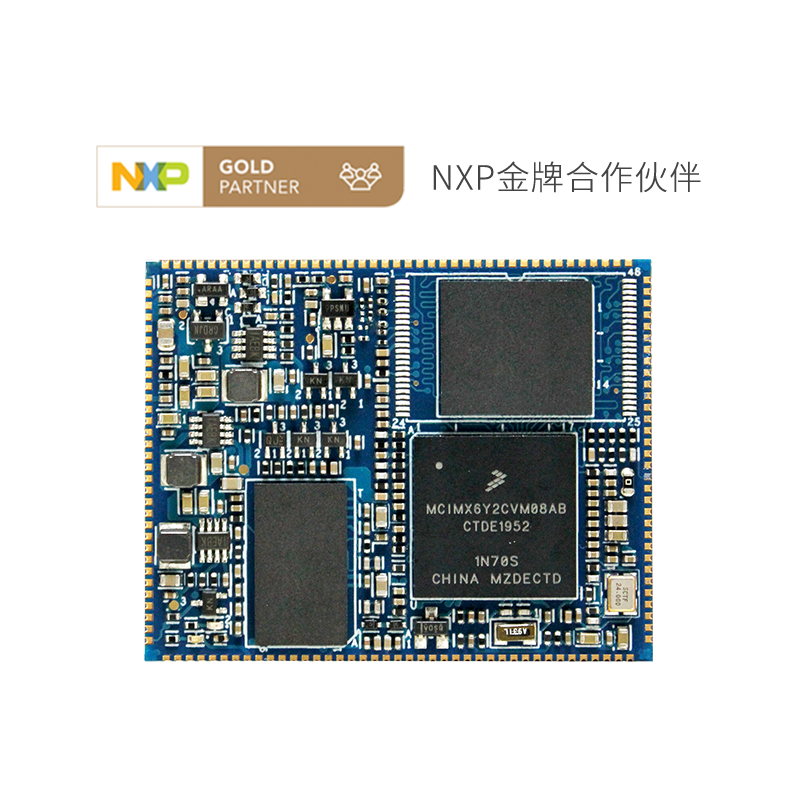

FETMX6ULL-S 核心板


FETMX6ULL-S核心板采用NXP的高性能、超高效、低成本处理器MCIMX6Y2开发设计,采用先进的ARM Cortex-A7内核,运行速度高达800MHz。先进的电源管理架构可以提供更低的功耗。标配8路原生UART 、2路网口、2路CAN-bus总线、2路USB OTG等常用接口;核心板支持工业级和商业及两种配置:256MB DDR3L/512MB DDR3L,256MB NandFlash/4GB eMMC,方便用户不同的选择。

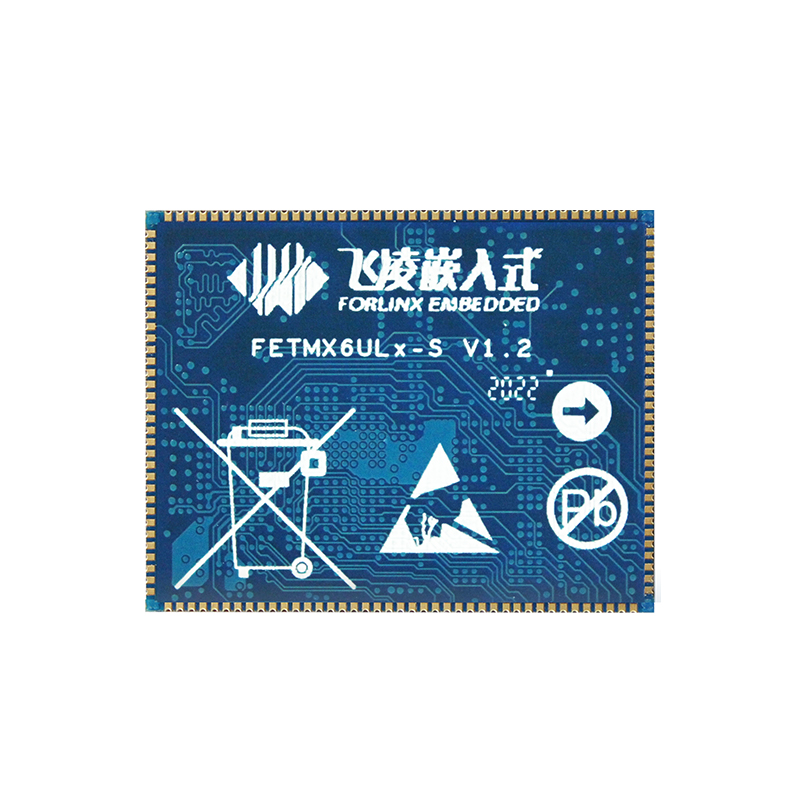

小体积,大用途


核心板采用8层PCB沉金工艺,具备更佳的电气特性。邮票孔封装设计,体积小巧,整板尺寸仅44*35mm;

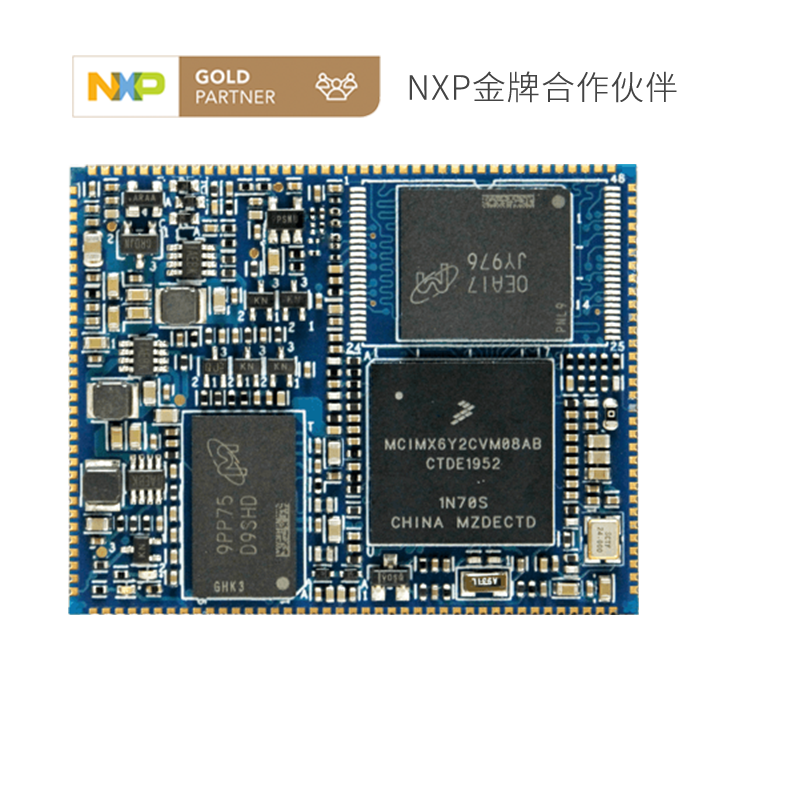

i.MX6ULL核心板
iMX6ULL核心板

双网、双CAN、八路串口


CPU原生集成两路高实时性的CAN总线接口,双路百兆以太网可实现双网冗余,八路串口同时可以和多种串口设备通讯;

i.MX6ULL核心板双网、双CAN、八路串口
iMX6ULL核心板双网、双CAN、八路串口

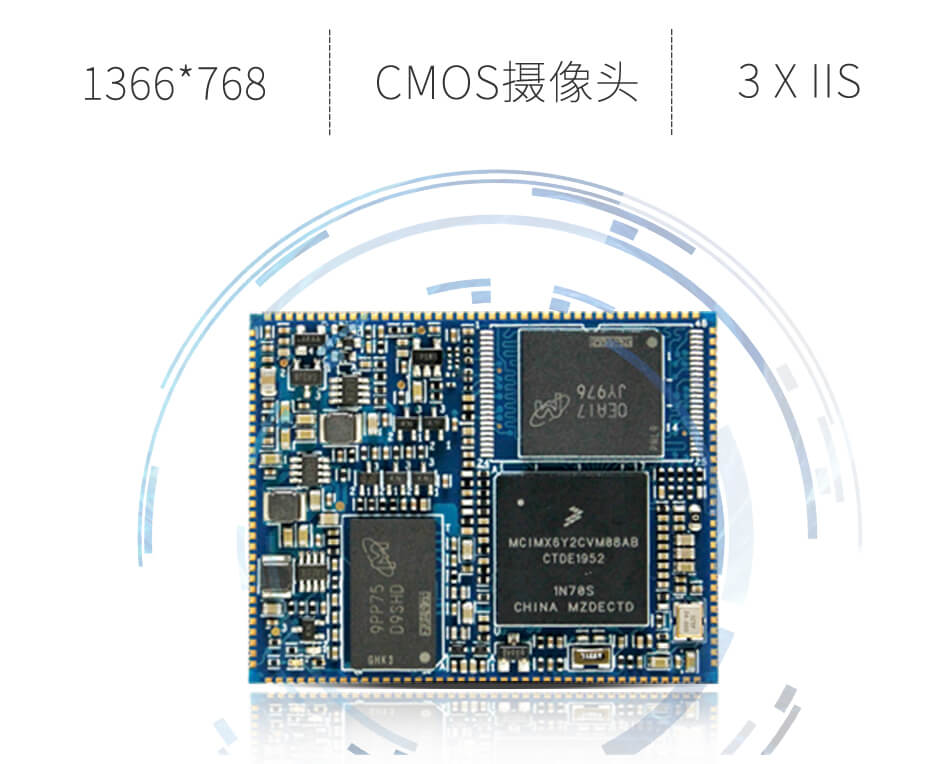

媒体播放,数字摄像,WXGA显示加持


24位并行LCD显示,分辨率高达WXGA (1366x768);8/10/16/24位并行摄像头传感器接口,支持OV9650数字摄像头;3路IIS接口,ALSA音频架构,更加方便开发自己应用程序;

i.MX6ULL核心板多媒体功能
iMX6ULL核心板多媒体功能

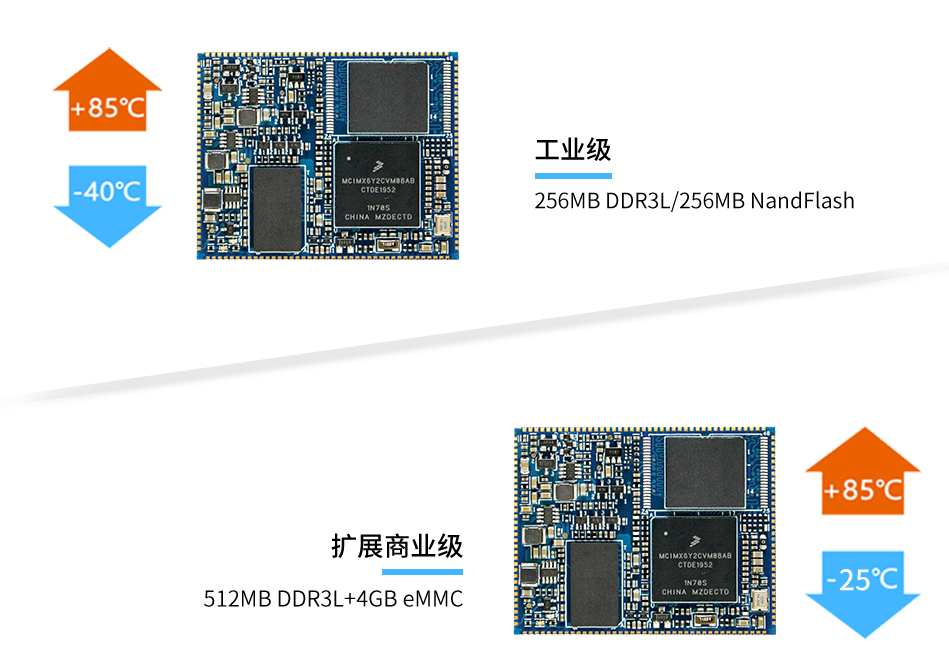

多种配置,不同选择


核心板支持工业级和扩展商业级两种配置,全部经过高低温试验测试,质量保证的同时,方便用户不同的选择;256MB DDR3L/512MB DDR3L,256MB NandFlash/4GB eMMC;

i.MX6ULL 核心板支持工业级和扩展商业级两种配置
iMX6ULL 核心板支持工业级和扩展商业级两种配置

系统易开发,生产更便捷


核心板采用Linux4.1.15+QT5.6操作系统,支持OTG、SD/TF卡批量烧写方式,支持单步更新内核,方便过程开发及批量生产

i.MX6ULL 核心板系统易开发生产更便捷
iMX6ULL 核心板系统易开发生产更便捷

丰富多样的测试例程及工具


硬件设计手册、嵌入式Linux软件手册、OKMX6ULL-S应用笔记 、底层驱动程序、应用接口开发示例等完善的资料库,只为让您更省心的开发程序,更快速的搭建产品

i.MX6ULL 核心板丰富多样的测试例程及工具
iMX6ULL 核心板丰富多样的测试例程及工具

应用领域


广泛适用于医疗电力安防车载轨道交通 、通讯、 充电桩智能家居 、消费电子、手持设备、人机交互 等领域

i.MX6ULL 核心板应用领域
iMX6ULL 核心板应用领域


规格参数


FETMX6ULL-S核心板参数
CPU NXP 单核 i.MX6ULL CAN 2路
架构 Cortex-A7 USB 2路
主频 800MHz SD/MMC/SDIO 2路
内存 256MB DDR3 / 512MB DDR3 Ethernet 2路10/100兆以太网
ROM 256MB NandFlash / 4GB eMMC UART/IrDA 8路
工作电压 5V电压供电 EINT/GPIO 支持
图形处理器 PXP Video Coder 软件编解码
尺寸 35mm*44mm Camera 1路,8位并行接口(DVP),最大支持5-Megapixel;
连接方式 邮票孔 PWM 8路
操作系统 Linux4.1.15+QT5.6 ADC 10路
LCD RGB 24位,最高支持WXGA (1366 x 768) eSAI 1
Audio 3路 Keypad Port 8*8
I2C 4路 SPDIF 1路
SPI 4路 QSPI 1路
OKMX6ULL-S开发板参数
Audio 1路Phone,1路MIC.2路Speaker JTAG接口 支持
I2C 2个,插座引出 ADC 4个,用于电阻触摸板
CAN 2个 拨码开关 设置模式
Camera 1路,130W并口摄像头 复位 1个复位按键
SD/MMC/SDIO 1个 PWM 1个,用于液晶背光调节
USB Host 3个USB2.0插座 LCD 1个,支持触摸屏
USB OTG 1个USB micro 2.0插座 WiFi&蓝牙 1个
Ethernet 2个10/100M以太网,RJ45插座 GPS 支持串口GPS模块
串口 3个,插座引出 3G/4G 支持USB 3G/4G模块
电源 5V恒压电源接口 实时时钟 支持
摄像头 支持OV9650摄像头(预览、拍照) LED 2个
