FETA40i-C核心板

CPU:A40i
架构:Cortex-A7
主频:1.2GHz
内存:1GB DDR3,2GB DDR3
ROM:8GB eMMC

CPU:A40i
架构:Cortex-A7
主频:1.2GHz
内存:1GB DDR3,2GB DDR3
ROM:8GB eMMC
系统:Linux,Android

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比

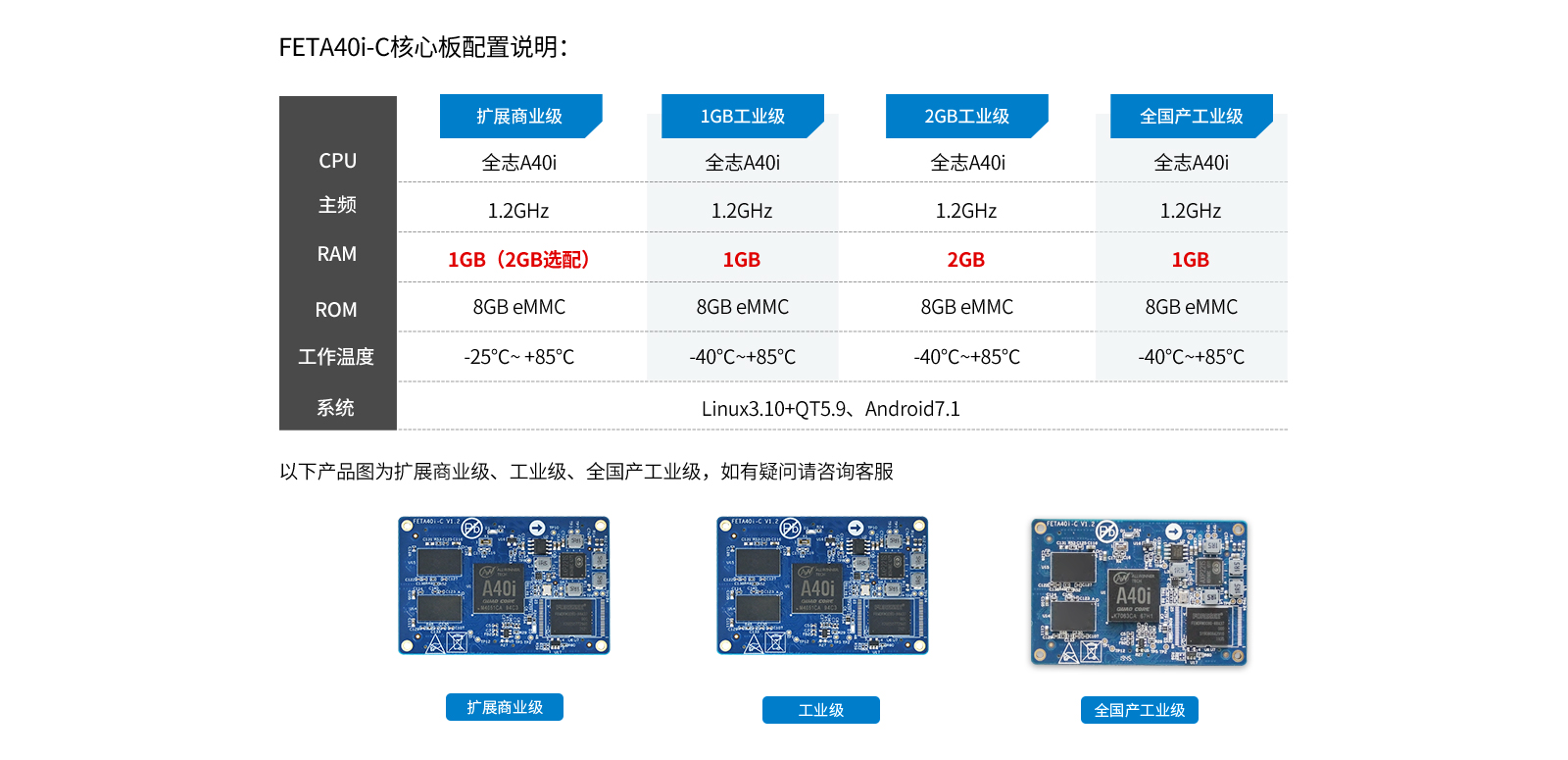

  • FETA40i-C核心板配置说明

    FET3568-C核心板

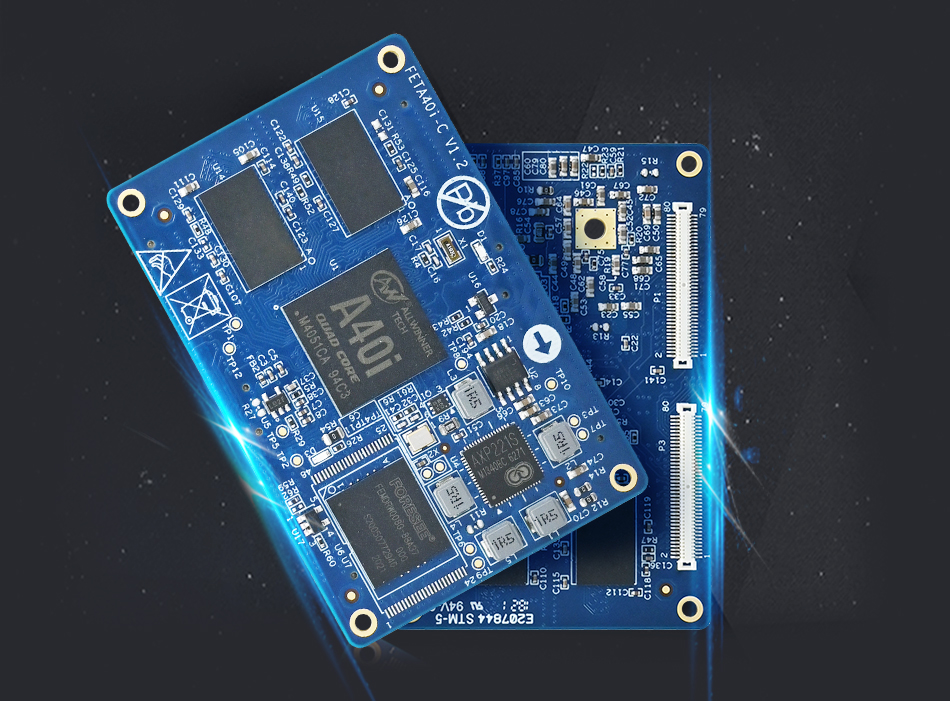

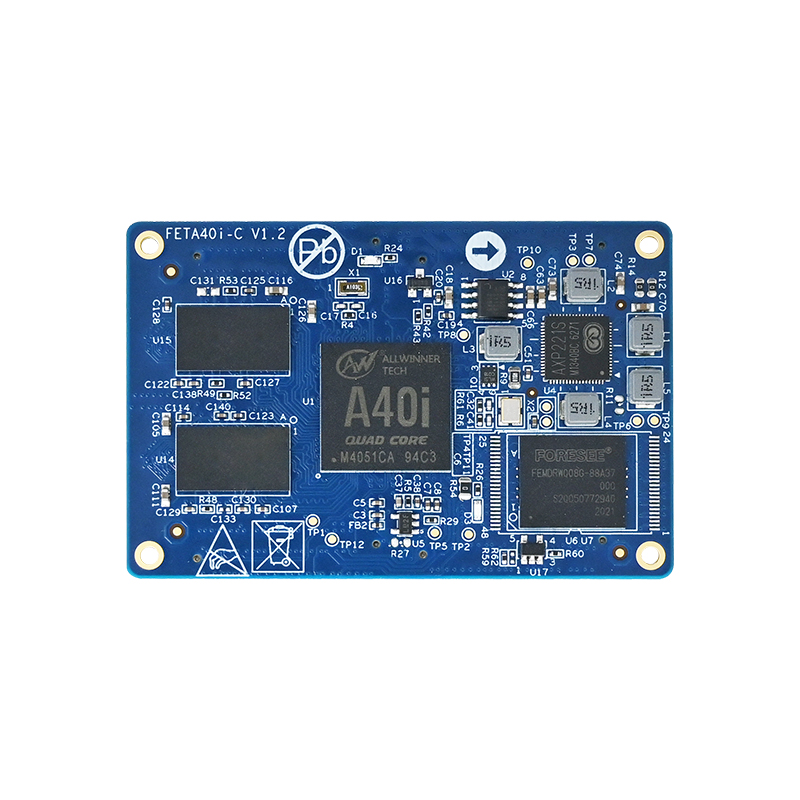

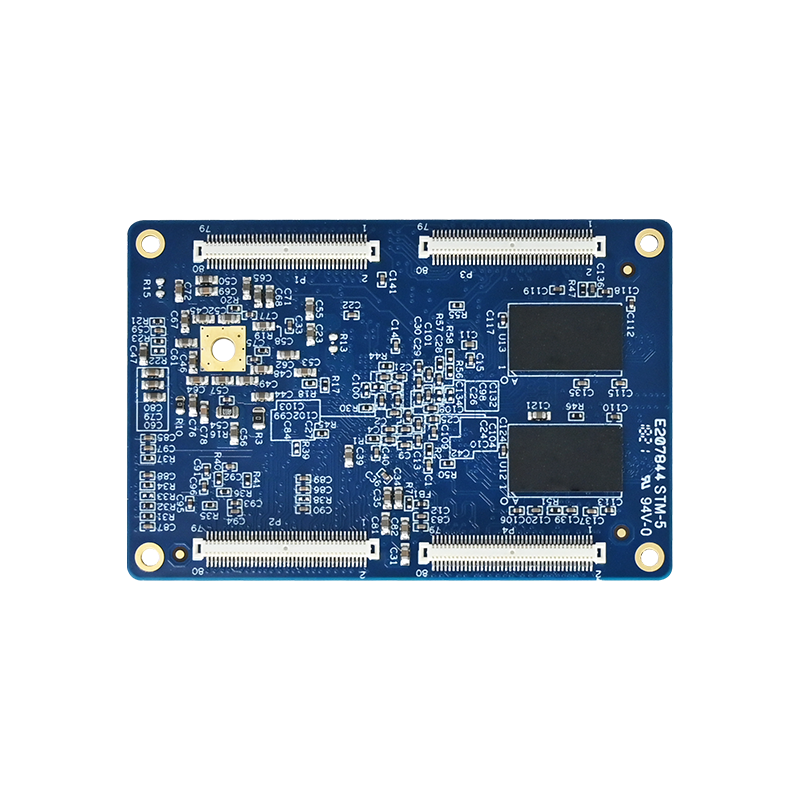

    FETA40i-C 核心板


    FETA40i-C核心板基于全志工控行业平台级处理器四核Cortex-A7 A40i设计,主频1.2GHz,集成MAli400MP2 GPU,内存1GB/2GB DDR3L,存储8GB eMMC。支持绝大部分当前流行的视频及图片格式解码,具有稳定可靠的工业级产品性能和高性价比低功耗等优势,搭载Linux和Android操作系统,适用于基于视觉交互的工业控制产品,目标应用包含,嵌入式设备、智能终端、工业控制、数据采集、机器视觉工业物联网 、移动互联设备、数字标牌等。
    特点:
    ●全志工业级A40I四核Cortex-A7,主频最高为1.2GHz,集成Mali400MP2 GPU;
    ●支持双屏同显异显和多种显示接口RGB/MIPI /双8位 LVDS/HDMI/TV OUT,1920x1080@60fps;
    ●支持1路千兆网络,1路百兆网络,支持WIFI/BT4.0,支持4G;
    ●支持多路摄像头输入,两路DVP摄像头接口,最高支持500W像素,四路TVIN,支持NTSC与 PAL制式
    ●CPU内部集成Audio Codec,支持1路差分PHONEOUT,1路立体声耳机输出 ,1路microphone输入
    ●外部扩展接口丰富UART *8、SD*4、USB*3、SPI *4、IIC*5、SATA、PWM*8等;
    ●支持Linux和Android操作系统;

    稳定可靠的工业级产品/高性价比

    全国产工业级核心板A40i

    核心板"国产化率100%"报告

    FETA40i-C核心板,经过中国赛宝实验室(电子五所)权威认证,电子元器件国产化率高达100%;物料自主可控,产品生命周期长,全面验证国产化实力,终端用户可放心选用。

    A40i核心板国产化报告

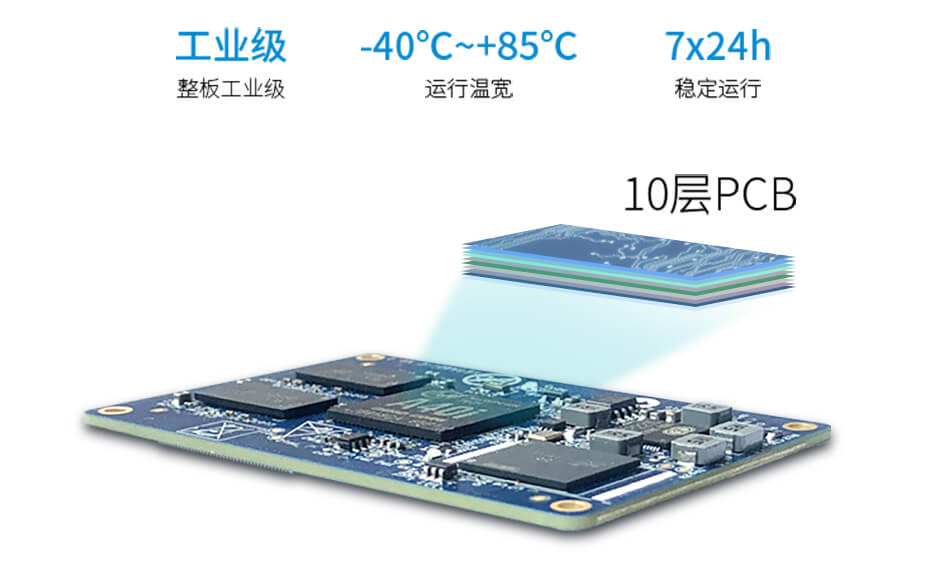

    10层PCB沉金工艺,运行更稳定!

    核心板采用10层PCB沉金工艺设计,充分考虑电磁兼容及信号完整性设计,确保系统稳定运行

    a40i 10层PCB沉金工艺

    立体音质 高清输出

    多种显示接口,RGB/HDMI/双8 LVDS/MIPI,支持双屏同显和 1920x1080@60fps并支持多种硬件视频编解码格式;内部集成音频编解码器,无需外扩音频芯片

    a40i立体音质高清输出

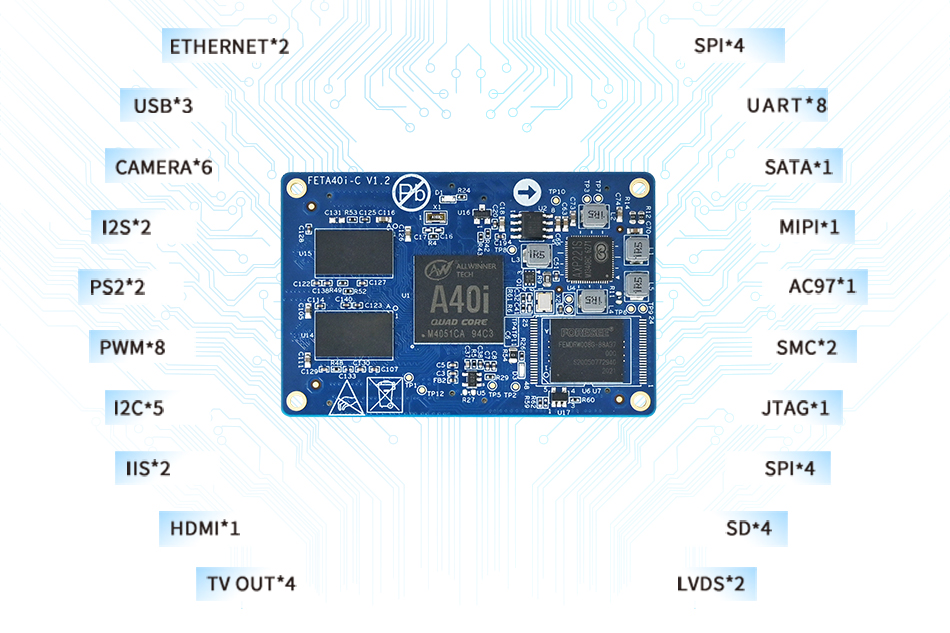

    丰富的外部扩展接口

    核心板可扩展1路千兆网络、1路百兆网络、8路UART、4路SD、3路USB、 4路SPI、5路IIC、8路PWM、SATA、2路ISO-7816等接口

    a40i外部扩展接口

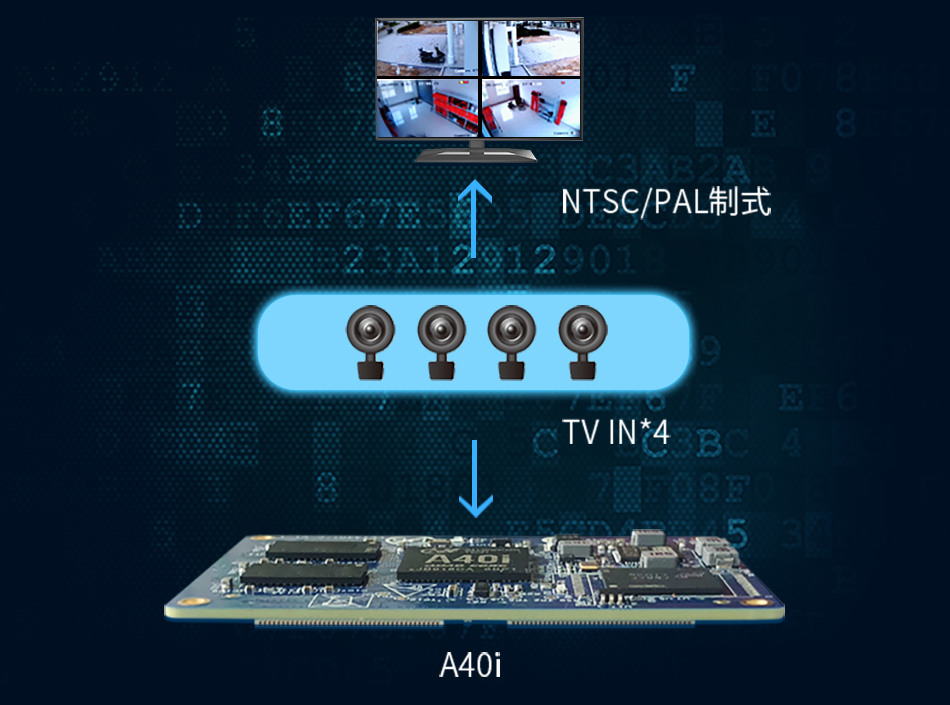

    多路视频采集

    支持OV5640并口摄像头,500万像素;无需外扩转接模块, 即可同时支持4路CVBS-IN模拟摄像头,NTSC与PAL视频制式,可执行4通道视频同时预览和录制

    a40i多路视频采集

    灵活配置的电源解决方案

    核心板采用专为多核CPU设计的低功耗PMU AXP221s, 配置灵活满足多核处理器对复杂电源的精确控制要求,支持外部电源、锂电池、USB三种供电方式。

    a40i电源管理

    深度优化的软件设计

    提供Android7.1、Linux3.10+QT5.9操作系统,深度优化的系统内核使系统运行更稳定

    a40i系统支持

    广泛适用于工控、医疗 、多媒体、安防车载 、金融、教学、电力、通讯、充电桩智能家居 、消费电子、手持设备、显示控制等领域

    a40i应用支持

  • 规格参数


    FETA40i-C核心板基础参数表
    CPU型号 全志A40i 架构 ARM Cortex-A7
    主频 1.2GHz 核心数 4
    内存 1GB /2GB DDR3 存储 8GB eMMC
    尺寸 68*45mm 连接方式 板对板连接器
    电源管理 AXP221S 工作电压 直流4.2V
    工作温度 工业级:-40℃~+85℃ 扩展商业级:-25℃~ +85℃ 工作湿度 10-90%RH无凝露
    操作系统 Linux3.10+QT5.9、Android7.1
    FETA40i-C核心板功能参数表
    功能 数量 参数
    LCD ≤2 最大RGB888 24位,最高支持1920x1080@60fps;
    HDMI 1 HDMI 1.4,支持1080p@60fps;   HDCP 1.2 加密保护;
    LVDS 1 2个8位数据通道,2个时钟通道,最大支持1920x1080@60fps
    MIPI_DSI TBD 1 MIPI DSI V1.01&MIPI D-PHY V1.00,4个数据通道,最大支持1080p@60fps
    TVOUT 4 4通道CVBS输出,支持NTSC和PAL制式
    CAMERA ≤2 CSI0:1个8/16位并行接口(DVP),最大支持5-Megapixel,支持1080p@30fps  CSI1:1个8/16/24位并行接口(DVP),最大支持5-Megapixel,支持720p@30fps
    TVIN 4 4通道CVBS输入,支持NTSC和PAL制式
    SD/MMC/SDIO ≤4 最高支持 50MHZ的SD和SDIO卡的1 位或 4 位传输模式规范  SD/MMC/SDIO0 :4位数据总线(烧写用)  SD/MMC/SDIO1 :4位数据总线  SD/MMC/SDIO2 :8位数据总线(核心板eMMC占用)  SD/MMC/SDIO3 :4位数据总线
    USB HOST 2 USB 2.0 (最高支持 480 Mbps)
    USB OTG 1 USB 2.0 (最高支持 480 Mbps)
    IIS/PCM ≤2 最高支持2个 I2S Audio;
    AUDIO CODEC 1 1路差分PHONEOUT,1路立体声耳机输出 ,1*MIC,1*LINEIN
    UART ≤8 每个最高支持 115200  UART0 :3线,debug口  UART1 :8线串口  UART2/UART3 :5线串口  UART4/UART5/UART6/UART7 :3线串口
    SPI ≤4 全双工同步串行接口,最大时钟频率为100MHZ。它可配置为支持主 / 从模式,有2个片选来支持多个外设。
    IIC ≤5 最大支持400Kbps
    Ethernet ≤2 1路10/100Mbps自适应;  1路10/100/1000Mbps自适应
    PWM ≤8 支持PWM output和capture input
    JTAG 支持
    KeyPad Port 支持 Up to 8*8;
    KEYADC ≤2 6位,2通道,输入电压范围0-2V,用于模拟按键检测,转换速率最高可达250HZ
    SMC TBD ≤2 支持ISO/IEC 7816-3:1997(E) 及EMV2000(4.0)标准
    CIR ≤2
    SATA 1 最大支持3.0Gbps

    注1:“TBD”表示现阶段暂未开发功能;  注2:表中参数为硬件设计或CPU理论值。


    Linux操作系统
    交叉编译器 arm-linux-gnueabihf-gcc  5.3.1
    烧写方式 支持SD卡一键烧写 支持USB烧写
    Linux内核 版本:Linux3.10 LCD背光驱动,支持255级可调
    支持EXT/NFS/VFAT等格式的文件系统 LCD驱动(标清7") 1024x600
    eMMC驱动 USB Host驱动: 支持U盘,USB Hub,USB键鼠等
    看门狗驱动 USB Device驱动
    RTC驱动 TF/SD/MMC卡驱动
    IO驱动 串口驱动
    用户按键驱动 Soc 声卡驱动
    SPI驱动 以太网络驱动
    I2C驱动 4G驱动
    摄像头驱动OV5640 USB转串口驱动
    PWM控制驱动 HDMI 1080p@60Hz驱动
    CVBS驱动(4模拟摄像头输入) TVOUT驱动
    电容触摸驱动 LVDS驱动 (1280x800)
    实用APP WiFi 配置 SDIO WiFi STA
    USB WiFi模块 STA/AP USB 烧写
    Telnet IP配置
    sshd服务器/sftp server 看门狗
    vsftpd FTP服务器 屏幕背光调节测试
    web server--boa 按键测试
    4G上网 触摸
    SPI测试 录音放音测试
    串口测试 硬解码播放视频
    TTL转RS232 摄像头测试
    4模拟摄像头输入 UVC摄像头
    RTC测试 CPU调频
    TVOUT输出 HDMI输出
    Qt5.9开发库 Qt5.9 OpenGL ES 开发库
    硬件编码库,硬件解码库 硬浮点编译器
    gdb开发调试 adb shell登陆

    Android7.1操作系统
    烧写方式

    支持usb烧写,sd卡烧写

    内核版本

    Linux 3.10

    Android版本

    Android7.1


    支持驱动

    eMMC驱动

    UART/RS232串口驱动

    SD卡驱动

    RS485驱动

    LVDS显示屏驱动

    CPU内置看门狗

    LCD显示屏驱动

    ADB支持

    LCD/LVDS与hdmi双屏同显,双屏异显

    GPS导航功能

    HDMI显示屏驱动

    RTC实时时钟驱动

    电容触摸驱动

    1080P硬件解码播放器

    PWM控制驱动

    LED灯驱动

    LCD /LVDS屏幕背光驱动,支持255级可调

    用户按键驱动

    并口摄像头OV5640驱动

    I2C接口驱动

    4模拟摄像头输入(PAL/NTSC)

    SPI接口驱动

    百兆以太网驱动

    USB HOST驱动,支持鼠标,键盘

    4G模块驱动

    USB DEVICE 驱动

    蓝牙模块驱动

    音频驱动

    Wifi模块驱动
