OKT507-C 开发板

CPU:全志 T507

架构:4核Cortex-A53

主频:1.5GHz

内存:2GB DDR3L

存储:8GB eMMc

系统:Linux4.9、Android10、 Ubuntu18.04

CPU:T507
架构:Cortex-A53
主频:1.5GHz
内存:2GB DDR3L
ROM:8GB eMMC
系统:Linux4.9+QT5.12、Android10、Ubuntu18.04

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比
  • OKT507-C开发板采用核心板+底板的结构形式,核心板和底板之间采用超薄板对板连接器连接,在方便核心板插拔更换的同时保证信号传输的可靠性。OKT507-C开发板采用全志T507四核工业级处理器设计开发,Cortex-A53架构,主频1.5GHz,集成G31 GPU,内存2GB DDR3L,存储8GB eMMC。OKT507-C开发板将核心板的功能接口资源最大化的引出,方便用户进行功能开发验证,如:双网卡、CPU内置音频Codec、IIS外置音频Codec、ADC、TF Card、LVDS、RGB、HDMI、WIFI、蓝牙、4G、MIPI_CSI、DVP_CSI等功能接口。同时还预留了4路AHD摄像转MIPI_CSI模组的安装接口,并可选购飞凌设计的转接模组,便于AHD摄像头的功能开发验证。

    全志 T507 工业级芯片

    高性能

    FETT507-C核心板CPU为四核Cortex-A53,1.5GHz主频; GPU为G31 MP2;核心板集成2GB DDR3 RAM,8GB eMMC ROM, 可流畅运行Android、Ubuntu、Linux操作系统。

    T507 高性能

    超低功耗 满足无风扇设计场景

    采用Cortex-A53低功耗架构,CPU满载功耗仅2.25W, 方便产品无风扇设计,提高产品长期运行可靠性。

    全志 t507 功耗

    丰富的功能接口

    t507 功能接口

    AHD摄像头接入

    提供AHD模拟高清摄像头输入转换MIPI_CSI方案, 可实现4路AHD模拟摄像头信号采集。

    t507 摄像头方案

    多种显示接口

    支持RGB、LVDS、HDMI以及CVBS四种显示输出接口, 可支持双屏同显、双屏异显,满足多屏应用场景需求。

    全志 t507 显示接口

    4K显示输出

    支持HDMI 2.0a接口,最大显示输出分辨率高达4K。

    全志t507处理器4K分辨率

    支持4K硬件编解码

    全志 t507 处理器4K编解码

    操作系统

    全志 T507 系统

    OKT507-C开发板

    核心板提供配套OKT507-C开发板,集成丰富的功能接口,产品评估更简单。

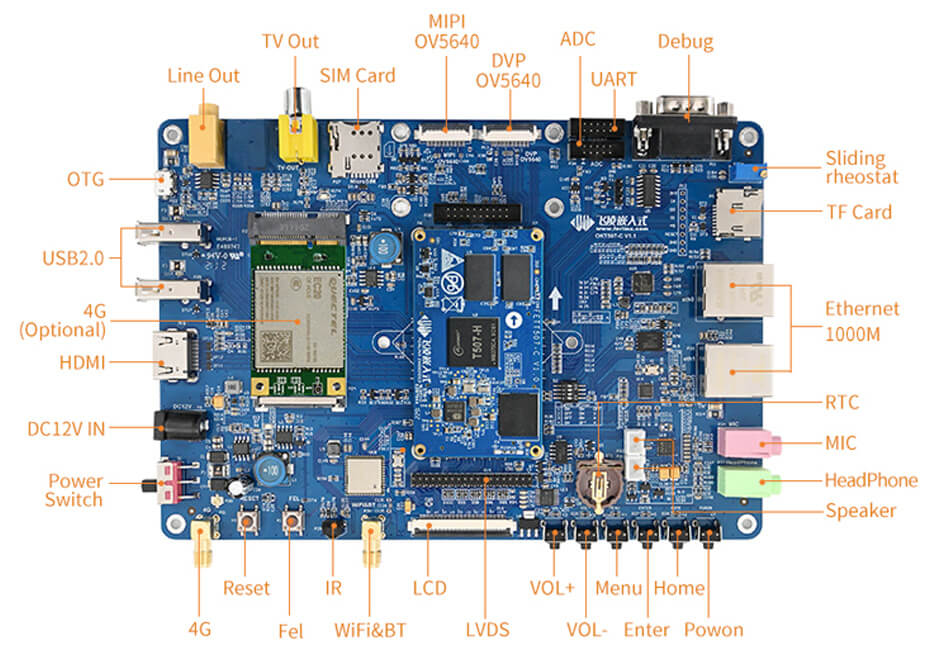

    t507开发板功能接口图

    产品应用领域

    适用于车载电子、电力医疗工业控制物联网、智能终端等领域。

    t507 应用领域


  • 规格参数


    FETT507-C核心板基础参数
    CPU 全志 T507
    架构 四核Cortex-A53 主频 1.5GHz
    RAM 2GB DDR3L ROM 8GB eMMC
    工作温度 -40℃~ +85℃ 机械尺寸 40mm*70mm
    接口方式 超薄板对板连接器 工作电压 5V
    OS

    Linux4.9+QT5.12、Android10、Ubuntu18.04*

    图形处理器 G31 MP2 支持OpenGL ES 3.2/2.0/1.0,Vulkan1.1,OpenCL 2.0


    FETT507-C核心板功能参数
    功能 数量 参数
    TVOUT 1 CVBS 输出,支持NTSC和PAL模式
    HDMI 1

    Video:

    - 2D Video最高支持 4K@60fps;

    - 3D Video最高支持 4K@30fps;

    Audio:

    -支持IEC60985 L-PCM未压缩音频格式,最高支持 192 kHz;

    -支持IEC61937 压缩音频格式,最高支持 1536 kHz

    LCD/LVDS 1

    LCD与LVDS复用;

    LCD:

    - RGB接口(DE/SYNC模式)最高支持1920x1080@60fps;

    - Serial RGB/dummy RGB接口最高支持800x480@fps;

    - i8080接口最高支持800x480@60fps;

    - BT656接口支持1280x720@60fps或1920x1080@30fps;

    - 支持RGB888、RGB565、RGB666模式;

    - 支持R/G/B通道独立性的Gamma校正

    LVDS:

    - 双通道最高支持1920x1080@60fps;

    - 单通道最高支持1366x768@60fps

    MIPI_CSI 1

    支持图像裁剪功能;

    支持MIPI Version 1.0;

    最高支持 1.0Gbps/Lane;

    最大的视频捕获率为 8M@30fps or 4*1080p@25fps(目前只支持720p,1080p正在开发中);

    CSI_DVP 1

    支持8/10/12/16 bit DC接口;

    支持BT656,BT601,BT1120接口;

    支持 ITU-R BT.656 时分复用格式,最高支持 4*720p@30fps id DDR 采样模式;

    支持 进度和交错视频输入;

    最大的视频捕获率为 5M@15fps和1080p@30fps;

    最大像素时钟为148.5MHz

    USB2.0 4

    OTG:

    - 支持1路;

    - 在主模式下支持High-Speed (HS,482),Full-Speed(FS,12Mbit/s) 和 Low-Speed (LS,1.5Mbit/s);

    - 在从模式下支持High-Speed (HS,482 Mbit/s)和Full-Speed  (FS,12Mbit/s)

    HOST:

    - 支持3路;

    - 支持High-Speed (HS,482 Mbit/s),Full-Speed(FS,12Mbit/s) 和Low-Speed(LS,1.5Mbit/s)设备

    SD 2

    SDHC0(SD3.0):

    - 4bit 总线位宽;

    - SDR 模式 50MHz@3.3V IO pad;

    - SDR 模式 150MHz@1.8V IO pad;

    - DDR 模式 50MHz@3.3V IO pad SDHC1(SDIO3.0):

    - 4bit 总线位宽;

    - SDR 模式 50MHz@3.3V IO pad;

    - DDR 模式 50MHz@3.3V IO pad

    RMII 1 10/100Mbps自适应
    RGMII 1 10/100/1000 Mbps 自适应;RGMII可以复用为RMII,实现双百兆
    UART ≤6

    UART0、UART5:2线,UART1、UART2、UART3、UART4:4线;

    兼容行业标准16550 UARTs;

    速度最高支持4Mbit/s;

    支持5~8数据位和1/1.5/2停止位;

    支持RS-485/9-bit模式;

    TWI ≤5 支持标准模式(最高支持 100kbit/s)和快速模式(最高支持 400kbit/s)
    SPI ≤2 支持3线/4线 SPI; 最大传输速率为100MHz
    SCR 1 支持ISO/IEC 7816-3:1997(E)和EMV2000(4.0)规范
    PWM ≤6

    3个PWM对:PWM01由PWM0和PWM1组成,PWM23由PWM2和PWM3组成,PWM45由PWM4和PWM5组成;

    支持脉冲(可配置),周期和互补对输出;

    支持捕获输入;

    可编程死区输出;

    内置可编程死区时间发生器,可控死区时间;

    三种输出波形:连续波形,脉冲波形,互补波形;

    输出参考范围:0~24MHz/100MHz; 占空比:0%~100%;

    最小分辨率:1/65536; 支持PWM 输出和输入中断

    JTAG ≤1
    CIR 1

    支持NEC格式数据;

    支持遥控器或无线键盘的CIR;

    64x8 bit FIFO 用于数据 buffer;

    采样时钟高达1MHz

    GPADC 4

    支持4路通用ADC,12位分辨率;

    最大采样率1MHz;

    支持数据比较和中断;

    支持DMA传输;

    信号输入范围:0~1.8V;

    支持三种工作模式:单次转换、连续转换、突发转换

    LRADC 1

    6位分辨率

    采样率高达2kHz

    按键保持和普通按键

    支持正常,连续和单一工作模式

    电源电压:1.8V

    电源参考电压:1.35V,模拟输入

    检测电压范围:0〜LEVELB(最大值为1.266V)

    LINEIN TBD 1 引脚预留,暂未开发支持
    LINEOUT 1

    支持动态范围控制器调

    整DAC播放;

    2个音频DAC通道:

    - 支持16-bit和20-bit采样率;

    - 8kHz ~ 192kHz 采样率;

    - 95±2db SNR@A-weight,-80±3db THD+N,输出幅值最高 0.55Vrms 1个音频输出:

    - 一个差分LINEOUTP/N或单端LINEOUTL/R

    DMIC 1

    支持最大8个数字PDM麦克风;

    支持8kHz to 48kHz采样率

    OWA 1 1路OWA发送
    I2S ≤4

    内置一个音频 HUB;

    支持 2 路Digital Audio MIXER(DAM);

    支持3路I2S/PCM接口连接外部设备,和1路I2S/PCM连接内部HDMI;

    支持左对齐、右对齐、标准I2S、PCM、tdM模式;

    I2S支持8个通道,32-bit/192kbit 采样率;

    I2S和TMD模式支持最大16通道,32-bit/96kbit 采样率

    注:"TBD"表示现阶段T507暂未开发功能

    注:表中参数为T507硬件设计或CPU理论值。



    OKT507-C开发板功能参数
    功能 数量 参数
    LCD 1 RGB888接口,最高1920x1080@60fps
    LVDS 1

    与LCD复用;

    单通道1366x768@60fps,双通道1920x1080@60fps

    HDMI 1

    符合HDCP2.2和HDCP1.4;支持HDR10;

    2D视频4K@60fps,3D视频4K@30fps

    TV-OUT 1 模拟视频输出,支持NTSC和PAL模式。
    MIPI_CSI 1

    4 lanes,最高1.0Gbps/Lane;

    最大视频捕获分辨率8M@30fps或4*1080p@25fps

    DVP_CSI 1

    8-bit,像素时钟最高148.5MHz;

    最大视频捕获分辨率5M@15fps或1080p@30fps

    Audio LINE IN TBD 1 引脚预留,暂未开发支持
    LINE OUT 1 CPU内置codec,差分输出或单端输出
    MIC 1 底板外置codec,模拟MIC输入
    Headphone 1 底板外置codec,耳机输出
    Speaker 2 底板外置codec,D类功放可直接驱动喇叭
    USB2.0 2 USB2.0 Type-A母座,host模式,480Mbit/s
    OTG 1 microUSB,主/从模式,可烧写系统
    4G 1 可外接mini PCIE接口的4G模块。
    Ethernet 2 1千兆,1百兆,可向下自适应速率,双网口可以同时使用
    WiFi& Bluetooth 1

    模块型号:AP6256

    WLAN: IEEE 802.11b/g/n & Wi-Fi compliant 2.4GHz

    IEEE 802.11a/n/ac& Wi-Fi compliant 5GHz

    蓝牙:BT 5.0 Module

    TF Card 1 兼容SD3.0
    KEY 6 按键功能:VOL+,VOL-,MENU,ENTER,HOME,PWRON
    JTAG 1
    SPI 1 默认eMMC版本核心板不支持SPI0,可以从I2S3信号中复用出SPI1
    ADC 4 1.8V电平,8bit 有效SAR模拟数字转换,最大采样率1MHz,板载1个可调电阻器
    PWM 1 用于液晶背光调节
    IR 1 红外线接收
    RTC 1 底板外置RTC芯片,CR1220纽扣电池供电
    UART 1 TTL电平以10P简易牛角座引出
    UART Debug 1 TTL由2.54mm间距插针引出,RS232以DB9公头引出

    注:"TBD"表示现阶段t507暂未开发功能

    注:表中参数为t507硬件设计或CPU理论值

    注:Ubuntu系统正在开发中
