FCU2303嵌入式控制单元

CPU:LS1046A,LS1043A

架构:Cortex-A72,Cortex-A53

主频:1.8GHz,1.6GHz

内存:2GB DDR4

ROM:16MB QSPI NorFlash,8GB eMMC

系统:Ubuntu-18.04.1



FCU2303嵌入式控制单元

FCU2303嵌入式控制单元是高度集成的新一代5G智能通信网关。内置最高四核1.8GHz主频、高算力CPU,采用无风扇设计,提供强大的边缘计算能力的同时保证系统长时间稳定运行。全网通5G模组可为用户提供高带宽、低延时、大连接的服务。控制单元配有8个独立MAC地址的千兆以太网和8个RS485(其中4路RS232/RS485复用)。广泛适用于智慧城市、智慧工厂、智慧电力、智慧水务、智慧农业、安防监控等行业。 软件采用Ubuntu18.04系统,集成丰富的第三方组件Samba、Lighttpd、虚拟化技术(Docker、LXC、QEMU)、IPSEC、OpenSSL等。提供开放的系统API,方便用户二次开发。

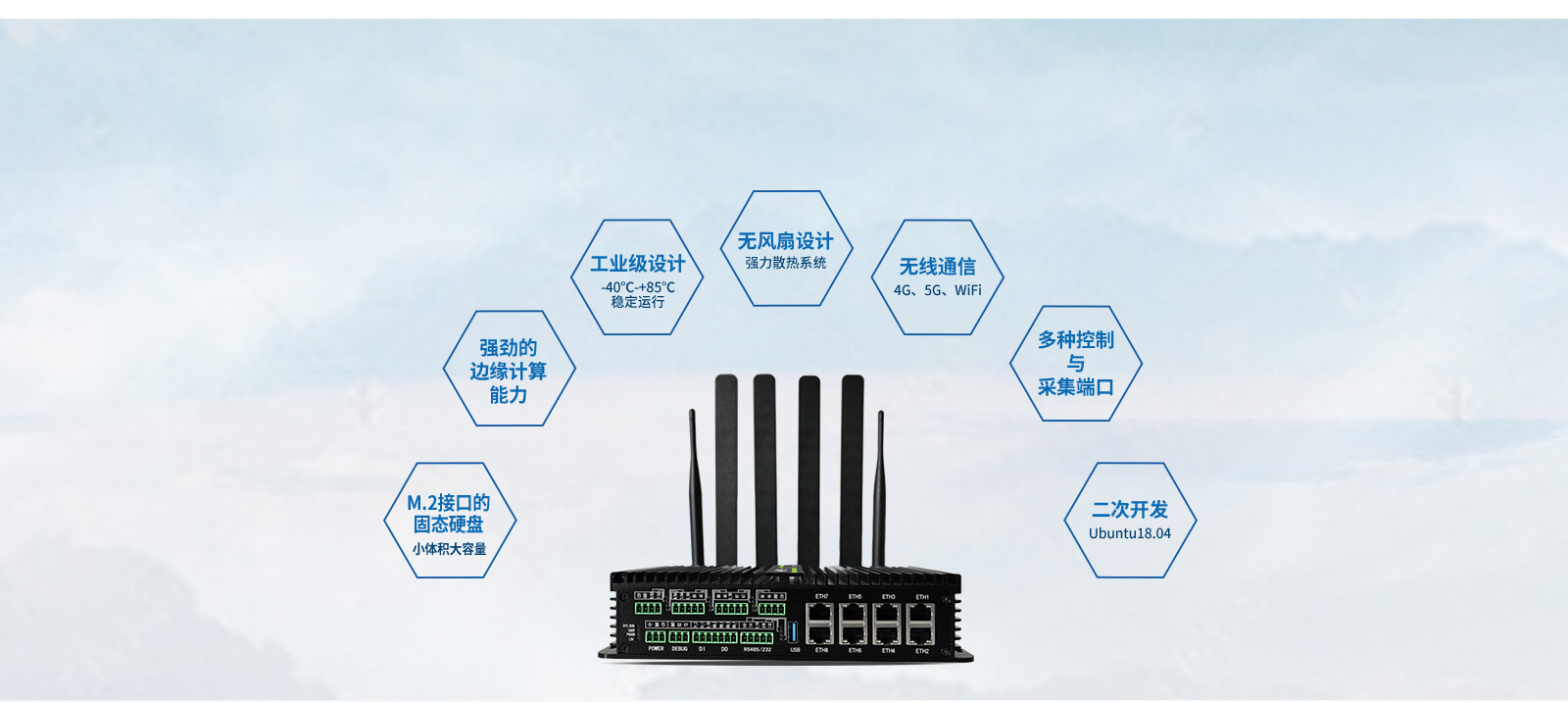

FCU2303嵌入式控制单元


采高度集成的新一代5G智能通信网关

5G智能通信网关
5G智能网关3.0

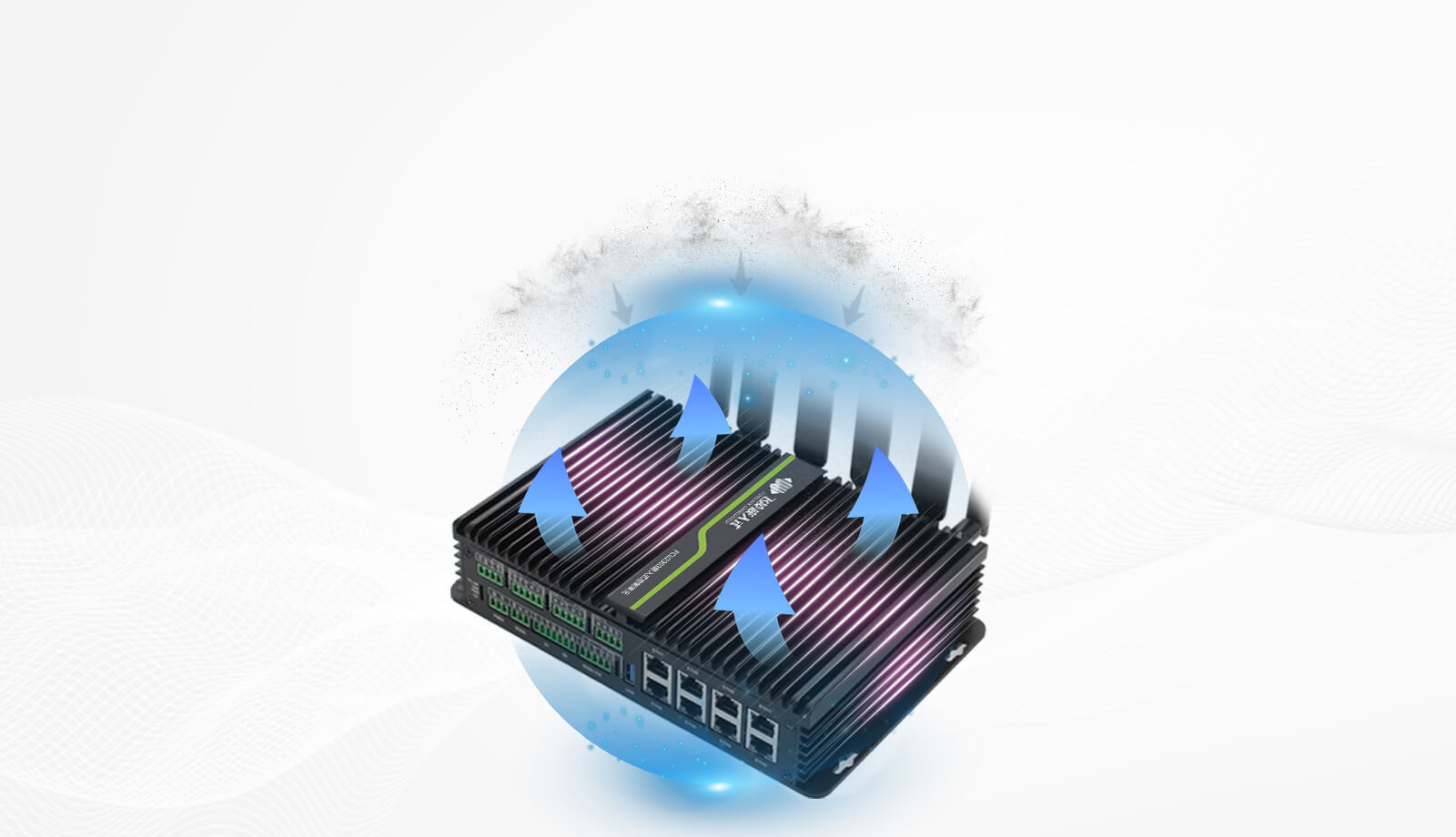

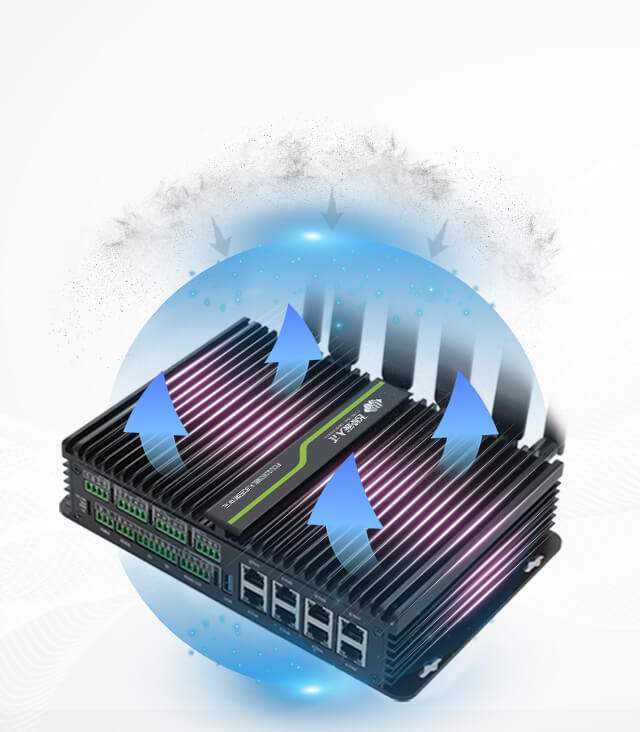

工业级无风扇设计


5G智能网关采用工业级无风扇设计,既能保证CPU的高运算能力,也可以杜绝一切外界环境干扰

5G智能网关工业无风扇设计
5G智能网关无风扇设计

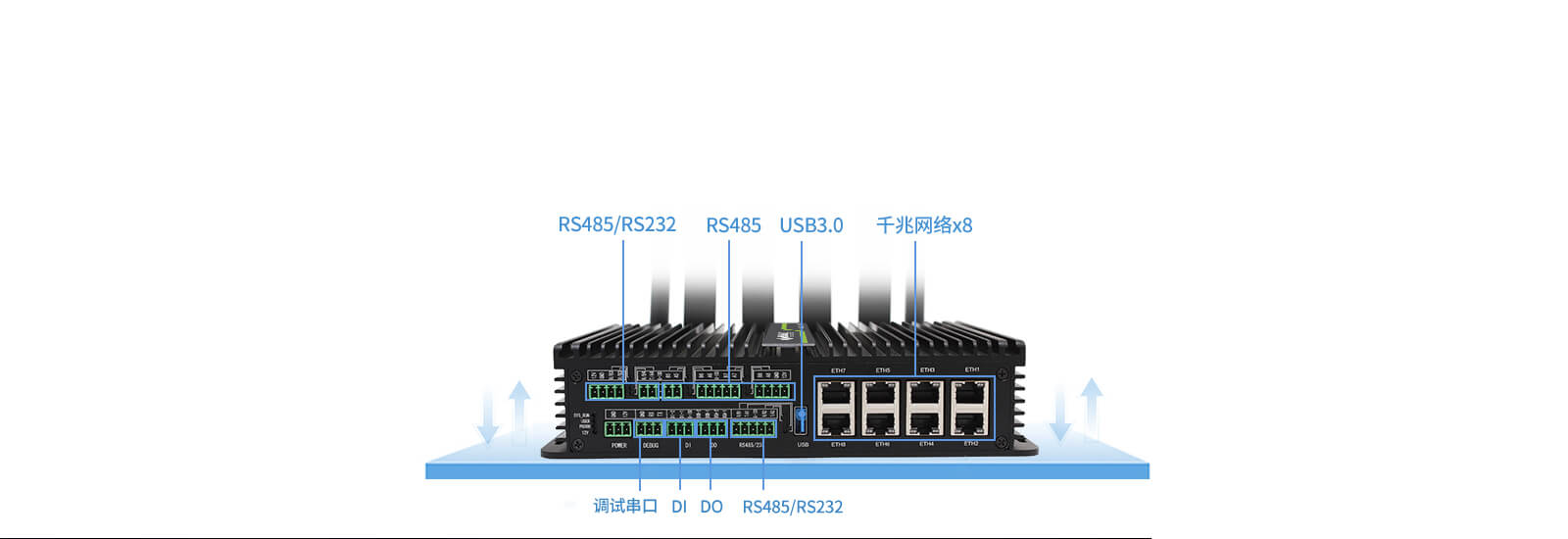

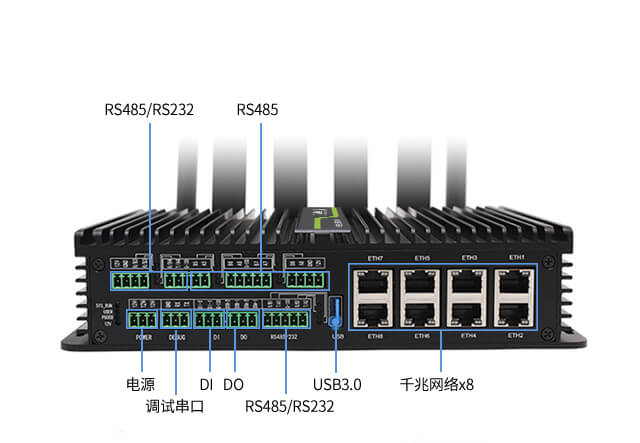

多种控制与采集端口


标配8路LAN口,全部独立MAC地址,1组USB HOST 3.0接口; 支持8组端子形式的RS485、RS232数据传输,满足现场各种端口设备的组网需要;
2组DI数字量输入,2组继电器输出,方便监测设备状态,控制前端设备

5G智能网关控制与采集端口
5G智能网关多种控制与采集端口

无线通信 灵活选配


M.2接口5G模组,MiniPCIe接口4G模组,双频WiFi, 模块选配灵活,功能齐全

网关5G与4G兼容设计
网关5G与4G兼容设计

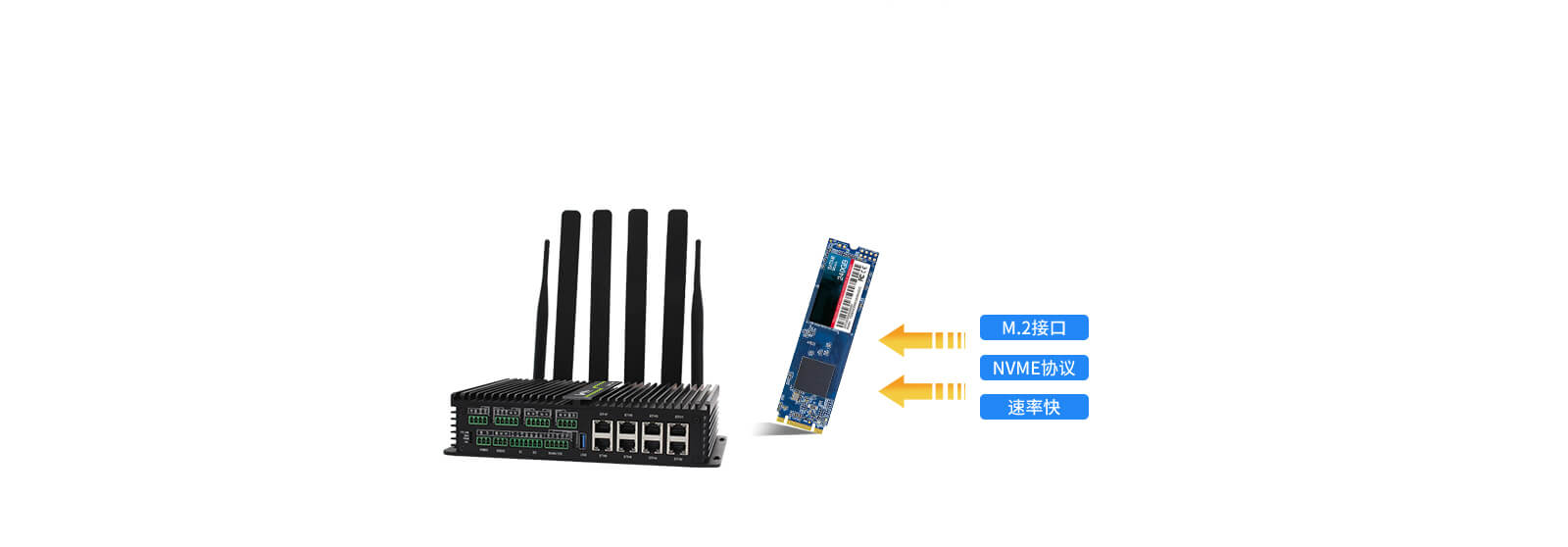

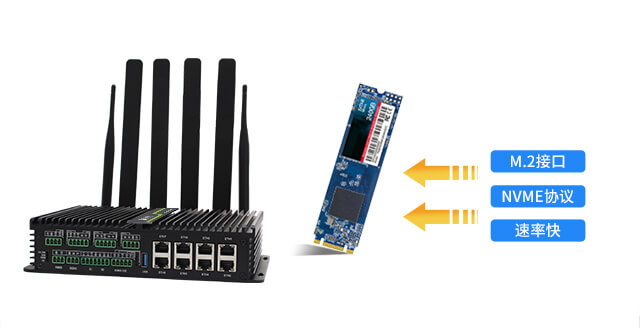

小体积 大容量


固态硬盘存储,小体积、大容量;M.2接口的固态硬盘,支持NVME协议

5G智能网关固态硬盘存储
5G智能网关固态硬盘存储

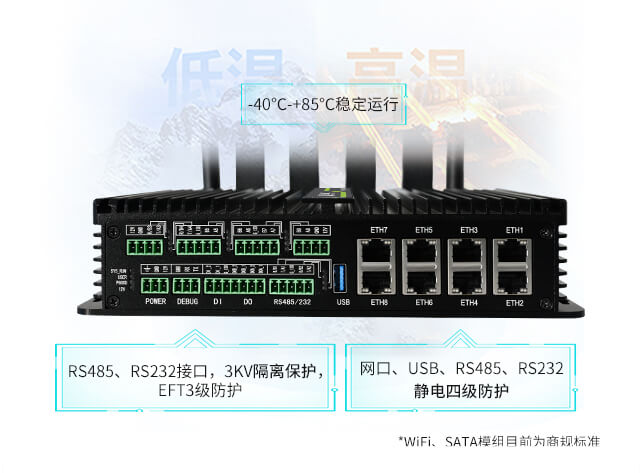

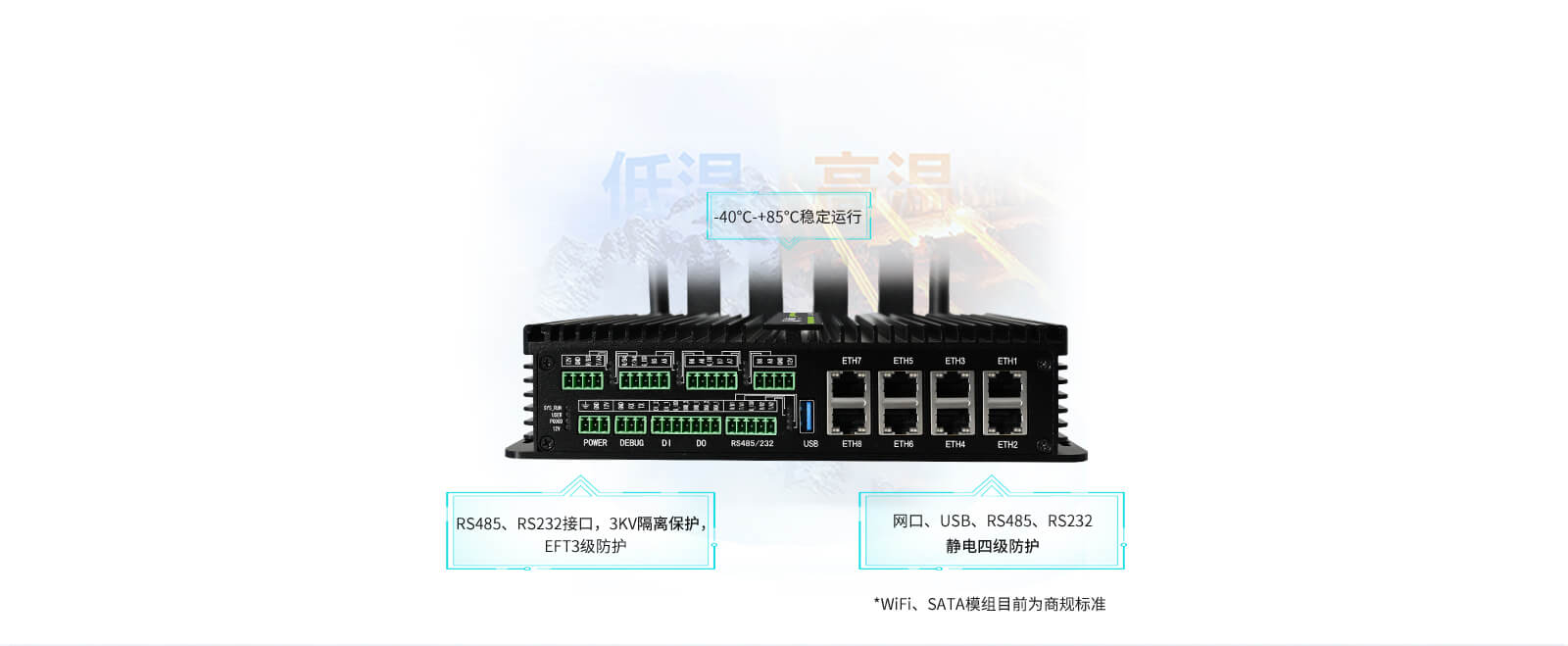

工业级设计


全部器件*按照工业级标准选型,铝合金型材外壳,坚固耐用; 高标准EMC电磁兼容设计,保障设备在恶劣环境下稳定运行

5G智能网关工业级设计
5G智能网关工业级设计

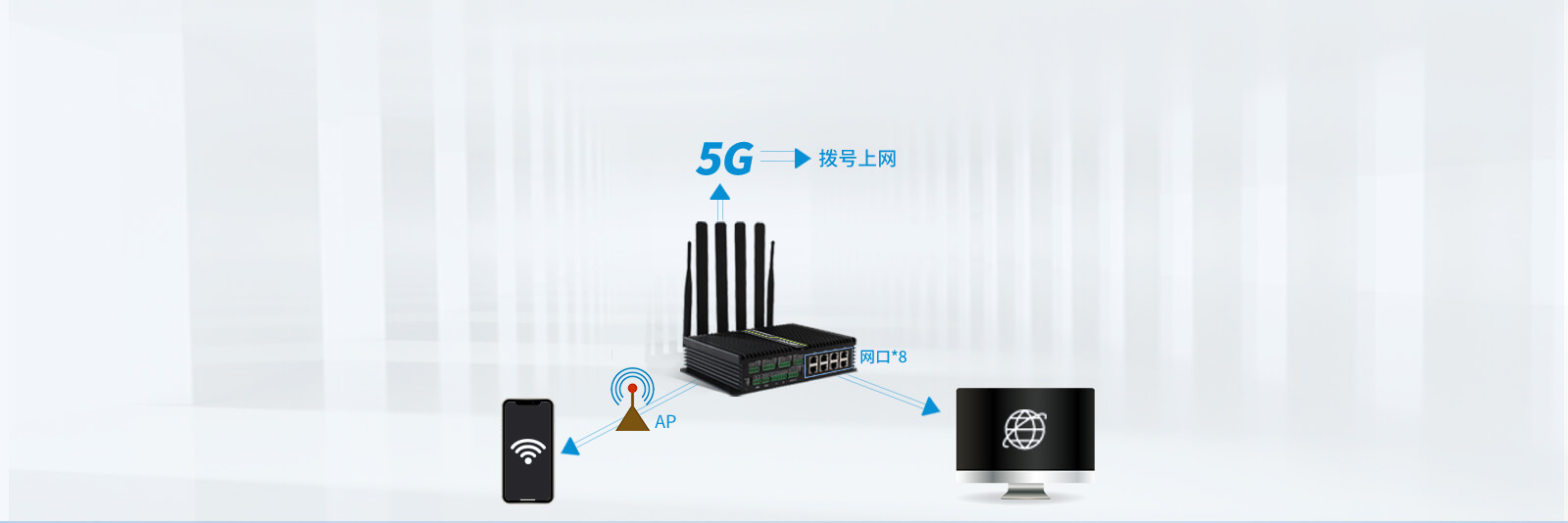

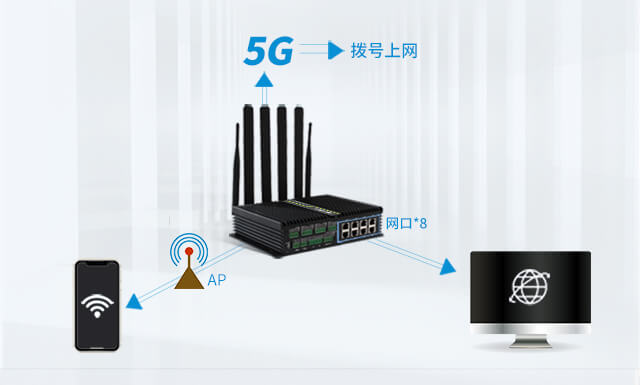

工业路由应用


可实现5G/4G转WiFi、以太网,方便现场设备快速组网

5G智能网关工业路由应用
5G智能网关工业路由应用

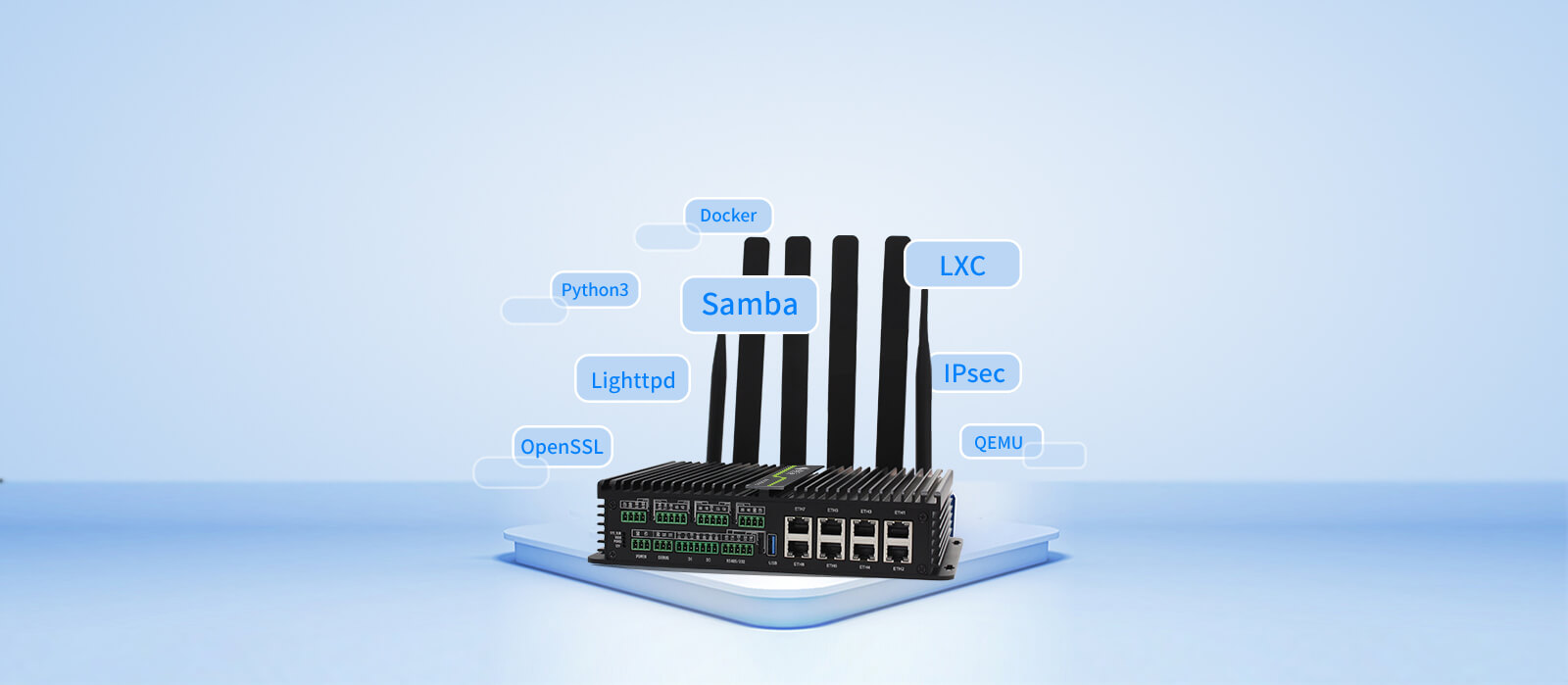

多种操作系统


Ubuntu18.04操作系统支持Samba、Lighttpd、虚拟化技术(Docker、LXC、QEMU)、IPsec、OpenSSL、Python3以上版本

5G智能网关支持Docker Python3
5G智能网关支持Docker Python3

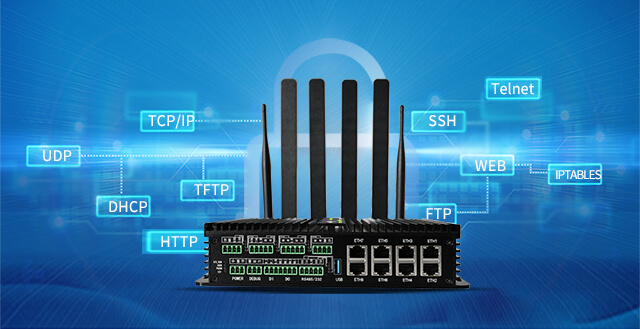

多种网络通用协议


内置多种网络通用协议,方便用户进行二次开发

5G智能网关内置多种网络通用协议
5G智能网关内置多种网络通用协议

应用领域


适用于智慧工厂、智慧水务、智慧交通智慧灯杆、智慧医务、智慧电力等行业应用

5G智能网关应用领域
5G智能网关应用领域

接口展示

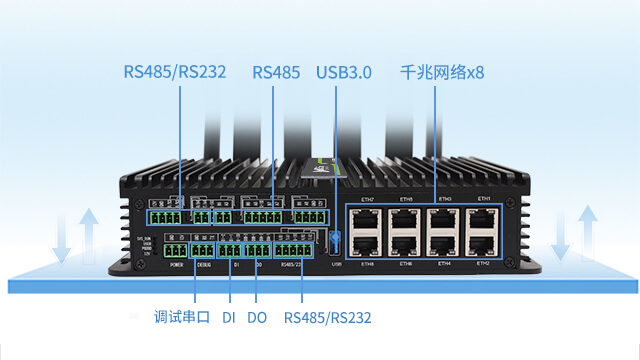

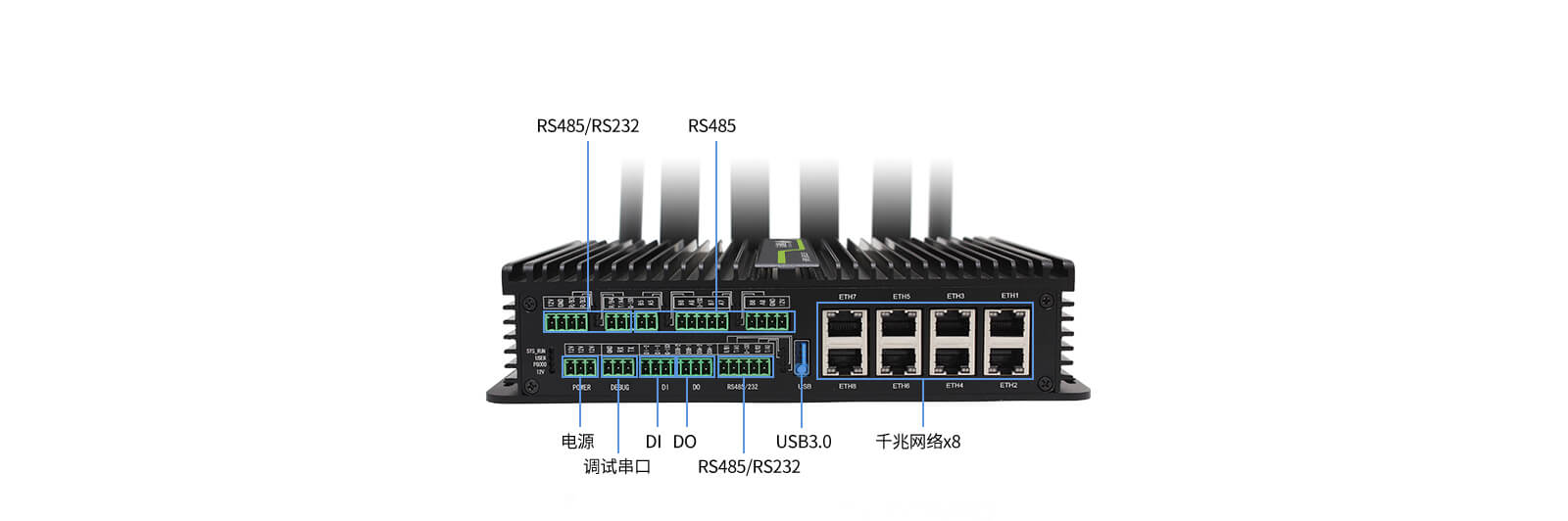

5G智能网关正面接口
5G智能网关正面接口

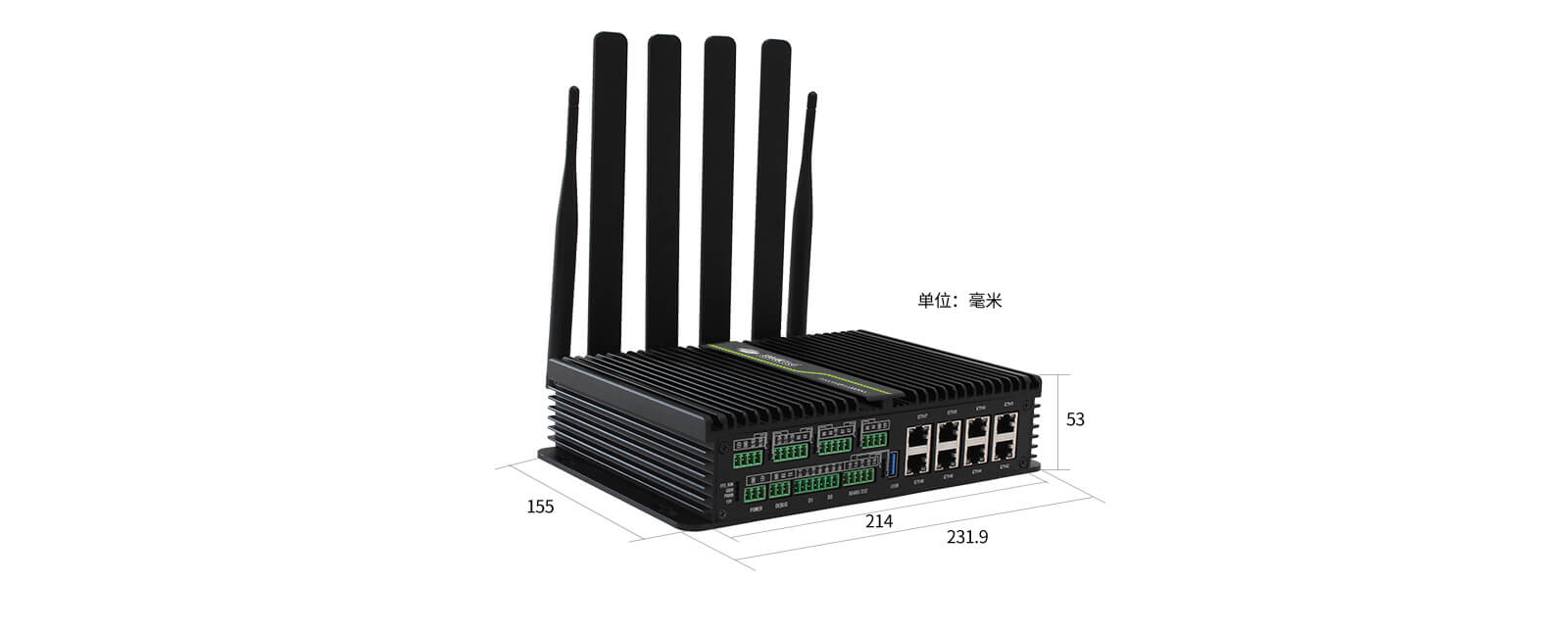

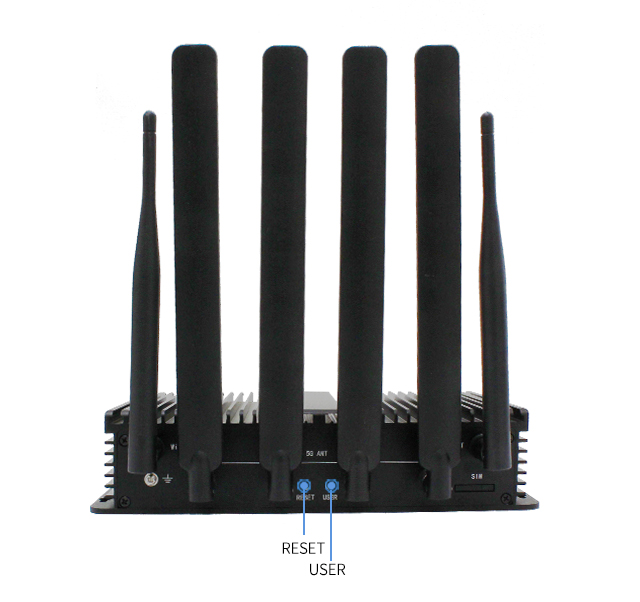

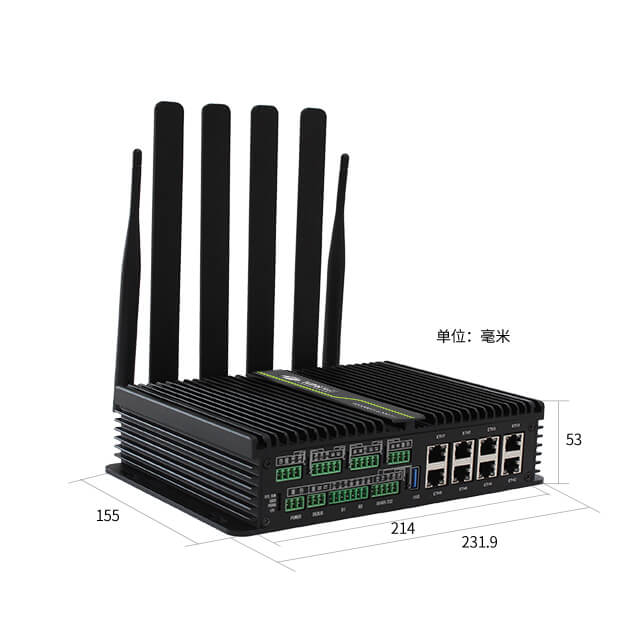

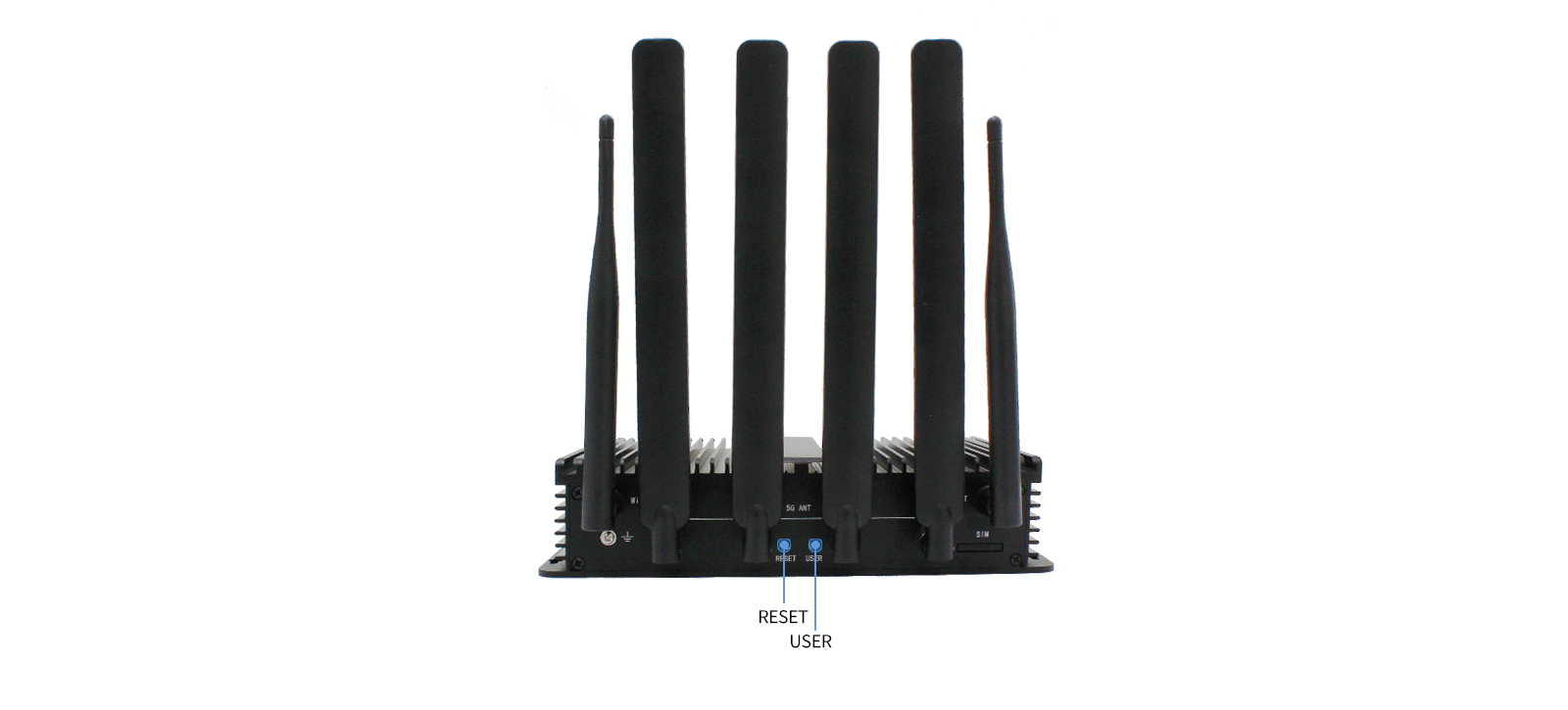

5G智能网关背面接口 5G智能网关尺寸
5G智能网关背面接口 5G智能网关尺寸

硬件参数


功能 描述
FCU2302+1046A-C FCU2302+1043A-C
CPU NXP LS1046A  ARM Cortex-A72 四核1.8GHz NXP LS1043A   ARM Cortex-A53 四核1.6GHz
RAM 2GB DDR4
ROM 8GB eMMC,16MB QSPI NorFlash

移动通信

5G模块:

华为MH5000-31模块,移远RM500Q-GL模块;

4G模块:

华为ME909s模块,移远EC20模块;

支持全网通;

采用标准SIM卡槽(卡槽上方标有SIM标识)

开关量输出

2路,电磁继电器隔离;

触点容量:5A 30VDC / 5A 250VAC

接口:3.81mm间距绿端子

开关量输入

2路,光耦隔离,采用3.81mm间距绿端子;

串口(包含RS-485)

UART1:三线调试串口,非隔离,机壳标识是Debug

UART2:在机内转换为RS485/232-1

UART3:在机内转换为RS485/232-2

UART4:在机内转换为RS485/232-3

UART5:在机内转换为RS485/232-4

UART6:在机内转换为RS485-5

UART7:在机内转换为RS485-6

UART8:在机内转换为RS485-7

UART9:在机内转换为RS485-8

USB

1个USB主口,采用标准USB A型插座,可用于烧写系统

存储

1个m2 m key接口,可以接m.2接口NVME协议的PCIE硬盘,实测INTEL 760P型号的固态硬盘

以太网络

8路千兆网,标准RJ-45插座,10M/100/1000M自适应

WiFi

m.2 Type 2230接口,即E KEY标准接口,默认外接INTEL 3168NGW模块;

实时时钟

采用专用RTC芯片RX8010SJ;

板载CR2032电池,可至少维持1年走时

复位按键

1个,用于系统复位

自定义按键

1个,用于客户应用自行调用

电源与功耗

额定电压:12V5A,具备反接保护;

尺寸

231.9*53*155mm

安装

4只Φ3mm螺钉

工作环境

湿度:5%~95%,无凝露。

工作温度:-40℃~85℃

存储温度:-40℃~125℃


软件参数


软件支持

详细描述

操作系统

Ubuntu-18.04.1

文件系统

Ext4

GCC

7.3.0

RS485

提供RS485测试方法

网络协议

TCP/IP、UDP、DHCP、TFTP、FTP、Telnet、SSH、Web、HTTP、IPtables

以太网

10M/100M/1000自适应以太网,支持静态/动态分配IP地址,支持修改MAC地址

WiFi

支持STA、AP功能

移动网络

5G移动网络可选华为MH5000-31模块或者移远RM500Q-GL模块,支持移动、联通、电信5G上网功能

4G移动网络可选华为ME909s模块,移远EC20模块,支持移动、联通、电信4G上网功能

RTC

支持NTP自动校时
