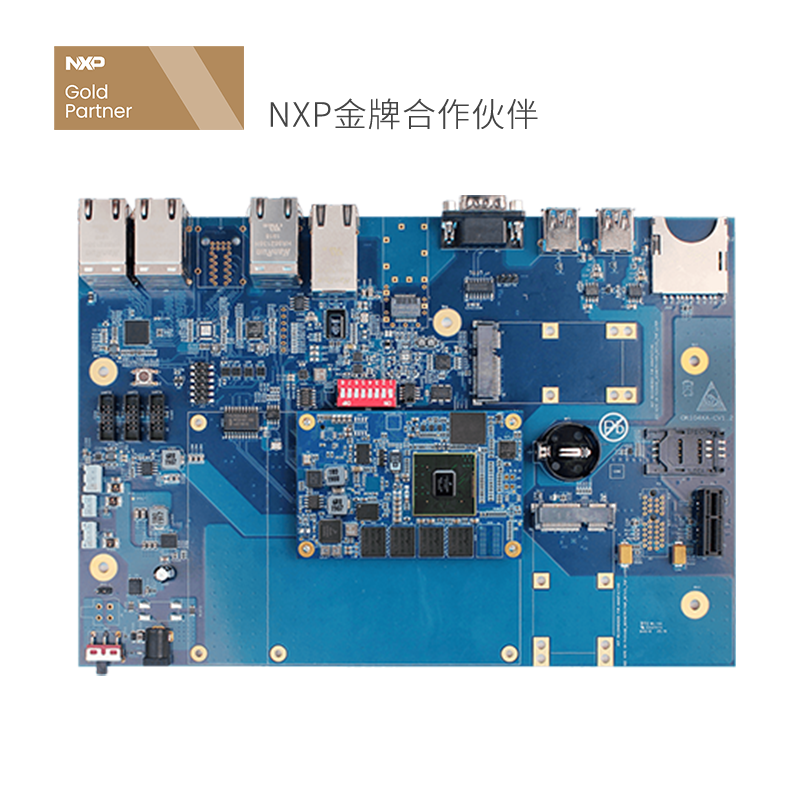

OK1043A-C开发板

CPU:LS1043A

架构:Cortex-A53

主频:1.6GHz

内存:2GB DDR4

ROM:16MB QSPI NorFlash,8GB eMMC

系统:Ubuntu-18.04.1,OpenWrt v18.06.0-rc2



OK1043A- C


OK1043A-C 开发板 基于 NXP 公司的 L S1043A 四核处理器设计, 主频1.6GHz, ARM Cortex -A53 架构。采用 核心板 +底板分离结构,通过COMe接口连接,速率有保障。原生支持7 个Ethernet:1 个10Gbps和6 个1000Mbps。支持PCIe 2.0、SATA3.0、USB3.0、UA RT、IIC等功能接口,以及Ubuntu、OpenWrt 操作系统。适用于路由器、IoT 网关 、IP-PBX等产品,以及 边缘计算 、能源 物联网智慧城市、工业自动化、视频监控等应用领域。

多路原生网口


原生支持7 个Ethernet:1 个10Gbps和6 个1000Mbps

LS1043A支持7路网口
LS1043支持7个网口

高速网络


采用硬件数据路径加速架构(DPAA),支持数据包解析、分类和分发(FMan),调度、包排序和拥塞管理的队列管理(QMan),
缓冲区分配和反分配的硬件缓冲区管理(BMan)。软件层支持完整的 DPDK环境1,同时支持OVS-DPDK,
用于网络应用中数据包的高性能处理。

LS043A高速网络
LS043高速网络

丰富的高速接口


10Gbps Ethernet、 5G bps PCIe2.0、6Gbps SATA3.0、5Gbps USB3.0

LS043A高速接口
LS043高速接口

灵活的功能扩展


5Gbps高速PCIe 2.0扩展更灵活,可用于扩展 千兆网卡、双频WIFI等高速外设

LS043A功能扩展灵活
LS043功能扩展灵活

多系统支持


支持Ubuntu 18.04、OpenWrt两种操作系统,丰富的第三方应用和插件,方便用户开发

LS043A系统支持
LS043AUbuntu系统支持 LS043 OpenWrt系统支持

设计工艺


LS043A设计工艺
LS043设计工艺

开发板接口展示


LS043A接口展示
LS04A接口展示


规格参数


FET1043A-C核心板基础参数

CPU

NXP LS1043A

架构

四核Cortex-A53

主频

≤1.6GHz

RAM

2GB DDR4

ROM

8GB eMMC ;16MB QSPI NorFlash

OS

Ubuntu/OpenWrt

工作电压

12V供电

接口方式

COM Express

工作温度

-40℃~ +80℃

机械尺寸

84mm×55mm

FET1043A-C核心板参数

功能

数量

参数

Ethernet

≤7

CPU具备7个原生MAC,其网口支持数量组合如下:
7个1Gbps Ethernet;
1个2.5G/10Gbps和6个1Gbps Ethernet;
2个2.5Gbps和2个1Gbps Ethernet;

PCIe2.0

≤3

通过SerDes配置支持,支持x1、x2、x4,每通道最高支持5GT/s

SATA3.0

≤1

通过SerDes配置支持,最高速率支持6Gbps

SerDes*

4

4个SerDes通道用于高速外围接口:

3个PCI Express 2.0控制器

1个SATA 3.0控制器

最多支持4个SGMII支持1000 Mbit/s

最多支持2个SGMII支持2500 Mbit/s

最多支持1个XFI (10 GbE)接口

最多支持1个QSGMII

USB3.0

≤3

最高支持速率5Gbps

UART

≤6

支持2路DUART或6路UART

IIC

≤3


eSDHC

≤1

支持SD3.0 EMMC4.5,和EMMC复用,可做卡启动或烧写系统,不可用作EMMC启动时的外扩存储卡。

JTAG

1

支持NXP官方 CodeWarrior TAP调试器


注*:SerDes可配置多种 Ethernet 、PCIe、SATA的组合,详见《QorIQ LS1043A Reference Manual》中SerDes Module部分的说明




OK1043A-C开发板参数

功能

数量

参数

Ethernet 1Gbps

6

支持1G/100M/10Mbps自适应,其中QSGMII引出4个,RGMII引出2个。

Ethernet 10Gbps

1

最高通信速率10Gbps,支持10G/5G/2.5G/1G/100Mbps    自适应。

Mini PCIe

1

PCIe2.0,最高支持5GT/s。可通过修改RCW配置为mSATA,最高速率6Gbps。

PCIe x1

1

PCIe2.0,最高支持5GT/s。

USB 3.0

2

最高支持速率5Gbps。

4G

1

Mini PCIe插座中预留USB信号及SIM卡,可安装4G模块。

UART

3

TTL电平,三线串口。

Debug

1

RS232电平。

SD Card

1

兼容SD、SDHC和SDXC(UHS-I), 和EMMC复用,可做卡启动,不可用作EMMC启动时的外扩存储卡。

RTC

1

板载CR2032电池。

JTAG

1

支持NXP官方CodeWarrior    TAP调试器。


软件参数
Linux Ubuntu

交叉编译器

aarch64-linux-gnu-gcc

Ubuntu/Linaro 7.3.0-16ubuntu3~18.04, glibc-2.27, binutils-2.30-0, gdb-8.1

烧写方式

支持使用SD卡引导启动


支持优盘整机烧写


UBoot

版本Uboot-2018.03


支持设备树


支持网络TFTP NFS下载


支持U盘、eMMC、TF卡、QSPI Flash等块设备访问


支持Linux内核网络MAC设置、保存


Linux内核

版本: Linux-4.14.47


文件系统

EXT4/NFS/FAT32等格式的文件系统

eMMC驱动

HS200高速模式

看门狗驱动


RTC驱动

Rx8010

IO驱动


QSPI驱动

支持四线模式高速读写

PCIE驱动

支持MINI-PCIE接口WLE900VX 千兆5G WIFI模块
支持MINI-PCIE接口RTL8111F千兆以太网模块
支持PCIE(x1)接口Intel 82574L千兆以太网网卡

USB 3.0

支持优盘,USB Hub,USB键鼠等

TMU驱动

LS1043内部温度传感器

串口驱动


以太网络,(10000/1000/100/10Mbps)

1个万兆以太网口,6个千兆以太网口

串口

1个RS232调试串口,3个RS232普通串口

Ubuntu文件系统

版本:ubuntu-18.04.1


Samba资源共享服务


Lighttpd轻量网站服务


Docker容器


LXC虚拟技术


QEMU开源机器仿真器


OP-TEE OS


OpenSSL加密


IPSEC


DPDK

OVS-DPDK


Linux LEDEv17.01.6 Release

Linux内核

版本:Linux- 4.9.63

Openwrt系统

版本:v17.01.6

资源包及版本

ath10k-firmware-qca988x_2017-03-29-956e2609-1_aarch64_generic
base-files_178-r5410+1-62ede4f783_aarch64_generic
block-mount_2017-07-31-8ab4fda6-1_aarch64_generic
busybox_1.27.2-1_aarch64_generic
dnsmasq_2.78-3_aarch64_generic
dropbear_2017.75-4_aarch64_generic
ethtool_4.15-1_aarch64_generic
firewall_2017-11-07-c4309372-1_aarch64_generic
fstools_2017-07-31-8ab4fda6-1_aarch64_generic
fwtool_1_aarch64_generic
hostapd-common_2017-08-24-c2d4f2eb-4_aarch64_generic
hostapd_2017-08-24-c2d4f2eb-4_aarch64_generic
iperf3_3.3-1_aarch64_generic
iperf_2.0.10-1_aarch64_generic
iw_4.9-1_aarch64_generic
jshn_2017-10-06-729f47fd-1_aarch64_generic
jsonfilter_2016-07-02-dea067ad-1_aarch64_generic
kernel_4.9.63-1-5ac84a901b0c0bf7e0ffa39f812a12fe_aarch64_generic
kmod-ath10k_4.9.63+2017-11-01-1_aarch64_generic
kmod-ath_4.9.63+2017-11-01-1_aarch64_generic
kmod-cfg80211_4.9.63+2017-11-01-1_aarch64_generic
kmod-ipt-conntrack_4.9.63-1_aarch64_generic
kmod-ipt-core_4.9.63-1_aarch64_generic
kmod-ipt-nat_4.9.63-1_aarch64_generic
kmod-mac80211_4.9.63+2017-11-01-1_aarch64_generic
kmod-nf-conntrack6_4.9.63-1_aarch64_generic
kmod-nf-conntrack_4.9.63-1_aarch64_generic
kmod-nf-ipt_4.9.63-1_aarch64_generic
kmod-nf-nat_4.9.63-1_aarch64_generic
kmod-nls-base_4.9.63-1_aarch64_generic
kmod-ppfe_4.9.63-1_aarch64_generic
kmod-scsi-core_4.9.63-1_aarch64_generic
kmod-usb-core_4.9.63-1_aarch64_generic
kmod-usb-dwc3_4.9.63-1_aarch64_generic
kmod-usb-storage_4.9.63-1_aarch64_generic
layerscape-ppa-ls1043ardb_2017.09-1_aarch64_generic
layerscape-ppfe_2017.09-1_aarch64_generic
lede-keyring_2017-01-20-a50b7529-1_aarch64_generic
libblobmsg-json_2017-10-06-729f47fd-1_aarch64_generic
libc_1.1.18-1_aarch64_generic
libgcc_5.5.0-1_aarch64_generic
libip4tc_1.6.1-1_aarch64_generic
libip6tc_1.6.1-1_aarch64_generic
libiwinfo-lua_2017-08-23-c1a03e82-1_aarch64_generic
libiwinfo_2017-08-23-c1a03e82-1_aarch64_generic
libjpeg_9a-1_aarch64_generic
libjson-c_0.12.1-1_aarch64_generic
libjson-script_2017-10-06-729f47fd-1_aarch64_generic
liblua_5.1.5-1_aarch64_generic
liblucihttp-lua_2018-05-18-cb119ded-1_aarch64_generic
liblucihttp_2018-05-18-cb119ded-1_aarch64_generic
libnl-tiny_0.1-5_aarch64_generic
libpcap_1.8.1-1_aarch64_generic
libpthread_1.1.18-1_aarch64_generic
libubox_2017-10-06-729f47fd-1_aarch64_generic
libubus-lua_2017-11-13-5f87f548-1_aarch64_generic
libubus_2017-11-13-5f87f548-1_aarch64_generic
libuci_2017-09-29-5ad59ad4-1_aarch64_generic
libuclient_2017-11-02-4b87d831-1_aarch64_generic
libxtables_1.6.1-1_aarch64_generic
logd_2017-11-06-2c0d9cfe-1_aarch64_generic
lua_5.1.5-1_aarch64_generic
luci-app-firewall_git-18.210.69179-6df9a57-1_all
luci-app-mjpg-streamer_git-18.210.69179-6df9a57-1_all
luci-app-samba_git-18.210.69179-6df9a57-1_all
luci-base_git-18.210.69179-6df9a57-1_aarch64_generic
luci-i18n-base-en_git-18.210.69179-6df9a57-1_all
luci-i18n-base-zh-cn_git-18.210.69179-6df9a57-1_all
luci-i18n-firewall-en_git-18.210.69179-6df9a57-1_all
luci-i18n-firewall-zh-cn_git-18.210.69179-6df9a57-1_all
luci-i18n-mjpg-streamer-zh-cn_git-18.210.69179-6df9a57-1_all
luci-i18n-samba-en_git-18.210.69179-6df9a57-1_all
luci-i18n-samba-zh-cn_git-18.210.69179-6df9a57-1_all
luci-lib-ip_git-18.210.69179-6df9a57-1_aarch64_generic
luci-lib-jsonc_git-18.210.69179-6df9a57-1_aarch64_generic
luci-lib-nixio_git-18.210.69179-6df9a57-1_aarch64_generic
luci-mod-admin-full_git-18.210.69179-6df9a57-1_aarch64_generic
luci-proto-ipv6_git-18.210.69179-6df9a57-1_all
luci-proto-ppp_git-18.210.69179-6df9a57-1_all
luci-theme-bootstrap_git-18.210.69179-6df9a57-1_all
luci-theme-freifunk-generic_git-18.210.69179-6df9a57-1_all
luci-theme-material_git-18.210.69179-6df9a57-1_all
luci-theme-openwrt_git-18.210.69179-6df9a57-1_all
luci_git-18.210.69179-6df9a57-1_all
mjpg-streamer_r182-10_aarch64_generic
mtd_21_aarch64_generic
netifd_2017-11-17-c92106e3-1_aarch64_generic
opkg_2017-07-28-4bd8601e-1_aarch64_generic
procd_2017-10-10-7c9aa7c3-1_aarch64_generic
rcw-layerscape-ls1043ardb_2017.09-1_aarch64_generic
rpcd-mod-rrdns_20170710_aarch64_generic
rpcd_2017-11-12-a0231be8-1_aarch64_generic
samba36-server_3.6.25-8_aarch64_generic
tcpdump_4.9.2-1_aarch64_generic
ubi-utils_1.5.2-1_aarch64_generic
ubox_2017-11-06-2c0d9cfe-1_aarch64_generic
ubus_2017-11-13-5f87f548-1_aarch64_generic
ubusd_2017-11-13-5f87f548-1_aarch64_generic
uci_2017-09-29-5ad59ad4-1_aarch64_generic
uclibcxx_0.2.4-3_aarch64_generic
uclient-fetch_2017-11-02-4b87d831-1_aarch64_generic
uhttpd-mod-ubus_2017-11-04-a235636a-1_aarch64_generic
uhttpd_2017-11-04-a235636a-1_aarch64_generic
usign_2015-07-04-ef641914-1_aarch64_generic
wireless-regdb_2017-10-20-4343d359_aarch64_generic
wpa-supplicant_2017-08-24-c2d4f2eb-4_aarch64_generic







资料下载


产品选型手册: 飞凌嵌入式全线产品手册

产品手册: FET1043A-C 核心板 用户手册




NXP软件资源ASK推荐:


ASK是NXP提供的一个基于OpenWRT系统的宽带路由器应用解决方案工具包,利用LS1043A / LS1046A处理器中的包加速器,并在ARM核心负载低于5%的情况下提供线速性能。


LS1043A ASK 点击下载: NXP Special Single Chip Hardware Speeds Router/Switch Software
