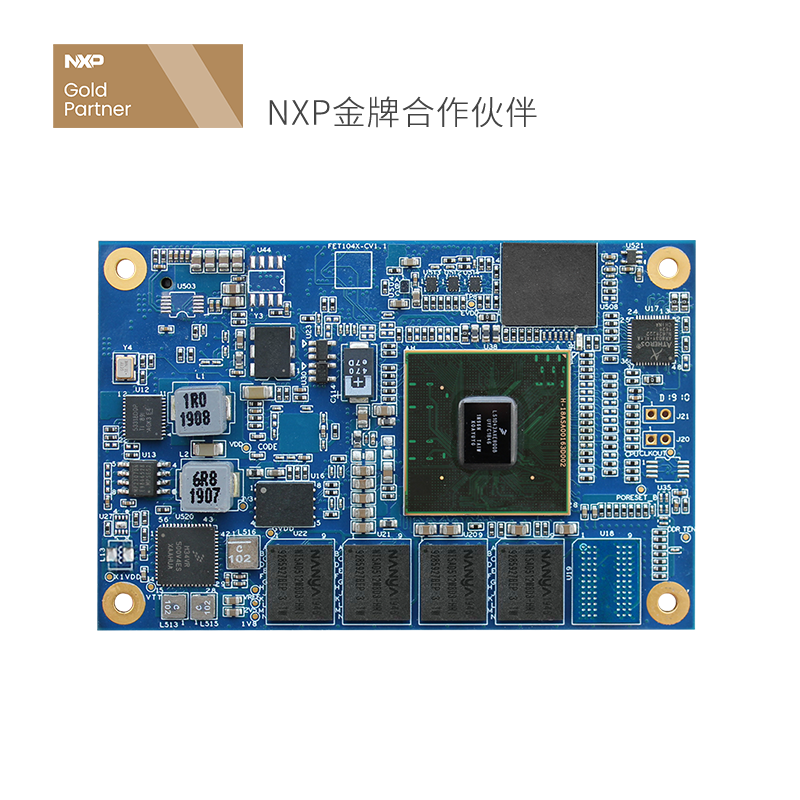

FET1043A-C核心板

CPU:NXP LS1043A
架构:四核Cortex-A53
主频:≤1.6GHz
RAM:2GB DDR4
ROM:8GB eMMC ;16MB QSPI NorFlash
OS:Ubuntu/OpenWrt

CPU:LS1043A
架构:Cortex-A53
主频:1.6GHz
内存:2GB DDR4
ROM:16MB QSPI NorFlash,8GB eMMC
系统:Forlinx Desktop,OpenWrt

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比


  • FET1043A-C


    FET1043A-C核心板基于NXP公司的LS1043A四核处理器设计,主频1.6GHz,ARM Cortex-A53 架构。原生支持7 个Ethernet:1 个10Gbps和6 个1000Mbps。支持PCIe 2.0、SATA3.0、USB3.0、UART 、IIC等功能接口,以及Ubuntu、OpenWrt 操作系统。适用于路由器、IoT网关、IP-PBX等产品,以及边缘计算、能源物联网智慧城市 、工业自动化、视频监控等应用领域。

    多路原生网口


    原生支持7 个Ethernet:1 个10Gbps和6 个1000Mbps

    LS1043A支持7路网口
    LS1043支持7个网口

    高速网络


    采用硬件数据路径加速架构(DPAA),支持数据包解析、 分类和分发(FMan),调度、包排序和拥塞管理的队列管理(QMan),
    缓冲区分配和反分配的硬件缓冲区管理(BMan)。软件层支持完整的DPDK 环境 1 ,同时支持OVS-DPDK,
    用于网络应用中数据包的高性能处理。

    LS043A高速网络
    LS043高速网络

    丰富的高速接口


    10Gbps Ethernet、5Gbps PCIe2.0、 6Gbps SATA3.0、5Gbps USB3.0

    LS043A高速接口
    LS043高速接口

    灵活的功能扩展


    5Gbps高速PCIe 2.0扩展更灵活,可用于 扩展千兆网卡、双频WIFI等高速外设

    LS043A功能扩展灵活
    LS043功能扩展灵活

    多系统支持


    支持Ubuntu 18.04、OpenWrt两种操作系统, 丰富的第三方应用和插件,方便用户开发

    LS043A系统支持
    LS043AUbuntu系统支持 LS043 OpenWrt系统支持

    设计工艺


    LS043A设计工艺
    LS043设计工艺

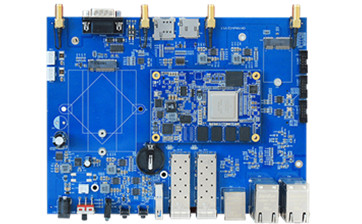

    开发板 接口展示


    LS043A接口展示
    LS04A接口展示


  • 规格参数


    FET1043A-C核心板基础参数

    CPU

    NXP LS1043A

    架构

    四核Cortex-A53

    主频

    ≤1.6GHz

    RAM

    2GB DDR4

    ROM

    8GB eMMC ;16MB QSPI NorFlash

    OS

    Ubuntu/OpenWrt

    工作电压

    12V供电

    接口方式

    COM Express

    工作温度

    -40℃~ +80℃

    机械尺寸

    84mm×55mm

    FET1043A-C核心板参数

    功能

    数量

    参数

    Ethernet

    ≤7

    CPU具备7个原生MAC,其网口支持数量组合如下:
    7个1Gbps Ethernet;
    1个2.5G/10Gbps和6个1Gbps Ethernet;
    2个2.5Gbps和2个1Gbps Ethernet;

    PCIe2.0

    ≤3

    通过SerDes配置支持,支持x1、x2、x4,每通道最高支持5GT/s

    SATA3.0

    ≤1

    通过SerDes配置支持,最高速率支持6Gbps

    SerDes*

    4

    4个SerDes通道用于高速外围接口:

    3个PCI Express 2.0控制器

    1个SATA 3.0控制器

    最多支持4个SGMII支持1000 Mbit/s

    最多支持2个SGMII支持2500 Mbit/s

    最多支持1个XFI (10 GbE)接口

    最多支持1个QSGMII

    USB3.0

    ≤3

    最高支持速率5Gbps

    UART

    ≤4

    支持2路DUART或4路UART

    IIC

    ≤2


    eSDHC

    ≤1

    支持SD3.0 EMMC4.5,和EMMC复用,可做卡启动或烧写系统,不可用作EMMC启动时的外扩存储卡。

    JTAG

    1

    支持NXP官方 CodeWarrior TAP调试器

    注*:SerDes可配置多种Ethernet、PCIe、SATA的组合,详见《QorIQ LS1043A Reference Manual》中SerDes Module部分的说明



    软件参数
    Linux Ubuntu

    交叉编译器

    aarch64-linux-gnu-gcc

    Ubuntu/Linaro 7.3.0-16ubuntu3~18.04, glibc-2.27, binutils-2.30-0, gdb-8.1

    烧写方式

    支持使用SD卡引导启动


    支持优盘整机烧写


    UBoot

    版本Uboot-2018.03


    支持设备树


    支持网络TFTP NFS下载


    支持U盘、eMMC、TF卡、QSPI Flash等块设备访问


    支持Linux内核网络MAC设置、保存


    Linux内核

    版本: Linux-4.14.47


    文件系统

    EXT4/NFS/FAT32等格式的文件系统

    eMMC驱动

    HS200高速模式

    看门狗驱动


    RTC驱动

    Rx8010

    IO驱动


    QSPI驱动

    支持四线模式高速读写

    PCIE驱动

    支持MINI-PCIE接口WLE900VX 千兆5G WIFI模块
    支持MINI-PCIE接口RTL8111F千兆以太网模块
    支持PCIE(x1)接口Intel 82574L千兆以太网网卡

    USB 3.0

    支持优盘,USB Hub,USB键鼠等

    TMU驱动

    LS1043内部温度传感器

    串口驱动


    以太网络,(10000/1000/100/10Mbps)

    1个万兆以太网口,6个千兆以太网口

    串口

    1个RS232调试串口,3个RS232普通串口

    Ubuntu文件系统

    版本:ubuntu-18.04.1


    Samba资源共享服务


    Lighttpd轻量网站服务


    Docker容器


    LXC虚拟技术


    QEMU开源机器仿真器


    OP-TEE OS


    OpenSSL加密


    IPSEC


    DPDK

    OVS-DPDK


    Linux LEDEv17.01.6 Release

    Linux内核

    版本:Linux- 4.9.63

    Openwrt系统

    版本:v17.01.6

    资源包及版本

    ath10k-firmware-qca988x_2017-03-29-956e2609-1_aarch64_generic
    base-files_178-r5410+1-62ede4f783_aarch64_generic
    block-mount_2017-07-31-8ab4fda6-1_aarch64_generic
    busybox_1.27.2-1_aarch64_generic
    dnsmasq_2.78-3_aarch64_generic
    dropbear_2017.75-4_aarch64_generic
    ethtool_4.15-1_aarch64_generic
    firewall_2017-11-07-c4309372-1_aarch64_generic
    fstools_2017-07-31-8ab4fda6-1_aarch64_generic
    fwtool_1_aarch64_generic
    hostapd-common_2017-08-24-c2d4f2eb-4_aarch64_generic
    hostapd_2017-08-24-c2d4f2eb-4_aarch64_generic
    iperf3_3.3-1_aarch64_generic
    iperf_2.0.10-1_aarch64_generic
    iw_4.9-1_aarch64_generic
    jshn_2017-10-06-729f47fd-1_aarch64_generic
    jsonfilter_2016-07-02-dea067ad-1_aarch64_generic
    kernel_4.9.63-1-5ac84a901b0c0bf7e0ffa39f812a12fe_aarch64_generic
    kmod-ath10k_4.9.63+2017-11-01-1_aarch64_generic
    kmod-ath_4.9.63+2017-11-01-1_aarch64_generic
    kmod-cfg80211_4.9.63+2017-11-01-1_aarch64_generic
    kmod-ipt-conntrack_4.9.63-1_aarch64_generic
    kmod-ipt-core_4.9.63-1_aarch64_generic
    kmod-ipt-nat_4.9.63-1_aarch64_generic
    kmod-mac80211_4.9.63+2017-11-01-1_aarch64_generic
    kmod-nf-conntrack6_4.9.63-1_aarch64_generic
    kmod-nf-conntrack_4.9.63-1_aarch64_generic
    kmod-nf-ipt_4.9.63-1_aarch64_generic
    kmod-nf-nat_4.9.63-1_aarch64_generic
    kmod-nls-base_4.9.63-1_aarch64_generic
    kmod-ppfe_4.9.63-1_aarch64_generic
    kmod-scsi-core_4.9.63-1_aarch64_generic
    kmod-usb-core_4.9.63-1_aarch64_generic
    kmod-usb-dwc3_4.9.63-1_aarch64_generic
    kmod-usb-storage_4.9.63-1_aarch64_generic
    layerscape-ppa-ls1043ardb_2017.09-1_aarch64_generic
    layerscape-ppfe_2017.09-1_aarch64_generic
    lede-keyring_2017-01-20-a50b7529-1_aarch64_generic
    libblobmsg-json_2017-10-06-729f47fd-1_aarch64_generic
    libc_1.1.18-1_aarch64_generic
    libgcc_5.5.0-1_aarch64_generic
    libip4tc_1.6.1-1_aarch64_generic
    libip6tc_1.6.1-1_aarch64_generic
    libiwinfo-lua_2017-08-23-c1a03e82-1_aarch64_generic
    libiwinfo_2017-08-23-c1a03e82-1_aarch64_generic
    libjpeg_9a-1_aarch64_generic
    libjson-c_0.12.1-1_aarch64_generic
    libjson-script_2017-10-06-729f47fd-1_aarch64_generic
    liblua_5.1.5-1_aarch64_generic
    liblucihttp-lua_2018-05-18-cb119ded-1_aarch64_generic
    liblucihttp_2018-05-18-cb119ded-1_aarch64_generic
    libnl-tiny_0.1-5_aarch64_generic
    libpcap_1.8.1-1_aarch64_generic
    libpthread_1.1.18-1_aarch64_generic
    libubox_2017-10-06-729f47fd-1_aarch64_generic
    libubus-lua_2017-11-13-5f87f548-1_aarch64_generic
    libubus_2017-11-13-5f87f548-1_aarch64_generic
    libuci_2017-09-29-5ad59ad4-1_aarch64_generic
    libuclient_2017-11-02-4b87d831-1_aarch64_generic
    libxtables_1.6.1-1_aarch64_generic
    logd_2017-11-06-2c0d9cfe-1_aarch64_generic
    lua_5.1.5-1_aarch64_generic
    luci-app-firewall_git-18.210.69179-6df9a57-1_all
    luci-app-mjpg-streamer_git-18.210.69179-6df9a57-1_all
    luci-app-samba_git-18.210.69179-6df9a57-1_all
    luci-base_git-18.210.69179-6df9a57-1_aarch64_generic
    luci-i18n-base-en_git-18.210.69179-6df9a57-1_all
    luci-i18n-base-zh-cn_git-18.210.69179-6df9a57-1_all
    luci-i18n-firewall-en_git-18.210.69179-6df9a57-1_all
    luci-i18n-firewall-zh-cn_git-18.210.69179-6df9a57-1_all
    luci-i18n-mjpg-streamer-zh-cn_git-18.210.69179-6df9a57-1_all
    luci-i18n-samba-en_git-18.210.69179-6df9a57-1_all
    luci-i18n-samba-zh-cn_git-18.210.69179-6df9a57-1_all
    luci-lib-ip_git-18.210.69179-6df9a57-1_aarch64_generic
    luci-lib-jsonc_git-18.210.69179-6df9a57-1_aarch64_generic
    luci-lib-nixio_git-18.210.69179-6df9a57-1_aarch64_generic
    luci-mod-admin-full_git-18.210.69179-6df9a57-1_aarch64_generic
    luci-proto-ipv6_git-18.210.69179-6df9a57-1_all
    luci-proto-ppp_git-18.210.69179-6df9a57-1_all
    luci-theme-bootstrap_git-18.210.69179-6df9a57-1_all
    luci-theme-freifunk-generic_git-18.210.69179-6df9a57-1_all
    luci-theme-material_git-18.210.69179-6df9a57-1_all
    luci-theme-openwrt_git-18.210.69179-6df9a57-1_all
    luci_git-18.210.69179-6df9a57-1_all
    mjpg-streamer_r182-10_aarch64_generic
    mtd_21_aarch64_generic
    netifd_2017-11-17-c92106e3-1_aarch64_generic
    opkg_2017-07-28-4bd8601e-1_aarch64_generic
    procd_2017-10-10-7c9aa7c3-1_aarch64_generic
    rcw-layerscape-ls1043ardb_2017.09-1_aarch64_generic
    rpcd-mod-rrdns_20170710_aarch64_generic
    rpcd_2017-11-12-a0231be8-1_aarch64_generic
    samba36-server_3.6.25-8_aarch64_generic
    tcpdump_4.9.2-1_aarch64_generic
    ubi-utils_1.5.2-1_aarch64_generic
    ubox_2017-11-06-2c0d9cfe-1_aarch64_generic
    ubus_2017-11-13-5f87f548-1_aarch64_generic
    ubusd_2017-11-13-5f87f548-1_aarch64_generic
    uci_2017-09-29-5ad59ad4-1_aarch64_generic
    uclibcxx_0.2.4-3_aarch64_generic
    uclient-fetch_2017-11-02-4b87d831-1_aarch64_generic
    uhttpd-mod-ubus_2017-11-04-a235636a-1_aarch64_generic
    uhttpd_2017-11-04-a235636a-1_aarch64_generic
    usign_2015-07-04-ef641914-1_aarch64_generic
    wireless-regdb_2017-10-20-4343d359_aarch64_generic
    wpa-supplicant_2017-08-24-c2d4f2eb-4_aarch64_generic





  • 资料下载


    选型手册: 飞凌嵌入式全线产品手册

    产品手册: FET1043A-C核心板 用户手册



    NXP软件资源ASK推荐:


    ASK是NXP提供的一个基于OpenWRT系统的宽带路由器应用解决方案工具包,利用LS1043A / LS1046A处理器中的包加速器,并在ARM核心负载低于5%的情况下提供线速性能。


    LS1043A ASK 点击下载: NXP Special Single Chip Hardware Speeds Router/Switch Software
