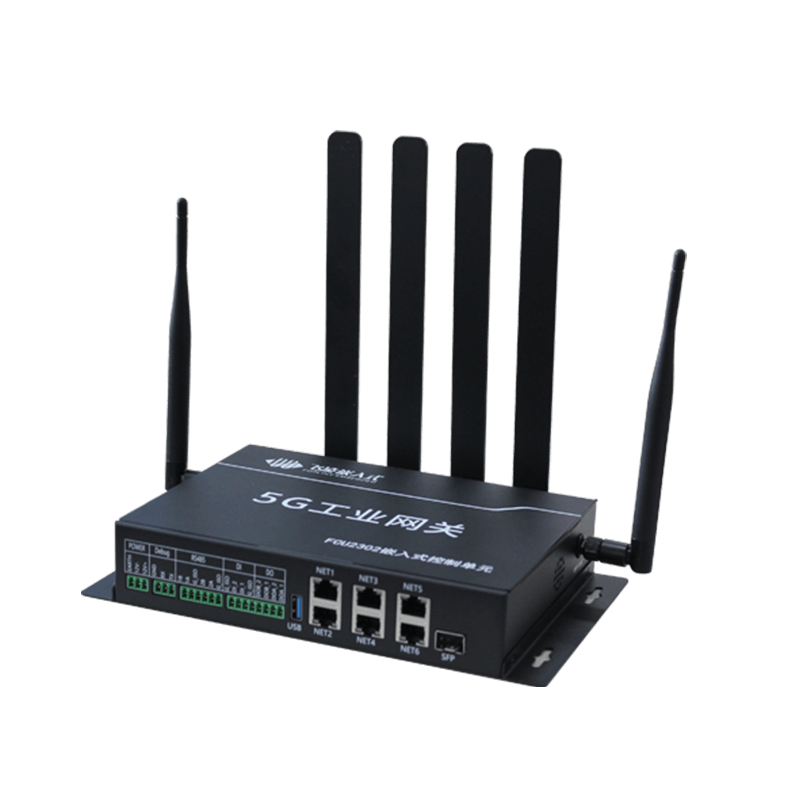

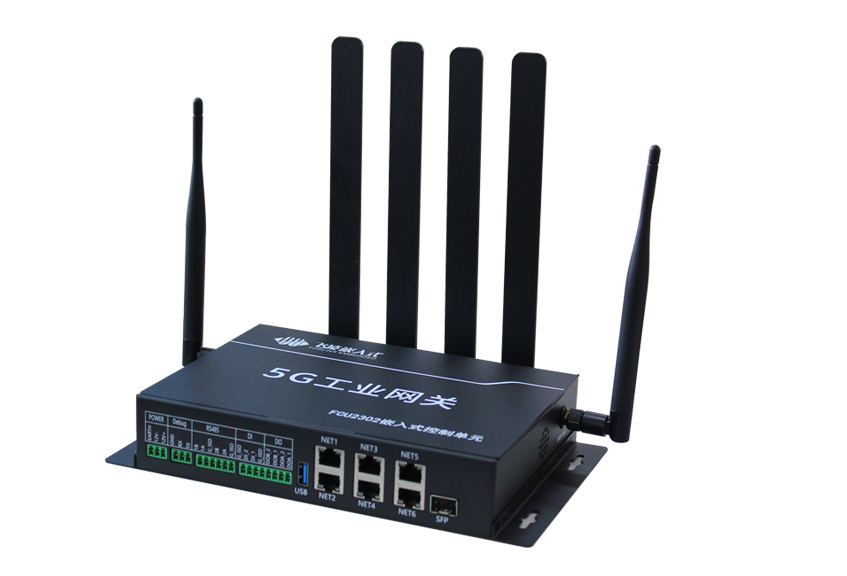

FCU2302 嵌入式 控制单元 是一款具有高性能、多接口、高带宽、大链接、低时延的5G 工业网关 ,从芯片 到模组全部采用工业级设计,支持4G/5G全网通、6路千兆网 、RS485 、DI、DO等多种接口;内部集成高性能64位四核ARM 处理器LS1046A *,主频高达1.8GHz,C oreMark跑分45000;搭载华为5G工业模组 MH5000 配合LS1046 A的网络加速引擎,可帮助用户快速接入互联网,实现安全可靠的数据传输。开放式系统设计,便于用户二次开发。支持Ubunut18.04操作系统,且集成丰富的第三方组件;广泛应用于智慧工厂、智慧城市 、智慧医疗 、无人驾驶、虚拟现实等领域。
*可选LS1043A ,四核1.6GHz,CoreMark跑分26000
高性能 高速率 高链接
支持5G/4G、千兆以太网进行联网,多网络备份,保证连接可靠性;
原生6路千兆网口
5G工业网关原生支持6路千兆网;
每个网口自带硬件加速引擎(DPAA),网络吞吐可达线速;
利用处理器中的数据包加速器,可将CPU占用率降至5%以下
虚拟化技术加持
支持Docker、LXC、QEMU虚拟化引擎技术
应用领域
适用于智慧工厂、智慧城市、智慧医疗、无人驾驶、虚拟现实等领域
▊硬件参数
功能 | 描述 | |
FCU2302+1046A-C | FCU2302+1043A-C | |
CPU | NXP LS1046A ARM Cortex-A72 四核1.8GHz | NXP LS1043A ARM Cortex-A53 四核1.6GHz |
RAM | 2GB DDR4 | |
ROM | 8GB eMMC | |
移动通信 |
华为MH5000-31模块; 移远RM500Q(选配) |
|
以太网 | 6路千兆网,标准RJ-45插座,10M/100/1000M自适应 | |
SFP | 1路SFP+接口,最大支持10Gbps,可安装SFP+光模块或电模块 | |
WiFi | 支持2.4GHz、5GHz双频WiFi,802.11a/b/g/n/ac | |
开关量输出 |
2路,电磁继电器输出 触点容量:5A 30VDC / 5A 250VAC |
|
开关量输入 |
2路,光耦隔离 |
|
RS485 | 2路 | |
USB3.0 | 1个USB Host3.0主口,采用标准USB A型插座 | |
电源与功耗 | 额定电压:12V5A,具备反接保护; | |
尺寸 | 210x154x43mm | |
操作系统 |
Ubuntu 18.04 |
|
工作环境 |
工作温度:-40℃~75℃ 存储温度:-40℃~125℃ |
工作温度:-40℃~80℃ 存储温度:-40℃~125℃ |
