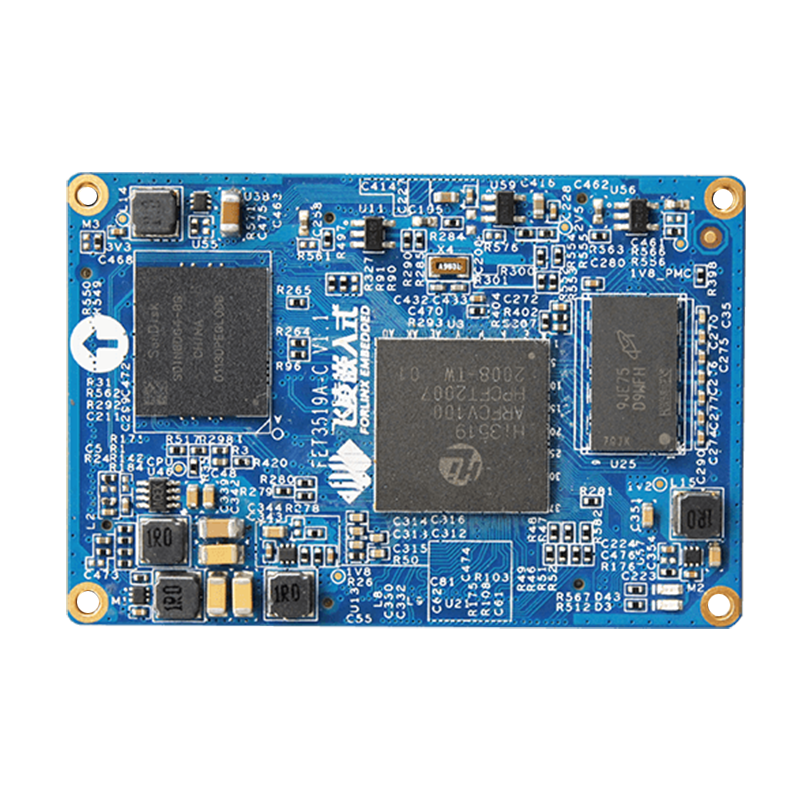

FET3519A-C核心板

CPU:HI3519A
架构:Cortex-A53
主频:1.5GHz
内存:2GB DDR4
ROM:8GB eMMC
系统:Linux4.9.37+QT5.9

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比


  • 注:由于芯片采购周期等原因,如新项目选型,不建议采用。 如需批量采购、选型推荐、方案定制     ---> 点我咨询



    FET3519A-C核心板

    FET3519A-C核心板是基于华为海思Hi3519AV100处理器开发设计,12nm低功耗工艺设计低功耗架构,可有效简化客户产品的散热设计,有利于客户打造节能环保的智能产品。核心板采用8层PCB沉金工艺,支持多达5路SENSOR串行输入,最大输入分辨率7680x4320。支持H.265/H.264编解码,编码/解码性能高达 4K*2K@60fps/1080p@240fps,4K RAW影视级别数据输出,可用于影片后期编辑。集成了海思第四代 ISP,支持 WDR、多级降噪、六轴防抖及多种图像增强和矫正算法,为客户提供更高级的图像质量。 基于客户的不同应用需求,可提供硬件上的灵活配置,存储方式多样,支持eMMC、NANDFLASH两种存储介质。提供丰富的外围接口, 10/100/1000M自适应以太网、MIPI_DSI、HDMI、MIPI_CSI、USB2.0、USB3.0、PCIE、TF卡、UART、RS485、SPI 等接口的扩展。 配套飞凌特有BSP,Linux4.9.37+QT5.9操作系统,支持鼠标和触摸屏操作,兼具通用性与易用性,有效降低产品开发难度与周期,保障产品快速上市,抢占市场先机。

    hi3519功能一览
    hi3519功能特点

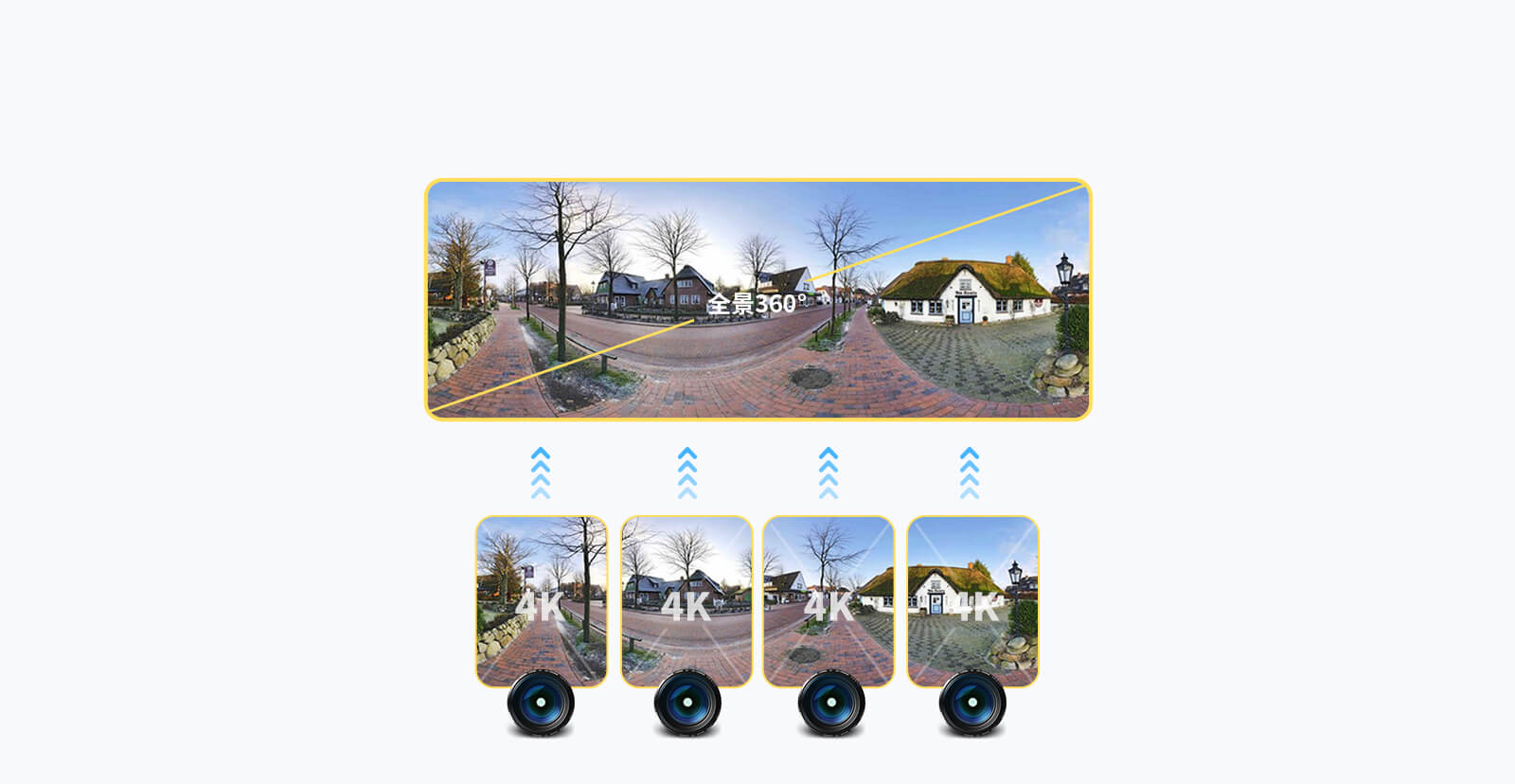

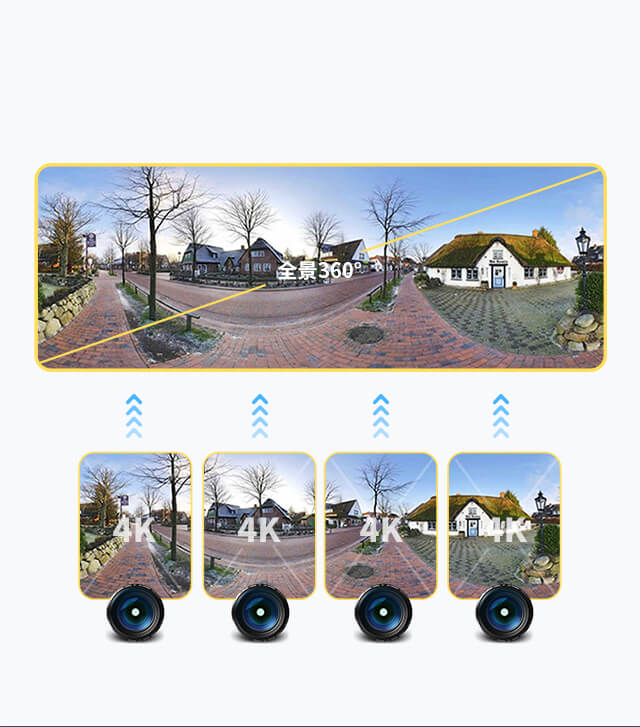

    支持多路 Sensor同时输入


    内置高性能全景拼接引擎,可实现 4K 级的2~4 实时视频全景拼接。
    输入 2 路 3000 x 3000@30fps,输出 3840 x 2160@30fps
    输入 4 路 1080 x 1920@30fps,输出 3840 x 2160@30fps

    hi3519支持支持多路 Sensor同时输入,支持全景拼接
    hi3519支持支持多路 Sensor同时输入,内置高性能全景拼接引擎

    图像处理 精度更高


    强大的可编程神经网络推理引擎,支持深度学习,用于运行人脸识别/检测、目标检测或手势识别等算法。

    hi3519图像处理精度高
    hi3519图像处理

    OpenCV硬件加速引擎


    IVE将各种智能算法场景中最消耗CPU资源的复杂计算硬件化,留下与场景弱相关的部分给通用CPU。既减少智能分析实现的复杂度,又留给客户自由发挥的空间。

    hi3519支持OpenCV硬件加速引擎
    hi3519A支持OpenCV硬件加速

    第四代海思ISP


    支持WDR、多级降噪、六轴防抖及多种图像增强和矫正算法,为客户提供更高级的图像质量,支持多路分时复用,可处理多路 sensor 输入视频

    hi3519第四代海思ISP
    hi3519A第四代海思ISP

    强大的编解码能力



    hi3519A编解码
    hi3519编解码

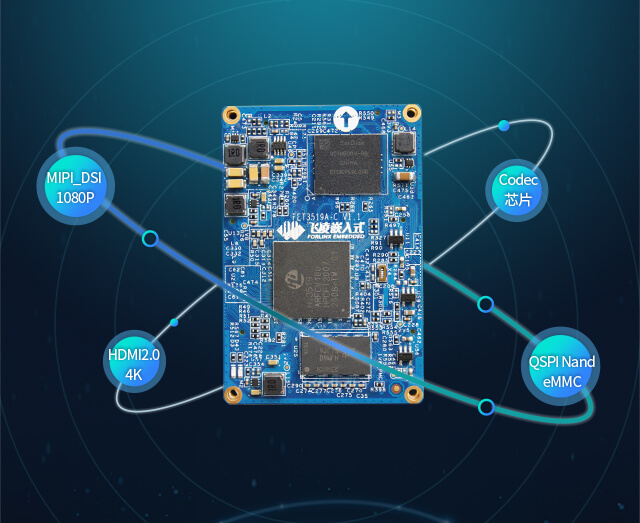

    多种灵活应用方案


    支持MIPI_DSI、HDMI2.0视频输出;内置codec芯片;支持多种存储介质,QSPI Nand、eMMC

    多种智能设备应用


    通用的Linux4.9.37+QT5.9系统加持,即可以面向 Smart Camera市场,也可面向更广阔的智能设备应用

    hi3519支持Linux
    hi3519A支持Linux

    应用领域


    FET3519A-C核心板广泛应用于监控IP摄像机、运动相机、全景相机、航拍无人机、人脸识别、4K编解码等领域

    海思3519应用领域
    hi3519应用领域


  • FET3519A-C核心板基础参数
    CPU Hi3519AV100
    架构 双核Cortex-A53 主频 1.5GHz
    RAM 2GB ROM 8GB
    OS Linux4.9.37+QT5.9 工作电压 5V
    接口方式 超薄板对板连接器
    工作温度 0°C ~ +70°C 机械尺寸 60*40mm


    FET3519A-C核心板功能参数
    功能 数量 参数
    视频输入接口 12-lane 支持MIPI/sub-LVDS/HiSPI/SLVS-EC多种接口,最大支持5路Sensor输入,最大输入分辨率:7680x4320
    ISP 1 支持多路时分复用,支持(AE/AWB/AF)功能,支持去固定噪声,支持WDR、强光抑制、背光补偿、坏点校正、镜头阴影校正等
    SD/SDIO ≤2 SDIO0支持SD2.0/3.0规范,SDIO2.0/3.0规范,SDIO1支持SDIO2.0/3.0规范
    USB2.0 ≤1 USB 2.0(最高支持 480 Mbps),支持USB2.0 Host和USB2.0 Device的静态切换
    USB3.0 ≤1 最高支持 5Gbps,支持USB3.0 Host和USB3.0 Device的静态切换
    PCIE ≤1 支持PCIe Gen2x1控制,支持EP/RC模式,和USB3.0接口复用
    UART ≤9 芯片内部提供9个UART控制器,UART0作为2线UART,主要用于调试,UART1/3/7/8 作为4线UART,UART2/4/5/6作为2线串口
    SPI ≤4 芯片提供5组SPI接口,输出最大时钟50MHz,支持SPI、MicroWire、TI三种接口,支持单帧和连续帧格式
    3WIRE SPI ≤2 芯片提供2个3线SPI接口,用于对接MN34120 Sensor
    IIC ≤9 支持400Kbps传输速率
    Ethernet ≤1 10/100/1000Mbps自适应;支持RGMII、RMII两种接口模式
    PWM ≤2 26位计数器,时钟源3MHz、24MHz、50MHz可选
    JTAG 支持
    Audio 1 集成Audio Codec,支持16bit语音输入和输出,支持双声道Mic单端或差分输入,支持IIS接口
    MIPI-DSI 4-lan 支持4-lan MIPI DSI接口,最大可支持1080p@60fps
    LCD/BT.656/BT.1120 ≤1 三个接口复用,同一时刻只能使用一个接口,LCD接口支持24bit并行/16bit并行/6bit串行/8bit串行输出。
    HDMI 1 支持HDMI 2.0接口,最大支持4Kx2K(4096x2160)@60fps输出
    LSADC ≤4 10bit 采样精度,4个独立通道,扫描频率≤200K/s
    IR接口 ≤1 支持模式0-数据解码模式和模式1-电平宽度检测模式,数据解码模式支持NEC with simple repeat code、NEC with full repeat code、SONY、TC9012格式

    注:表中参数为硬件设计或CPU 理论值;

    OK3519A-C开发板功能参数
    功能 数量 参数
    MIPI_DSI 1 4 data lanes;最高分辨率可达1080p@60fps
    HDMI 1 支持2.0,支持4K*2K(4096X2160)@60fps分辨率。
    MIPI_CSI 3 1路4 lanes; 1路2 lanes; 1路8 lanes。支持OV5640
    Audio 1 2*MIC,1*Headphone
    USB2.0 3 3个USB2.0 Type-A母座
    USB3.0 1 USB3.0 Type-A母座
    PCIE 1 1 lanes,以PCIE接口接出,与USB3.0复用
    Ethernet 1 10/100/1000Mbps自适应,RJ-45接口
    4G 1 可外接mini PCIE接口的4G模块。
    SD Card 1 1路SD卡,用于烧写程序和存储数据
    SDIO 1 4位数字接口,3.3V电平,由2.0mm间距20pin接口插座引出
    SPI 1 支持串行主模式和串行从模式。由2.0mm间距10pin插座引出
    PWM 1 用于液晶背光调节
    IIC 5 支持快速模式400kbit/s的数据速率
    RS485 2 2路RS485,电源信号隔离处理,由2.54mm间距绿色端子引出
    RTC 1 使用外部RTC芯片RX8010SJ
    UART 2 3线串口,3.3V电平,由2.0 mm间距10pin插座引出
    UART Debug 1 UART0,RS232电平,由DB9针串口引出。默认波特率115200
    JTAG 1
