OKMX6UL-C2开发板

CPU: NXP (原Freescale)i.MX6UltraLite

架构:Cortex-A7

主频:528MHz

内存:256 RAM/256MB NAND Flash

存储:512RAM/4GB eMMC

OS:Linux

CPU:i.MX6UltraLite
架构:Cortex-A7
主频:528MHz
内存:512KB SRAM ,256MB DDR3
ROM:256MB NandFlash,1GB NandFlash(可选 )
系统:Linux3.14.38+Qt4.8.5,Linux4.1.15+Qt5.6

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比

  • FETMX6UL-C 工业级核心板

    FETMX6UL-C是一款基于 NXP (原Freescale)i.MX6UltraLite Cortex-A7 架构 处理器设计的核心板,主频528MHz,核心板采用两组优质进口80P板对板连接器设计,独特的电源管理架构相比ARM9系列的核心板功耗更低。严酷的温度等级测试确保核心板在-40℃~+85℃环境中稳定运行。最大支持8路UART 、2路以太网、2路CAN等工业级总线接口;核心板标配256 RAM/256MB NAND Flash、512RAM/4GB eMMC两种配置;




    体积小巧配置灵活

    长宽仅为40mm*50mm,6层PCB沉金工艺,两组优质防误插板对板连接器


    极快的启动时间

    经由飞凌软件工程师深度优化裁剪的Linux系统,从核心板通电到界面点亮仅需要7.8秒,创造更多可能!

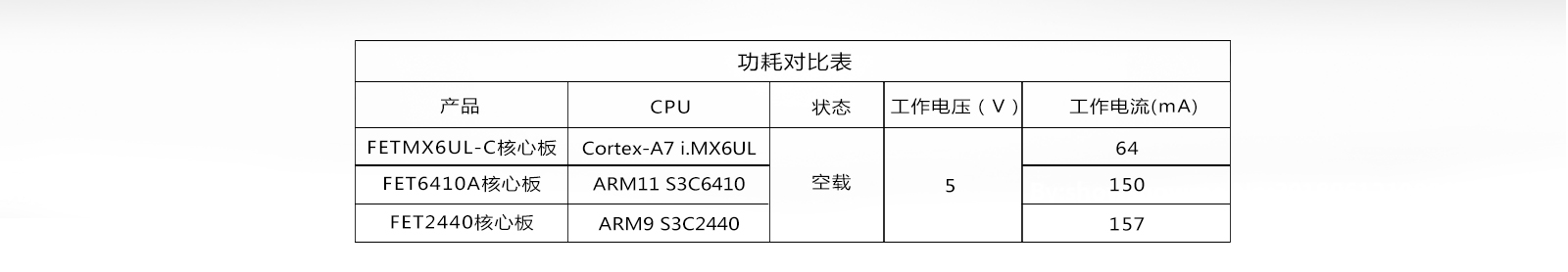

    功耗,更低!

    FETMX6UL-C核心板相比ARM9、ARM11系列核心板功耗直降50%

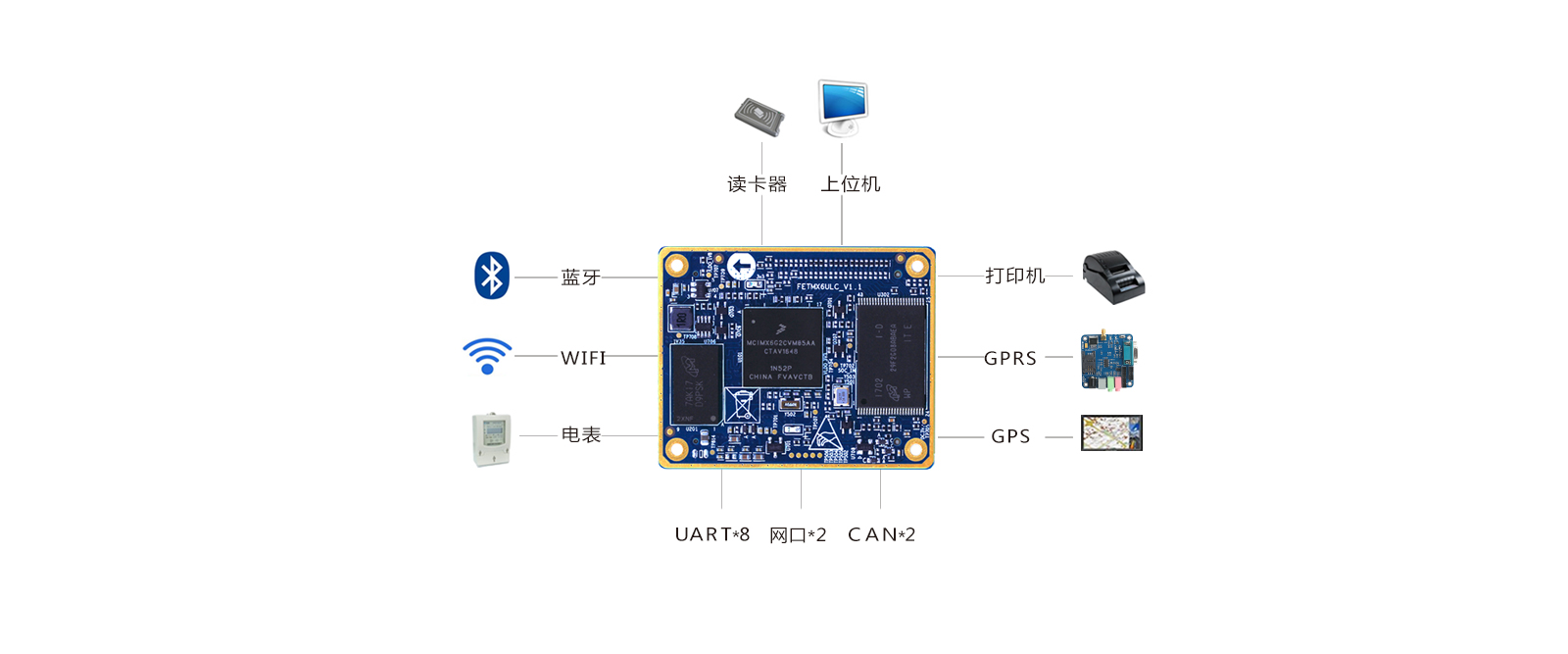

    8路串口 2路网口 2路CAN连接世界

    串口数量多达8路,同时还能支持2路双冗余 网络,2路高实时性CAN-bus总线。

    全工业级设计核心板

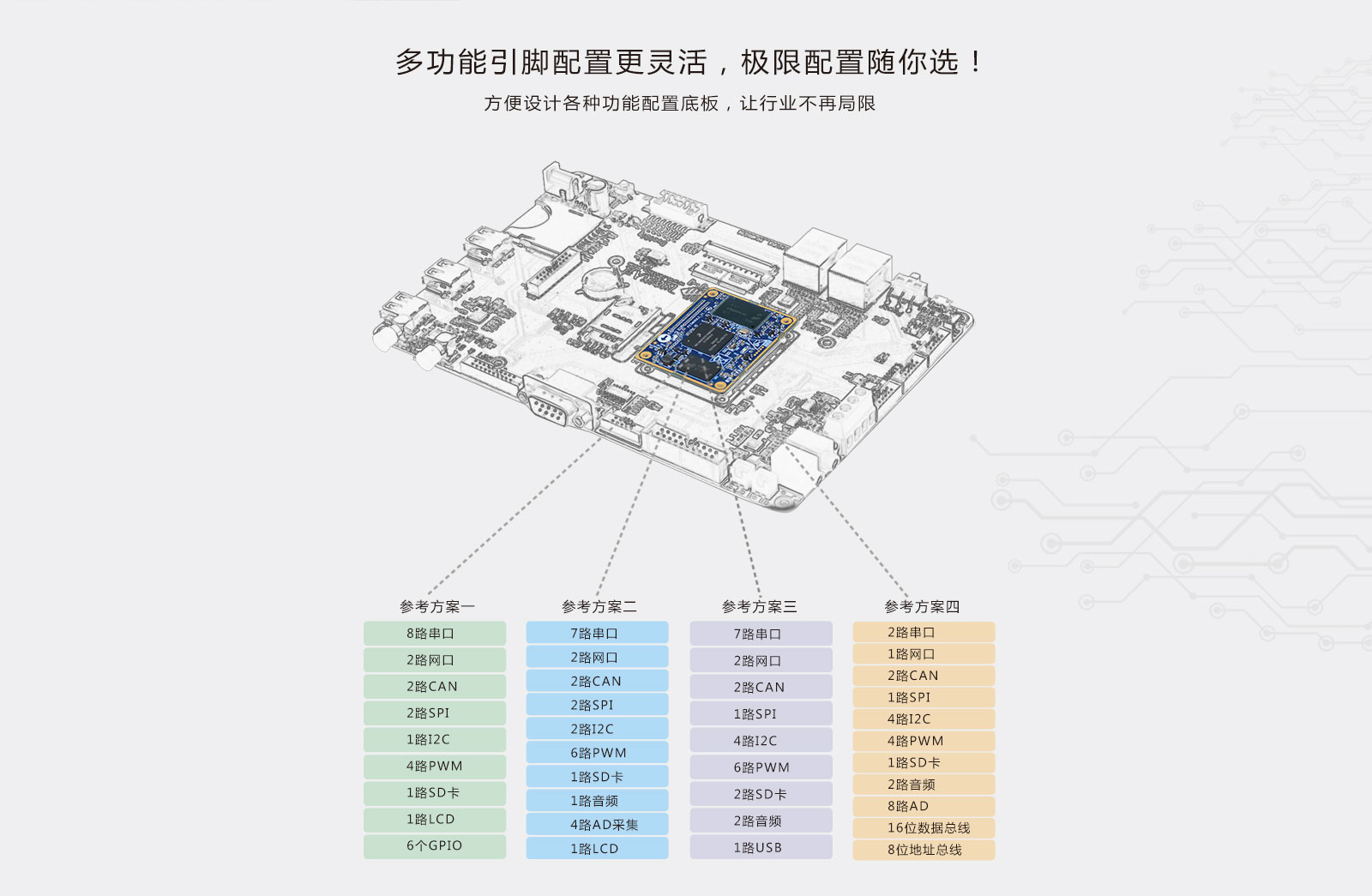

    8路串口 2路网络 2路CAN 连接世界

    串口数量多达8路,同时还能支持2路双冗余网络,2路高实时性CAN-bus总线






    注:以上为硬件引脚 配置参考方案 ,用户需重新设计底板及软件或与飞凌嵌入式 合作开发。


    免费提供以上四种方案《核心板引脚配置表》,您可联系在线客服索取。

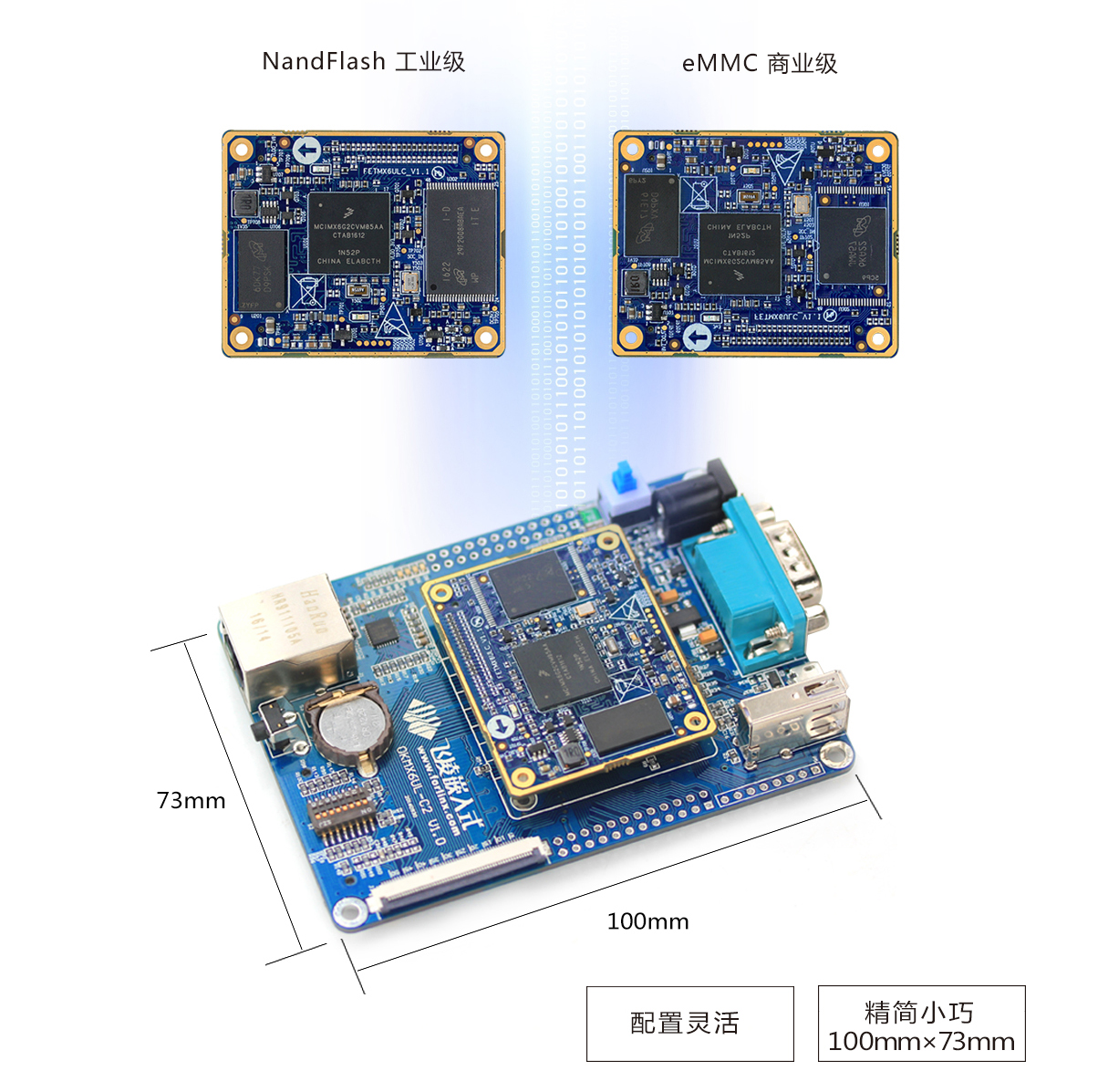

    一款底板工业商业全支持


    支持FETMX6UL-C(NandFlash 工业级和eMMC 商业级)两种核心板

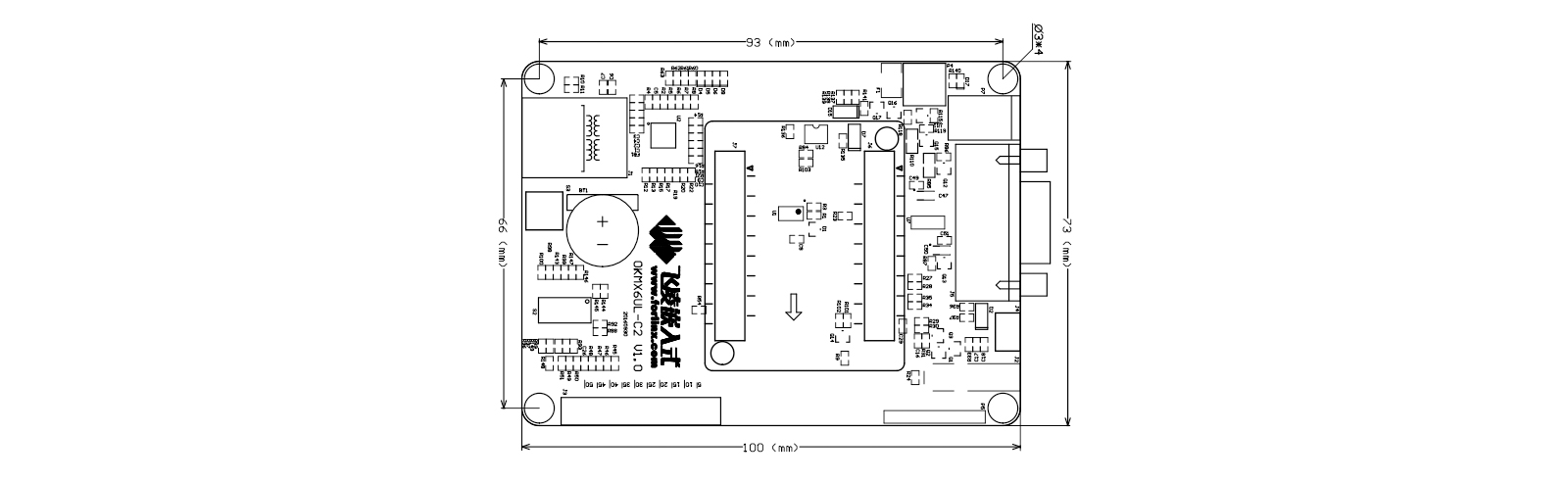

    PCB尺寸:100mm×73mm

    固定孔尺寸:间距:93mm×66mm,孔径:3mm

    制版工艺:厚度1.6mm,2层PCB

    电源电压:直流5V


    OKMX6UL -C2工业级开发板

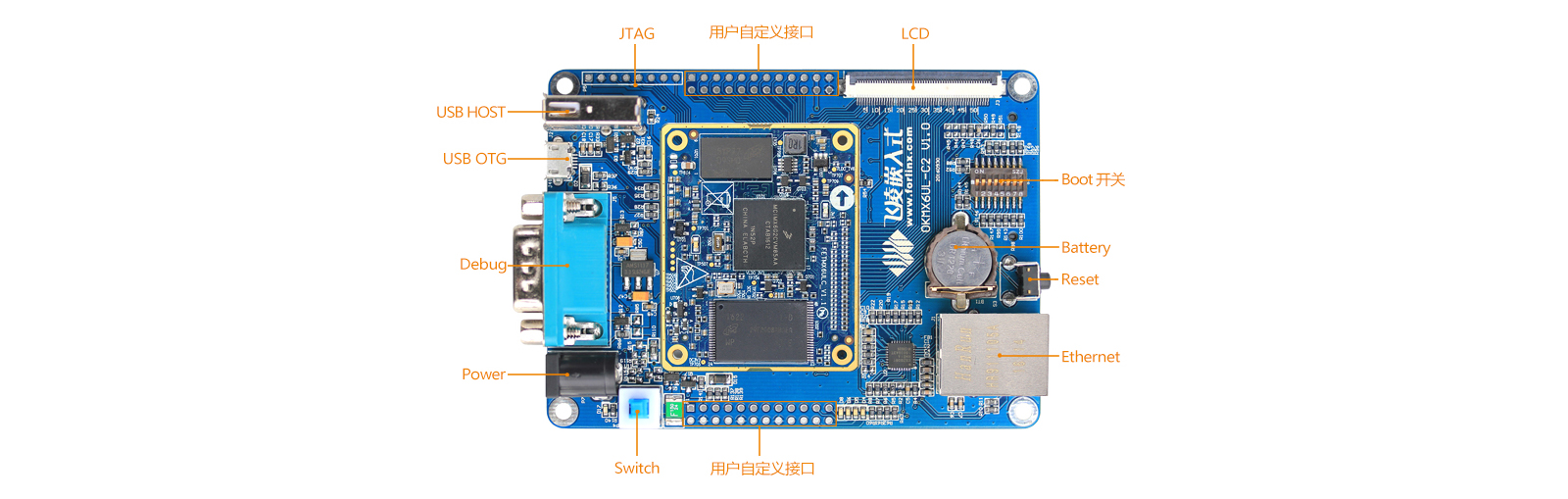

    开发板接口示意图


    广泛适用于工控医疗 、多媒体、安防车载 、金融、教学、电力 、通讯、

    充电桩智能家居 、消费电子、手持设备、显示控制等领域



    嵌入式硬件设计手册、嵌入式Linux开发手册、嵌入式开发环境搭建手册、接口驱动程序、

    应用开发示例等,一切应有尽有只为您更方便开发产品。


    技术支持热线、技术交流论坛、技术支持邮箱,随时待命只为您的产品保驾护航。







  • OKMX6UL-C2开发板用户自定义接口推荐功能配置详情如下:
    方案推荐
    方案1 方案2 方案3

    1路音频;1路串口;2路I2C;2路SIM卡; 2路SPI;2路 PWM; 2路CAN;13路GPIO

    1路音频;2路SPI ;2路5线串口;4路三线串口;2路PWM;1路I2C;12路GPIO 7路3线串口;2路CAN;1路摄像头;17路GPIO
    注:以上为硬件可实现功能,用户需重新配置驱动。更多iMX6UL用户自定义接口功能配置清单,您可联系飞凌嵌入式在线客服咨询。



    规格参数


    FETMX6UL-C核心板参数
    CPU NXP 单核 i.MX6UL CAN 2路
    架构 Cortex-A7 USB 2路
    主频 528MHz SD/MMC/SDIO 2路
    内存 256MB DDR3 Ethernet 2路10/100兆以太网
    ROM 256MB NandFlash(1GB NandFlash 选配 UART/IrDA 8路
    工作电压 5V电压供电 EINT/GPIO 支持
    图形处理器 PXP Video Coder 软件编解码
    尺寸 50mm*40mm EBI BUS 支持
    连接方式 板对板连接器 JTAG 支持
    操作系统 Linux3.14.38+QT4.8;Linux4.1.15+QT5.6 Camera 1个 5M像素并口
    LCD RGB 24位 PWM 8路
    Audio 3路 ADC 10路
    I2C 4路 ISO7816-3 2路
    SPI 4路 Keypad Port 8*8
    QSPI 1路 SPDIF 1路
    OKMX6UL-C2 工业级开发板参数
    LCD 1路 RGB565 16位 PWM 1路 用于液晶背光调节
    USB Host 1路 USB 2.0 ADC 4路 用于电阻触摸板
    USB OTG 1路 USB 2.0 IIC 1路
    Ethernet 1路 10/100Mbps自适应,RJ-45 接口 UART Debug 1路  DB9接口
    SD Card 1路 兼容 SD、SDHC和SDXC(UHS-I) JTAG Debug 1路  插针引出(空焊)
    LED 4路 GPIO 39路(空焊)
    复位 1路 电源 5V主电源
    RTC 支持 拨码开关 按键方式设置启动模式

    系统参数


    Linux系统参数
    系统 Linux-3.14.38+ Qt4.8.5 Linux-4.1.15+ Qt5.6 工业级核心板仅支持1GB NandFlash
    交叉编译器 arm-fsl-linux-gnueabi-gcc-4.6.2 arm-poky-linux-gnueabi-gcc  gcc-5.3.0
    烧写方式 支持SD卡、USB OTG下载烧写 支持SD卡、USB OTG下载烧写
    支持单个文件/多个文件一键烧写 支持单个文件/多个文件一键烧写
    支持yaffs格式系统文件烧写 支持ext3/yaffs格式系统文件烧写
    UBOOT 启动方式选择(eMMC/SD/USB OTG/NAND) 启动方式选择(eMMC/SD/USB OTG/NAND)
    内存(512M/256M) 内存(512M/256M)
    UBOOT开机LOGO UBOOT LOGO显示到内核
    Linux 内核 版本: Linux-3.14.38 版本: Linux-4.1.15
    支持EXT3/NFS/FAT32/NTFS等格式的文件系统 支持EXT3/NFS/FAT32/NTFS等格式的文件系统
    eMMC驱动(8G/4G) eMMC驱动(8G/4G),nandflash(1G)
    看门狗驱动 看门狗驱动
    RTC驱动 RTC驱动
    IO驱动 IO驱动
    I2C驱动
    SPI驱动 SPI驱动
    wifi驱动 wifi驱动
    摄像头驱动 摄像头驱动
    PWM控制驱动 PWM控制驱动
    LCD背光驱动,支持255级可调 LCD背光驱动,支持255级可调
    LCD驱动 LCD驱动
    USB Host驱动:支持U盘,USB Hub,USB键盘等 USB Host驱动:支持U盘,USB Hub,USB键盘等
    USB Device驱动 USB Device驱动
    TF/SD/MMC卡驱动:最大可支持32GB TF/SD/MMC卡驱动:最大可支持32GB
    串口驱动 串口驱动
    WM8960音频驱动:支持录音和放音 WM8960音频驱动:支持录音和放音
    以太网络,(RJ45,100/10Mbps) 以太网络,(RJ45,100/10Mbps)
    3G/4G驱动 4G驱动
    USB转串口驱动
    实用APP WIFI 配置工具 WIFI 配置工具
    Telnet Telnet
    RTC测试 RTC测试
    Flexcan Flexcan
    IP/Mac地址修改 IP/Mac地址修改
    数据库Sqllite 数据库Sqllite
    TTL转RS232 TTL转RS232
    录音/播放测试(支持ALSA接口的录音与播放) 录音/播放测试(支持ALSA接口的录音与播放)
    GPRS上网 GPRS上网
    3G/4G上网 4G上网
    USB摄像头测试 USB摄像头测试
    Speaker喇叭测试 Speaker喇叭测试
    RGB屏幕背光调节测试 RGB屏幕背光调节测试
    播放视频和mp4文件测试 播放视频和mp4文件测试
    看门狗 看门狗
    MMC/TF/SD卡和U盘自动挂载和卸载 MMC/TF/SD卡和U盘自动挂载和卸载
    FTP网络工具 FTP网络工具
    Boa 的Web Server
