FET1052-C核心板

CPU:i.MX RT1052

架构:Cortex-M7

主频:528MHz

内存:512KB SRAM ,16MB SDRAM,32MB SDRAM

ROM:4MB QSPI NorFlash,16MB QSPI NorFlash

系统:uCLinux,FreeRTOS,RT-Thread,裸机

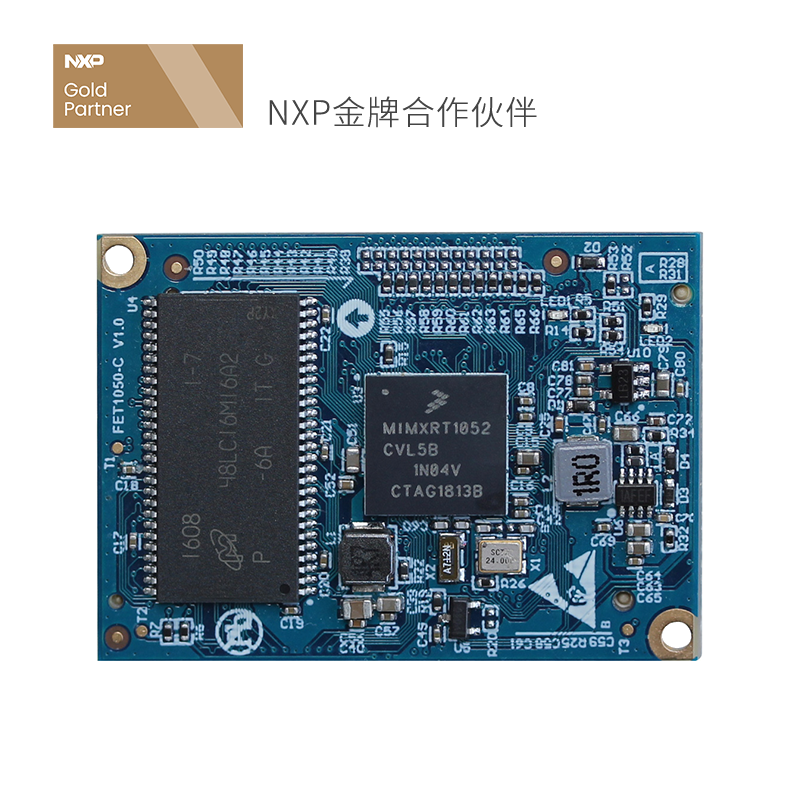

FET1052-C 核心板

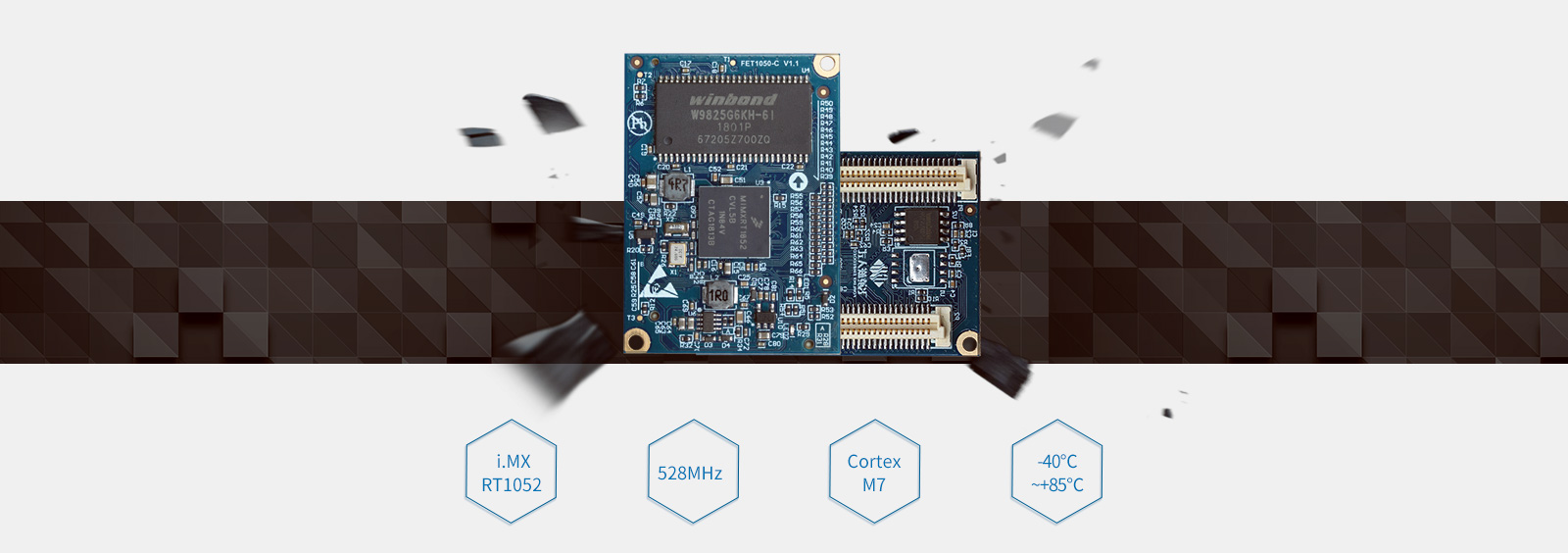

FET1052- C核心板基于 NXP 公司 i.MX RT1052 跨界处理器设计,搭载 ARM Cortex -M7内核,集微控制器的低功耗、易用性与应用处理器的高性能、高扩展性于一体。主频528MHz,SRAM 512 KB(TCM),SDRAM 16MB/32MB,QSPI-Nor Flash 4MB/16MB 。工业级核心板,运行温宽 -40℃~85℃;体积小巧仅31*43mm,采用0.8mm间距连接器;引脚数量160PIN,CPU全功能引出,可配置出124个GPIO;引出UART、Ethernet、USB、CAN 、PWM、ADC、LCD、CAMERA等丰富外设功能;支持uC Linux、裸机、FreeRTOS、RT-Thread多种系统。

i.MXRT1052性能介绍
iMXRT1052性能介绍

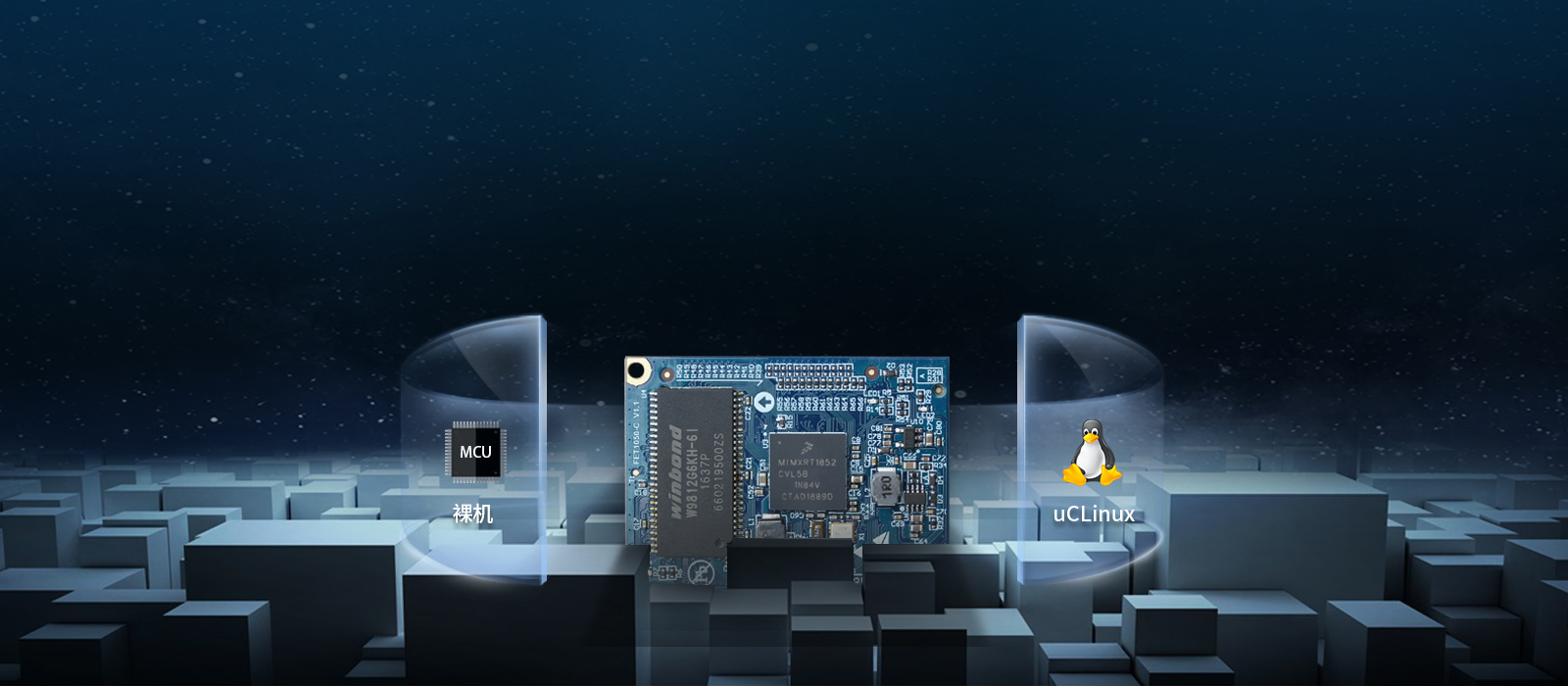

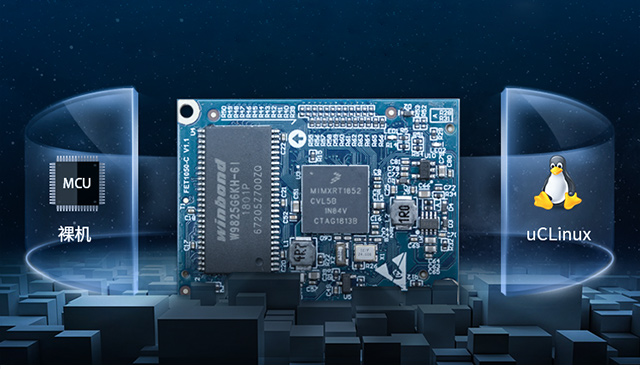

双形态跨界设计


FET1052-C核心板支持裸机运行、FreeRTOS、RT-Thread与uCLinux操作系统,兼具MCU与MPU的双重形态,按需选择,更加灵活。支持裸机程序,简单易用、
实时性高、功耗更低;支持uCLinux操作系统,多任务运行、代码易维护、应用移植性强。

i.MXRT1052跨界设计应用灵活
iMXRT1052跨界设计应用灵活

高性能 高实时 低功耗


核心板主频528MHz,Coremark跑分3020,1284 DMIS; 512KB紧耦合内存,中断延迟低至20ns; CPU满负荷运行时,核心板功耗仅0.5W。

i.MXRT1052核心板主频528MHz
iMXRT1052核心板主频528MHz

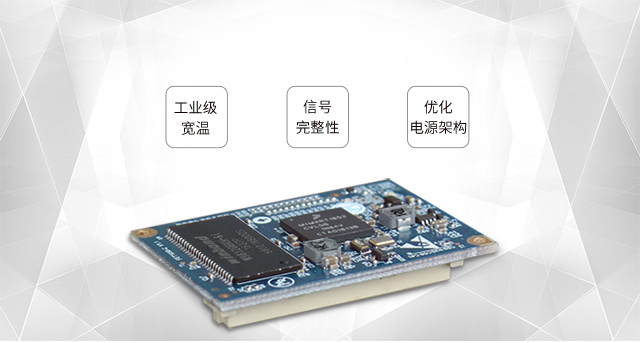

工业级品质


板卡设计充分考虑信号完整性,保证最佳电气性能;优化电源架构,调整电源上电时序,提高了系统鲁棒性。

i.MXRT1052核心板工业级设计
iMXRT1052核心板工业级设计

强大的扩展性

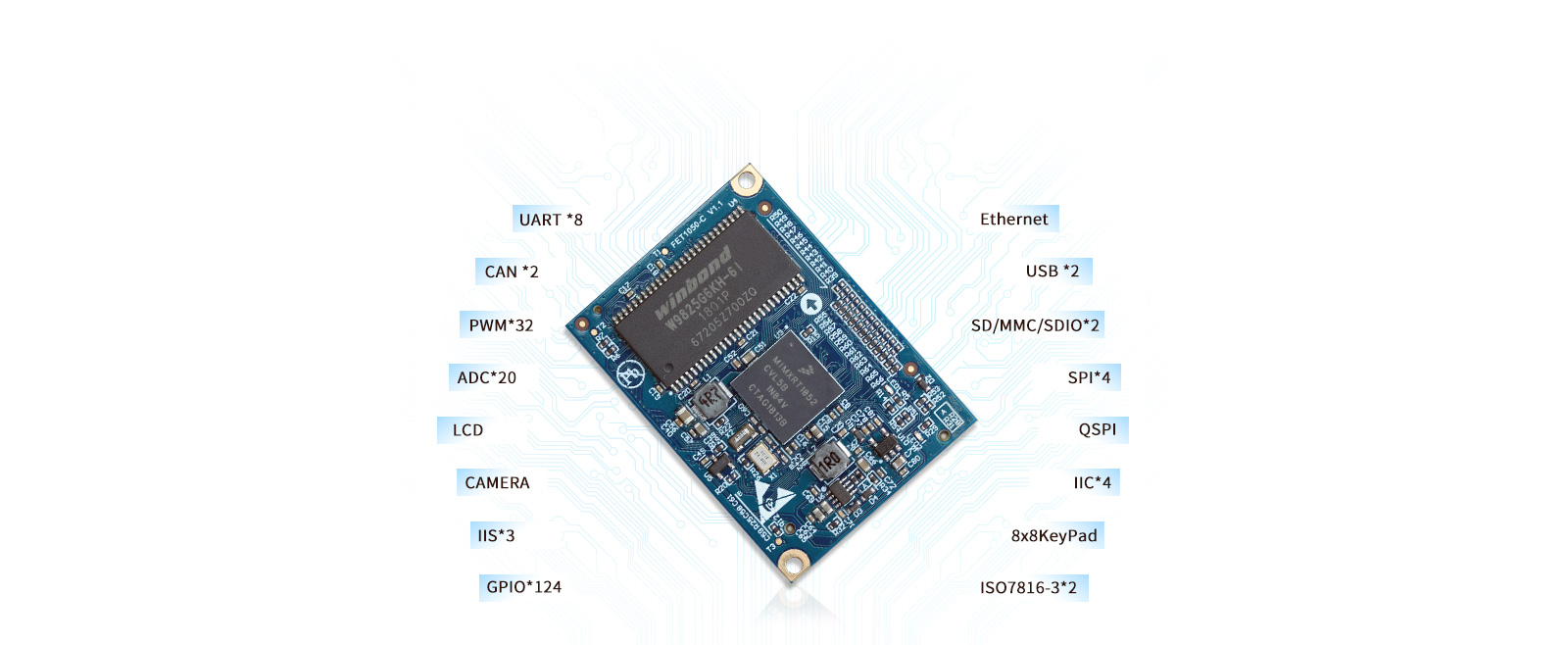

核心板将处理器功能管脚全部引出,可配置出124个GPIO。原生支持LCD、Camera、USB、UART、CAN、Ethernet、PWM等功能接口。

i.MXRT1052 核心板功能管脚全部引出
iMXRT1052 核心板功能管脚全部引出


强大的多媒体能力


24位LCD接口,最大支持1366*768,支持2D图形加速、MCU模式下支持emWIN图形库。支持并行摄像头接口和3路IIS音频接口。

i.MXRT1052 核心板如何打造多媒体
iMXRT1052 核心板核心板如何打造多媒体

原生数据加密


内部集成实时加密解密功能,外扩ROM信息经过加密之后烧写,CPU芯片内部的加速模块可以实现实时解密,保证程序的执行效率。

i.MXRT1052 核心板安全性之数据加解密
iMXRT1052 核心板安全性之数据加解密

丰富实用的通讯接口



支持8路UART,最高5Mbps; 10/100M自适应以太网,支持lwip协议包; 支持2路CAN,2.0B协议;支持20路ADC,12位精度; 支持32路PWM,互补输出、正交解码、电机故障检测。


i.MXRT1052 核心板的通讯接口
iMXRT1052 核心板的通讯接口

易开发


MCU开发工具支持 Keil、IAR、ARM-GCC等,同时还支持Amazon、FreeRTOS、SDK、ARMmbed以及软件库、在线工具和相应支持的全球ARM生态系统来实现快速原型制作和开发。MPU开发工具依然使用工程师非常熟悉的Ubuntu+GCC。

i.MXRT1052 核心板支持MCU开发工具及MPU开发工具
iMXRT1052 核心板支持MCU开发工具及MPU开发工具

多项认证


致力提升产品稳定性,已经通过CE FCC RoHS认证

iMXRT1052多项认证
i.MXRT1052多项认证

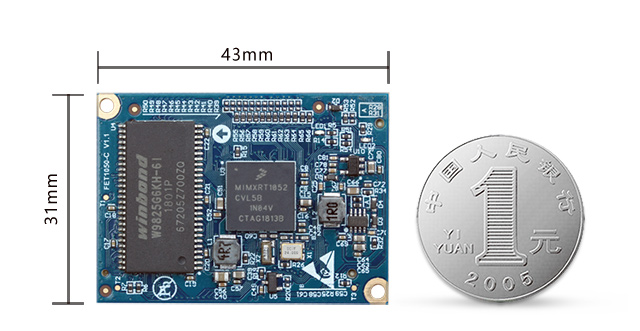

体积小巧


核心板体积小巧,仅31mm* 43mm,采用防反插板对板连接器设计,方便前期开发测试与后期批量装配。

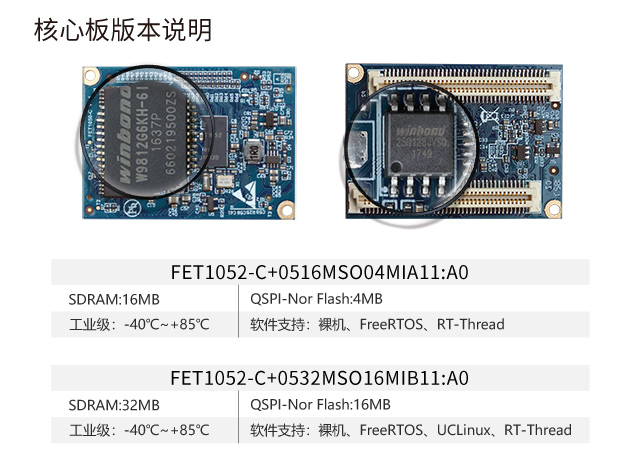

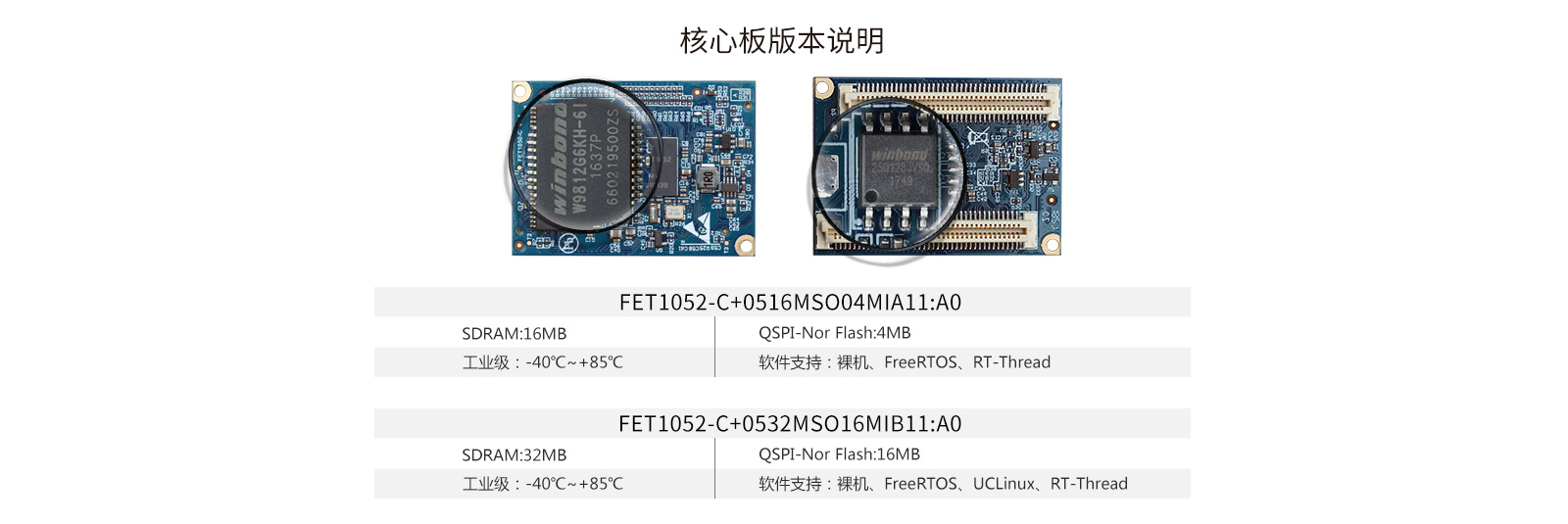

i.MXRT1052 核心板体积小巧 i.MXRT1052 核心板版本说明
iMXRT1052 核心板体积小巧 iMXRT1052 核心板版本说明

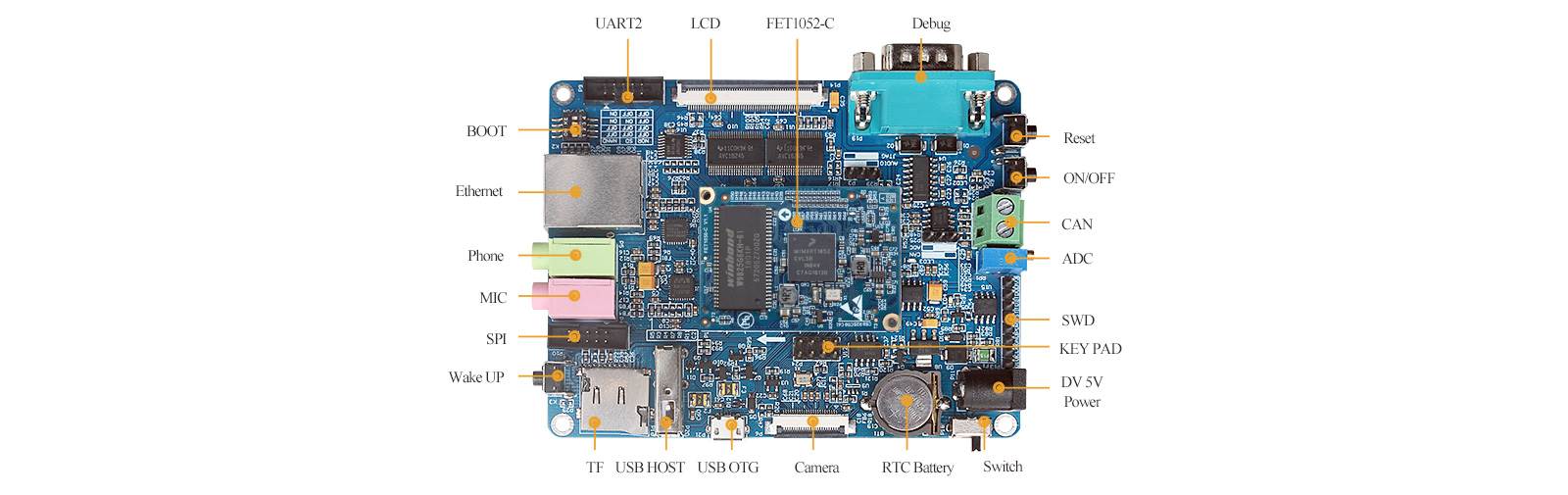

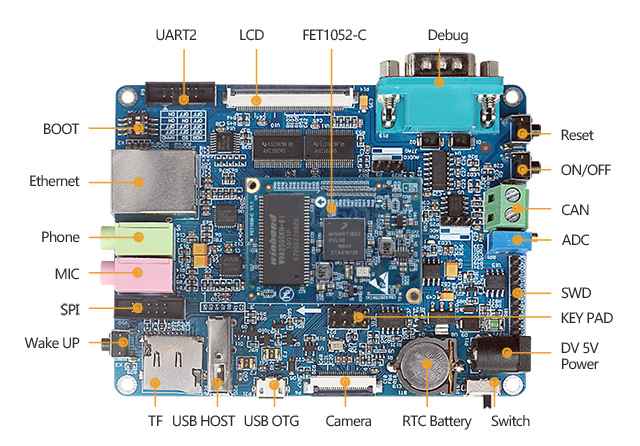

开发板 接口展示


i.MXRT1052 开发板接口图
iMXRT1052 开发板接口图

应用领域


i.MXRT1052 核心板行业应用
iMXRT1052 核心板行业应用



规格参数



FET1052-C核心板基础参数
CPU i.MXRT1052 电源 5V
架构 Cortex-M7 结构尺寸 31mm×43mm
主频 528MHz 制版工艺 厚度1.6mm,4层沉金PCB
RAM SRAM 512KB ; SDRAM 16MB/32MB 连接器 板对板,2*80pin ,0.8mm间距
ROM QSPI Nor Flash      4MB/16MB 工作温度 -40℃~+85℃
系统 裸机、FreeRTOS、uCLinux、RT-Thread


FET1052-C核心板功能参数
功能 数量 参数
LCD 1 最大RGB888 24位,最高支持WXGA (1366 x 768);支持480*272、800*480
CAMERA 1 8位并行接口(DVP),最大支持5-Megapixel
SD/MMC/SDIO ≤2 支持模式的 SD 和 SDIO 卡的 1 位或 4 位传输模式规范
USB 2 1路USB 2.0 OTG(最高支持 480 Mbps),1路USB2.0 HOST,带集成 HS USB Phy
SAI ≤3 最高支持三个 I2S Audio
SPDIF 1 索尼飞利浦数字音频接口
UART ≤8 每个最高支持 5.0 Mbps
SPI ≤4 全双工增强同步串行接口,具有最高支持 52 Mbit/s 的数据速率。它可配置为支持主/从模式,有四个片选来支持多个外设
IIC ≤4
Ethernet ≤1 10/100Mbps自适应
PWM ≤32 32路
SWD 支持
KeyPad 支持 8*8;
QSPI 2
CAN ≤2 CAN 协议版本 2.0B 规范
ADC ≤20 两个 12 位模数转换器 (ADC),最高支持 20 个输入通道
SEMC BUS 1 16位并行总线


OK1052开发板功能参数
功能 数量 参数
LCD 1 RGB接口(RGB565),最高支持WXGA (1366 x 768)
CAMERA 1 8位并行接口,最大支持5-Megapixel
Audio 1 1*MIC,1*Phone
USB Host 1 USB 2.0(最高支持 480 Mbps)
USB OTG 1 标准micro USB插座,USB 2.0 OTG (最高支持 480 Mbps)
Ethernet 1 10/100Mbps自适应,RJ-45接口
RTC 1 RX8010SJ芯片,CR1220电池
EEPROM 1 24C02芯片,容量为256字节
TF Card 1 兼容MICRO SD、SDHC
LED 1 用户灯
POR_BUTTON 1 复位按键
WAKEUP 1 唤醒按键
ON/OFF 1 开关按键,长按关机,长按开机
BOOT 1 拨码开关,可以选择启动方式,暂时只支持内部TF,QSPI NOR启动
PWM 1 用于液晶背光调节
ADC 5 4路用于电阻触摸板,1路接入可调电阻
IIC 1 挂载触摸,CAMERA,WM8960芯片,EEPROM,RTC芯片,IIC转4线触摸芯片
CAN 1 CAN 2.0B协议规范
SPI 1 2.0MM间距10P排针座接口
UART 1 三线串口,3.3V电平,最高支持 5.0 Mbps,2.54mm 10P排针座引出
IIS 1 接入WM8960芯片
UART Debug 1 RS232电平,DB9接口
SWD 1 调试接口,2.54MM间距8P排针接口
电阻触摸 1 底板兼容原生触摸与TSC2007触摸芯片,默认TSC2007芯片
KEY BOARD 1 4×4矩阵键盘接口,由2.54MM间距8P排针接口

软件DEMO



单片机DEMO
gpt:通用定时器 lpi2c:(RTC、EEPROM)
pit:周期中断定时器 kpp:矩阵键盘接口
PWM:脉冲宽度调制 enc:正交解码器
wdog:看门狗定时器 bee:解密QSPI中数据
rtwdog:窗口看门狗 sai: 音频接口
ewm:外部看门狗监视器 lpspi控制器
dcp:加密算法驱动 enet:以太网接口
snvs:安全非易失存储 flexspi:读写Flash
src:系统复位控制器 sdcard
trng:随机数生成器 sdcard_fatfs
cache:内存缓存 edma:EDMA数据传输
flexcan控制器 tsc原生触摸
gpio:LED灯闪烁 usb(HOST、OTG)
gpio:用户按键(wakeup按键) semc控制器(读写SDRAM)
adc:模数转换 csi:CMOS 图像传感器接口
adc_etc:adc外部触发控制器 elcdif:通用显示控制器
cmp:比较器 PXP:2D图像处理
qtmr:定时器 emwin
lpuart(UART2) flexram:内存管理
uCLinux Demo
编译环境搭建 以太网
编译应用 串口
文件系统镜像制作 LED GPIO OUT
TF卡启动/烧写镜像 用户按键
micro SD/TF卡驱动 LCD FrameBuffer
USB HOST接口 Tsc电阻触摸
USB OTG  接口 RTC
I2C  EEPROM
FreeRTOS Demo
lpi2c:lpi2c 读写 eeprom Lwip:lwip 协议演示
event:任务等待事件演示例 queue:队列消息实现任务间通信的演示例程
mutex:互斥锁使用例程 sem、sem_static:信号量使用例程
swtimer:软件计数器及其回调的用法 tickless:使用 LPTMR 延时唤醒或者硬件中断唤醒例程
generic:task、queue、swtimer、tick hook 、semaphore 组合利用演示
RT-Thread Demo
文件系统读写文件 串口驱动测试
gpio驱动测试 enet以太网驱动测试
i2c驱动测试 rtc驱动测试
spi驱动测试 LCD/电阻屏/emwin测试
