OK1052-C 开发板
OK1052-C开发板基于
NXP 公司
i.MX RT1052 跨界处理器设计,搭载
ARM
Cortex -M7内核，集微控制器的低功耗、易用性与应用处理器的高性能、高扩展性于一体。采用
核心板 +底板分离结构，主频528MHz，SRAM 512 KB(TCM)，SDRAM 16MB/32MB，QSPI-Nor Flash 4MB/16MB 。
工业级品质，运行温宽 -40℃~85℃；体积小巧仅31*43mm，采用0.8mm间距连接器；引脚数量160PIN，CPU全功能引出，可配置出124个GPIO；引出UART、Ethernet、USB、CAN 、PWM、ADC、LCD、CAMERA等丰富外设功能；支持uC
Linux、裸机、FreeRTOS、RT-Thread多种系统。
双形态跨界设计
FET1052-
C核心板支持裸机运行、FreeRTOS、RT-Thread与uCLinux操作系统，兼具MCU与MPU的双重形态，按需选择，更加灵活。支持裸机程序，简单易用、
实时性高、功耗更低；支持uCLinux操作系统，多任务运行、代码易维护、应用移植性强。
工业级品质
板卡设计充分考虑信号完整性，保证最佳电气性能；优化电源架构，调整电源上电时序，提高了系统鲁棒性。
高性能 高实时 低功耗
核心板主频528MHz，Coremark跑分3020，1284 DMIS； 512KB紧耦合内存，中断延迟低至20ns； CPU满负荷运行时，核心板功耗仅0.5W。
强大的扩展性
核心板将处理器功能管脚全部引出，可配置出124个GPIO。原生支持LCD、Camera、USB、UART、CAN、Ethernet、PWM等功能接口。
强大的多媒体能力
24位LCD接口，最大支持1366*768，支持2D图形加速、MCU模式下支持emWIN图形库。支持并行摄像头接口和3路IIS音频接口。
原生数据加密
内部集成实时加密解密功能，外扩ROM信息经过加密之后烧写，CPU芯片内部的加速模块可以实现实时解密，保证程序的执行效率。
丰富实用的通讯接口
支持8路UART，最高5Mbps； 10/100M自适应以太网，支持lwip协议包； 支持2路CAN，2.0B协议；支持20路ADC，12位精度； 支持32路PWM，互补输出、正交解码、电机故障检测。
易开发
MCU开发工具支持 Keil、IAR、ARM-GCC等，同时还支持Amazon、FreeRTOS、SDK、ARMmbed以及软件库、在线工具和相应支持的全球ARM生态系统来实现快速原型制作和开发。MPU开发工具依然使用工程师非常熟悉的Ubuntu+GCC。
多项认证
致力提升产品稳定性，已经通过CE FCC RoHS认证

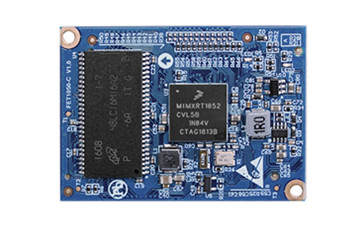

体积小巧
核心板体积小巧，仅31mm* 43mm，采用防反插板对板连接器设计，方便前期开发测试与后期批量装配。

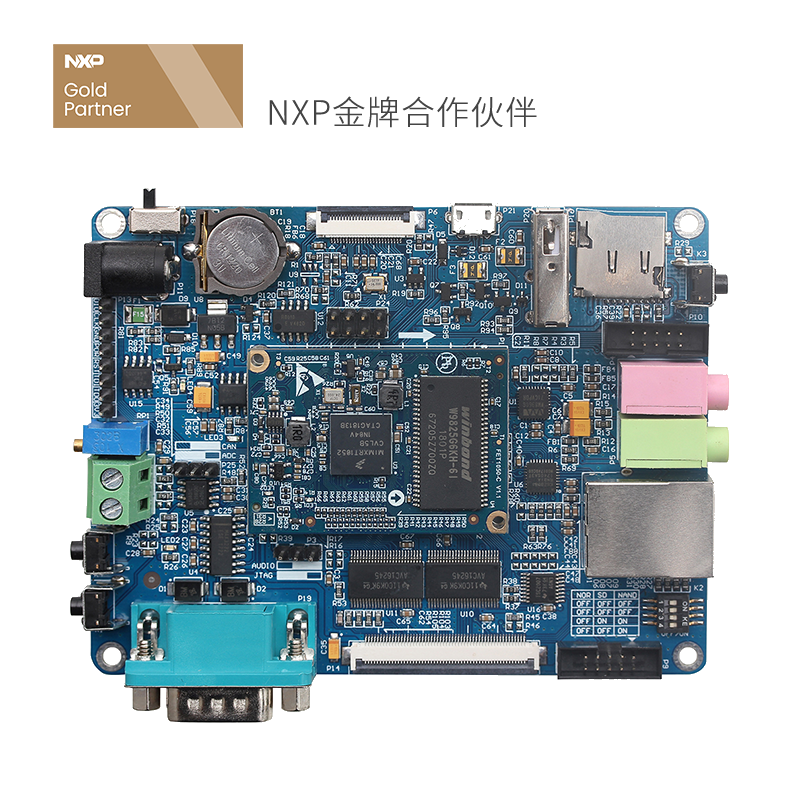

开发板接口展示
应用领域
▊ 规格参数
| FET1052-C核心板基础参数 | |||
|---|---|---|---|
| CPU | i.MXRT1052 | 电源 | 5V |
| 架构 | Cortex-M7 | 结构尺寸 | 31mm×43mm |
| 主频 | 528MHz | 制版工艺 | 厚度1.6mm，4层沉金PCB |
| RAM | SRAM 512KB ； SDRAM 16MB/32MB | 连接器 | 板对板，2*80pin ，0.8mm间距 |
| ROM | QSPI Nor Flash 4MB/16MB | 工作温度 | -40℃~+85℃ |
| 系统 | 裸机、FreeRTOS、uCLinux、RT-Thread | ||
| FET1052-C核心板功能参数 | ||
|---|---|---|
| 功能 | 数量 | 参数 |
| LCD | 1 | 最大RGB888 24位，最高支持WXGA (1366 x 768)；支持480*272、800*480 |
| CAMERA | 1 | 8位并行接口（DVP），最大支持5-Megapixel |
| SD/MMC/SDIO | ≤2 | 支持模式的 SD 和 SDIO 卡的 1 位或 4 位传输模式规范 |
| USB | 2 | 1路USB 2.0 OTG（最高支持 480 Mbps），1路USB2.0 HOST，带集成 HS USB Phy |
| SAI | ≤3 | 最高支持三个 I2S Audio |
| SPDIF | 1 | 索尼飞利浦数字音频接口 |
| UART | ≤8 | 每个最高支持 5.0 Mbps |
| SPI | ≤4 | 全双工增强同步串行接口，具有最高支持 52 Mbit/s 的数据速率。它可配置为支持主/从模式，有四个片选来支持多个外设 |
| IIC | ≤4 | |
| Ethernet | ≤1 | 10/100Mbps自适应 |
| PWM | ≤32 | 32路 |
| SWD | 支持 | |
| KeyPad | 支持 | 8*8； |
| QSPI | 2 | |
| CAN | ≤2 | CAN 协议版本 2.0B 规范 |
| ADC | ≤20 | 两个 12 位模数转换器 (ADC)，最高支持 20 个输入通道 |
| SEMC BUS | 1 | 16位并行总线 |
| OK1052开发板功能参数 | ||
|---|---|---|
| 功能 | 数量 | 参数 |
| LCD | 1 | RGB接口（RGB565），最高支持WXGA (1366 x 768) |
| CAMERA | 1 | 8位并行接口，最大支持5-Megapixel |
| Audio | 1 | 1*MIC，1*Phone |
| USB Host | 1 | USB 2.0（最高支持 480 Mbps） |
| USB OTG | 1 | 标准micro USB插座，USB 2.0 OTG （最高支持 480 Mbps） |
| Ethernet | 1 | 10/100Mbps自适应，RJ-45接口 |
| RTC | 1 | RX8010SJ芯片，CR1220电池 |
| EEPROM | 1 | 24C02芯片，容量为256字节 |
| TF Card | 1 | 兼容MICRO SD、SDHC |
| LED | 1 | 用户灯 |
| POR_BUTTON | 1 | 复位按键 |
| WAKEUP | 1 | 唤醒按键 |
| ON/OFF | 1 | 开关按键,长按关机，长按开机 |
| BOOT | 1 | 拨码开关，可以选择启动方式，暂时只支持内部TF,QSPI NOR启动 |
| PWM | 1 | 用于液晶背光调节 |
| ADC | 5 | 4路用于电阻触摸板，1路接入可调电阻 |
| IIC | 1 | 挂载触摸，CAMERA,WM8960芯片，EEPROM，RTC芯片，IIC转4线触摸芯片 |
| CAN | 1 | CAN 2.0B协议规范 |
| SPI | 1 | 2.0MM间距10P排针座接口 |
| UART | 1 | 三线串口，3.3V电平，最高支持 5.0 Mbps，2.54mm 10P排针座引出 |
| IIS | 1 | 接入WM8960芯片 |
| UART Debug | 1 | RS232电平，DB9接口 |
| SWD | 1 | 调试接口，2.54MM间距8P排针接口 |
| 电阻触摸 | 1 | 底板兼容原生触摸与TSC2007触摸芯片，默认TSC2007芯片 |
| KEY BOARD | 1 | 4×4矩阵键盘接口，由2.54MM间距8P排针接口 |
▊ 软件DEMO
| 单片机DEMO | ||
|---|---|---|
| gpt:通用定时器 | lpi2c：（RTC、EEPROM） | |
| pit：周期中断定时器 | kpp：矩阵键盘接口 | |
| PWM:脉冲宽度调制 | enc：正交解码器 | |
| wdog:看门狗定时器 | bee:解密QSPI中数据 | |
| rtwdog:窗口看门狗 | sai: 音频接口 | |
| ewm：外部看门狗监视器 | lpspi控制器 | |
| dcp:加密算法驱动 | enet:以太网接口 | |
| snvs:安全非易失存储 | flexspi：读写Flash | |
| src:系统复位控制器 | sdcard | |
| trng：随机数生成器 | sdcard_fatfs | |
| cache:内存缓存 | edma：EDMA数据传输 | |
| flexcan控制器 | tsc原生触摸 | |
| gpio：LED灯闪烁 | usb（HOST、OTG） | |
| gpio：用户按键（wakeup按键） | semc控制器(读写SDRAM) | |
| adc：模数转换 | csi:CMOS 图像传感器接口 | |
| adc_etc：adc外部触发控制器 | elcdif:通用显示控制器 | |
| cmp：比较器 | PXP:2D图像处理 | |
| qtmr：定时器 | emwin | |
| lpuart（UART2） | flexram：内存管理 | |
| uCLinux Demo | ||
| 编译环境搭建 | 以太网 | |
| 编译应用 | 串口 | |
| 文件系统镜像制作 | LED GPIO OUT | |
| TF卡启动/烧写镜像 | 用户按键 | |
| micro SD/TF卡驱动 | LCD FrameBuffer | |
| USB HOST接口 | Tsc电阻触摸 | |
| USB OTG 接口 | RTC | |
| I2C EEPROM | ||
| FreeRTOS Demo | ||
| lpi2c：lpi2c 读写 eeprom | Lwip：lwip 协议演示 | |
| event：任务等待事件演示例 | queue：队列消息实现任务间通信的演示例程 | |
| mutex：互斥锁使用例程 | sem、sem_static：信号量使用例程 | |
| swtimer：软件计数器及其回调的用法 | tickless：使用 LPTMR 延时唤醒或者硬件中断唤醒例程 | |
| generic：task、queue、swtimer、tick hook 、semaphore 组合利用演示 | ||
| RT-Thread Demo | ||
| 文件系统读写文件 | 串口驱动测试 | |
| gpio驱动测试 | enet以太网驱动测试 | |
| i2c驱动测试 | rtc驱动测试 | |
| spi驱动测试 | LCD/电阻屏/emwin测试 | |
