OK5718-C开发板是基于TI（德州仪器）AM57x系列AM5718多核独立处理器设计的开发板，采用核心板+底板结构设计，以便于用户对FET5718-C核心板进行评估和开发，开发板将常用功能全部引出。
★ARM Cortex-A15，主频高达1.5GHz
★DSP C66x，主频750MHz
★2个双核ARM Cortex-M4 ，主频213MHz
★2个双核PRU（传输实时单元），主频200MHz
★USB3.0，PCIe3.0，HDMI1.4，UART * 10，QSPI * 1，CAN * 2，以太网1Gbps * 2等高速接口，拥有强大视频的处理能力。
★操作系统支持Linux 4.9.41 + QT5.6，TI-RTOS
★PCB采用12层沉金工艺
★尺寸50 * 70mm，采用松下进口连接器合高仅2mm，体积小巧
★总共数量超过320PIN，引出CPU的所有功能。
★工业级宽温-40℃〜+ 85℃
丰富多媒体功能
开发板集成SGX5443-D和GC3202-D图形加速器适用于高级图形用户界面，
同时Cortex-M4 图形处理单元IPU2 专用于 IVA 图像视频硬编解，支持H264、
MPEG4等多种编码格式视频硬件解码播放，支持多路视频同时解码播放，多路同时解码总和
能达到1080P 60帧；支持MJPEG图像硬件编解码；VPE支持硬件图像、视频缩放，颜色空间转换
双屏显示
支持Linux 4.9.41，图像系统采用QT5+wayland架构，既可以QT5.6独立运行，
也支持LCD与HDMI扩展显示，支持主屏副屏设置，提供waylandsink（硬件解码视频播放）
窗口定点显示；Qt、OpenCV窗口定点显示解决方案多种实用扩展功能
支持UBOOT修改LCD屏幕分辨率、支持修改开机LOGO的功能极大的方便了客
户开发与使用，同时还支持SD卡一键烧写WIFI、MIPI摄像头、CPU自动调频&指定频率等丰富的扩展功能

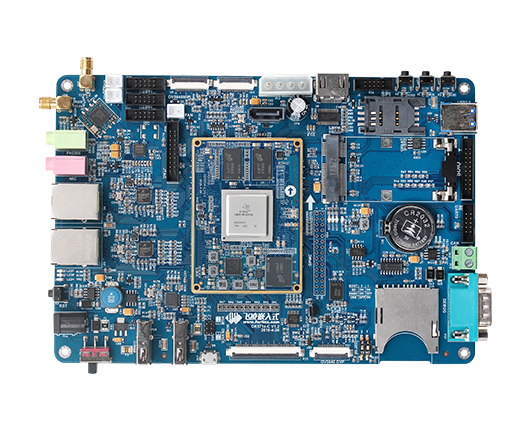

OK5718-C开发板接口展示
开发板实用DEMO Forlinx Demo
BackLight
Keypad
RTC
Network
Ping
DemoBrowser
Calculato
WatchDog
Musicplayer
Audiorecorder
WIFI
Terminal
Can 4GARM功能
DDR Bandwidth
Memory Latency
NBench
Linpack
Posix_SMP
Communication Bandwidth
Communication Latency
Whetstone3D
Chameleon
KMS Cube
Coverflow
Navigation
ExampleUIMultimedia
IVAHD H.264 Decode
VIP VPE IVAHD MPEG4 Encode and Decode
Audio Capture
H.265 (HEVC) Decode
DSP C66 Image Processing
AAC Decode
IVAHD MJPEG Encode
IVAHD H.264 EncodeSettings
Network Settings
System Shutdown
Task Info
Refresh Matrix
Memory
atrix Shutdown
system InfoVideo Analytics Demo
OpenCV+OpenCL+OpenGL DemoUSB
USB BonnieCPU频率设置 命令行工具应用和测试 系统信息查询
按键测试
串口测试
看门狗测试
WIFI测试
截图
RTC功能测试
温度传感器
CAN测试
USB鼠标测试
USB 2.0
USB 3.0
HDMILCD背光调节
摄像头测试
SD卡
以太网配置
Web服务
放/录音测试
Sobel 边缘检测算法
人脸检测
PCIE
QSPI
4G
SATA
SPI
蓝牙硬编解测试 视频播放体验
VPE转换程序进行色彩空间转换
Gstreamer插件转换程序进行色彩空间转换与缩放
视频缩小
视频放大
颜色空间转换图像编解码
MJPEG解码
MJPEG编码视频编解码
H264解码 H264编码
MPEG4解码 MPEG4编码PRU使用及测试 CSS教程
CCS工具安装
CCS中安装PRU编译器
PRU固件启动与停止
新建CCS工程Ti 官方例程编译及测试
导入工程 编译工程
例程测试 PRU启动飞凌例程编译及测试
导入工程 编译工程
例程测试 LED测试程序 UART测试DSP及IPU使用及测试 异构多核通信测试 DSP对外设操作测试 使用CCS重新编译测试例程 A15端应用程序编译 更多例程详情敬请关注飞凌嵌入式官方论坛AM571x下载资料
-
▊ 规格参数

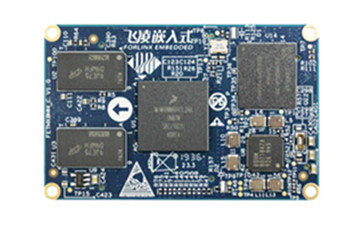

FET5718-C核心板基础参数 CPU型号 TI Sitara AM5718 架构 Cortex-A15-1.5GHz DSP-C66X-750MHZ 2xDual Cortex-M4-213MHz 2xDual-Core PRU-200MHz PowerVR SGX544 3D GPU Vivante GC320 2D GPU 内存 1GB DDR3L 存储 8GB eMMC 尺寸 50*70mm 连接方式 板对板连接器 电源管理 TPS659162RGZR 工作电压 5V 工作温度 -40℃~+85℃ 工作湿度 10-90％RH无凝露 操作系统 Linux4.9.41+ QT5.6+Wayland 注：表中参数为硬件设计或AM5718 CPU理论值FET5718-C核心板功能参数 功能 数量 参数 LCD ≤3 最大RGB888 24位 HDMI 1 HDMI 1.4a ，支持1080p@60Hz； 36位 RGB显示； HDCP 1.4加密保护； 支持Deep color模式（148.5 Mhz 的像素时钟下支持10位、12位色深） CAMERA ≤4 2个8位并行接口（DVP），最大支持5-Megapixel； 2个8/16/24位并行接口（DVP） MIPI CSI-2 2 CSI2_PHY1： 1组clock lane+ 4组data lane CSI2_PHY1： 1组clock lane+2组data lane SD/MMC/SDIO ≤4 最高支持 UHS-I SDR104 模式的 SD 和 SDIO 卡的 1 位或 4 位传输模式规范 （最大104 MB/s） SD/MMC/SDIO1 ：4位数据总线 SD/MMC/SDIO2 ： 8位数据总线（核心板eMMC占用） SD/MMC/SDIO3 ： 8位数据总线 SD/MMC/SDIO4 ：4位数据总线 IIC ≤5 IIC1/2 ： 最大支持400Kbps，标准OD设计 IIC3/4/5 ： 最大支持3.4Mbps，模拟OD设计 HDQ1W ≤1 支持TI/Benchmarq HDQ主设备功能 支持Dallas 1-Wire协议 UART ≤10 支持5/6/7/8个数据位，奇偶校验位，1、1.5、2个停止位 UART1 ：可以支持全串口 UART3 ： 支持IrDA 1.4、CIR 其他接口支持标准功能 SPI ≤4 最多4路SPI接口，每个接口最多4个主通道 QSPI ≤1 只支持主模式 6个信号引脚 McASP ≤8 最多支持8路多通道音频接口 McASP1/2：最大支持16个独立TX/RX通道 McASP3-8：最大支持4个独立TX/RX通道 USB3.0 ≤1 超高速USB3.0双角色设备，目前支持Host USB2.0 1 高速USB2.0双角色设备，目前支持Host SATA 1 1路SATA Gen2接口 PCIE ≤2 PCI Exprees 3.0子系统，带有2条5-Gbps通道 1个符合Gen2标准的双通道端口，2个符合Gen2标准的单通道端口 CAN ≤2 最大两个CAN控制器，支持CAN2.0B协议 Ethernet ≤2 内部实现一个三口千兆网络交换子系统，对外提供两个网络端口，支持RGMII/RMII/MII接口，支持10/100/1000M操作 PWMSS ≤3 最大支持三个PWMSS（脉宽调制子系统），每个PWMSS支持： eHRPWM：16-bit 定时器，最大2个独立PWM输出 eCAP：32-bit定时器，1路专用输入捕捉引脚 eQEP：旋转解码单元 JTAG 支持 标准IEEE1149.1接口 KeyPad Port 支持 最多支持9*9键盘 GPMC 1 支持8-bit/16-bit数据总线宽度 最多支持28个地址线 最多支持8个片选线
