FET5718-C 核心板

CPU:AM5718

架构:Cortex-A15,多核异构

主频:1.5GHz

内存:1GB DDR3L+ECC

ROM:8GB eMMC

系统:Linux4.9.41+Qt5.6+Wayland

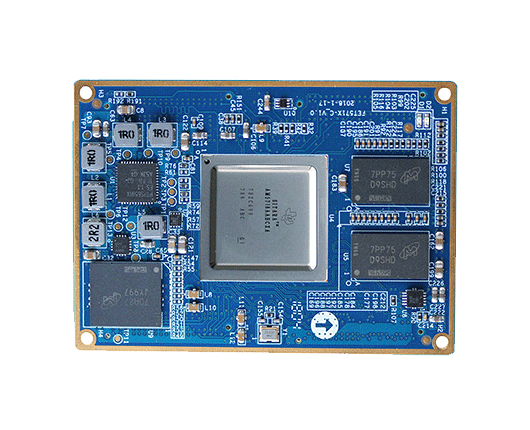

FET5718-C 核心板



FET5718- C核心板采用TI(德州仪器) AM57x 系列 AM5718 多核异构处理器。由 飞凌 自主研发设计,是国内首款基于AM5718设计的核心板。



ARM Cortex -A15,主频高达1. 5G Hz
DSP C66x,主频750MHz
★2个双核ARM Cortex-M4,主频213MHz
★2个双核PRU(传输实时单元),主频200MHz
★USB3.0,PCIe3.0,HDMI1.4,UART * 10,QSPI * 1,CAN * 2,以太网1Gbps * 2等高速接口,拥有强大视频的处理能力。
★操作系统支持 Linux4.9.41 + QT5.6,TI-RTOS
★PCB采用12层沉金工艺
★尺寸50 * 70mm,采用松下进口连接器合高仅2mm,体积小巧
★总共数量超过320PIN,引出CPU的所有功能。
★工业级宽温-40℃〜+ 85℃


AM5718宣传图
AM5718宣传图phone

多核异构开发平台


提供多种命令行与QT端开发例程、提供OpenCV、
OpenCL、OpenGL开发例程、提供DSP、PRU环境搭建与开发例程

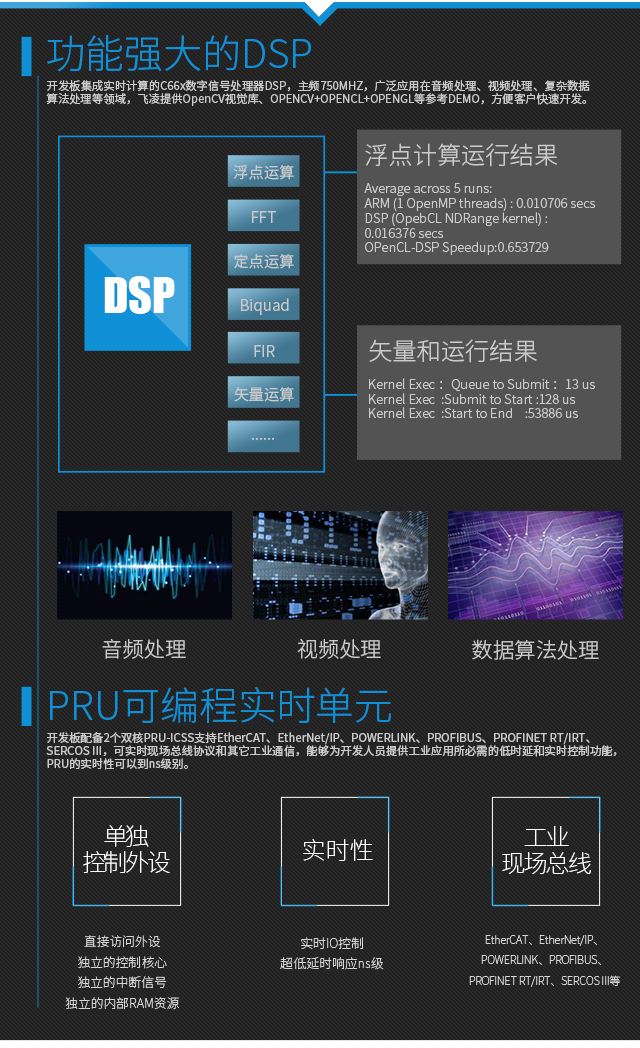

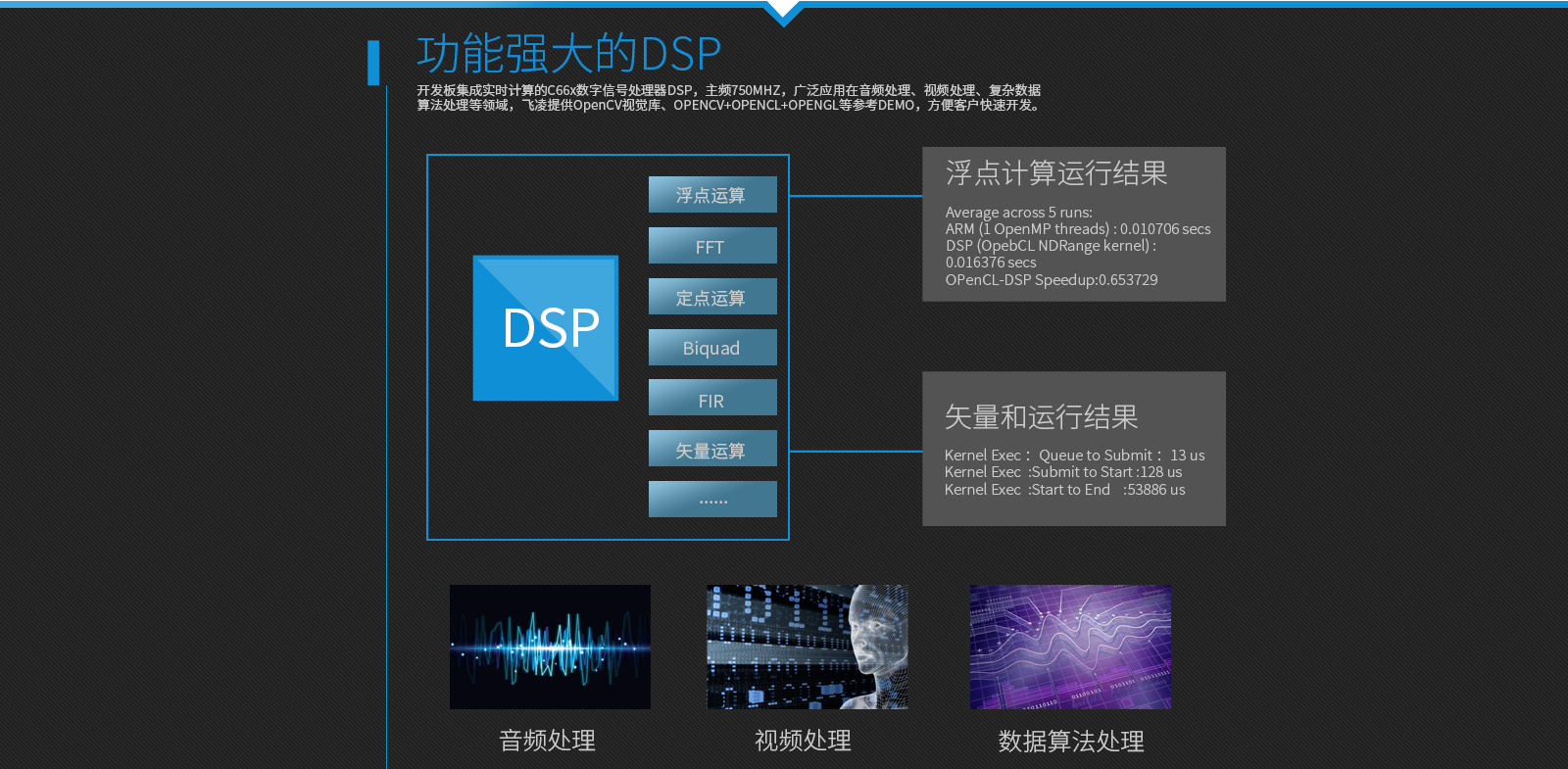

AM5718多核异构开发平台 AM5718功能强大DSP AM5718 PRU可编程实时单元
AM5718多核异构开发平台 phone AM5718功能强大DSP PRU phone

丰富多媒体功能


开发板 集成SGX5443-D和GC320 2-D图形加速器适用于高级图形用户界面,
同时Cortex-M4 图形处理单元IPU2 专用于 IVA 图像视频硬编解,支持H264、
MPEG4等多种编码格式视频硬件解码播放,支持多路视频同时解码播放,多路同时解码总和
能达到1080P 60帧;支持MJPEG图像硬件编解码;VPE支持硬件图像、视频缩放,颜色空间转换

AM5718多媒体功能
AM5718多媒体功能phone

双屏显示


支持Linux 4.9.41,图像系统采用QT5+wayland架构,既可以QT5.6独立运行,
也支持LCD与HDMI扩展显示,支持主屏副屏设置,独家提供waylandsink(硬件解码视频播放)
窗口定点显示;Qt、OpenCV窗口定点显示解决方案

AM5718双屏显示
AM5718双屏显示phone

多种实用扩展功能


支持UBOOT修改LCD屏幕分辨率、支持修改开机LOGO的功能极大的方便了客
户开发与使用,同时还支持SD卡一键烧写WIFI、MIPI摄像头、CPU自动调频&指定频率等丰富的扩展功能

AM5718实用扩展
AM5718实用扩展phone

深度优化的操作系统


飞凌公司选用高版本的Linux内核与QT系统,支持Linux4.9.41+QT5.6,并进行深度优化。

AM5718系统Linux
AM5718系统Linux phone

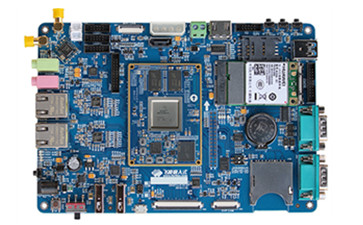

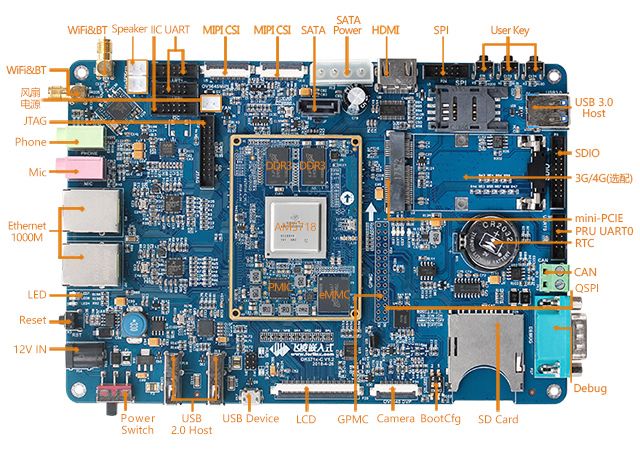

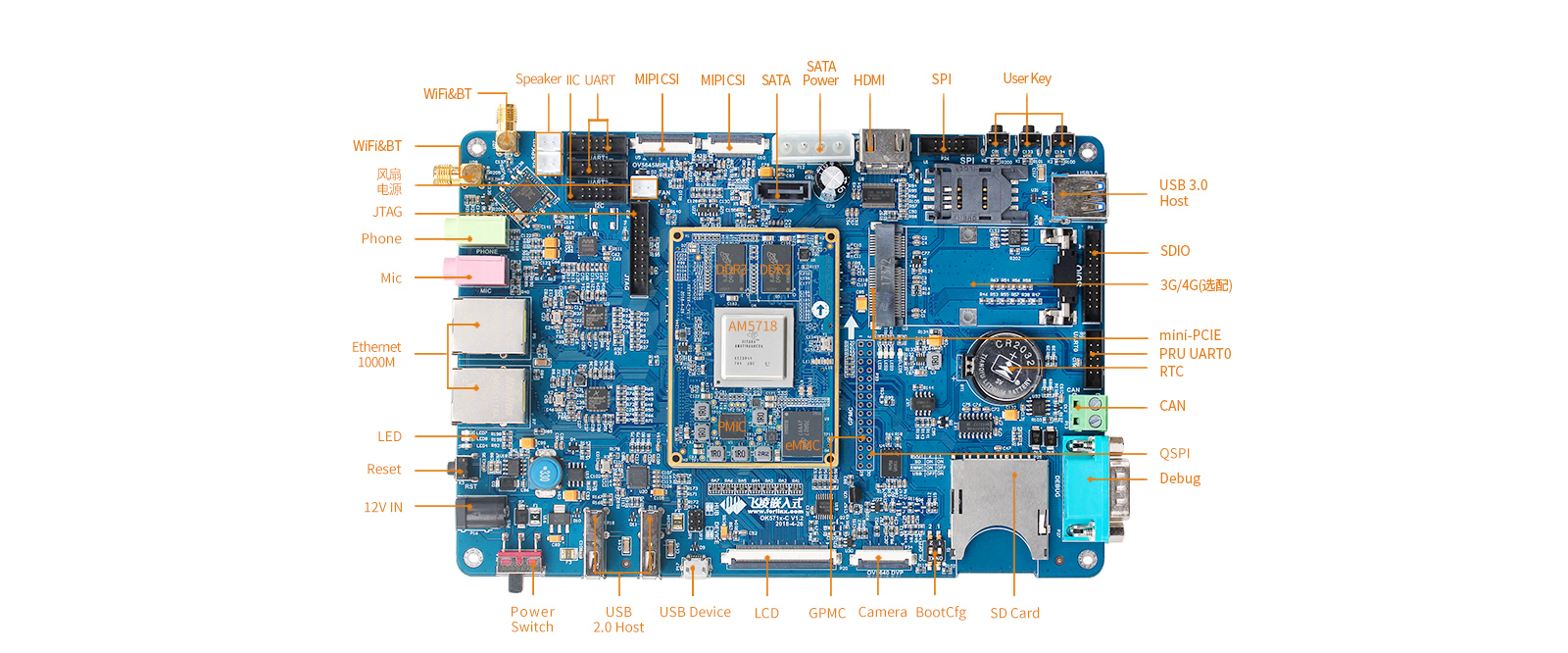

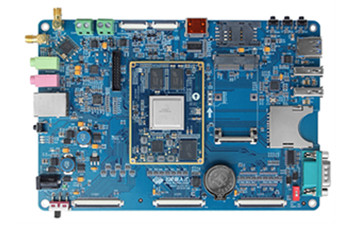

OK5718-C开发板接口展示


AM5718接口图正
AM5718接口图phone

行业应用


OK5718-C开发板广泛应用于工业通信、人机界面、HMI、自动化控制、
工厂自动化、楼宇自动化、机器视觉、医疗成像、测试与测量、汽车多媒体等应用领域

AM5718行业应用
AM5718行业应用phone


丰富的DEMO程序


提供完整的平台开发包、入门教程,节省软件整理时间;丰富的DEMO程序,快速开发UI界面程序。
更多例程详情敬请关注 飞凌嵌入式 官方论坛 AM571x 下载资料



开发板实用DEMO
Forlinx Demo
BackLight
Keypad
RTC
Network
Ping
DemoBrowser
Calculato
WatchDog
Musicplayer
Audiorecorder
WIFI
Terminal
Can    4G
ARM功能
DDR Bandwidth
Memory Latency
NBench
Linpack
Posix_SMP
Communication Bandwidth
Communication Latency
Whetstone
3D
Chameleon
KMS Cube
Coverflow
Navigation
ExampleUI
Multimedia
IVAHD H.264 Decode
VIP VPE IVAHD MPEG4 Encode and Decode
Audio Capture
H.265 (HEVC) Decode
DSP C66 Image Processing
AAC Decode
IVAHD MJPEG Encode
IVAHD H.264 Encode
Settings
Network Settings
System Shutdown
Task Info
Refresh Matrix
Memory
atrix Shutdown
system Info
Video Analytics Demo
OpenCV+OpenCL+OpenGL Demo
USB
USB Bonnie
CPU频率设置
命令行工具应用和测试
系统信息查询
按键测试
串口测试
看门狗测试
WIFI测试
截图
RTC功能测试
温度传感器
CAN测试
USB鼠标测试
USB 2.0
USB 3.0
HDMI
LCD背光调节
摄像头测试
SD卡
以太网配置
Web服务
放/录音测试
Sobel 边缘检测算法
人脸检测
PCIE
QSPI
4G
SATA
SPI
蓝牙
硬编解测试
视频播放体验
VPE转换程序进行色彩空间转换
Gstreamer插件转换程序进行色彩空间转换与缩放
视频缩小
视频放大
颜色空间转换
图像编解码
MJPEG解码
MJPEG编码
视频编解码
H264解码    H264编码
MPEG4解码  MPEG4编码
PRU使用及测试
CSS教程
CCS工具安装
CCS中安装PRU编译器
PRU固件启动与停止
新建CCS工程
Ti 官方例程编译及测试
导入工程   编译工程
例程测试   PRU启动
飞凌例程编译及测试
导入工程   编译工程
例程测试 LED测试程序  UART测试

DSP及IPU使用及测试
异构多核通信测试 DSP对外设操作测试
使用CCS重新编译测试例程 A15端应用程序编译

更多例程详情敬请关注飞凌 嵌入式 官方论坛AM571x下载资料



规格参数


FET5718-C核心板基础参数
CPU型号 TI Sitara AM5718
架构 Cortex-A15-1.5GHz DSP-C66X-750MHZ 2xDual Cortex-M4-213MHz
2xDual-Core PRU-200MHz PowerVR SGX544 3D GPU Vivante GC320  2D GPU
内存 1GB DDR3L 存储 8GB eMMC
尺寸 50*70mm 连接方式 板对板连接器
电源管理 TPS659162RGZR 工作电压 5V
工作温度 -40℃~+85℃ 工作湿度 10-90%RH无凝露
操作系统 Linux4.9.41+ QT5.6+Wayland
FET5718-C核心板功能参数
功能 数量 参数
LCD ≤3 最大RGB888 24位
HDMI 1 HDMI 1.4a ,支持1080p@60Hz; 36位 RGB显示; HDCP 1.4加密保护; 支持Deep color模式(148.5 Mhz 的像素时钟下支持10位、12位色深)
CAMERA ≤4 2个8位并行接口(DVP),最大支持5-Megapixel; 2个8/16/24位并行接口(DVP)
MIPI CSI-2 2 CSI2_PHY1: 1组clock lane+ 4组data lane CSI2_PHY1: 1组clock lane+2组data lane
SD/MMC/SDIO ≤4 最高支持 UHS-I SDR104 模式的 SD 和 SDIO 卡的 1 位或 4 位传输模式规范(最大104 MB/s) SD/MMC/SDIO1 :4位数据总线 SD/MMC/SDIO2 : 8位数据总线(核心板eMMC占用) SD/MMC/SDIO3 : 8位数据总线 SD/MMC/SDIO4 :4位数据总线
IIC ≤5 IIC1/2 : 最大支持400Kbps,标准OD设计IIC3/4/5 : 最大支持3.4Mbps,模拟OD设计
HDQ1W ≤1 支持TI/Benchmarq HDQ主设备功能支持Dallas 1-Wire协议
UART ≤10 支持5/6/7/8个数据位,奇偶校验位,1、1.5、2个停止位 UART1 :可以支持全串口 UART3 : 支持IrDA 1.4、CIR 其他接口支持标准功能
SPI ≤4 最多4路SPI接口,每个接口最多4个主通道
QSPI ≤1 只支持主模式 6个信号引脚
McASP ≤8 最多支持8路多通道音频接口 McASP1/2:最大支持16个独立TX/RX通道 McASP3-8:最大支持4个独立TX/RX通道
USB3.0 ≤1 超高速USB3.0双角色设备,目前支持Host
USB2.0 1 高速USB2.0双角色设备,目前支持Host
SATA 1 1路SATA Gen2接口
PCIE ≤2 PCI Exprees 3.0子系统,带有2条5-Gbps通道 1个符合Gen2标准的双通道端口,2个符合Gen2标准的单通道端口
CAN ≤2 最大两个CAN控制器,支持CAN2.0B协议
Ethernet ≤2 内部实现一个三口千兆网络交换子系统,对外提供两个网络端口,支持RGMII/RMII/MII接口,支持10/100/1000M操作
PWMSS ≤3 最大支持三个PWMSS(脉宽调制子系统),每个PWMSS支持: eHRPWM:16-bit 定时器,最大2个独立PWM输出 eCAP:32-bit定时器,1路专用输入捕捉引脚 eQEP:旋转解码单元
JTAG 支持 标准IEEE1149.1接口
KeyPad Port 支持 最多支持9*9键盘
GPMC 1 支持8-bit/16-bit数据总线宽度 最多支持28个地址线 最多支持8个片选线
注:表中参数为硬件设计或AM5718 CPU理论值



OK5718-C开发板参数
功能 数量 参数
LCD 1 RGB888 24位,最高支持1920*1080 (60 Hz)
HDMI 1 HDMI V1.4 最高支持1080P 60fps
CAMERA 3 8位并行接口(DVP)OV5640,OV5645, MIPI OV5640, MIPI OV5645
Audio 1 1*MIC,1*Phone,2*Speaker
USB Host 2 由集线器扩展,USB 2.0(最高支持 480 Mbps),其中1路与USB Device复用
USB3.0 1 最高5Gbps
USB Device 1 与USB HOST其中1路复用
Ethernet 2 10/100/1000Mbps自适应,RJ-45接口
WiFi 1 RL-UM02WBS-8723BU-V1.2 IEEE 802.11b/g/n 1T1R WLAN and Bluetooth
Bluetooth 1
SD Card 1 兼容SD、SDHC和SDXC(UHS-I)
SDIO 1 由2mm间距20Pin接口插座引出,与存储卡接口复用
LED 2 用户自定义LED
GPMC 1 GPMC总线接口
QSPI 1 板载256Mb QSPI NOR FLASH
SPI 1
IIC 2
CAN 1 CAN 协议版本 2.0B 规范
UART 3 串口0、串口1为五线串口,串口2为3线串口,均为3.3V电平,每个最高支持 5.0 Mbps
UART Debug 1 RS232电平,DB9接口
JTAG Debug 1
HDQ 1 单总线接口,板载DS18B20
SATA 1 SATA 2接口,板载4pin D型电源接口
mini PCIE 1 支持3G、4G
