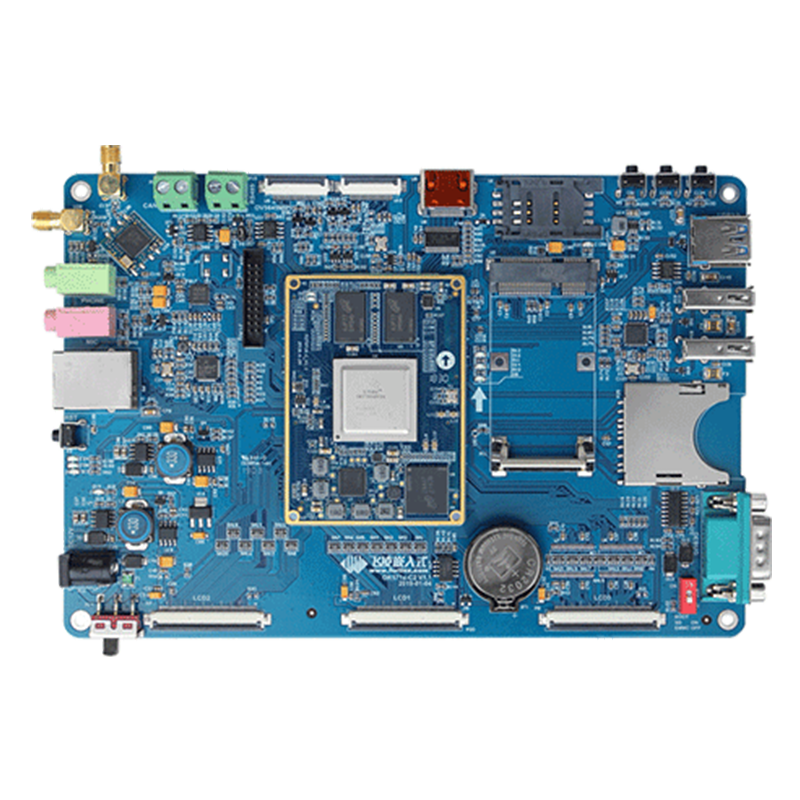

OK5718-C2开发板

CPU:AM5718

架构:Cortex-A15,多核异构

主频:1.5GHz

内存:1GB DDR3L+ECC

ROM:8GB eMMC

系统:Linux4.9.41+Qt5.6+Wayland

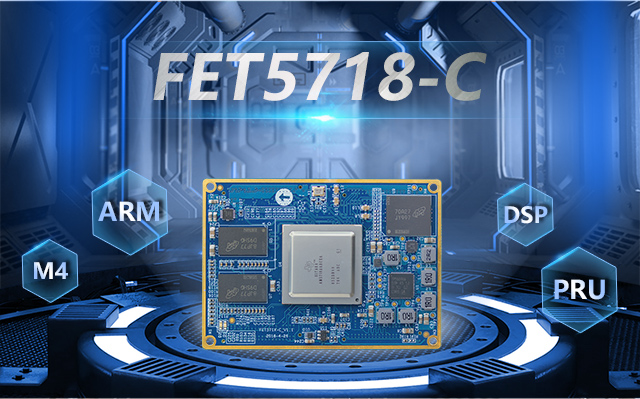

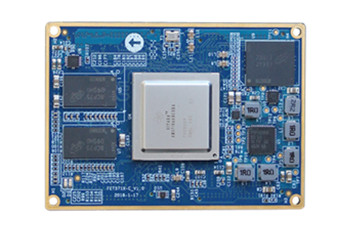

FET5718- C 核心板


FET5718- C核心板 采用TI(德州仪器) AM57x 系列 AM5718 多核异构 处理器。由 飞凌 自主研发设计,是国内首款基于AM5718设计的核心板。


ARM Cortex -A15,主频高达1. 5G Hz
D S P C66x,主频750MHz
★2个双核ARM Cortex- M4 ,主频213MHz
★2个双核PRU(传输实时单元),主频200MHz
★USB3.0,PCIe3.0,HDMI1.4,UA RT * 10,Q SPI * 1,CAN * 2,以太网1Gbps * 2等高速接口,拥有强大视频的处理能力。
★操作系统支持 Linux4.9.41 + QT5.6,TI-RTOS
★PCB采用12层沉金工艺
★尺寸50 * 70mm,采用松下进口连接器合高仅2mm,体积小巧
★总共数量超过320PIN,引出CPU的所有功能。
★工业级宽温-40℃〜+ 85℃

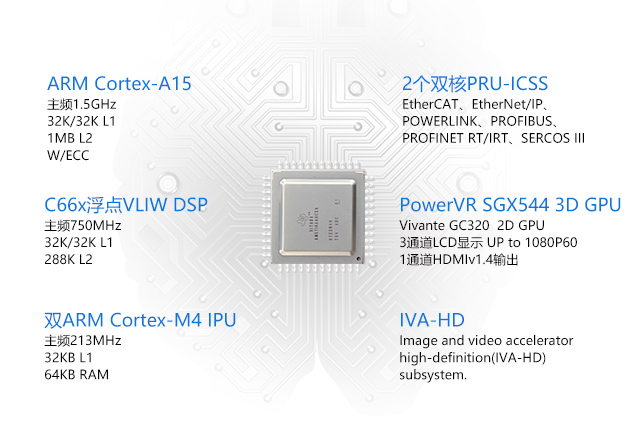

AM5718宣传图

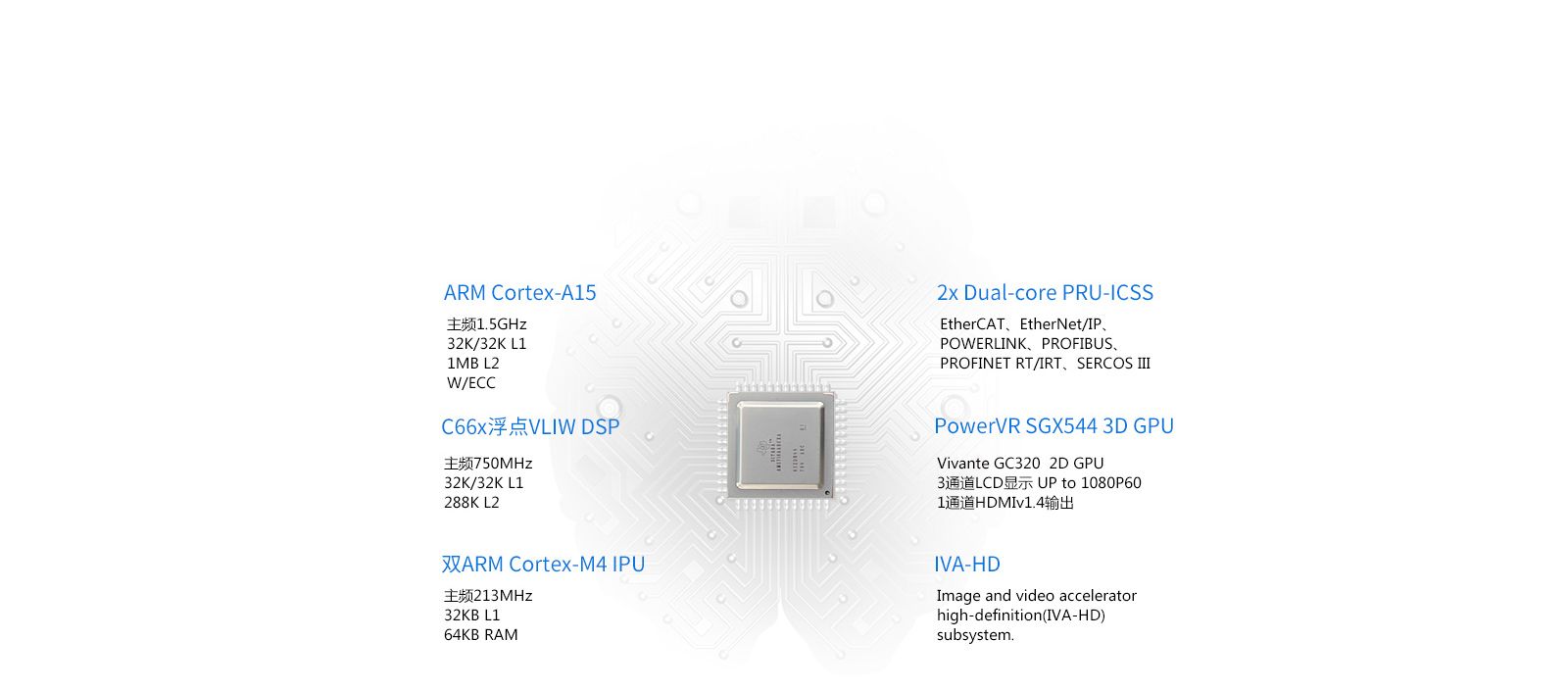

AM5718宣传图phone

多核异构开发平台


提供多种 命令 行与QT端开发例程、提供OpenCV、
OpenCL、OpenGL开发例程、提供 DSP、PRU环境搭建与开发例程

AM5718多核异构开发平台
AM5718多核异构开发平台 phone

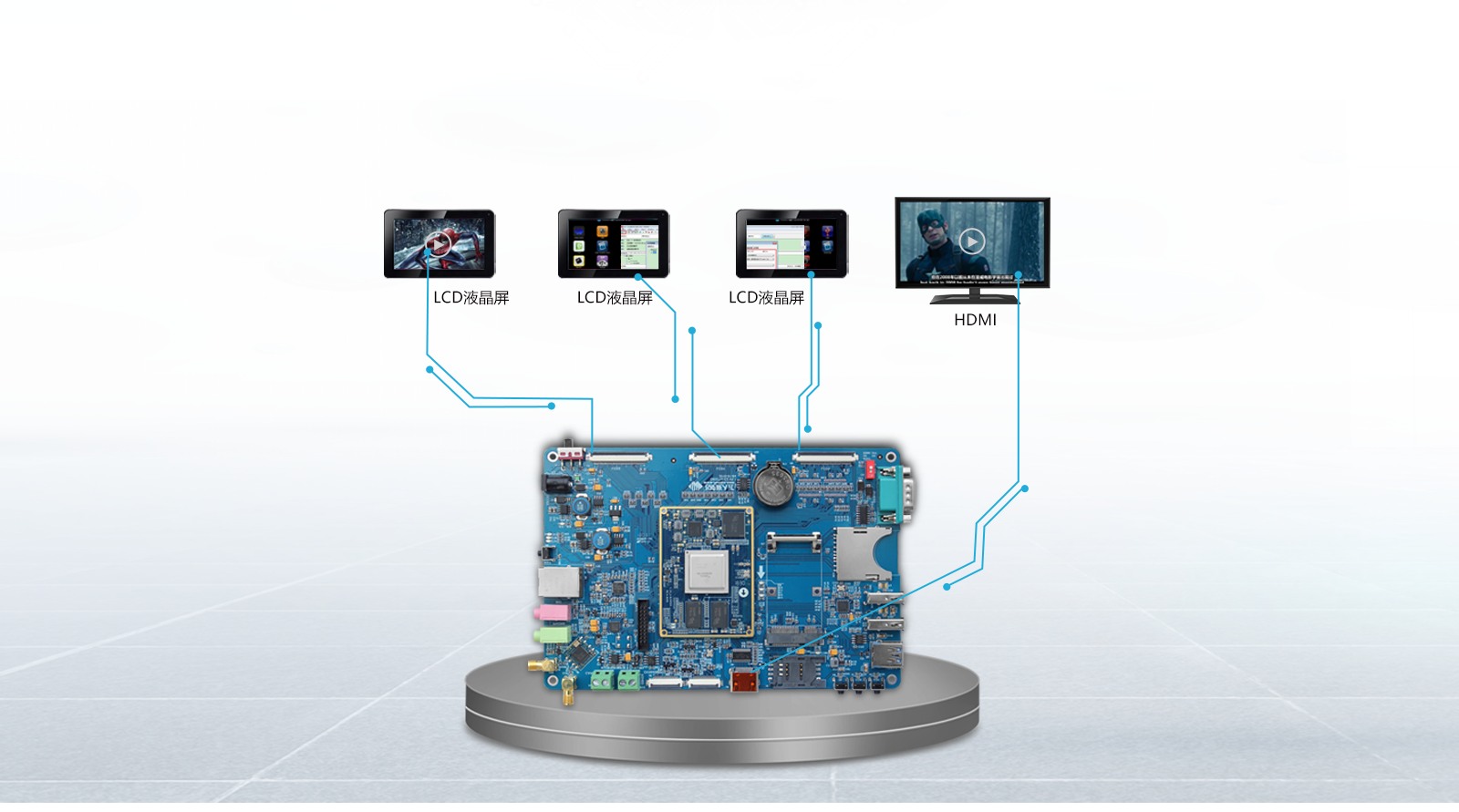

四屏异显


OK5718-C2 开发板 极致的发挥AM57x显示性能,可同时支持3路24位高分LCD液晶屏与1路HDMI同时显示。

AM5718四屏显示
AM5718四屏显示phone

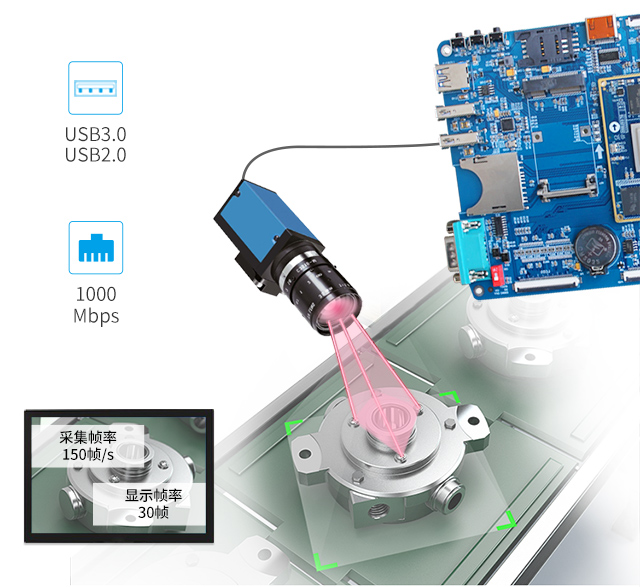

机器视觉


超高速全双工USB3.0,高速全双工USB2.0,独立MAC地址的千兆以太网接口。
支持USB3.0工业相机, 千兆网 络相机,拥有较高采集与显示帧率可广泛应用在3C制造、汽车行业、食品加工、 医疗 行业等领域。

AM5718机器视觉
AM5718机器视觉phone

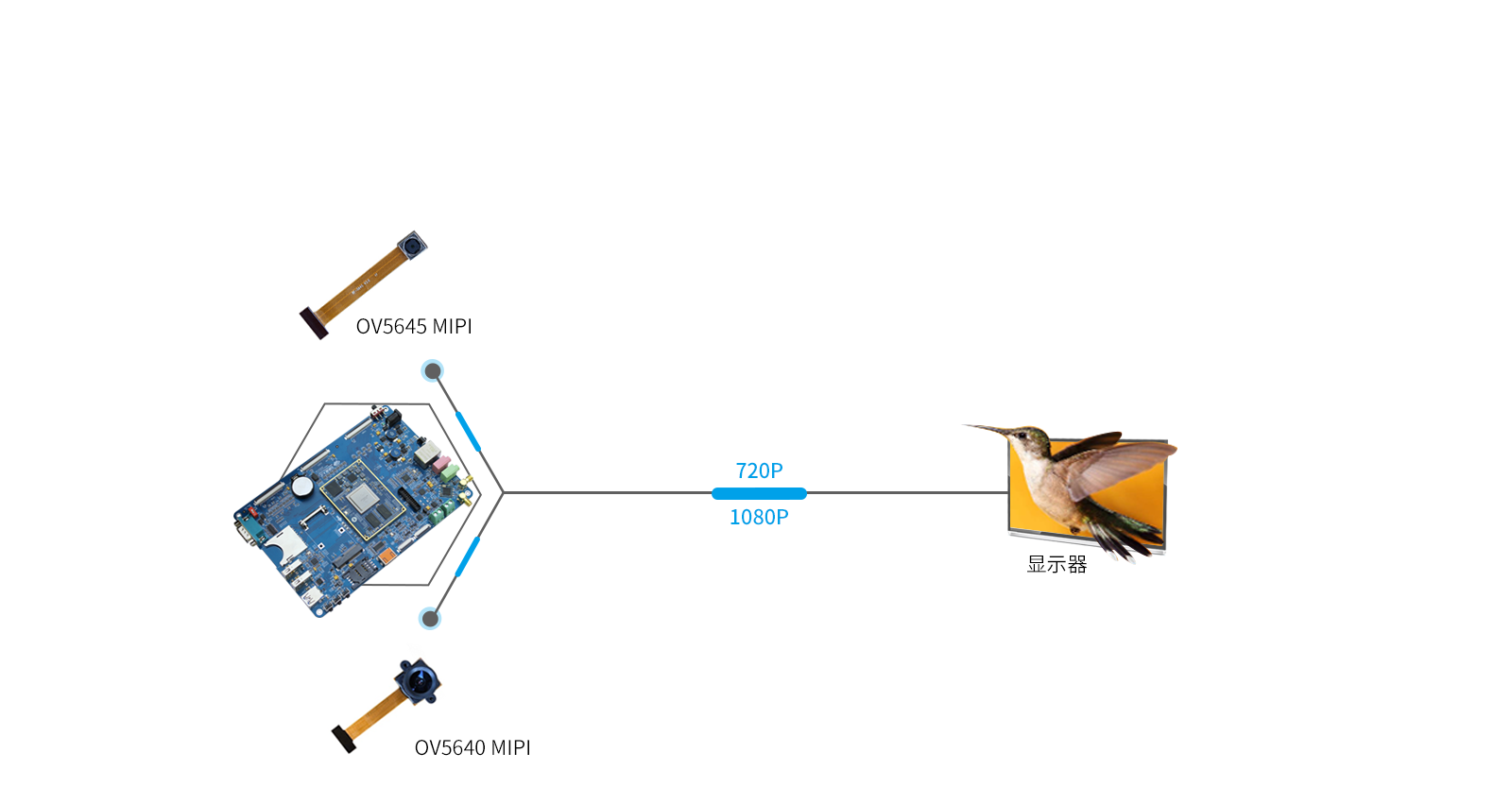

高清影像


MIPI 5640、MIPI 5645两路高清数字摄像头接口,支持1080P、720P拍照、预览、录像。

AM5718高清影像
AM5718双摄像头

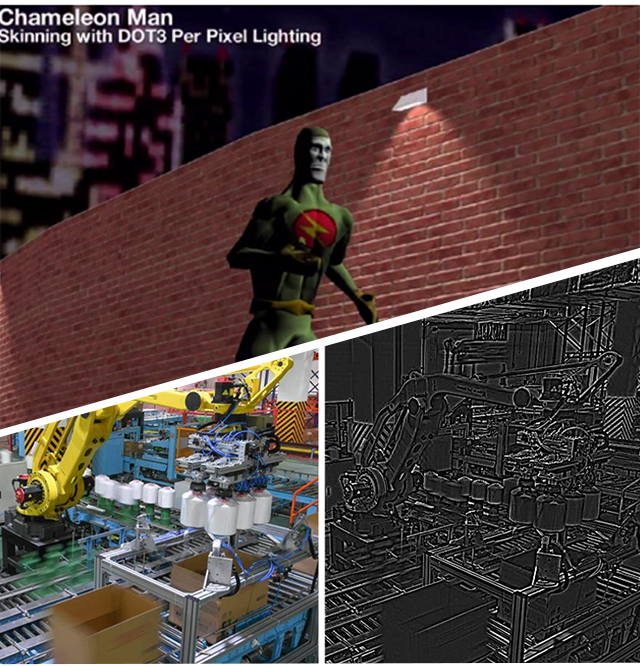

边缘检测人脸识别


支持OPENCV3.1.0、OPENGL5.6.1、OPENMP1.5.3以及专门协调异构处理器的编程环境的OPENCL 1.1.14,
支持硬件视频编解码,可以流畅运行边缘检测视频处理、3D图形加速、人脸识别,并提供测试DEMO

AM5718边缘检测与人脸识别
AM5718边缘检测与人脸识别phone

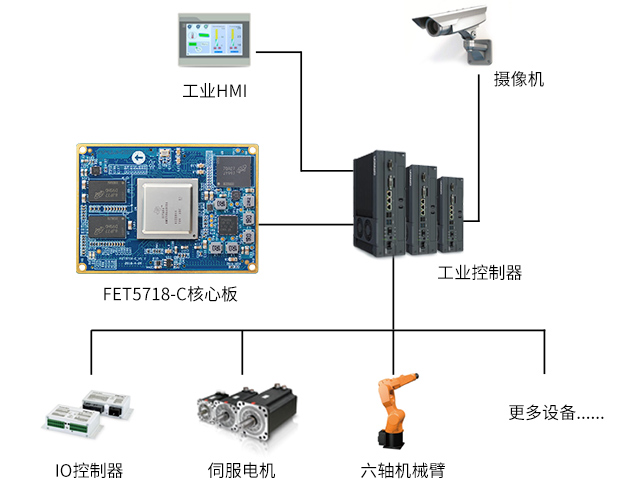

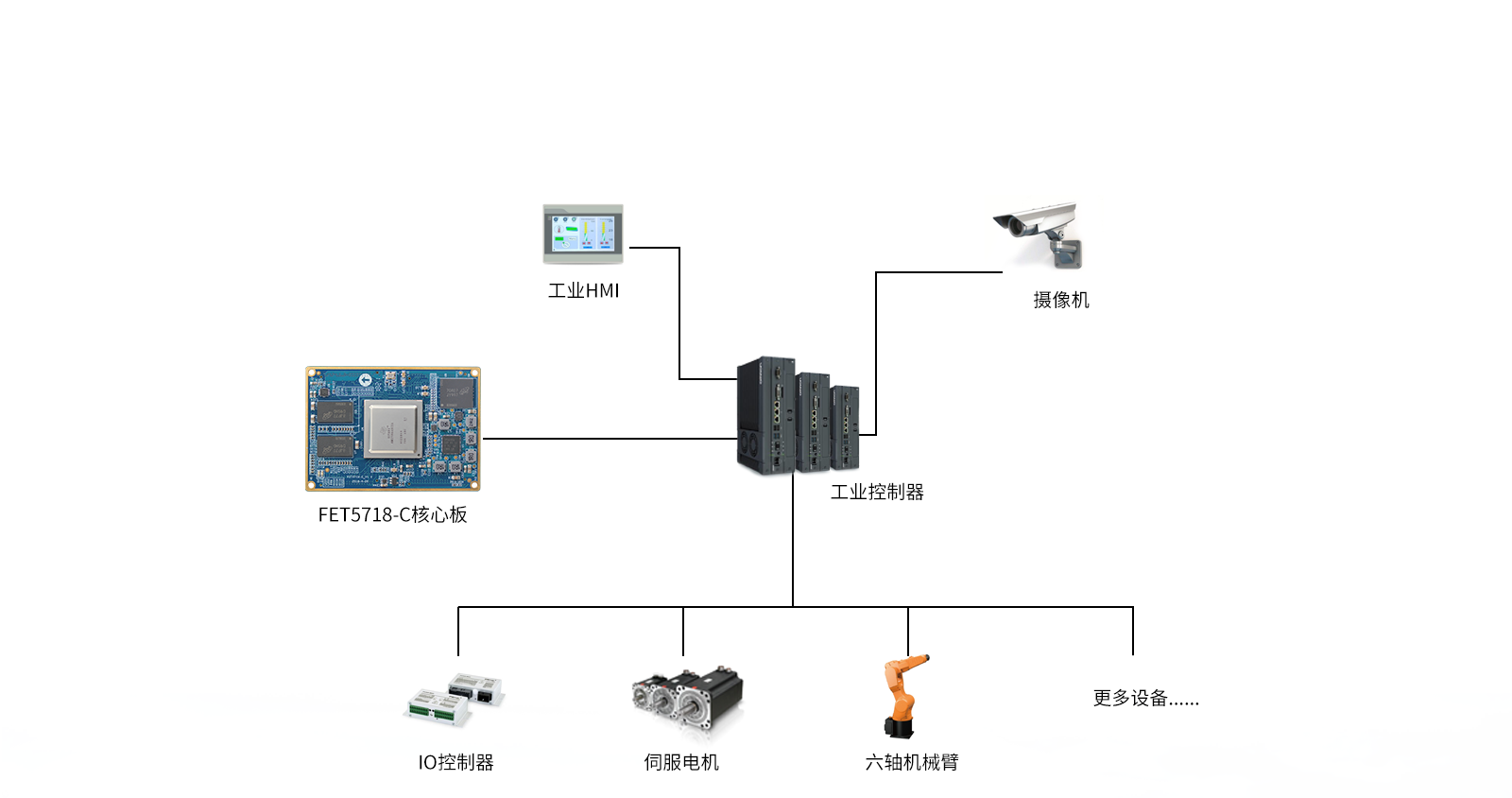

EtherCAT主站控制器


AM5718采用工业级MPU设计,主频高达1.5GHz,Cortex-A15内核在图像、图形处理、外设和诸如EtherCAT和PROFIBUS等工业接口方面进行了增强。 配套基于 Linux内核 的实时开发框架系统补丁Xenomai,使得FET5718-C核心板满足在工业自动化领域的通讯接口、大数据处理、性能服务方面的要求。

AM5718 EtherCAt主站控制
AM5718 EtherCAt主站控制phone

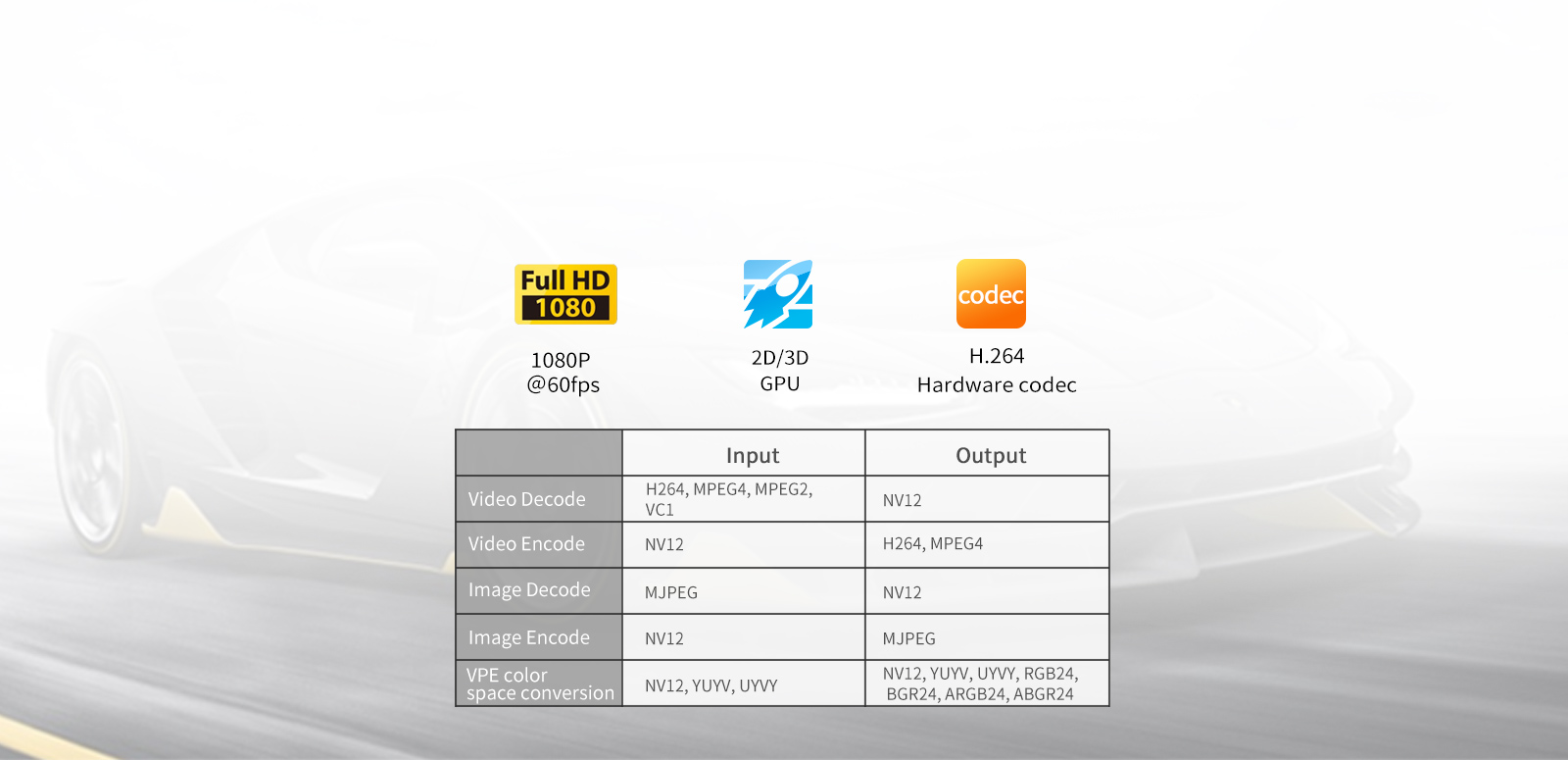

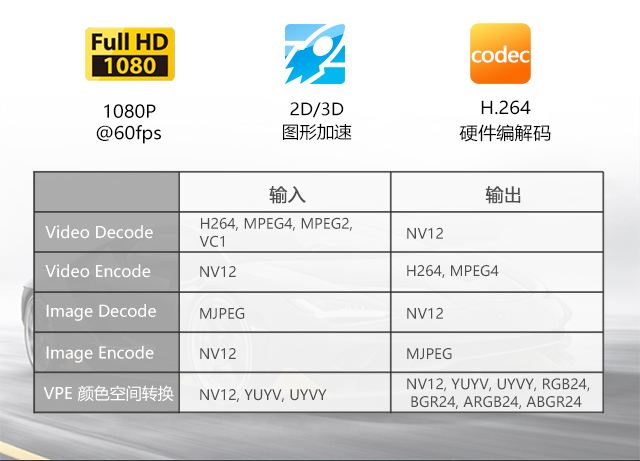

丰富多媒体功能


开发板集成SGX5443-D和GC320 2-D图形加速器适用于高级图形用户界面,
同时Cortex-M4 图形处理单元IPU2 专用于 IVA 图像视频硬编解,支持H264、
MPEG4等多种编码格式视频硬件解码播放,支持多路视频同时解码播放,多路同时解码总和
能达到1080P 60帧;支持MJPEG图像硬件编解码;VPE支持硬件图像、视频缩放,颜色空间转换

AM5718多媒体功能
AM5718多媒体功能phone

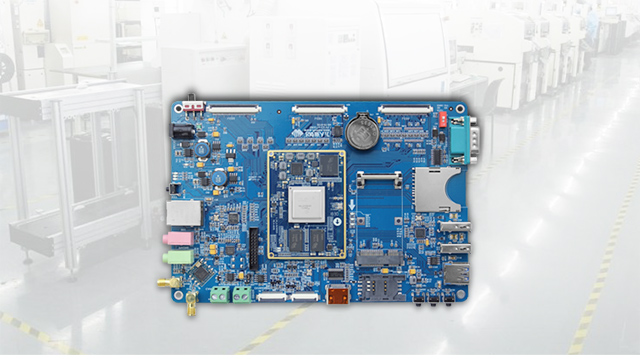

工业级品质


采用全工业级 芯片 设计,并经过严格的高低温-40℃~+85℃实验测试,适应恶劣的现场环境

AM5718 工业级品质
AM5718 工业级品质phone

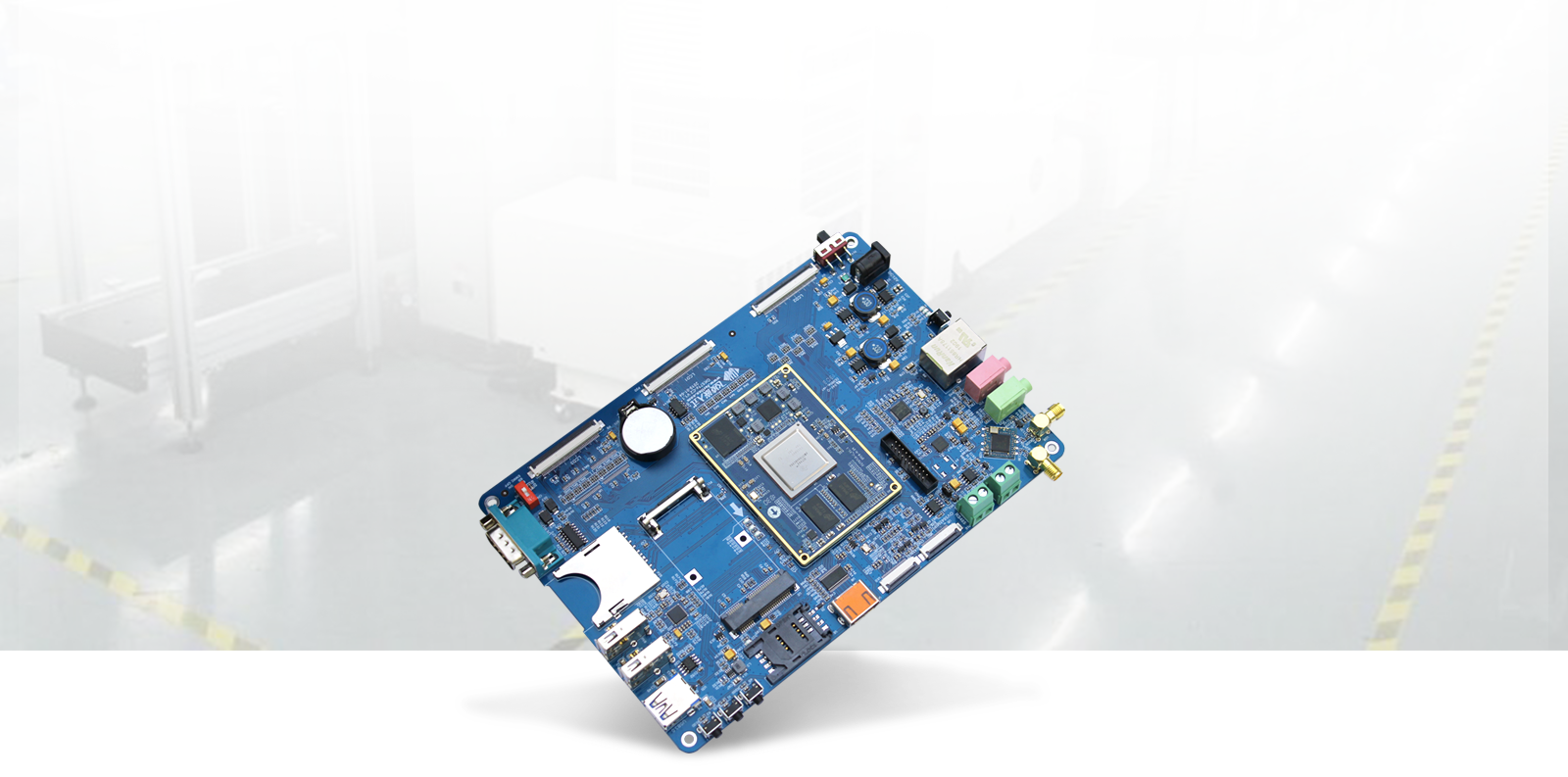

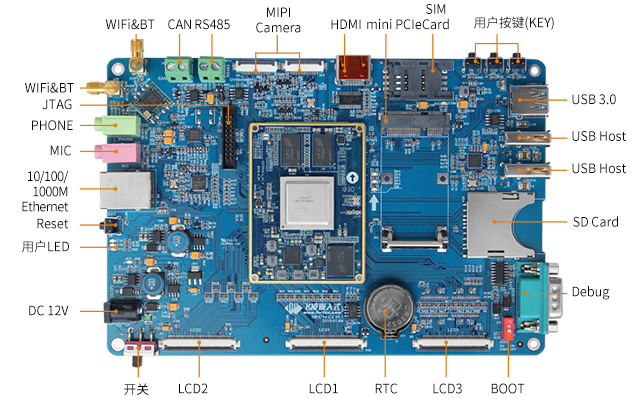

功能接口展示


为了便于用户使用FET5718-C核心板进行功能评估和开发,同时推出了OK5718-C2开发板,并将常用功能全部引出

AM5718 功能接口图
AM5718 功能接口图phone

行业应用


OK5718-C开发板广泛应用于工业通信、人机界面、 HMI 、自动化控制、
工厂自动化、楼宇自动化、机器视觉、医疗成像、测试与测量、汽车多媒体等应用领域

AM5718行业应用
AM5718行业应用phone



规格参数


FET5718-C核心板基础参数
CPU型号 TI Sitara AM5718
架构 Cortex-A15-1.5GHz DSP-C66X-750MHZ 2xDual Cortex-M4-213MHz
2xDual-Core PRU-200MHz PowerVR SGX544 3D GPU Vivante GC320  2D GPU
内存 1GB DDR3L 存储 8GB eMMC
尺寸 50*70mm 连接方式 板对板连接器
电源管理 TPS659162RGZR 工作电压 5V
工作温度 -40℃~+85℃ 工作湿度 10-90%RH无凝露
操作系统 Linux4.9.41+ QT5.6+Wayland
FET5718-C核心板功能参数
功能 数量 参数
LCD ≤3 最大RGB888 24位
HDMI 1 HDMI 1.4a ,支持1080p@60Hz; 36位 RGB显示; HDCP 1.4加密保护; 支持Deep color模式(148.5 Mhz 的像素时钟下支持10位、12位色深)
CAMERA ≤4 2个8位并行接口(DVP),最大支持5-Megapixel; 2个8/16/24位并行接口(DVP)
MIPI CSI-2 2 CSI2_PHY1: 1组clock lane+ 4组data lane CSI2_PHY1: 1组clock lane+2组data lane
SD/MMC/SDIO ≤4 最高支持 UHS-I SDR104 模式的 SD 和 SDIO 卡的 1 位或 4 位传输模式规范(最大104 MB/s) SD/MMC/SDIO1 :4位数据总线 SD/MMC/SDIO2 : 8位数据总线(核心板eMMC占用) SD/MMC/SDIO3 : 8位数据总线 SD/MMC/SDIO4 :4位数据总线
IIC ≤5 IIC1/2 : 最大支持400Kbps,标准OD设计IIC3/4/5 : 最大支持3.4Mbps,模拟OD设计
HDQ1W ≤1 支持TI/Benchmarq HDQ主设备功能支持Dallas 1-Wire协议
UART ≤10 支持5/6/7/8个数据位,奇偶校验位,1、1.5、2个停止位 UART1 :可以支持全串口 UART3 : 支持IrDA 1.4、CIR 其他接口支持标准功能
SPI ≤4 最多4路SPI接口,每个接口最多4个主通道
QSPI ≤1 只支持主模式 6个信号引脚
McASP ≤8 最多支持8路多通道音频接口 McASP1/2:最大支持16个独立TX/RX通道 McASP3-8:最大支持4个独立TX/RX通道
USB3.0 ≤1 超高速USB3.0双角色设备,目前支持Host
USB2.0 1 高速USB2.0双角色设备,目前支持Host
SATA 1 1路SATA Gen2接口
PCIE ≤2 PCI Exprees 3.0子系统,带有2条5-Gbps通道 1个符合Gen2标准的双通道端口,2个符合Gen2标准的单通道端口
CAN ≤2 最大两个CAN控制器,支持CAN2.0B协议
Ethernet ≤2 内部实现一个三口千兆网络交换子系统,对外提供两个网络端口,支持RGMII/RMII/MII接口,支持10/100/1000M操作
PWMSS ≤3 最大支持三个PWMSS(脉宽调制子系统),每个PWMSS支持: eHRPWM:16-bit 定时器,最大2个独立PWM输出 eCAP:32-bit定时器,1路专用输入捕捉引脚 eQEP:旋转解码单元
JTAG 支持 标准IEEE1149.1接口
KeyPad Port 支持 最多支持9*9键盘
GPMC 1 支持8-bit/16-bit数据总线宽度 最多支持28个地址线 最多支持8个片选线
注:表中参数为硬件设计或AM5718 CPU理论值



OK5718-C2开发板参数
功能 数量 参数
LCD 3 RGB888 24位,最高支持1920*1080 (60 Hz)
HDMI 1 HDMI V1.4 最高支持1080P 60fps
CAMERA 2 8位并行接口(DVP)OV5640,MIPI OV5640, MIPI OV5645
Audio 1 1*MIC,1*Phone
USB Host 2 由集线器扩展,USB 2.0(最高支持 480 Mbps),其中1路与USB Device复用
USB3.0 1 最高5Gbps
Ethernet1 1 10/100/1000Mbps自适应,RJ-45接口
WiFi 1 RL-UM02WBS-8723BU-V1.2 IEEE 802.11b/g/n 1T1R WLAN and Bluetooth
Bluetooth 1
SD Card 1 兼容SD、SDHC和SDXC(UHS-I)
LED 2 用户自定义LED
IIC 3 IIC1接入LCD接口(P8),IIC3接入了WM8960, LCD接口(P7), 经电平转换接入OV5645-MIPI摄像头接口,IIC5接入LCD接口(P20),MINI_PCIE,RTC,经电平转换接入OV5640-MIPI摄像头接口。
CAN 1 CAN 协议版本 2.0B 规范
UART Debug 1 RS232电平,DB9接口
JTAG Debug 1
485 1 支持485协议
RTC 1 板载RX8010SJ芯片,接入IIC5
