OK335xS-II开发板

CPU:TI AM335X

架构:ARMv7 Cortex-A8

主频:600MHz

内存:128MB DDR3

ROM:256MB SLC NandFlash  (1GB NandFlash可选)

OS:Linux3.2、WinCE6.0

CPU:AM335x
架构:Cortex-A8
主频:600MHz
内存:128MB DDR3
ROM:256MB NandFlash,1GB NandFlash(可选 )
系统:Linux3.2+Qt4.8,WinCE6.0

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比

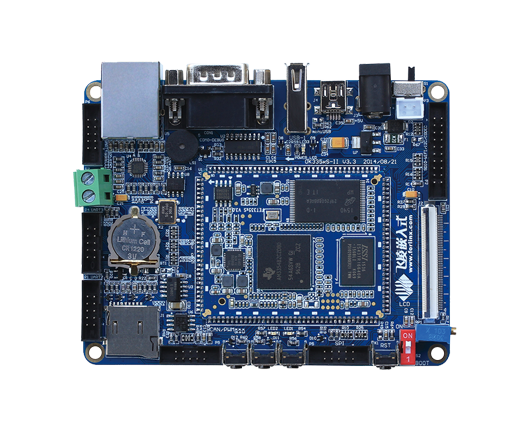

  • OK335xS-II开发板

    OK335xS-II开发板基于TI Sitara™ AM335x系列处理器开发设计,此系列处理器性能高超,具备低功耗特性,还可支持图像处理及实时协议。FET335xS-II采用邮票孔连接方式,与底板完全贴合,电气连接性好,运行更稳定,并且提供易于访问的接口,如USB OTG,双千兆网口,CAN,RS485 等。OK335xS-II开发平台已通过CE FCC认证,确保产品在复杂的工业级环境中运行稳定、可靠。

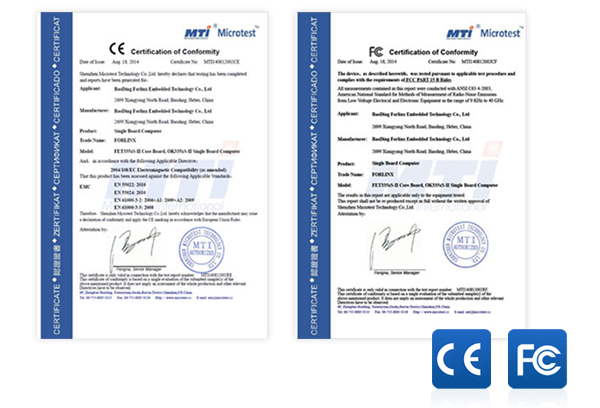

    品质保障:

    飞凌嵌入式OK335xS-II开发平台已经通过CE FCC国际认证,代表飞凌OK335xS-II工业级开发板(核心板 )符合国际安全标准和通信标准。





  • 规格参数

    FET335xS-II核心板参数
    CPU TIAM335XCortex-A8处理器 I2C 3路
    架构 ARMv7 Cortex-A8 SPI 2路
    主频 600MHz CAN 2路
    内存 128MDDR3 USB OTG 1路USB OTG 2.0
    ROM 256MB SLC NandFlash  (1GB NandFlash可选) USB DEVICE 1路 USB DEVICE 2.0
    CPU温度 -40℃~+85℃ SD/MMC/SDIO 3路SD/MMC
    相对湿度 10%~90%(不结露) Ethernet 2路千兆以太网
    工作电压 5V电压供电 UART/IrDA 6路
    2D/3D 支持2D/3D图形加速 EINT/GPIO 支持
    图形处理器 PowerVRSGX530 ADC 7路
    电源管理 TPS650250 VideoEncoder 软件编解码
    尺寸 52mm*42mm JTAG接口 1路
    接口方式 邮票孔 EEPROM 支持,用于加密
    操作系统 Linux3.2、WinCE6.0 Audio IIS接口
    LCD RGB24位 SATA 支持USB转SATA
    PWM 3路,自定义1路,1路背光,1路蜂鸣器

    注:AM335x系列产品仅提供Linux系统的维护,其它系统版本已停止维护。




    OK335xS-II开发板参数
    I2C 1路 实时时钟 RTC支持
    SPI 1路 按键 3个
    CAN 2路,底板引出Can总线,未加Can收发器 拨码开关 系统启动方式设置开关
    RS485 1路 复位 1个复位按键
    SD/MMC/SDIO 1路(1路SD卡接口) PWM 3路
    USB HOST 1路,支持USB2.0协议 LED 2路
    USB DEVICE 1路,支持USB2.0协议 GPIO 多路,可与其他引脚复用
    以太网 1路,100M以太网接口 SATA 支持USB转SATA
    串口 4路,1路调试串口,3路LVCMOS GPS 支持串口GPS模块
    LCD 1路,支持电阻触摸屏,支持LCD转VGA 3G/4G 支持USB接口3G/4G模块
    ADC 7路,2路用户,1路滑动变阻器,4路电阻触摸 电源 5V恒压电源接口
    规格参数
    Linux3.2软件参数
    U-boot版本 u-boot-2011.09
    内核版本 Linux-3.2.0
    支持驱动 网卡驱动 LCD FrameBuffer
    LED驱动 电阻触摸屏驱动
    LCD 驱动 RTC实时时钟驱动
    USB接口驱动 串口驱动
    PWM 驱动(背光和蜂鸣器) 按键驱动
    Flash ECC校验 看门狗驱动
    Nand Flash驱动 IIC驱动
    UBI/Yaffs文件系统 AD驱动
    TF卡驱动
    WinCE6.0软件参数
    BootLoader EBOOTSD卡烧写
    烧写方式 TF卡一键烧写(简单快捷,适合规模化生产及批量更新系统)
    CE版本 PB6.0
    支持驱动 LED驱动 按键驱动
    GPIO驱动 RTC驱动
    I2C驱动 NANDFlash驱动
    SPI驱动 显示驱动
    串口驱动 网卡驱动
    触摸屏驱动,电阻触摸 USB驱动(OTG/USB/HOST
    SD卡驱动 背光驱动
    DMA驱动 AD驱动
    音频驱动 PWM驱动
    看门狗驱动



  • 资料下载


    产品选型手册: 飞凌嵌入式全线产品手册

    产品手册: OK335xS-II开发板 用户手册
