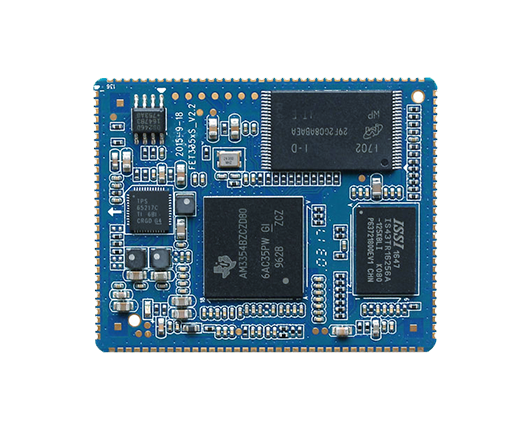

FET335xS核心板

CPU:AM335x
架构:Cortex-A8
主频:800MHz
内存:512MB DDR3
ROM:256MB NandFlash,1GB NandFlash(可选 )
系统:Linux3.2+Qt4.8,Android2.3,Android4.2,WinCE6.0,WinCE7.0

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比



  • FET335xS核心板


    FET335xS核心板基于TI公司Sitara系列的工业级ARM处理器AM3354设计完成,ARM Cortex-A8架构,运行频率800MHz。核心板所有元器件均采用工业级,整板运行温度-40℃~+85℃。板载512MB的DDR3内存,存储采用256MB的SLC NandFlash存储芯片(1G容量可选),再搭配TI公司专为AM335X处理器配套设计的电源管理芯片TPS65217,使整板性能更加稳定。核心板资源丰富,共计136pinCPU引脚可根据功能需求实现不同扩展方式。




    邮票孔连接方式更稳定!


    核心板与底板采用间距为1.27mm的邮票孔焊接方式,具有抗震、抗氧化、抗干扰、成本低的优势

    AM335x邮票孔连接
    AM335x邮票孔连接phone

    工业级核心板!


    FET335xS核心板芯片全部采用工业级用料,并经过-40℃~+85℃的严格高低温测试

    AM335x工业级核心板
    AM335x工业级核心板phone

    丰富的通讯接口


    核心板引出136个CPU功能引脚,最多支持6路UART ,2路CAN,2路千兆网

    AM335x通讯接口丰富
    AM335x通讯接口丰富phone

    多媒体功能同样出色


    FET335xS核心板支持RGB24位LCD、LCD转VGA、LCD转LVDS等显示接口
    分辨率最大支1366*768。支持USB CAMERA,支持预览、拍照、摄像。

    AM335x核心板多媒体功能
    AM335x核心板多媒体功能phone

    支持多种通讯模块


    FET335xS核心板支持3G模块4G模块GPRS模块,WIFI模块,蓝牙模块,GPS模块等多种模块

    AM335x通讯模块支持
    AM335x通讯模块支持phone

    系统运行多重防护,让稳定运行到底


    核心板支持硬件、软件看门狗,Linux系统支持NandFlash硬件ECC校验,
    独家提供Uboot启动代码烧写多备份机制,让您的系统更加稳定流畅

    AM335x运行稳定多防护
    AM335x运行稳定多防护phone

    支持多种主流操作系统


    FET335xS核心板支持市面上主流的操作系统,Linux3.2、Android2.3、Android4.2、WinCE7.0、WinCE6.0

    AM335x多操作系统支持
    AM335x多操作系统支持 phone


    嵌入式硬件设计手册、嵌入式Linux开发手册
    嵌入式开发环境搭建手册、接口驱动程序
    应用开发示例等,一切应有尽有只为您更方便开发产品。


    技术支持热线、技术交流论坛、技术支持邮箱
    随时待命只为您的产品保驾护航。

    AM335 技术支持方式
    AM335x 技术支持方式phone


  • 规格参数

    FET335xS核心板参数
    CPU TI AM335X Cortex-A8处理器 I2C 3路
    架构 ARMv7 Cortex-A8 SPI 2路
    主频 800MHz CAN 2路
    内存 512MDDR3 USB OTG 1路USBOTG2.0
    ROM 256M SLC NandFlash(1GB NandFlash可选 USB DEVICE 1路 USB DEVICE 2.0
    工作温度 -40℃~+85℃ SD/MMC/SDIO 3路MMC接口
    相对湿度 10%~90%(不结露) Ethernet 2路千兆网口
    工作电压 5V电压供电 UART/IrDA 6路
    2D/3D 支持 EINT/GPIO 多于20路
    图形处理器 PowerVRSGX530 ADC 8路
    电源管理 TPS65217C VideoEncoder 软件编解码
    尺寸 52mm*42mm JTAG接口 1路
    接口方式 邮票孔(136pin) EEPROM 支持,用于加密
    操作系统 Android2.3/4.2、Linux3.2+QT4.8、WinCE7.0/E6.0、StarterWare PWM 3路
    LCD RGB24位 SATA 无(可以usb转sata)
    Audio IIS接口

    注1:ROM配置为1GB NandFlash的核心板不支持Android2.3/4.2、WinCE6.0/WinCE7.0 系统。

    注2:AM335x系列产品仅提供Linux系统的维护,其它系统版本已停止维护。




    OK335xS开发板参数
    AUDIO 3路(1路Phone,1路MIC,1路Line in) JTAG接口 1路
    I2C 1路 ADC 5路(4路电阻触摸1路滑动变阻器)
    SPI 1路 按键 5个
    CAN 1路 拨码开关 系统启动方式设置开关
    RS485 1路,与Profibus共用 复位 1个复位按键
    SD/MMC/SDIO 1路(1路SD卡接口) PWM 2路(1路背光,1路蜂鸣器)
    USB Host 4路,支持USB2.0协议 LED 1路
    USBDevice 1路,支持USB2.0协议 GPIO 大于20路
    以太网 2路千兆以太网接口 实时时钟 RTC支持
    串口 4路(3路RS232、1路TTL) SATA 连接USB转SATA
    电源 5V恒压电源接口 GPS 连接GPS模块(串口)
    LCD 1路,支持电阻、电容触摸屏;支持LCD转VGA,LCD转LVDS模块 3G/4G 连接3G/4G模块(USB)
    规格参数
    Android2.3/4.2软件参数
    Android版本 Android4.2
    内核版本 Linux3.2.0
    烧写方式 一键烧写,单步烧写
    交叉编译器 arm-eabi-4.6
    开发环境 Ubuntu12.04.2
    支持驱动 网卡驱动 触摸驱动(电容和电阻)
    LED驱动 AD驱动
    LCD驱动 RTC实时时钟驱动
    USB2.0驱动 音频驱动(IIS接口)
    看门狗驱动 Can驱动
    PWM驱动(背光和蜂鸣器) RS485驱动
    FlashECC校验 SPI驱动
    NandFlash驱动 串口(含三个串口)
    UBI文件系统 EEPROM驱动
    SD卡驱动 按键驱动
    LCDFrameBuffer I2C驱动
    Linux3.2软件参数
    U-Boot版本 u-boot-2011.09
    内核版本 Linux-3.2.0(完全开源) PSP版本号:04.06.00.10 SDK版本号:05.07.00.00
    烧写方式 一键烧写,单步烧写
    开发环境 Ubuntu12.04.2
    支持驱动 网卡驱动(双1000M/100M) RTC实时时钟驱动
    LED驱动 音频驱动(IIS接口)
    LCD驱动 SPI驱动
    USB2.0接口驱动 串口(含三个串口)
    PWM驱动(背光和蜂鸣器) 按键驱动
    FlashECC校验 EEPROM驱动
    NandFlash驱动 看门狗驱动
    UBI文件系统 AD驱动
    SD卡驱动 RS485驱动
    LCDFrameBuffer CAN驱动
    精准触摸驱动(电容,电阻) I2C驱动
    Wince6.0软件参数
    BootLoader EBOOT SD烧写
    烧写方式 SD卡一键烧写
    CE版本 WinCE6.0
    PC端开发环境 VS2005
    支持驱动 LED驱动 按键驱动
    GPIO驱动 RTC驱动
    I2C驱动 EBOOT驱动
    SPI驱动 NAND Flash驱动
    串口驱动 显卡驱动
    触摸屏驱动 网卡驱动
    SD卡驱动 USB驱动
    DMA驱动 背光驱动
    音频驱动 AD驱动
    看门狗驱动 PWM驱动
    Wince7.0软件参数
    BootLaoder EBOOT支持USB2.0高速下载
    烧写方式 一键烧写,单步烧写
    CE版本 WinCE7.0
    PC端开发环境 VS2005和VS2008
    支持驱动 LED驱动 看门狗驱动
    GPIO驱动 USB2.0驱动
    IIC驱动 按键驱动
    SPI驱动 EEPROM驱动
    串口驱动 PWM驱动(背光,蜂鸣器)
    音频驱动 Can驱动
    NandFlash驱动 RS485驱动
    显示驱动 AD驱动
    触摸屏驱动 DMA驱动
    SD卡驱动
