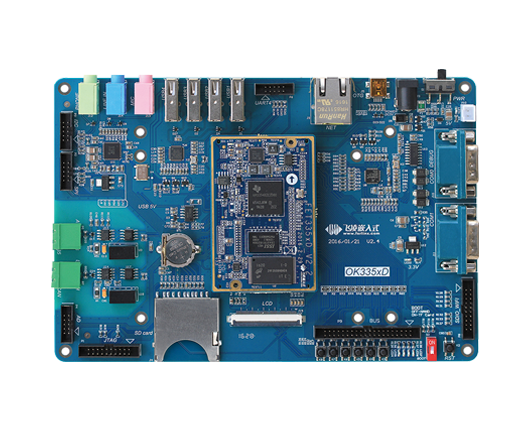

OK335xD开发板

CPU:AM335x

架构:Cortex-A8

主频:800MHz

内存:512MB DDR3

ROM:256MB NandFlash,1GB NandFlash

系统:Linux3.2+Qt4.8,Android2.3,Android4.2,LinuxRT,裸机,WinCE6.0,WinCE7.0



OK335xD开发板

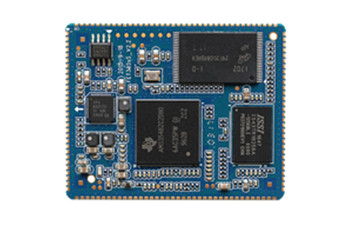

FET335xD核心板 基于TI公司Sitara系列的工业级ARM 处理器AM3354设计完成,ARM Cortex-A8架构,运行频率800MHz。核心板所有元器件均采用工业级用料,整板运行温度-40℃~85℃。板载512MB的DDR3内存,存储采用256MB的SLCNandFlash存储芯片(1G容量可选),再搭配TI公司专为AM335X处理器配套设计的电源管理芯片TPS65217C,使整板性能更加稳定。核心板资源丰富,共计200pin CPU引脚可根据功能需求实现不同扩展方式。

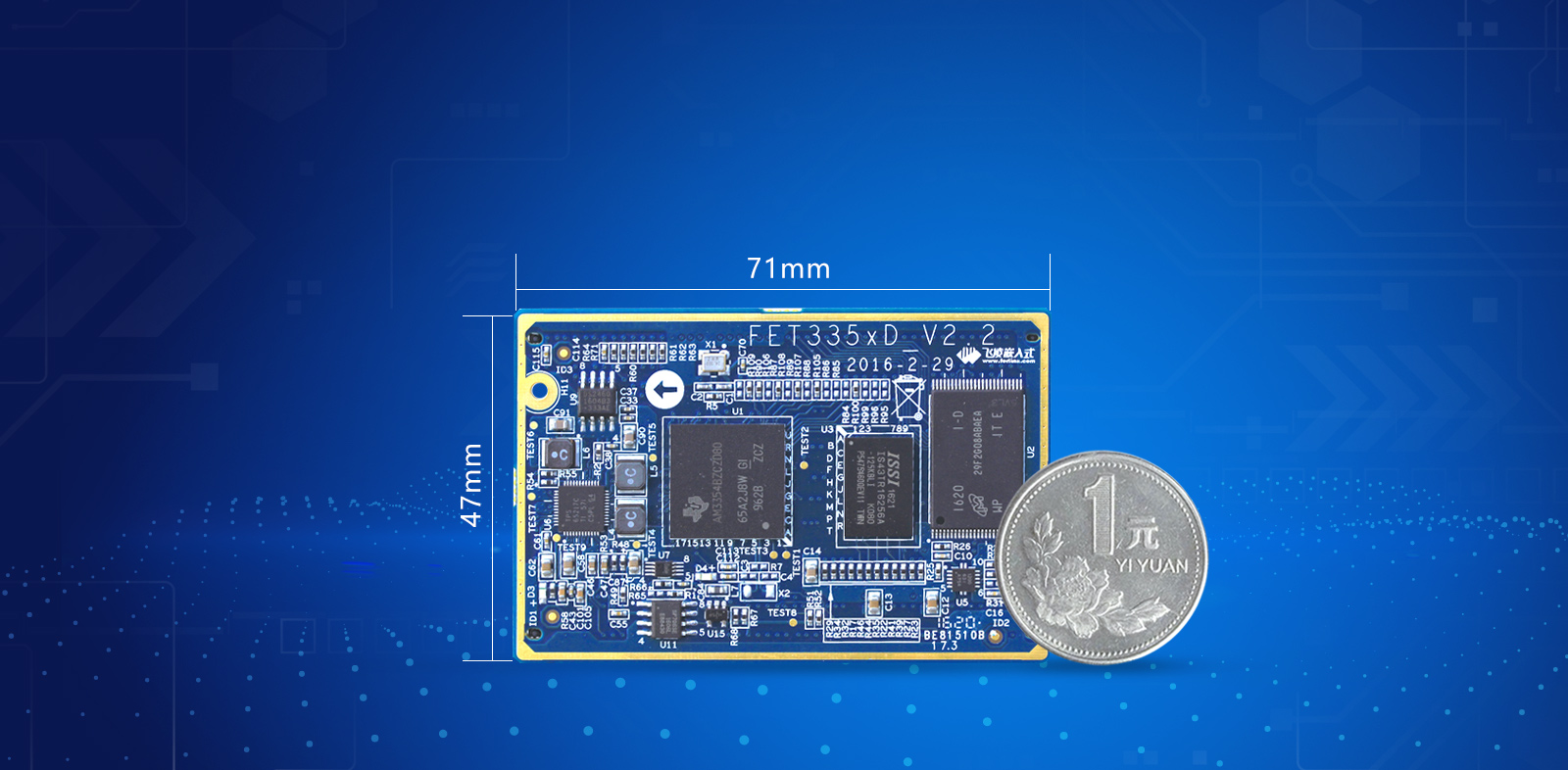

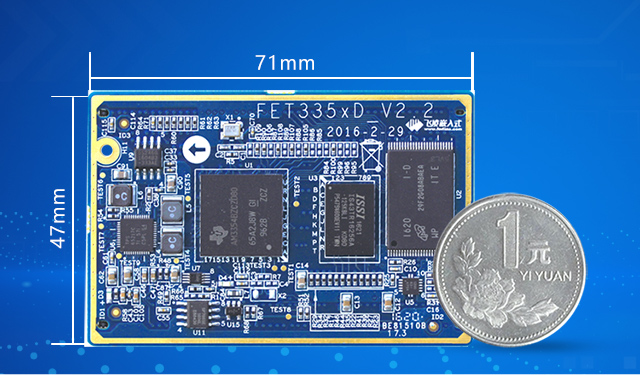

尺寸小巧,插拔方便


核心板整板尺寸47*71mm,采用8层PCB沉金工艺,连接方式采用1.27mm间距,
200 Pin双排防误插插针连接器设计。调试、生产、维护更便捷!

AM335x尺寸
AM335x尺寸phone

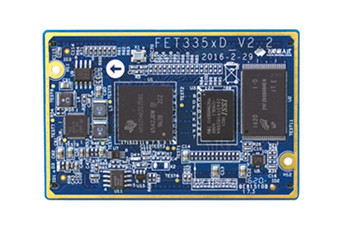

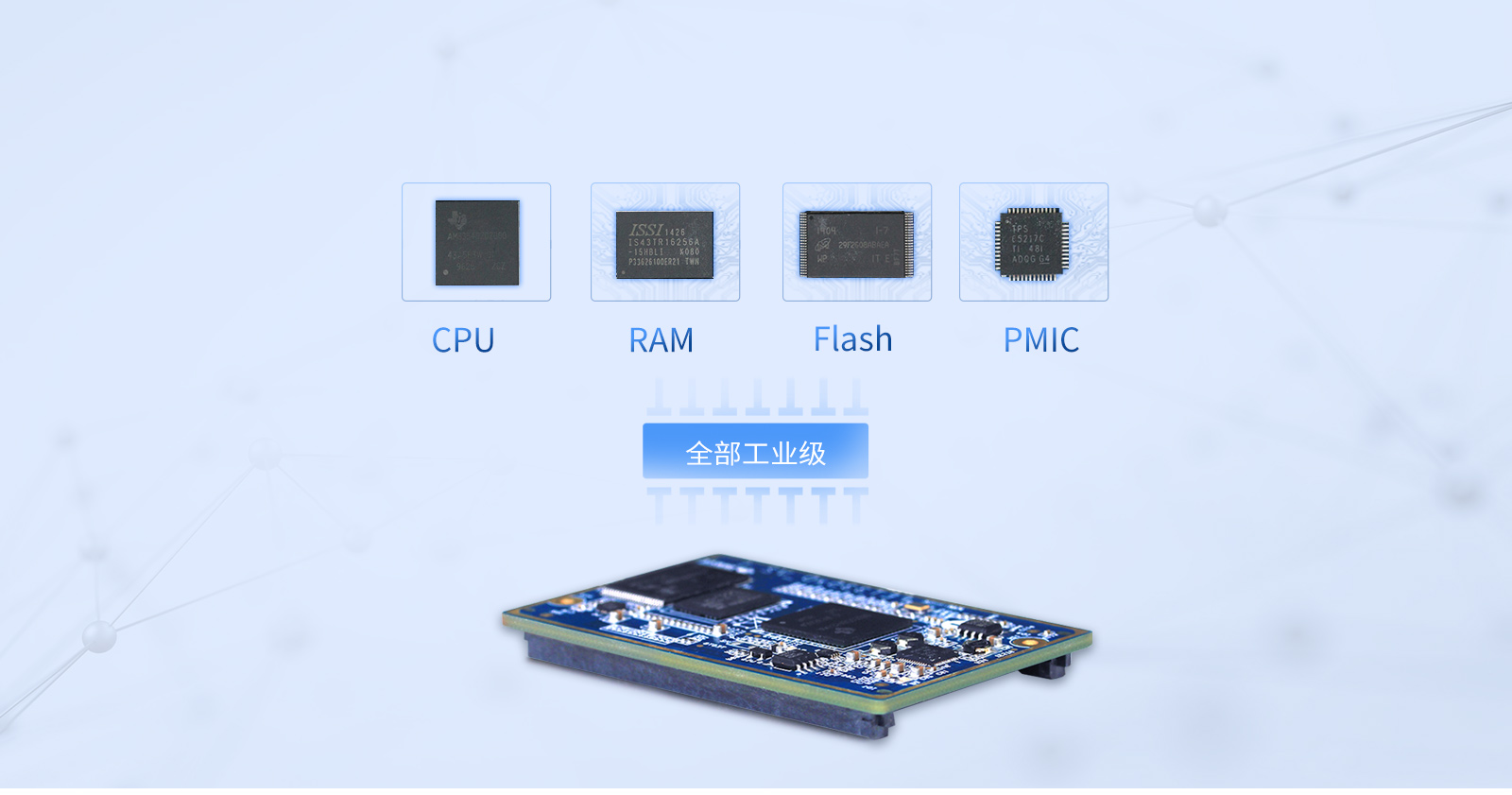

工业级核心板


FET335xD核心板芯片全部采用工业级用料,并经过-40℃~+85℃的严格高低温测试

AM335x工业级核心板
AM335x工业级核心板phone

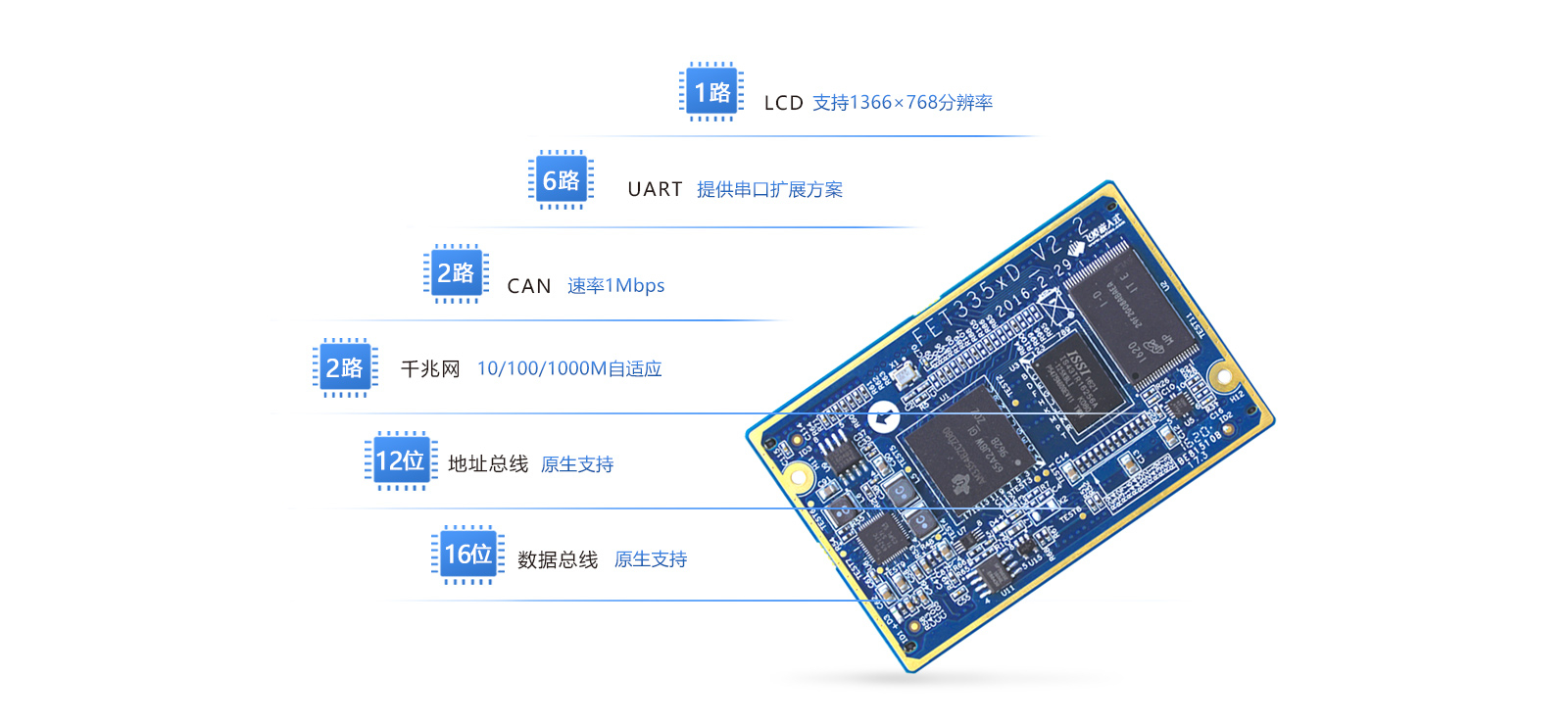

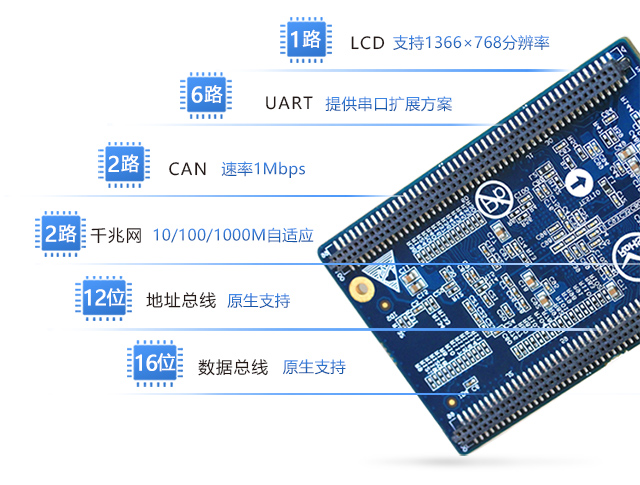

引脚丰富,扩展性强


核心板引出200pinCPU引脚,原生支持6路UART ,2路CAN,2路千兆网络,1路LCD,
16位数据总线,12位地址总线等功能。

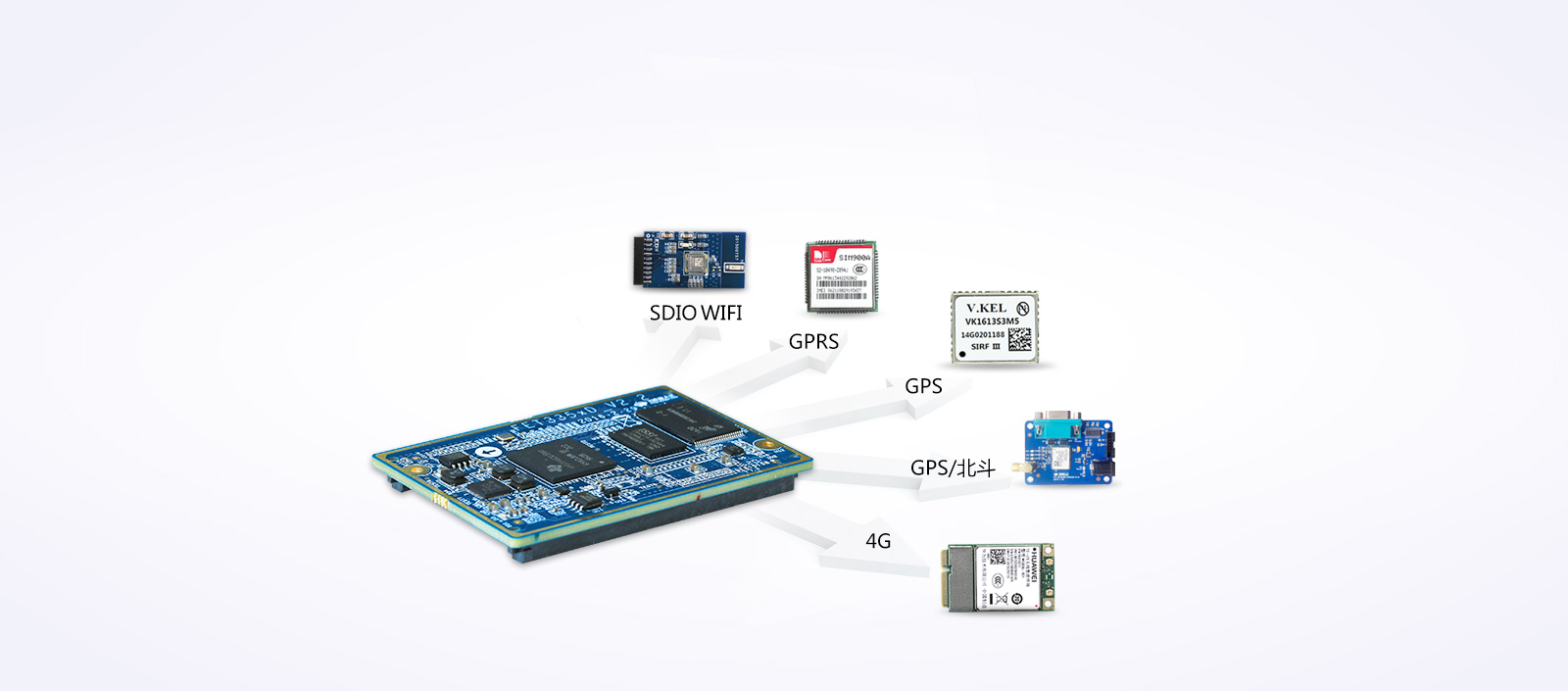

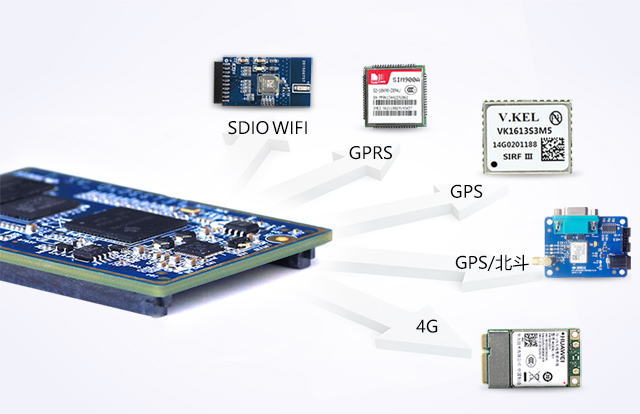

支持多种通讯模块任意搭配


FET335xD核心板支持3G模块4G模块GPRS模块 ,GPS模块,
WIFI模块,蓝牙模块等多种模块

AM335x支持多种通讯模块
AM335x支持多种通讯模块phone

实时操作系统


支持Linux RT-Preempt 实时操作系统

AM335x支持Linux RT-Preempt
AM335x支持Linux RT-Preempt phone

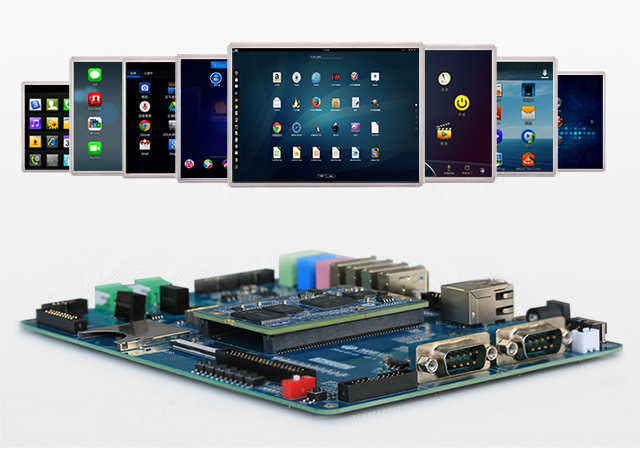

支持多种主流操作系统


FET335xD核心板支持市面上主流的操作系统,
Linux-RT、Linux3.2、Android2.3、Android4.2、Win CE7.0、Win CE6.0

AM335x核心板操作系统支持
AM335x核心板操作系统支持phone

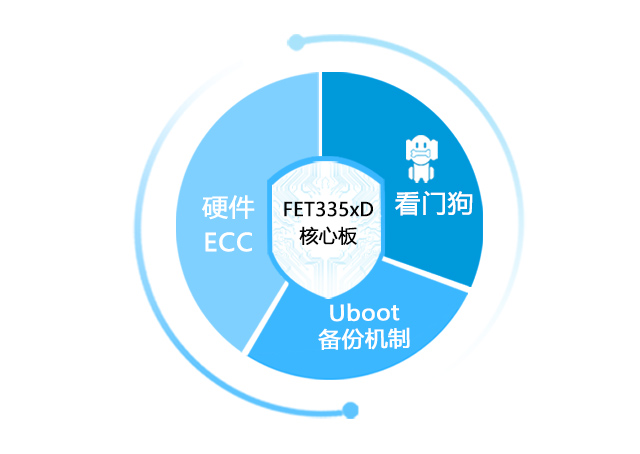

系统运行多重防护,让问的运行到底


核心板支持硬件、软件看门狗,Linux系统支持NandFlash硬件ECC校验,
独家提供Uboot启动代码烧写多备份机制,让您的系统更加稳定流畅的运行!

AM335x多重防护
AM335x多重防护phone

多项安全认证


OK335xD开发板通过CE FCC  RoHS认证,安全更有保障

AM335x通过认证
AM335x通过认证phone

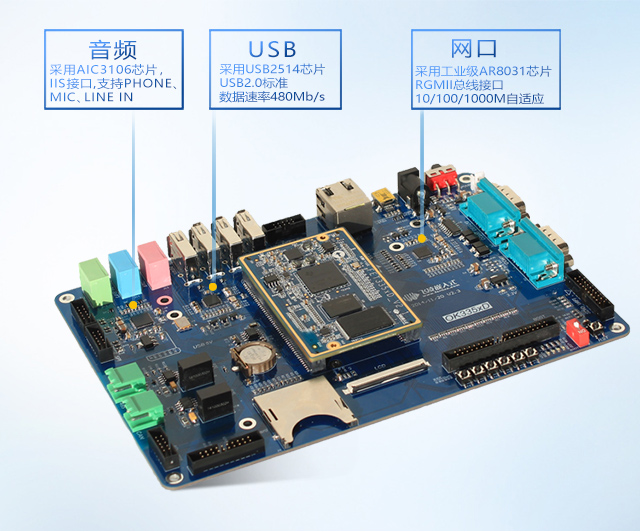

元器件精挑细选


开发板元器件均选用知名品牌的经典型号

AM335x元器件选择考究
AM335x元器件选择考究phone

支持多种尺寸、多种接口的屏幕显示


4.3寸RGB屏,7寸RGB屏,VGA显示屏,10.1寸LVDS屏

AM335x开发板屏幕支持型号
AM335x开发板屏幕支持型号

支持多种外接模块

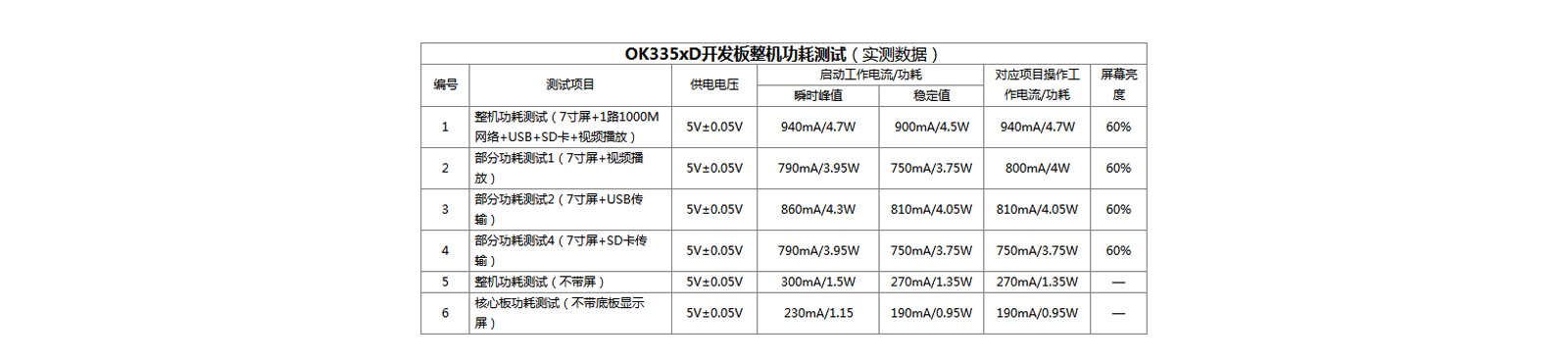

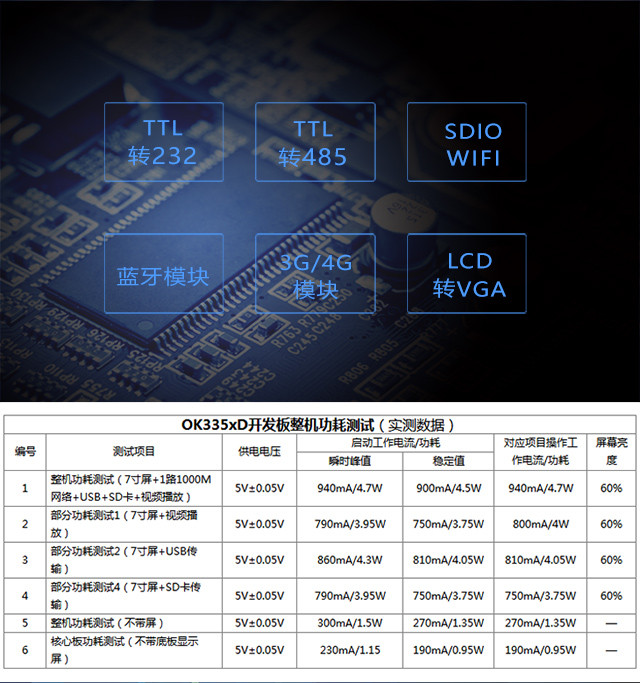

AM335开发板外接模块 AM335x功耗表
AM335开发板模块支持及功耗测试

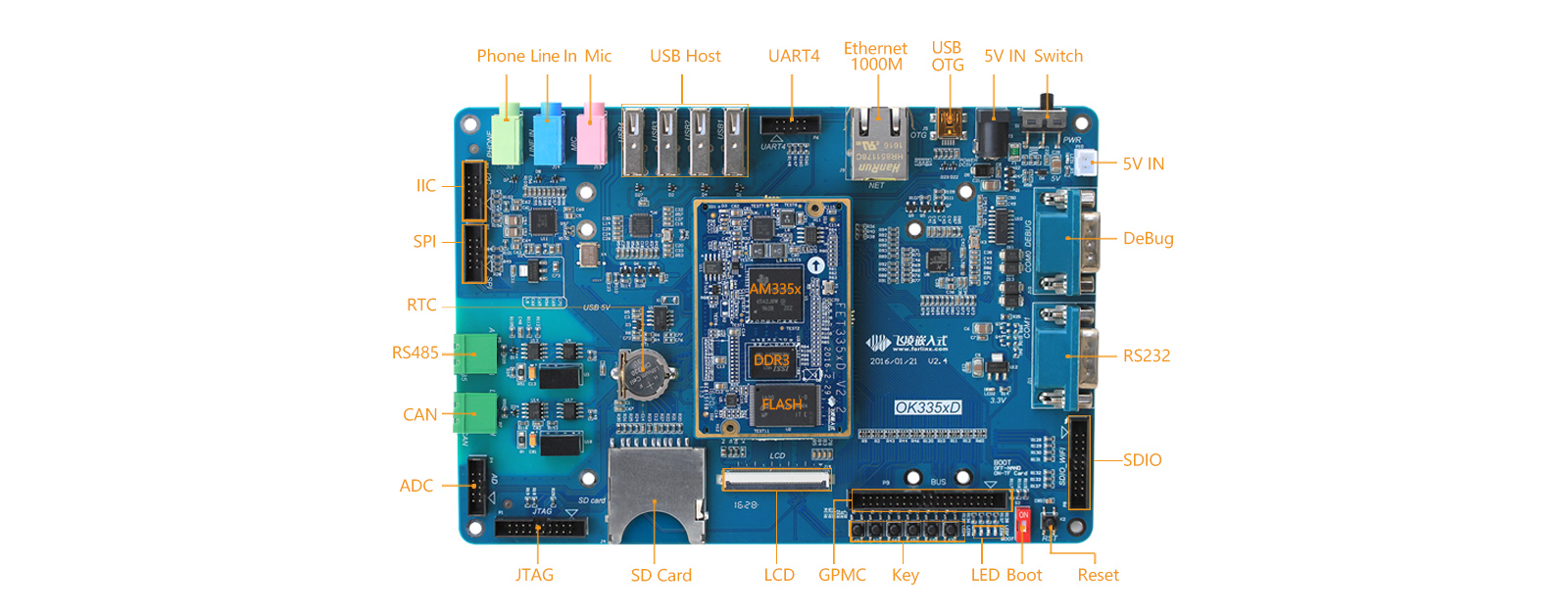

接口图展示



AM335x开发板接口图
AM335x开发板接口图phone


核心板可广泛适用于工控智能家居医疗 、多媒体、安防车载 、金融、消费电子、手持设备、显示控制、教学、电力 、通讯、充电桩 等领域

am335核心板应用场景
am335核心板应用场景有哪些phone am335多丰富的硬件资料phone


嵌入式硬件设计手册、嵌入式Linux开发手册
嵌入式开发环境搭建手册、接口驱动程序
应用开发示例等,一切应有尽有只为您更方便开发产品。


技术支持热线、技术交流论坛、技术支持邮箱
随时待命只为您的产品保驾护航。

iMX6dL 技术支持方式
iMX6dL 技术支持方式phone



规格参数


FET335xD核心板参数
CPU TI AM335X Cortex-A8处理器 I2C 3路
架构 ARMv7 Cortex-A8 SPI 2路
主频 800MHz CAN 2路
内存 512M DDR3 USB OTG 2路USB HOST 2.0
ROM 256M SLC NandFlash(1G可选) PWM 3路
工作电压 5V电压供电 SD/MMC/SDIO 3路MMC接口
2D/3D 支持 Ethernet 2路10/100/1000Mbps自适应
图形处理器 PowerVR SGX530 UART/IrDA 6路
硬件看门狗 SP706SEN EINT/GPIO 支持
电源管理 TPS65217C ADC 8路
尺寸 47mm*71mm VideoCodec 软件编解码
接口方式 插针 LCD RGB24位
操作系统 Linux3.2、Linux-RT、Android4.2/2.3、WinCE7.0、WinCE6.0、StarterWare JTAG接口 1路
GPMC 16位数据总线,12位地址总线 EEPROM 支持,用于加密
Audio IIS接口

注1:ROM配置为1GB NandFlash的核心板不支持Android2.3/4.2、WinCE6.0/WinCE7.0 系统。

注2:AM335x系列产品仅提供Linux系统的维护,其它系统版本已停止维护。




OK335xD开发板参数
Audio 1路Phone,1路MIC,1路Linein JTAG接口 1路
I2C 2路 实时时钟 RTC支持
SPI 1路 按键 6个
CAN 1路(隔离保护功能) 拨码开关 系统启动方式设置开关
RS485 1路(带隔离保护功能) 复位 1个复位按键
SD/MMC/SDIO 2路(1路SDIO WIFI,1路SD卡接口) PWM 1路(用于LCD背光)
USB Host 4路,支持USB2.0协议 LED 4路
USB OTG 1路,支持USB2.0协议 GPIO 大于20路
Ethernet 10/100/1000Mbps自适应 GPMC 16位数据总线,12位地址总线
串口 3路(2路RS232,1路TTL) SATA 可使用usb转SATA
电源 5V恒压电源接口 GPS 连接GPS模块(串口)
LCD 1路,支持LCD转LVDS;支持电阻、电容触摸屏;支持LCD转VGA 3G/4G 连接AD3812模块(USB)
ADC 8路ADC(4路用于电阻触摸,4路用户使用) LVDS 支持

规格参数


Android软件参数
Android版本 Android4.2/2.3
内核版本 Linux-3.2.0
烧写方式 一键烧写
交叉编译器 arm-eabi-4.6
开发环境 Ubuntu12.04.2
系统编译方式 一键编译
驱动支持 网卡驱动 RTC实时时钟驱动
LED驱动 SPI驱动
LCD背光驱动 串口(含三个串口)
USB接口(鼠标、U盘等) 按键驱动
I2C驱动 看门狗驱动
Nand Flash驱动 RS485驱动
UBI/Yaffs文件系统 CAN驱动
SD卡驱动 SDIO WiFi驱动
LCD FrameBuffer USB WiFi驱动
电阻触摸驱动 USB Camera
电容触摸驱动 音频驱动
Linux软件参数
内核版本 Linux-3.2.0 PSP版本号:04.06.00.10 SDK版本号:05.07.00.00
烧写方式 一键烧写,单步烧写
U-boot U-boot-2011.09
交叉编译器 cross-tools-am335x-4.5.3
开发环境 Ubuntu12.04
文件系统 ubifs
图形系统 QT4.8
支持驱动 网卡驱动 SPI驱动
LED驱动 串口(含三个串口)
LCD背光驱动 按键驱动
USB接口(U盘、鼠标等) 看门狗驱动
I2C驱动 RS485驱动
Flash ECC校验 CAN驱动
Nand Flash驱动 SDIO WiFi驱动
UBI/Yaffs文件系统 USB WiFi驱动
SD卡驱动 USB Camera
LCD FrameBuffer USB 3G
电阻触摸驱动 USB BlueTooth
RTC实时时钟驱动 音频驱动
命令行测试 按键测试 背光测试
USB测试 RTC测试
有线网卡测试 GPRS测试
串口测试 USB 3G测试
音频测试 USB WIFI测试
复位测试 USB摄像头测试
RS485测试 SDIO-WIFI测试
CAN测试 WIFI的热点功能测试
SPI测试 蓝牙功能测试
看门狗测试 SD卡测试
LED测试 LCD测试(含触摸屏测试)
图形测试 按键测试 RS485测试
USB测试 SPI测试
网卡测试 CAN测试
PING测试 RTC测试
音频测试 看门狗测试
视频测试 GPRS测试
LED测试 GPS测试
背光测试 WEB测试
串口测试
WinCE6.0软件参数
BootLoader EBOOT SD烧写
烧写方式 SD卡一键烧写
CE版本 WinCE6.0
PC端开发环境 VS2005
驱动支持 LED驱动 按键驱动
GPIO驱动 RTC驱动
I2C驱动 RS485驱动
SPI驱动 EBOOT
串口驱动 Nand Flash驱动
触摸屏驱动 显示驱动
SD卡驱动 网卡驱动
DMA驱动 USB驱动
音频驱动 背光驱动
看门狗驱动 CAN驱动
WinCE7.0软件参数
BootLaoder EBOOT支持USB2.0高速下载
烧写方式 一键烧写,单步烧写
CE版本 WinCE7.0
PC端开发环境 VS2005和VS2008
驱动支持 LED驱动 触摸屏驱动
GPIO驱动 SD卡驱动
I2S驱动 BMAC驱动
SPI驱动 USB驱动
串口驱动 按键驱动
音频驱动 背光驱动
Nand Flash驱动 DMA驱动
显示驱动
