FCU1301在医院智能配电室中的应用



医院与一般民用建筑有许多不同之处,在供配电方面有特定要求,任何停电事故都将会直接危害病人的生命以及医院正常运作。

因此,必须要利用现代化技术手段对供电系统进行实时的监控,随时掌控配电系统的运行工况,这样才能对供电系统可能存在的安全隐患和重要设备运行状况有清楚、及时的了解。

飞凌根据这一急迫的需求,以及自身的技术优势研发出FCU1301产品,来满足医院配电室智能化的要求。

先来看下医院智能配电室的系统拓扑图:



图中包含了三大子系统,分别是:

电能监控系统、环境监控系统、视频监控系统

▼ 电能监控系统拓扑图如下:



通过FCU1301对变压器,发电机,配电柜的数据进行汇集采集后,将数据上传至本地服务器或云端。后台服务端就可以实时检测整个配电系统的工作电压、电流及过载、过流、过压、过温等报警信号以及市电故障、静态开关故障和锁定等报警信号。

▼ 环境监控系统拓扑图如下:



FCU1301可以汇集 采集室内温湿度,漏水位置,烟感等数据 ,并将温湿度环境等数据汇总后传至本地服务器或云端。在后台服务端设定了温度上下限报警阈值,当出现异常情况, 系统可自动报警

视频监控系统一般是单独布线安装,也可根据需要连接至云或本地服务器。

FCU1301在设计之初就考虑到了配电室中复杂的电磁环境干扰,在硬件层面就做好了一系列的 电磁防护措施 。从源头上保证了信号传输的 稳定性和准确性

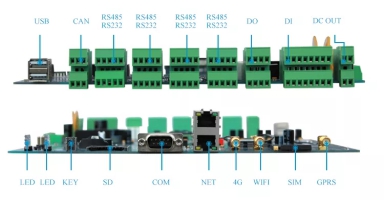

优化的接口布局,便于用户集成到 1U 机箱中,提高客户组装工作的效率。同时预留扩展接口及可选配的 WiFi、 GPRS、 4G 模块,为客户的产品差异化留有空间。

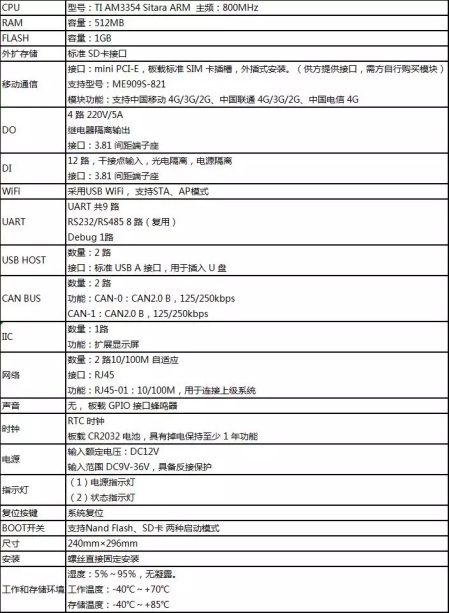

▼以下为 FCU1301 硬件参数:
