基于FETMX6UL-C实现USB与网络打印

原创 2020-03-07 18:42:00 iMX6UL 网络打印

基于FETMX6UL-C实现USB与网络打印


本文主要以惠普P1008型号的打印机为示例,来进行方案细节阐述。
1. 现状需求概述

目前,打印机驱动大多数是在windows与linux发行版上提供了支持。直接移植到嵌入式上不太现实,故而了解打印机的原理的前提下,移植必要的驱动到ARM平台。

因客户只打印PDF,本文采用ghostscript+foo2xqx(惠普驱动),这种最简单的方案进行具体说明。

 2. 打印机原理

各种类型的文档经由一个(或一些)转换程序转换成用户正在使用的打印机可以认识的格式,即用各种类型的打印机语言描述的流,系统将这个流直接发送到打印机端口,由打印机对其进行解释并形成硬拷贝。


基于FETMX6UL-C实现USB与网络打印



▼目前大多数Linux系统以下面的流程,来实现文档到打印机语言的转换。


基于FETMX6UL-C实现USB与网络打印



普通文本文件和各种类型的图形由适当的转换程序转换成PostScript文件,有些应用程序将其输出直接写成PostScript文件,这些PostScript文件经由一个作为打印机过滤器的应用程序Ghostscript转换成打印机语言。

因此,如果系统的打印系统已经配置成使用Ghostsript作为打印过滤器,应用程序要实现的就是输出合乎程序要求和语法的PostScript文件。

实现流程说明:

❶ 在打印过程中,通常是应用程序产生输出并以管道的方式传送给lpr或者直接应用lpr打印一个文件。

❷ lpr与打印机后台服务程序通过网络进行连接并进行通信,传送相应的打印数据和打印选项。

❸ 打印机后台服务程序将在相应的spooler目录存储打印信息,在输出设备可以利用的情况下将打印任务送给打印设备。

3. 打印环境搭建

修改drivers/usb/Kconfig中将#source "drivers/usb/class/Kconfig"前的#去掉

➢ 静态配置如图所示

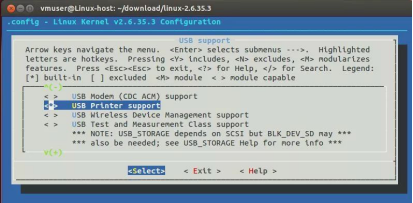

make menuconfig➞Device Drivers➞USB Support➞USB Printer support


基于FETMX6UL-C实现USB与网络打印

<图1 内核配置支持USB打印>

➢ 动态加载

如果不想改变当前开发板的内核,可以将usb打印编译成模块,然后动态加载进去。编译后的模块为usblp.ko。然后下载到开发板上执行如下命令加载进去:

 # insmod usblp.ko

将打印机与开发板通过USB连接,然后打开打印机的电源就会在开发板上出现/dev/usb/lp0设备文件。

2交叉编译Ghostscript

# 1.下载源码

官网地址:https://github.com/ArtifexSoftware/ghostpdl-downloads/releases

下载ghostscript版本

*注明:网上很多交叉编译方法,此处不再展开

3交叉编译foo2xqx具体细节如下

#1. 下载foo2zjs源码

wget http://foo2zjs.rkkda.com/foo2zjs.tar.gz &&

# 2.解压源码

tar zxvf foo2zjs.tar.gz &&

# 3.分别拷贝为PC版本和ARM版本

cp foo2zjs foo2zjs-arm -r &&

mv foo2zjs foo2zjs-x86 &&

# 4.编译PC版本

cd foo2zjs-x86 &&

make &&

cd ../ &&

# 5.编译ARM版本

cd foo2zjs-arm &&

source ~/poky/toolchain/environment-setup-cortexa7hf-neon-poky-linux-gnueabi

修改Makefile 文件,注释掉

# @if ! type $(CC) >/dev/null 2>&1; then \

...

fi

# @if [ "`ls $(MACOSX_stdio) 2> /dev/null`" != "" ]; then \

  ....

fi

# @if ! type gs >/dev/null 2>&1; then \

  ...

fi

# @if ! type dc >/dev/null 2>&1; then \

   ...

fi

# @if ! dc -V >/dev/null 2>&1; then \

  ...

fi

#ifeq ($(UNAME),Darwin)

# @if ! type gsed >/dev/null 2>&1; then \

   ...

fi

#endif

编译

make -j32&&

# 6.使用编译出来的getweb程序, 得到对应打印机的固件程序: sihp1006.img

./getweb P1008 &&



# 7.用x86 gcc编译的arm2hpdl工具将sihp1006.img转化为sihp1006.dl

cd ../foo2zjs-x86 &&

./arm2hpdl ../foo2zjs-arm/sihp1006.img > ../foo2zjs-arm/sihp1006.dl &&

cd ../ &&



# 8.将生成的sihp1006.dl和foo2zjs拷贝至目标板的文件系统中

cp foo2zjs-arm/sihp1006.dl /usr/share/cups/sihp1006.dl &&

cp foo2zjs-arm/foo2zjs /usr/share/cups/foo2zjs &



4交叉编译cups

1. ARM下移植cups

下载cups 源码,地址https://github.com/apple/cups/releases中的cups-2.3b7-source.tar.gz

按照cups补丁文件,修改源码(根据buildroot中补丁文件进行修改)。

0001-Remove-man-from-BUILDDIRS-in-configure.patch

0002-Do-not-use-genstrings.patch

0003-Sanitize-the-installation-process.patch

0004-Remove-PIE-flags-from-the-build.patch

0005-Fix-static-linking-with-GnuTLS.patch

2. 交叉编译cups

./configure -host=arm-linux

make -j16

make install DSTROOT=/usb-printers/cups-2.3b7/install

安装完成之后可看到etc  include  lib  usr  var文件夹。移植到嵌入式板卡中。

5打印pdf

具体细节如下

#1.加载打印机固件

cat /usr/share/cups/sihp1006.dl > /dev/usb/lp0

此时打印机有响声



#2.通过gs将pdf转换为test.pbm

./bin/gs -q -dBATCH -dSAFER -dQUIET -dNOPAUSE -sPAPERSIZE=a4 -r600x600 -sDEVICE=pbmraw -sOutputFile=test.pbm  /tiger.pdf



#3.打印测试

./foo2xqx -p9 -r600x600 /test.pbm > /dev/usb/lp0



#4.将打印机设置为共享

使用cups

配置文件为:/etc/cups/cupsd.conf修改配置文件中

LogLevel warn 修改为LogLevel debug

# Restrict access to the server...

<Location />

  Order allow,deny

 </Location>

的第3行之后添加Allow 192.168.1.0/24,同时在<Location /admin> <Location /admin/conf>中也添加上Allow 192.168.1.0/24(具体根据打印机的使用环境进行IP配置)。

开启cups服务:/etc/init.d/cups start

修改/etc/cups/cups-file.conf 将Systemgroup 中lpadmin 去掉。或者将当前用户加入lpadmin。



将打印机设置为共享打印机:

$lpstat -t查看当前打印机的状态

$lpoptions -d printer 将打印机设置为默认打印机

$lpdamin -d printer –o printer-is-shared=true 将打印机设置为共享。假设此打印机的IP地址为192.168.1.108

#5. 局域网打印

局域网其他板卡,也移植cups,通过局域网进行打印

$lp test.pdf -h 192.168.1.108:631即可通过网络进行打印。

参考资料:

[1].  Linux打印系统CUPS原理分析

[2]. cups-wiki简介

[3]. foo2zjs 简介

[4]. cups命令行打印和选项配置
