【飞凌嵌入式 OK3399-C+开发板试用体验】+开发板收货开箱（一）
作者：飞扬的青春
在开发者比赛中，申请了OK3399板卡作为体验对象，主要是其可以跑安卓，性能要好一点，所以自己想作为一个学习目的，申请下这款开发板的试用。手上也拿到这款板子，先来看下硬件吧。

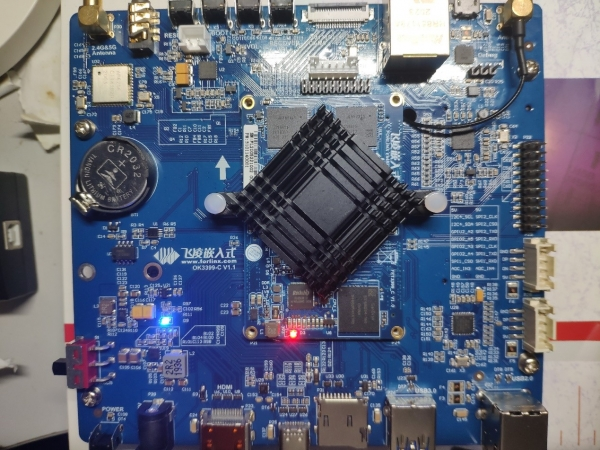

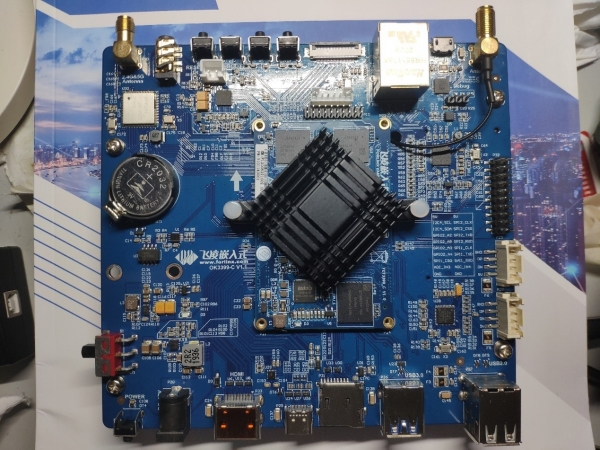

开发板底板是4层设计，同时提供了原理图和PCB，方便我们进行二次的开发，开发板接口也很丰富，正面最容易看到的就是黑色的散热片，在运行系统时还是有点发热的。其他有预留出给4G模块的天线，后续安装4G模块接上使用即可。

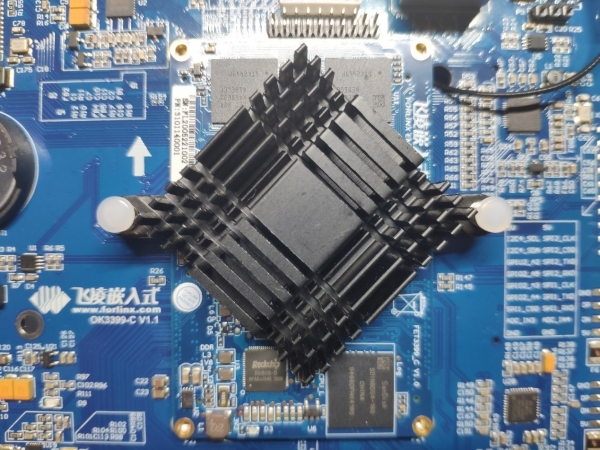

再看下核心板，核心板上有散热片的压制，所以四周的螺丝就没上，有点想给它补上。

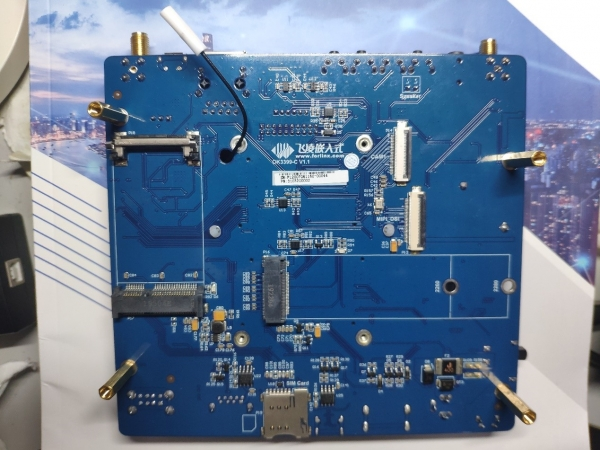

背面有很多接口，我给其接上了铜柱，以免板子接触到东西短路，后面基本上是大模块接口，一个是4G模块接口，一个是M2接口的固态硬盘接口。还有就是屏幕和摄像头的接口。板子性能好的原因是支持很多接口的屏幕，以及可以实现双屏同显，双屏异显。而且其中一个可以输出4K的分辨率。

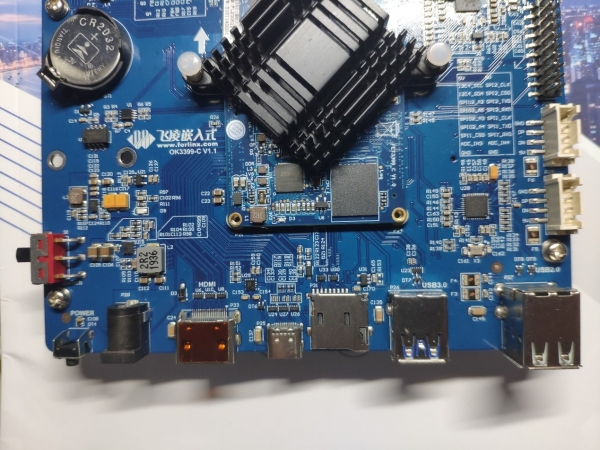

再看下接口吧，拓展接口也是很丰富的，串口很多，可以方便与其他设备通信。

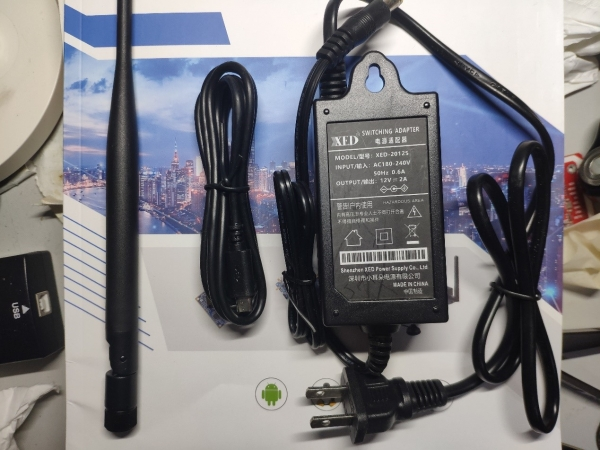

配件附赠了一个调试串口线，12V电源和一个天线以及产品选型手册。有了这些我们可以查看所以支持板卡的选型，同时就可以完成上电测试工作。

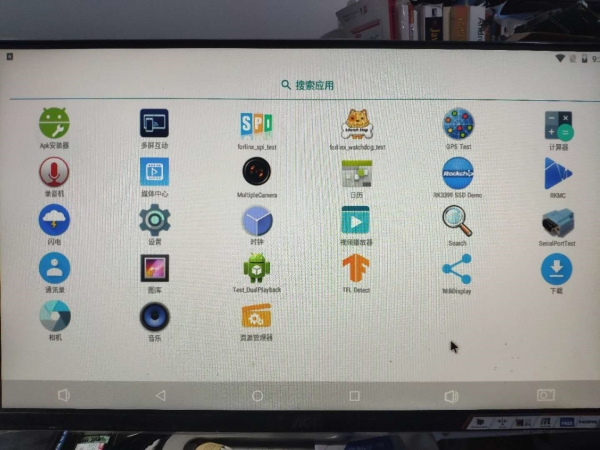

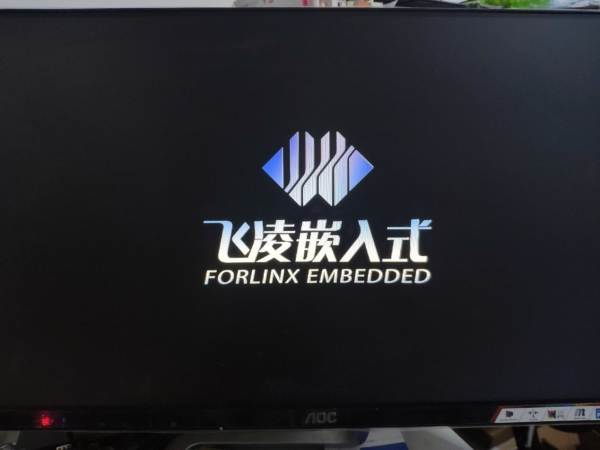

之后就是开机界面，然后等一会就能进Android的操作系统了。

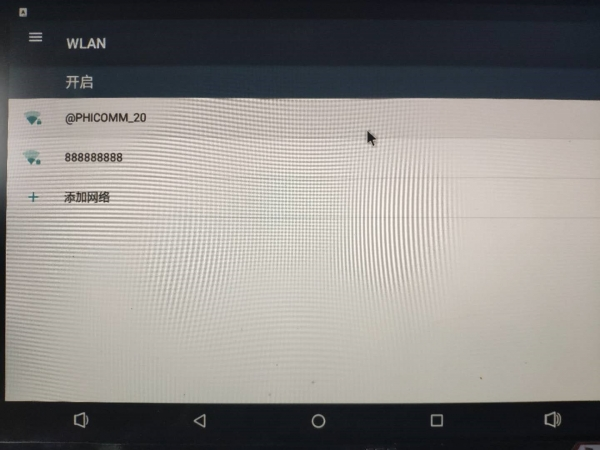

之后就是连接了一下WIFI，体验下无线上网，浏览新闻完全OK。
