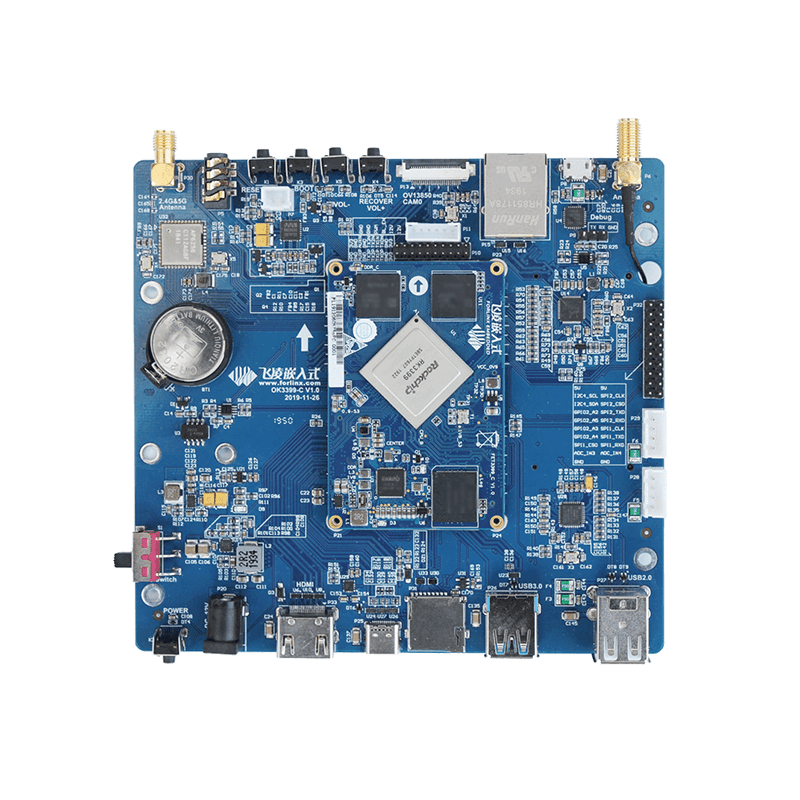

OK3399-C开发板

CPU:RK3399

架构:Cortex-A72

主频:1.8GHz

内存:2GB DDR3

ROM:16GB eMMC

系统:Linux 4.4.189+QT5.12,Android7.1


核心板基础参数

CPU

RK3399六核处理器,Big.Little大小核架构
Cortex-A72 Core:
• 2x Cortex-A72
• 最高主频1.8GHz
• 64位Armv8
Cortex-A53 Core:
• 4x Cortex-A53
• 最高主频1.4GHz
• 64位 Armv8

GPU

3D 图形引擎:
• 4核Mali-T860MP4
• 支持OpenGL ES1.1/2.0/3.0/3.1
• 支持OpenCL 1.2

2D 图形引擎:
• 源格式支持:
ARGB、RGB888、RGB565、RGB4444、RGB5551、YUV420、YUV422(SupportYUV422SP10bit/YUV420SP10bit)
• 目标格式支持:
ARGB、RGB888、RGB565、RGB4444、RGB5551、YUV420、YUV422(SupportYVYU422/420 output)

• 最大分辨率: 8192x8192 源格式, 4096x4096 目标格式

VPU

解码:
• H.265/HEVC, 高达4Kx2K @ 60fps
• VP9, 高达4Kx2K @ 60fps
• H.264/AVC, 高达4Kx2K @ 30fps
• MPEG-1,ISO/IEC 11172-2, 高达1080P @ 60fps
• MPEG-2,ISO/IEC 13818-2, 高达1080P @ 60fps
• MPEG-4,ISO/IEC 14496-2, 高达1080P @ 60fps
• VC-1, 高达1080P @ 60fps
• MVC基于H.264或H.265, 高达1080P @ 60fps

编码:
• 1080p30 AVC/H.264
• 1080p30 VP8

RAM

• 2GB(可选4GB)
• LPDDR3  1600

ROM

• 16GB(可选32GB)

• eMMC 5.1存储器
• HS400模式
• 高达400 MB/sec

工作温度

0℃~+80℃

尺寸

46mm x 70mm

供电电压

12V

操作系统

Android 7.1、Linux  4.4.189+QT5.12

核心板功能参数

功能

描述

Display

双显示引擎高达4096x2160 和 2560x1600分辨率, 从以下接口输出:
MIPI-DSI ≤2
•CPU内部具备3个MIPI PHY,其中MIPI0只能用做DSI, MIPI1可用做DSI或CSI, MIPI2只能用做CSI
•每个DSI端口有4条数据通道,提供高达6.0 Gbps的数据速率
•每个DSI端口最高支持1080p@60fps输出
•MIPI0和MIPI1组成双通道可支持2560x1600@60fps输出
eDPx1
•符合eDP v1.3规范
•支持RGB 6/8/10bit视频格式
•支持4条数据通道,每通道2.7/1.62 Gbps
•支持面板自动刷新(PSR)
DP x1
•符合DisplayPort v1.2规范
•与HDCP2.2兼容(与HDCP1.3向后兼容)
•只有一个内置的DP控制器,可以从Type-C接口输出*
•最高支持4Kx2K@60Hz分辨率输出
HDMI x1
•HDMI 1.4、HDMI 2.0
•高达18Gbps聚合带宽
•高达1080p@120Hz、4Kx2K@60Hz、QXGA@120Hz分辨率
•支持HDCP 1.4/2.2

Audio

I2S/PCM x3
•I2S0/I2S2 支持8通道TX/RX. I2S1支持2通道TX/RX
•I2S2在内部连接到HDMI和DisplayPort。I2S0和I2S1用于外设
•音频分辨率从16位到32位
•采样率高达192KHz
SPDIF
•支持两个16位音频数据一起存储在一个32位宽的位置
•支持双相位格式立体声音频数据输出
•支持16到31位音频数据左或右对齐在32位宽的样本数据缓冲区
•支持16,20,24位音频数据传输在线性PCM模式
•支持非线性PCM传输

Camera

MIPI CSI ≤2
•支持1个摄像头1300万像素或2个800万像素
•有两个内置的ISP(图像传感器处理器)
•一个ISP的最大输入分辨率是1400万像素
USB UVC
•支持USB UVC协议的摄像头输入

USB
Type-C

USB Type-C x2(和USB 3.0复用)
•符合USB Type-C规范,1.1版
•支持USB3.0 Type-C和DP 1.2* 可切换模式的USB Type-C
•USB3.0的数据率为5Gbps
•DP1.2的数据速率高达5.4Gbps(HBR2),可以支持1/2/4通道模式*
•DisplayPort支持AUX通道*

USB OTG3.0

USB OTG 3.0 x2(包含USB OTG 2.0 x2)
•兼容的规范:USB 3.0、USB 2.0、USB Host 1.1
•USB 3.0全双工模式下,最高达5Gbps带宽

USB 2.0

USB 2.0 Host x2(独立接口,不与USB 3.0复用)
•兼容USB 2.0主机规范
•支持高速(480Mbps)、全速(12Mbps)和低速(1.5Mbps)模式

SD/MMC

SD/MMC x2
•可以配置为SD/MMC或SDIO
•兼容SDIO 3.0协议
•4位数据总线宽度

Ethernet

千兆以太网接口 x1
•RGMII接口支持10/100/1000-Mbps的数据传输速率
•RMII 接口支持 10/100-Mbps的数据传输速率

SPI

SPI x5
•支持串行主从模式,软件可配置
•基于DMA或基于中断的操作
•TX和RX分别为32x16位FIFO

UART

UART x5
•基于DMA或基于中断的操作
•TX和RX分别为64Bytes FIFO
•每个串口最高支持4.0 Mbps

I2C

I2C x7
•多主机I2C
•标准模式下最高100 kbit/s的传输速率
•快速模式下最高400 kbit/s的传输速率

PCIe

PCIe x 1
•兼容PCI Express基础规范修订2.1
•4全双工通道
•每通道每方向支持2.5GT/s串行数据传输速率
•双操作模式: Root Complex(RC)和 End Point(EP)

PWM

PWMs x 3
•基于中断操作
•32-bit 定时器/计数器
•支持捕获模式
•支持连续模式或一次性模式

ADC

ADC x 5
•逐次逼近型ADC
•10位
•转换速度范围可达1MS/s采样率




开发板功能参数

功能

描述

电源

DC 12V

HDMI

•HDMI 1.4、HDMI 2.0
•高达18Gbps聚合带宽
•高达1080p@120Hz、4Kx2K@60Hz、QXGA@120Hz分辨率
•支持HDCP 1.4/2.2

USB
Type-C

•支持USB Type-C烧写/更新操作系统
•符合USB Type-C规范,1.1版
•支持USB3.0 Type-C和DP 1.2* 可切换模式的USB Type-C
•USB3.0的数据率为5Gbps
•DP1.2的数据速率高达5.4Gbps(HBR2),可以支持1/2/4通道模式*
•DisplayPort支持AUX通道*

TF Card

•支持TF Card烧写/更新操作系统
•支持1.8V*和3.3V模式

USB 3.0

•兼容的规范:USB 3.0、USB 2.0、USB Host 1.1
•USB 3.0全双工模式下,最高达5Gbps带宽

USB 2.0

USB Host 2.0 x4
USB 2.0 Host Type-A x2
•通过USB HUB扩展,与4G、P28为同一HUB

USB 2.0 Host XH2.54 x2
•P29为CPU原生USB
•P28为USB HUB扩展通道

IO扩展

SPI x2
•支持串行主从模式,软件可配置
•基于DMA或基于中断的操作
•TX和RX分别为32x16位FIFO
UART x1
•Android系统默认为GPS功能
•与SPI1复用
I2C x1
•多主机I2C
•标准模式下最高100 kbit/s的传输速率
•快速模式下最高400 kbit/s的传输速率
ADC x2
•逐次逼近型ADC
•10位
•转换速度范围可达1MS/s采样率
GPIO x4
•1.8V电平

4G

•Mini PCIe封装

Debug

•Micro USB接口
•板载USB转串口芯片(CP2102)

Ethernet

10/100/1000Mbps自适应,RJ-45接口

Camera

MIPI CSI x2
•支持1个摄像头1300万像素或2个800万像素

VoL

•在Android系统中默认为音量加/减功能按键
•VoL+为Recover按键,按住此按键启动可进入OTG烧写模式

3.5mm耳机

•支持MIC和Headphone
•采用CTIA标准,支持耳机线控

Speaker

•最高输出功率为1W
•D类功放输出

WiFi&BT

WiFi
•IEEE 802.11b/g/n & Wi-Fi AP 2.4GHz
•IEEE 802.11a/n/ac & Wi-Fi AP 5GHz
•SDIO 3.0 @WiFi
Bluetooth
•BT 5.0
•Uart/PCM @BT
•支持主、从模式

eDP

•符合eDP v1.3规范
•支持4条数据通道,每通道2.7/1.62 Gbps
•提供12V供电接口,及背光使能与PWM调节亮度

MIPI-DSI

•4条数据通道,提供高达6.0 Gbps的数据速率
•最高支持1080p@60fps输出

M.2

•PCIex4全双工通道
•每通道每方向支持2.5GT/s串行数据传输速率
•以M.2 KEY M接口引出
•预留2260和2280尺寸的M.2设备固定孔
•支持NVMe固态硬盘
