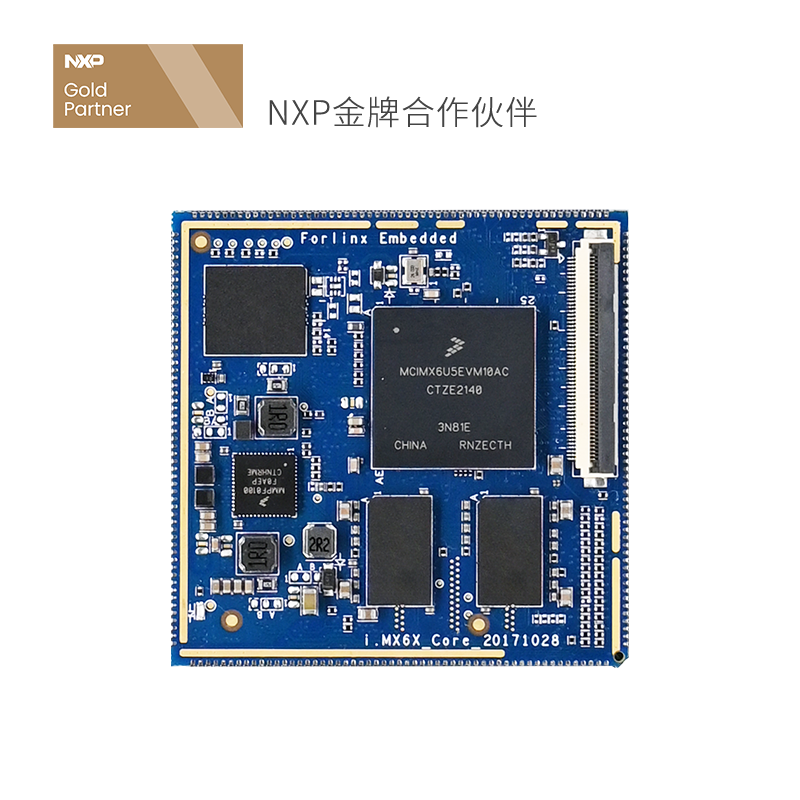

FETMX6DL-S核心板

CPU:NXP 双核 i.MX6DL( 兼容 NXP 四核 i.MX6Q)

架构:Cortex-A9

主频:1GHz

内存:标配1GB DDR3 (可选 2GB DDR3)

ROM:8GB eMMC

系统:Android、Linux

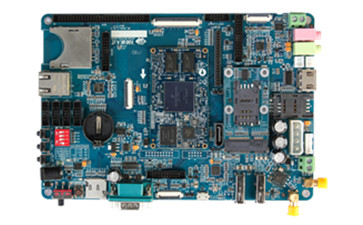

CPU:i.MX6DL
架构:Cortex-A9
主频:1GHz
内存:1GB DDR3,2GB DDR3(选配)
ROM:8GB eMMC
系统:Linux3.0.35+Qt4.8.5,Linux4.1.15+Qt5.6,Android4.4.2,Android6.0

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比

  • FETMX6DL-S 核心板



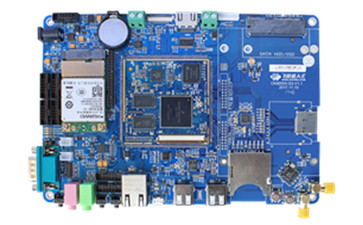

    FETMX6DL-S核心板基于NXP双核ARM Cortex-A9 i.MX6DL高性能处理器设计,主频1GHz,8层PCB沉金工艺,邮票孔连接方式电气特性和抗干扰性更佳,核心板自身即是最小系统,自带LCD接口,无需底板配合, 通电即可启动和调试,降低开发难度。配套底板OKMX6DL-S3资源丰富,板载5M像素数字摄像头接口,标准的双路8位LVDS接口和HDMI-1.4接口可将强大的多媒体性能发挥得淋漓尽致;SDXC标准SD卡接口;RS232、CAN、RS-485接口,均配备保护器件,轻松应对工业环境;完善的锂电池管理电路 ,支持红外接收,自带立体声音频功放,板载三轴加速度传感器,可轻松开发便携设备。飞凌嵌入式FETMX6DL-S核心板分为工业级与商业级,商业级工作温度为0℃~+70℃;工业级工作温度为-40℃~+85℃。



    8层PCB沉金工艺,邮票孔连接方式,性能更稳定!


    FETMX6DL-S核心板与底板采用邮票孔连接方式,具有抗震、抗氧化、抗干扰、成本低的优势。核心板引脚数量为220PIN(55*4)尺寸为60mm*60mm方形结构设计,便于客户底板布局设计。

    i.MX6DL 核心板8层PCB沉金工艺
    i.MX6DL 核心板8层PCB沉金工艺phone

    体积小巧


    核心板自身即是最小系统自带LCD液晶接口,不需要底板支持,
    只要接通4.2V电源,系统就可以运行起来。方便客户的来料检验和老化

    i.MX6DL体积小巧
    i.MX6DL体积小巧phone

    支持多种显示屏幕接口与图像采集器


    iMX6DL多显示,多啊采集
    iMX6DL多显示,多啊采集phone

    支持工业级、商业级以及多种存储配置,
    让您的选择更加随心所欲!


    FETMX6DL-S核心板支持工业级,商业级两种选择
    同时支持4GB、8GB、16GB多种存储

    iMX6DL核心板工业级,商业级支持
    iMX6DL核心板工业级,商业级支持phone

    i.MX6的双屏时代,带你进入全新体验


    FETMX6DL-S核心板支持双屏同步显示,双屏异步显示。异步显示支持LVDS与LCD、
    HDMI与LVDS、HDMI与LCD、LVDS0与LVDS1多种异步显示方式。

    i.MX6DL双屏
    i.MX6DL双屏

    多系统支持


    iMX6DL多系统支持
    iMX6DL多系统支持phone

    多项认证


    FETMX6DL-S核心板通过CE FCC RoHS多项认证

    iMX6DL认证情况 iMX6DL多丰富的硬件资料
    iMX6DLL多项认证 iMX6DL多丰富的硬件资料phone


    嵌入式硬件设计手册、嵌入式Linux开发手册
    嵌入式开发环境搭建手册、接口驱动程序
    应用开发示例等,一切应有尽有只为您更方便开发产品。


    技术支持热线、技术交流论坛、技术支持邮箱
    随时待命只为您的产品保驾护航。

    iMX6dL 技术支持方式
    iMX6dL 技术支持方式phone

  • 规格参数


    FETMX6DL-S核心板参数
    CPU NXP 双核 i.MX6DL I2C 3路
    架构 Cortex-A9 SPI 2路
    主频 1GHz CAN 2路
    内存 1GB DDR3 / 2GB DDR3 USB HOST 1路 USB HOST 2.0
    ROM 8GB eMMC USB OTG 1路 USB OTG 2.0
    工作电压 4.2V 电压供电 SD/MMC/SDIO 2个 SD/MMC
    2D/3D 支持 Ethernet 1路 1000M 以太网接口
    图形处理器 Vivante GC355/Vivante GC320 PCIE 1路
    电源管理 MMPF0100NPEP UART/IrDA 4路(包含一个调试串口)
    尺寸 60mm*60mm EINT/GPIO 支持
    接口方式 邮票孔 Video Encoder 硬件编解码

    操作系统

    Android6.0、Android4.4.2、Linux4.1.15+QT5.6、Linux3.0.35+QT4.8.5

    HDMI 1路
    LCD RGB 24 位(双路 8 位 LVDS 接口) Camera 1个5M 像素并口
    Audio IIS<=3

    软件参数


    Android软件参数

    功能

    Android4.4

    Android6.0

    编译器

    arm-fsl-linux-gnueabi-gcc-4.6.2、JDK1.6.0-45

    arm-fsl-linux-gnueabi-gcc-4.9、JDK1.7.0-131

    支持SD卡和USB OTG刷机

    支持USB OTG烧写

    支持EXT4格式系统文件烧写

    支持EXT4格式系统文件烧写

    烧写工具MFG Tools支持Windows XP/ Vista /Windows7

    烧写工具MFG Tools支持Windows XP/ Vista /Windows7

    UBOOT

    启动方式选择(eMMC/SD/USB OTG)

    启动方式选择(eMMC/SD/USB OTG)

    UBOOT开机LOGO(支持7吋屏和10.1吋LVDS屏)

    UBOOT开机LOGO(支持7吋屏和10.1吋LVDS屏)

    内存(1G/2G)

    内存(1G)

    Android内核

    版本: Android-KK4.4.2

    版本: Android 6.0.1_2.1.0

    支持EXT4/NFS/FAT32/NTFS格式的文件系统

    支持EXT4/NFS/FAT32/NTFS格式的文件系统

    eMMC驱动(8G)

    eMMC驱动(8G)

    看门狗驱动

    看门狗驱动

    RTC驱动

    RTC驱动,RX8010

    IO驱动

    IO驱动

    用户按键驱动:2个(默认VOL+,VOL-)

    用户按键驱动:2个(默认VOL+,VOL-)

    SPI驱动,可以和MCP2515通信

    SPI驱动

    I2C驱动

    I2C驱动

    DVP OV5640摄像头驱动

    DVP OV5640摄像头驱动

    USB UVC摄像头驱动

    USB UVC摄像头驱动

    PWM控制驱动

    PWM控制驱动

    电容触摸驱动

    电容触摸驱动

    LCD背光驱动,支持255级可调

    LCD背光驱动,支持可调

    LCD驱动(7寸800*480、10.1寸1280*800)

    LCD驱动(7寸800*480、7寸1024*600)

    Linux 内核USB Host驱动: 支持优盘,USB Hub,USB键鼠等

    USB Host驱动: 支持优盘,USB Hub,USB键鼠等

    USB Device驱动

    USB Device驱动

    TF/SD/MMC卡驱动:最大可支持64GB

    TF/SD/MMC卡驱动:测试支持64GB

    串口驱动:5个

    串口驱动

    WM8962音频驱动:支持录音和放音,ALSA接口,支持喇叭(D类功放),耳机输出
    WM8960音频驱动:支持录音和放音,ALSA接口,支持喇叭(D类功放),耳机输出

    WM8960音频驱动:支持录音和放音,ALSA接口,支持喇叭(D类功放),耳机输出

    以太网络,(AR8031,1000/100/10Mbps)

    以太网络,(AR8031,1000/100/10Mbps)

    3G驱动


    4G,ME909s-821

    4G,ME909s-821

    WiFi,RTL8723BU/RTL8723DU,STA

    WiFi,RTL8723BU/RTL8723DU,STA

    蓝牙,RTL8723BU/RTL8723DU

    蓝牙,RTL8723BU/RTL8723DU

    GPS,VK1613

    GPS,VK1613

    CAN 2.0B

    CAN 2.0B

    HDMI驱动

    HDMI驱动

    USB转串口驱动


    LVDS单双路

    LVDS单、双路驱动(已适配10.1寸1280*800屏)

    实用APP

    WIFI 配置工具

    WIFI 配置工具

    RTC测试

    RTC测试

    SPI转CAN MCP2515


    Flexcan

    Flexcan

    IP地址修改

    IP地址修改

    休眠唤醒

    休眠唤醒

    TTL转RS232

    TTL转RS232

    RS485测试

    RS485测试

    录音/播放测试

    录音/播放测试

    3G上网


    4G 上网

    4G 上网

    Speaker喇叭测试

    Speaker喇叭测试

    RGB屏幕背光调节测试

    RGB屏幕背光调节测试

    看门狗

    看门狗

    MMC/TF/SD卡和U盘自动挂载和卸载;SATA2ext4硬盘自动挂载和卸载

    MMC/TF/SD卡和U盘自动挂载和卸载;
    SATA2 硬盘自动挂载和卸载


    Linux Console 软件参数
    交叉编译器 arm-fsl-linux-gnueabi-gcc-4.6.2 i.MX6专用ARMv7指令集,支持硬浮点运算
    烧写方式 支持USB下载烧写 USB一键刷机
    支持单个文件/多个文件一键烧写
    支持EXT4格式系统文件烧写
    烧写工具MFG Tools支持WindowsXP/Vista/ Windows7
    UBoot 启动方式选择(eMMC/USB OTG)
    内存
    UBOOT开机LOGO(暂不提供)
    Linux内核 版本: Linux-3.0.35 LCD背光驱动,支持255级可调
    支持EXT4/NFS/FAT32/NTFS等格式的文件系统 LCD驱动(7寸800*480、10.1寸1280*800、4.3寸480*272)
    eMMC驱动(4G/8G) USB Host驱动:支持U盘,USB Hub,USB键盘、鼠标等
    看门狗驱动 USB Device驱动
    RTC驱动 TF/SD/MMC卡驱动
    IO驱动 串口驱动
    用户按键驱动 WM8962 音频驱动:支持录音和放音,ALSA接口,支持D类功放,喇叭,耳机输出)
    SPI驱动 以太网络,(AR8031,1000/100/10Mbps)
    I2C驱动

    3G、4G模块驱动

    摄像头驱动OV5640 USB转串口驱动
    PWM控制驱动
    电容触摸驱动

    LVDS单双路,最大支持分辨率1920×1080

    实用APP WiFi 配置工具 3G上网
    telnet USB摄像头测试
    RTC测试 录音放音测试
    SPI 转CAN MCP2515 I2C测试
    Flexcan GPU测试
    IP/Mac地址修改 IPU测试
    数据库Sqllite VPU测试
    休眠唤醒 Speaker喇叭测试
    TTL转RS232 RGB屏幕背光调节测试
    RS485测试 播放1080p视频和mp3文件测试
    录音/播放测试 看门狗
    GPRS上网 MMC/TF/SD卡和U盘SATA2ext4硬盘自动挂载和卸载
    GPS测试 FTP网络工
    SPI测试 Boa 的Web Server


    Linux Qt4.8.5软件参数
    交叉编译器 arm-fsl-linux-gnueabi-gcc-4.6.2 i.MX6专用ARMv7指令集,支持硬浮点运算
    烧写方式 支持USB下载烧写 USB一键刷机
    支持单个文件/多个文件一键烧写
    支持EXT4格式系统文件烧写
    烧写工具MFG Tools支持WindowsXP/Vista/ Windows7
    UBoot 启动方式选择(eMMC/USB OTG)
    内存
    UBOOT开机LOGO(暂不提供)
    Linux内核 版本: Linux-3.0.35 LCD背光驱动,支持255级可调
    支持EXT4/NFS/FAT32/NTFS等格式的文件系统

    LCD驱动(7寸800*480、10.1寸1280*800、4.3寸480*272)

    eMMC驱动(4G/8G)

    USB Host驱动:支持U盘、USB Hub、USB键盘、鼠标等

    看门狗驱动 USB Device驱动
    RTC驱动 TF/SD/MMC卡驱动
    IO驱动 串口驱动:4个
    用户按键驱动:4个 WM8962 音频驱动:支持录音和放音,ALSA接口,支持D类功放,喇叭,耳机输出)
    SPI驱动 以太网络,(AR8031,1000/100/10Mbps)
    I2C驱动

    3G、4G模块驱动

    摄像头驱动OV5640 USB转串口驱动
    PWM控制驱动
    电容触摸驱动 LVDS单双路(单路最大支持1366×768,双路最大支持1920×1080以后提供)
    实用APP WiFi 配置工具 3G上网
    telnet USB摄像头测试
    RTC测试 录音放音测试
    SPI 转CAN MCP2515 I2C测试
    Flexcan GPU测试
    IP/Mac地址修改 IPU测试
    数据库Sqllite VPU测试
    休眠唤醒 Speaker喇叭测试
    TTL转RS232 RGB屏幕背光调节测试
    RS485测试 播放1080p视频和mp3文件测试
    录音/播放测试 看门狗
    GPRS上网 MMC/TF/SD卡和U盘SATA2ext4硬盘自动挂载和卸载
    GPS测试 FTP网络工
    SPI测试 Boa 的Web Server


    FETMX6DL-S核心板型号说明

    名称

    配置

    主频

    级别

    运行温宽

    备注



    FETMX6DL-S核心板

    1G DDR3,8GB eMMC

    1GHz

    商业级

    0℃~+70℃


    1G DDR3,8GB eMMC

    1GHz

    工业级

    -40℃~+85℃

    批量可选

    2G DDR3,8GB eMMC

    1GHz

    商业级

    0℃~+70℃

    批量可选


    四核i.MX6Q核心板与双核i.MX6DL核心板对比
    比较内容 四核 双核
    内核数量 4 2
    内部RAM(KB) 256 128
    片上SRAM(KB) 256 128
    DRAM Frequency(Max)(MHz) 533 400
    SATA S-ATA II(3Gbps) -
    Package Dimension(LxWxZ)(mm) 21*21*1.45 21*21*1.5
    Main CPU:L2 Cache (Max)(KB) 1024 512
