发烧友实测 | OKA40i-C开发板编译环境的搭建
本篇试用报告由发烧友【华仔stm32】提供，原文标题 《【飞凌OKA40i-C开发板试用体验】编译环境的搭建以及编写自己的第一个helloworld》，感谢【华仔stm32】的支持。飞凌嵌入式会在电子发烧友和电路城论坛等平台持续发布开发板免费试用活动，更有京东E卡等着你，欢迎大家的持续关注！
话不多说，我们一起看正文。

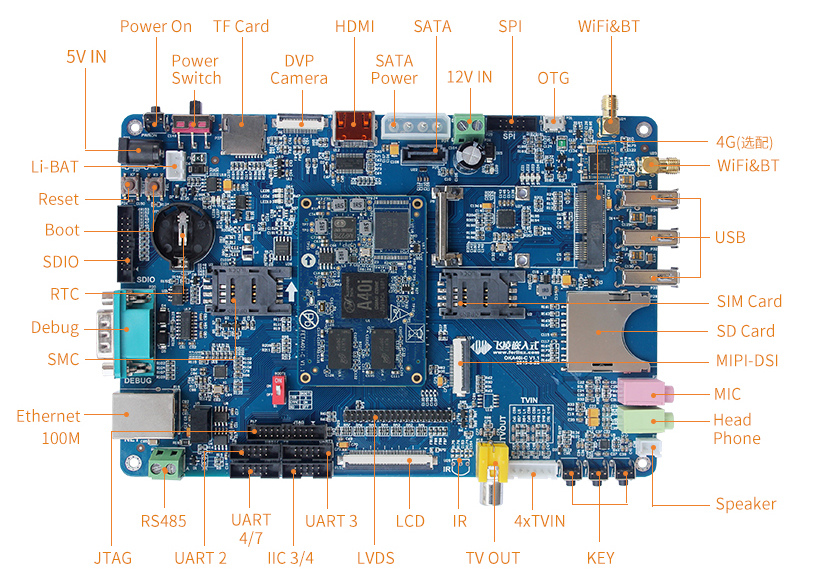

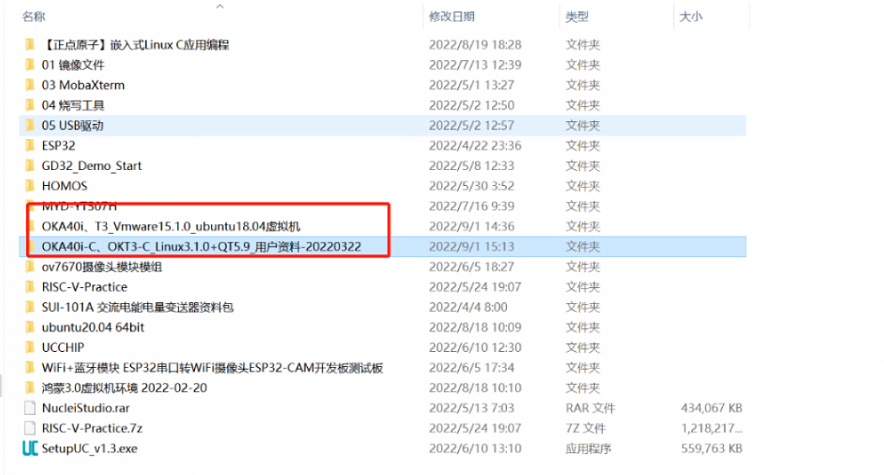

笔者主要下载了官方已经建立好环境的Ubuntu虚拟机包，还有OKA40i-C开发板的Linux用户资料。
一、建立编译环境
1、安装ubuntu虚拟机，由于我在以前的开发板试用中已经安装好了VMware。这里就不再展示，如果没有安装的，请自行根据OKA40i-C开发板用户编译手册的第一、三章来安装，手册有详细的安装说明：

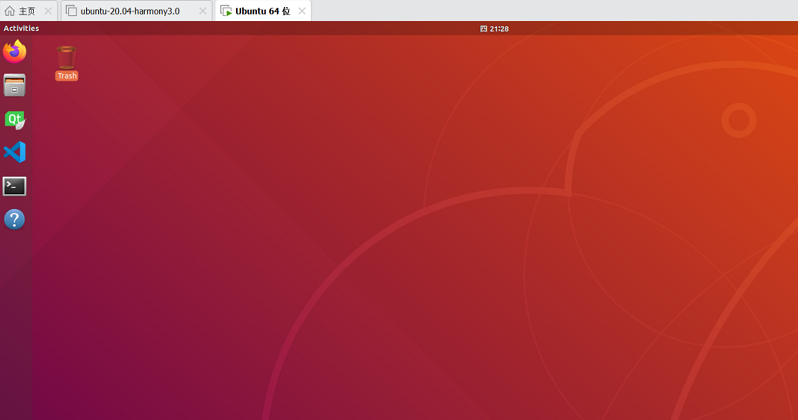

2、我这里直接按照手册的第二章，直接就有现成的环境，应该很快就可以。安装好后打开虚拟机：

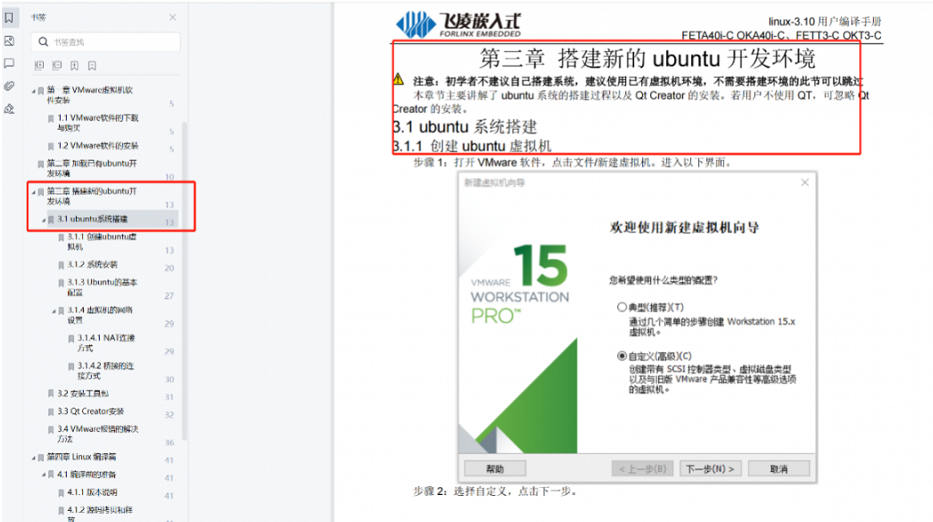

3、仔细阅读编译手册《第四章：linux编译篇》，并一步步实现。

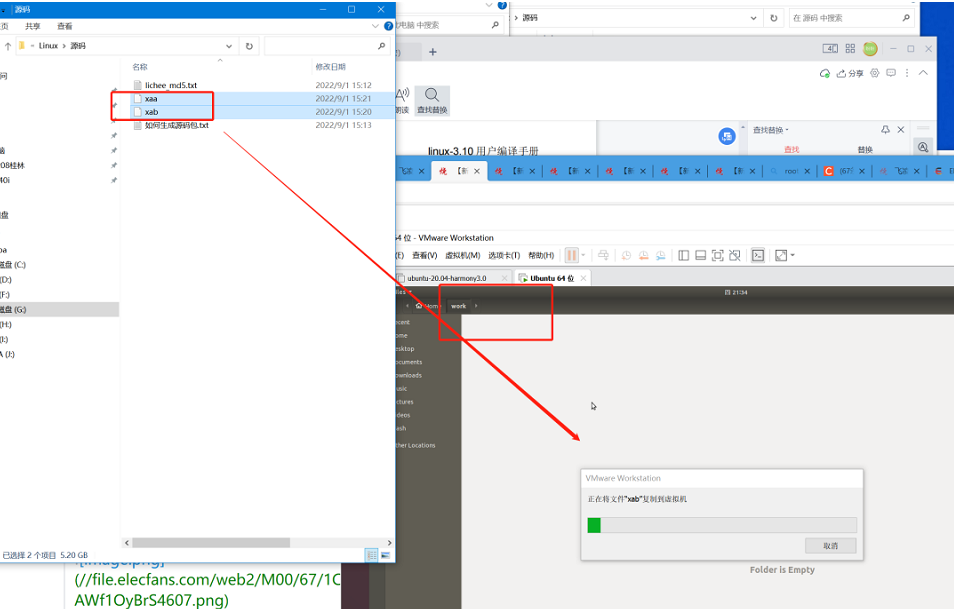

先在虚拟机中的/home/目录下新建work文件夹，并把OKA40i-C用户资料-20220322\Linux\源码\目录下的xaa、xab拷贝到虚拟机work目录下面：
将共享文件夹中的源码拷贝到 ubuntu 的/home/forlinx/work 目录下并校验。

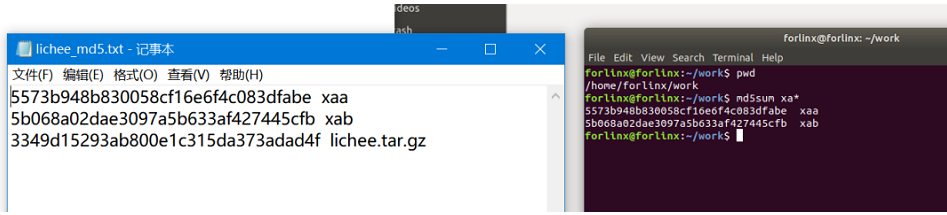

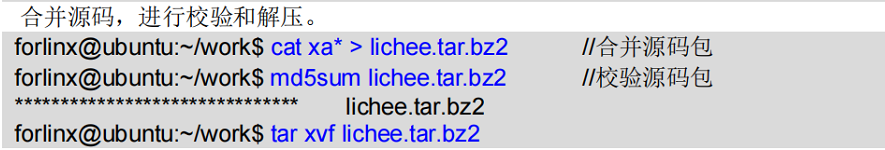

合并源码，进行校验和解压。

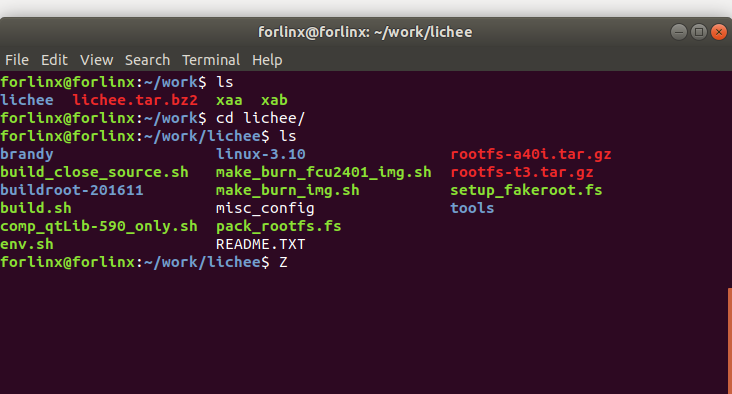

解压后进入lichee目录下面：

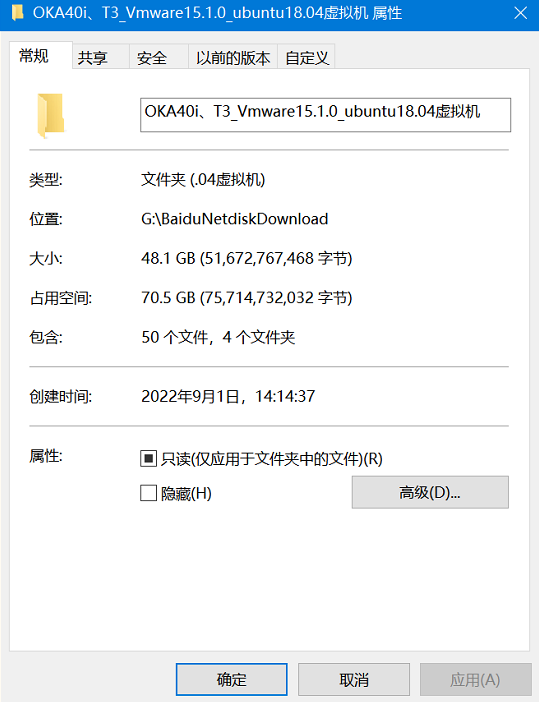

这个源码包很大，差不多70G，所以大家要准备一个大的硬盘，要不一下就“爆炸”。

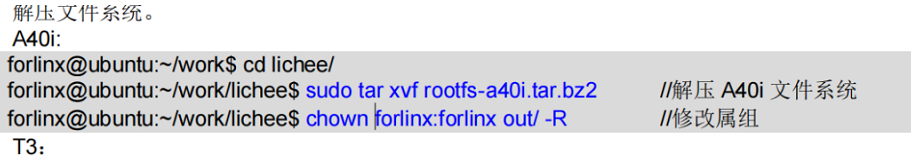

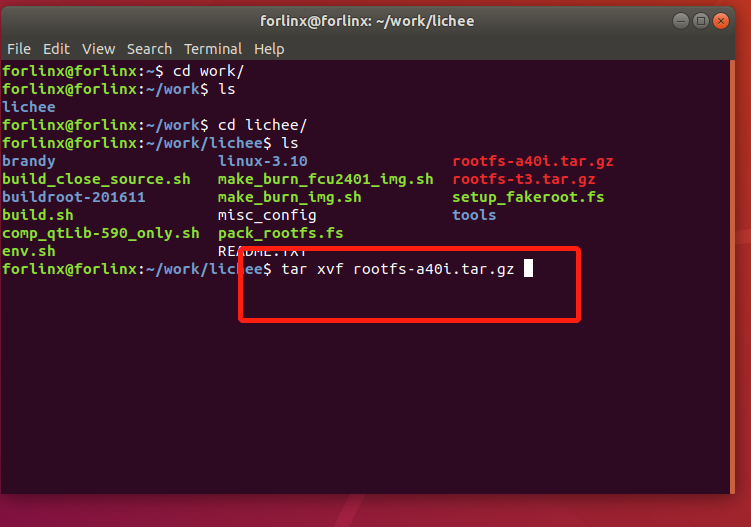

解压文件系统：（注意）这里文件里的解压文件跟实际的不同，这里是rootfs-a40i.tar.gz。

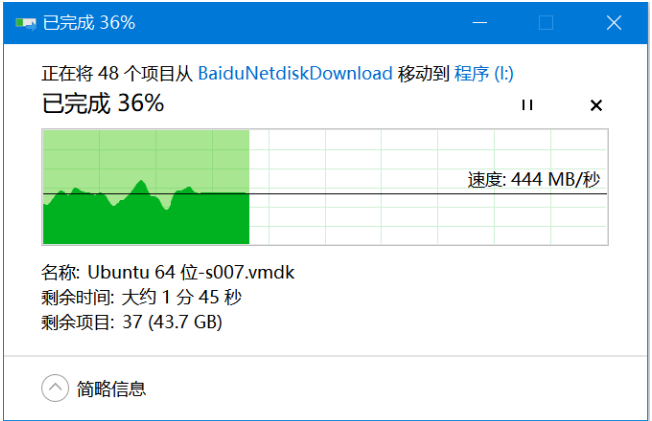

到这里，源码解压完毕，我发现我的硬盘只有4G不到了，赶紧把虚拟机换个硬盘。

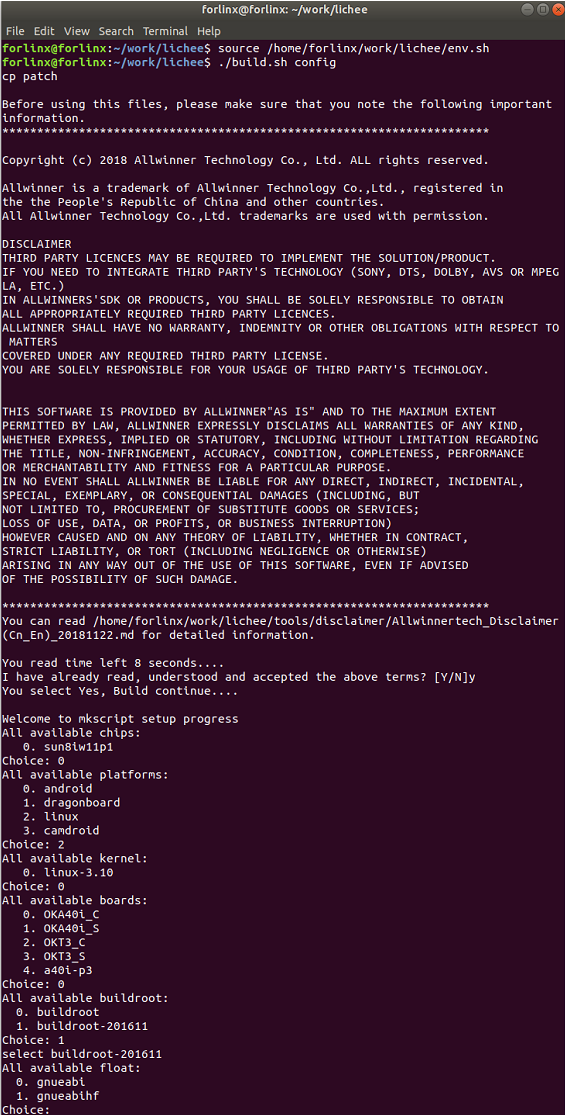

换了硬盘接着来编译源码，按照《手册》4.2.1一步步设置：
然后编译内核：
forlinx@ubuntu:~/work/lichee$ sudo ./build.sh -m kernel
然后就要耐心等待，看大家自己的电脑来决定：

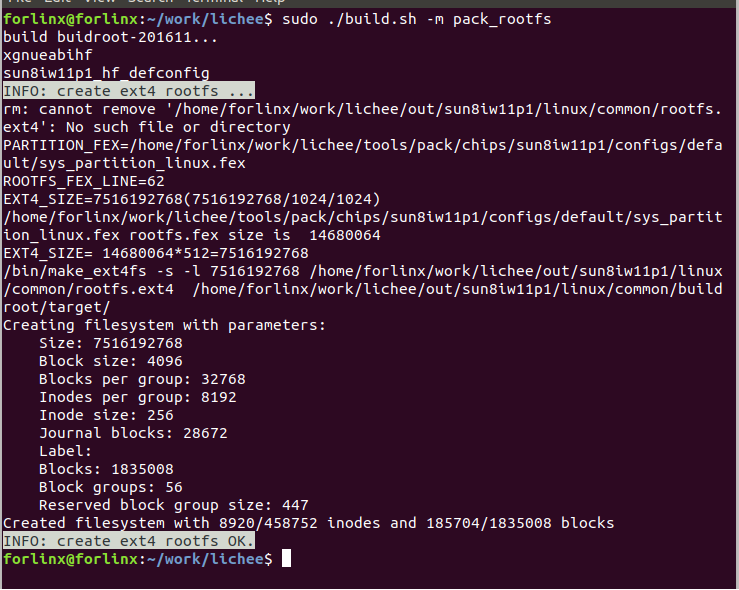

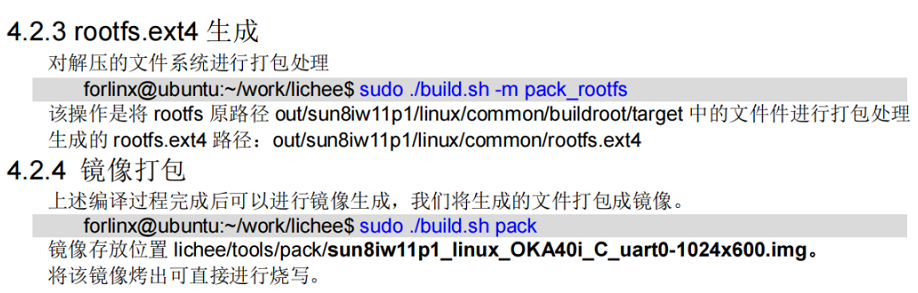

生成rootfs.ext4、镜像打包：

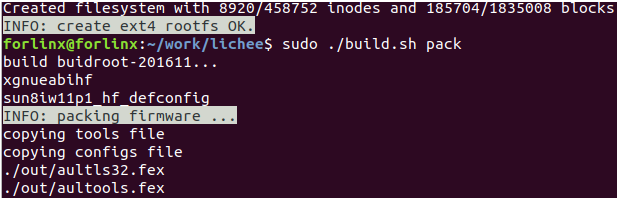

打包：

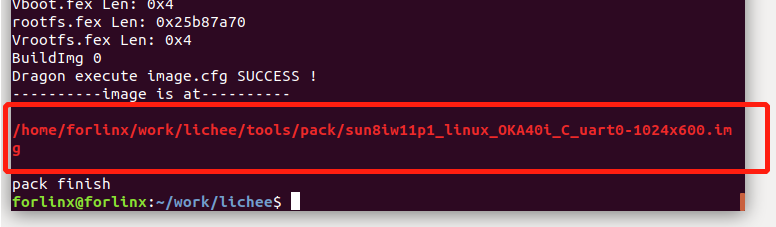

打包结束。
至此源码的编译到这里就结束了。这是我第一次编译源码，教程写得非常详细，大家应该对照起来没有什么问题。这里建议的就是硬盘一定要留100G。

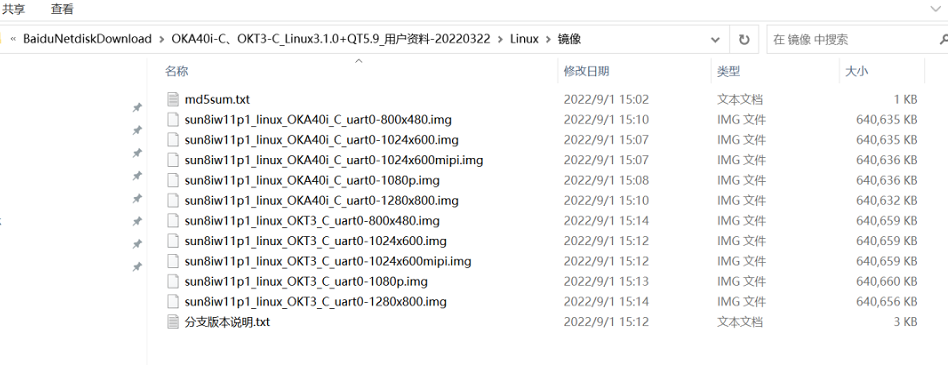

当然大家要是不想折腾源码编译，在飞凌嵌入式官方提供的OKA40i-C、OKT3-C_Linux3.1.0用户资料-20220322\Linux\镜像\ 目录下面有编译好的好些包，大家可以自己选择下载：
二、镜像烧写
1、将生成的sun8iw11p1_linuxOKA40i_C_uart0-1024x600.img文件拷到win下面。
2、安装PhoenixSuit。安装包在OKA40i-C、OKT3-C_Linux3.1.0用户资料-20220322\Linux\工具目录中，安装过程这里省略。

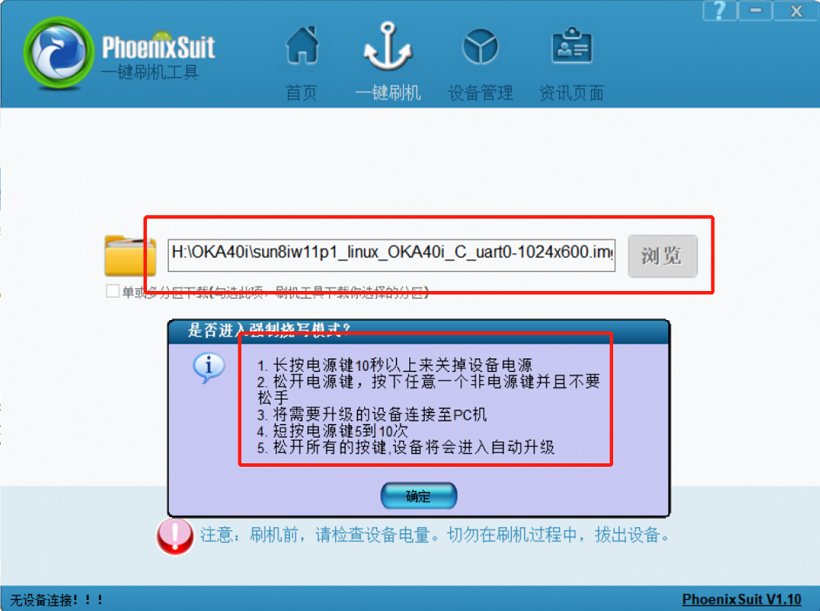

3、烧写，可以多试几次。
三、编译自己的程序
在work目录下新建一个helloworld文件夹，在helloworld文件夹内新建helloworld.c，写代码如下：
#include
int main(void)
{
printf("helloworld!\r\n");
printf("hello OKA40i-C\r\n");
return 0;
}
在lichee/buildroot-201611/target/user_rootfs_apps/cmd/subs下的rtc中复制一个makefile文件过来，并修改为：
DEST_DIR ?=_install
#CC ?=arm-linux-gcc
CC =arm-linux-gnueabihf-gcc-5.3.1
build:
@$(CC) -o $(TARGET) helloworld.c
hold:
[url=home.php?mod=space&uid=70594]@echo[/url] "helloworld hold[skip]"
install:
[url=home.php?mod=space&uid=2293869]@MKDIR[/url] -p $(DEST_DIR)
@cp $(TARGET) $(DEST_DIR)
uninstall:
@rm -fr $(DEST_DIR)/$(TARGET)
distclean: uninstall
@rm -fr $(TARGET)
@rm -fr _install

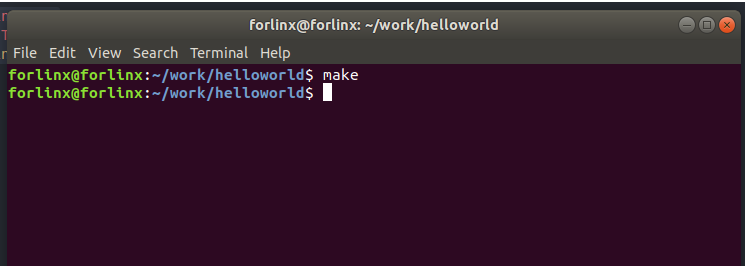

然后执行make:

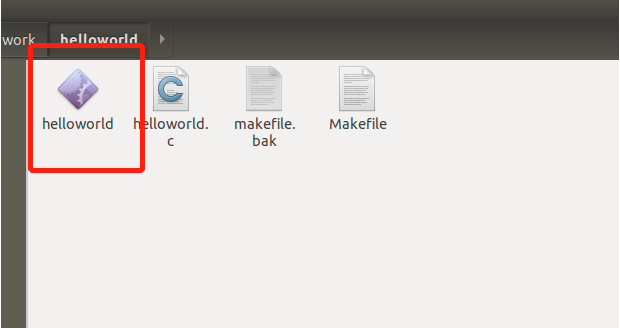

没有报错，在当前目录下生成的helloworld文件：

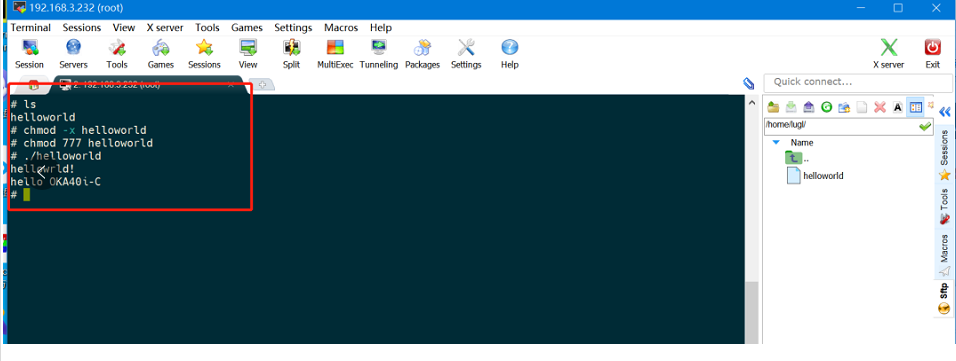

把helloworld拷到开发板下面，修改权限就可以运行了：
想要了解有关飞凌嵌入式OKA40i-C开发板的更多详情，欢迎大家到飞凌嵌入式官网查看
