飞凌课堂丨液晶模块的DE和HV模式
对于裸屏来说，需要一些时序型号与RGB信号配合显示,时序告知显示屏，这些颜色显示在屏的什么物理位置。这些时序叫做TCON。根据显示屏自带的驱动IC，所需要的TCON信号不同。
DE（DataEnable）模式：一般需要DE和clock信号来确定点。比如一个800x480分辨率的显示屏。理论上，在DE有效信号的时候，就有一个800个clock，来确认行中800个点。每个clock有效的时候，读取一次RGB信号。因为存在回扫信号所以DE是个方波，当视频在回扫的时候，DE就拉底。DE一个周期，屏幕就扫描一行。扫描480行后，又从第一行扫描开始。（这个规律由显示屏的驱动IC所决定的）。
HV（HorizontalVertical）模式：需要行同步（HSYNC）和场同步（VSYNC）。来表示扫描的行于列。提供多种接口，有利于视频信号的兼容。

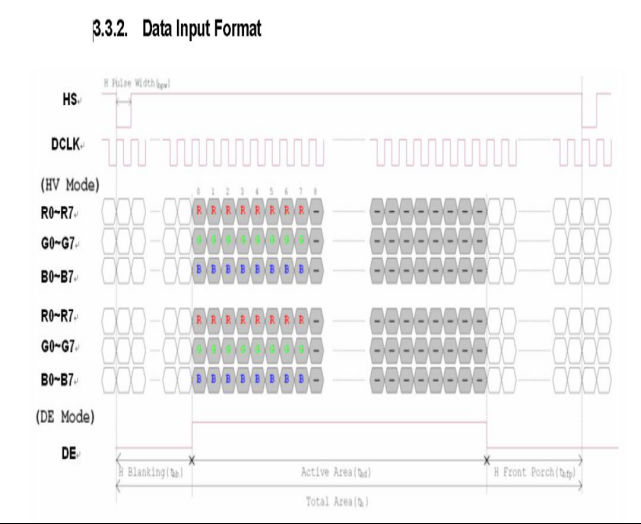

下图为7寸液晶模块两种模式的时序图：
HV模式是早期的驱动模式了，现在的液晶屏面板驱动IC基本都是支持HV和DE两种模式的。很多已经直接去掉了HV模式，仅支持DE模式，DE模式的好处就是使用比较简单方便。我们的4.3寸配套的裸屏是HV模式，7寸的是DE模式的。

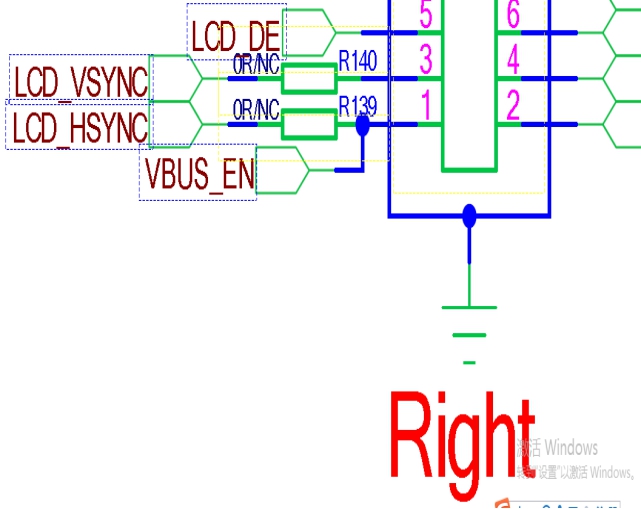

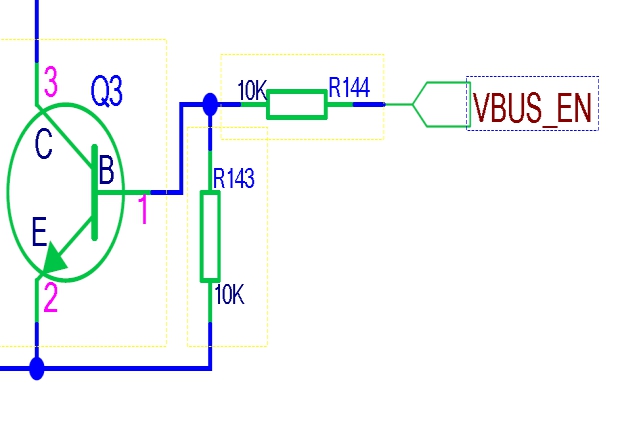

对于支持DE模式的液晶屏，可以不接行同步和场同步引脚。针对这个问题，可以参考我们OKMX6UL-C开发板，外接配套7寸液晶模块（DE模式）时，电阻R140和R139是空焊状态，此时屏幕正常工作，不受影响。当需要外接4.3寸液晶模块（HV模式）时，需要在R139和R140处焊接0Ω电阻并空焊R144电阻，如下图：
两种不同的同步方式中，现在的大尺寸屏幕一般都是DE同步模式，小尺寸的HV同步模式多。HV模式是早期的驱动模式了，现在的液晶屏面板驱动IC基本都是支持HV和DE两种模式的。很多已经直接去掉了HV模式，仅支持DE模式，DE模式的好处就是使用比较简单方便。
