RK3399开机LOGO替换及ADB的使用技巧

原创 作者 RK3399 2020-12-10 09:47:00 RK3399
本文硬件平台以飞凌嵌入式OK3399-C开发板为基础进行讲解,其它RK3399产品,由于各个厂家设置不同会有所差异,请参考使用。本文详细介绍了OK3399-C开机LOGO替换及ADB的使用技巧

一、 Logo更换

飞凌RK3399平台的开机logo分为两个阶段,分别为u-boot阶段的logo和内核阶段的logo,如果两者采用同一个logo图片则可以无缝衔接。

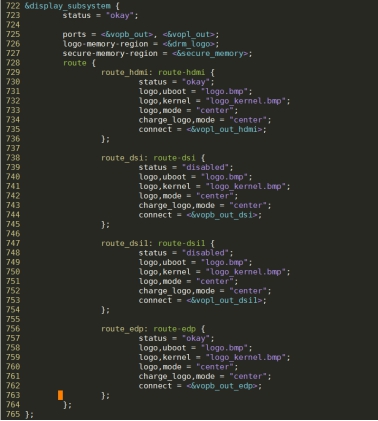

如果需要更换开机logo只需要替换kernel/logo.bmp和kernel/logo_kernel.bmp,同时在设备树中可以修改logo的显示模式,居中或者全屏。居中模式不会缩放logo图片,如果logo的尺寸小于屏幕尺寸将在其余空白处填充黑色背景,全屏模式下如果图片尺寸小于屏幕尺寸则会进行放大,为了避免图像放大失真或者周围的黑色填充,您可以选择与屏幕尺寸相同的logo图片。

重新编译内核烧写resource.img

更换完开机logo重新编译内核烧写resource.img即可。

二、 ADB使用

ADB是Android开发过程中常用工具,飞凌RK3399主板 Linux平台同样支持ADB,用户资料工具目录附带了ADB等工具的资源包。

platform-tools_r28.0.3-windows.zip

如果您系统中没有adb工具,可以使用以上压缩包中的adb工具,windows 32位系统将platform-tools_r28.0.3-windows.zip解压到C:\Windows\System32,windows 64位系统解压到C:\Windows\SysWOW64目录。

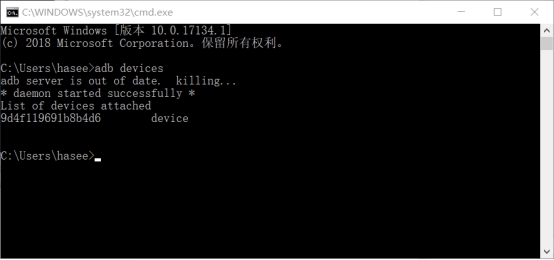

安装成功后,使用typeC线连接飞凌RK3399至PC,打开命令行输入:adb devices可以看到如下信息:

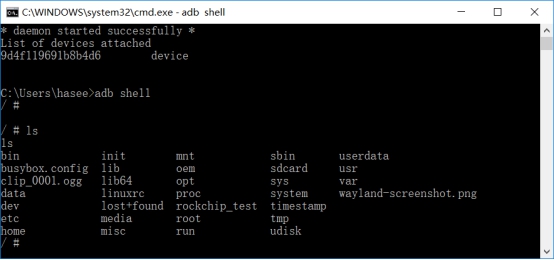

打开命令行

输入adb devices
