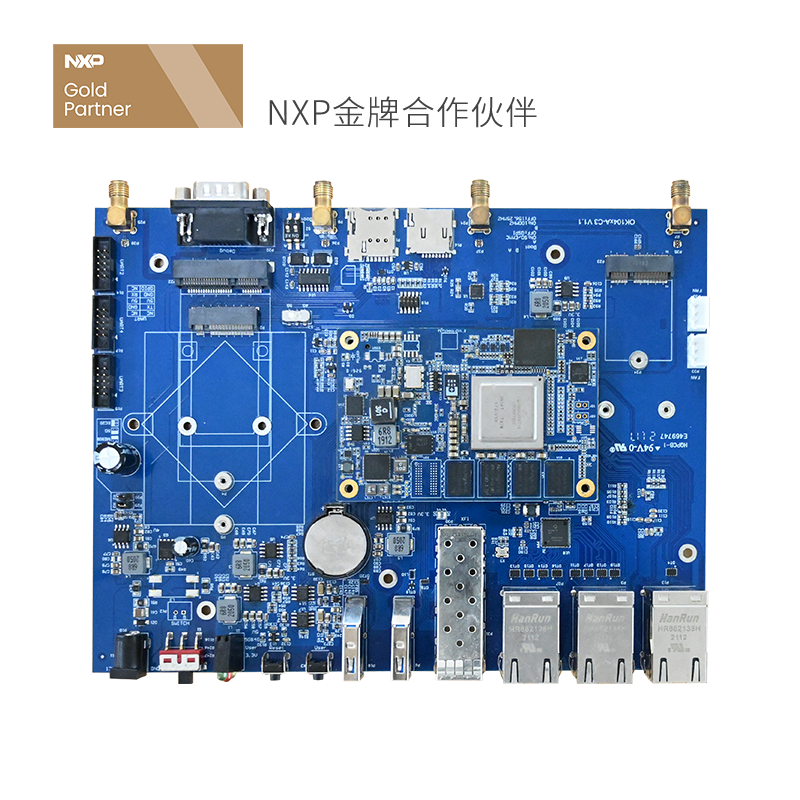

OK1043A-C3开发板

CPU:NXP LS1043A
架构:四核Cortex-A53
主频:≤1.6GHz
RAM:2GB DDR4
ROM:8GB eMMC ;16MB QSPI NorFlash
OS:Ubuntu/OpenWrt

CPU:LS1043A
架构:Cortex-A53
主频:1.6GHz
内存:2GB DDR3
ROM:16MB QSPI NorFlash,8GB eMMC
系统:Ubuntu-18.04.1,OpenWrt v18.06.0-rc2

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比


  • OK1043A-C3


    OK1043A-C3开发板基于NXP 公司的LS1043A四核处理器设计,主频1.6GHz,ARM Cortex-A53 架构。采用核心板+底板分离结构,通过COMe接口连接,速率有保障。原生支持7 个Ethernet:1 个10Gbps和6 个1000Mbps。支持PCIe 2.0、SATA3.0、USB3.0、UART 、IIC等功能接口,以及Ubuntu、OpenWrt 操作系统。适用于路由器、IoT网关 、IP-PBX等产品,以及边缘计算 、能源物联网智慧城市 、工业自动化、视频监控等应用领域。

    多路原生网口


    原生支持7 个Ethernet:1 个10Gbps和6 个1000Mbps

    LS1043A支持7路网口
    LS1043支持7个网口

    高速网络


    采用硬件数据路径加速架构(DPAA),支持数据包解析、 分类和分发(FMan),调度、包排序和拥塞管理的队列管理(QMan),
    缓冲区分配和反分配的硬件缓冲区管理(BMan)。软件层支持完整的DPDK环境 1 ,同时支持OVS-DPDK,
    用于网络应用中数据包的高性能处理。

    LS043A高速网络
    LS043高速网络

    丰富的高速接口


    10Gbps Ethernet、5Gbps PCIe2.0、 6Gbps SATA3.0、5Gbps USB3.0

    LS043A高速接口
    LS043高速接口

    灵活的功能扩展


    5Gbps高速PCIe 2.0扩展更灵活,可用于 扩展千兆网卡、双频WIFI等高速外设

    LS043A功能扩展灵活
    LS043功能扩展灵活

    多系统支持


    支持Ubuntu 18.04、OpenWrt两种操作系统, 丰富的第三方应用和插件,方便用户开发

    LS043A系统支持
    LS043 OpenWrt系统支持

    设计工艺


    LS043A设计工艺
    LS043设计工艺

    开发板接口展示


    LS043A接口展示
    LS043A接口展示


  • 规格参数

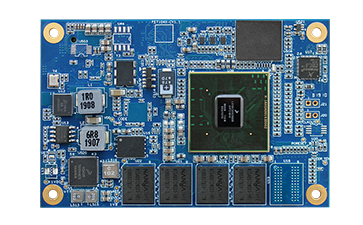

    FET1043A-C核心板基础参数

    CPU

    NXP LS1043A

    架构

    四核Cortex-A53

    主频

    ≤1.6GHz

    RAM

    2GB DDR4

    ROM

    8GB eMMC ;16MB QSPI NorFlash

    OS

    Ubuntu/OpenWrt

    工作电压

    12V供电

    接口方式

    COM Express

    工作温度

    -40℃~ +80℃

    机械尺寸

    84mm×55mm

    FET1043A-C核心板参数

    功能

    数量

    参数

    Ethernet

    ≤7

    CPU具备7个原生MAC,其网口支持数量组合如下:
    7个1Gbps Ethernet;
    1个2.5G/10Gbps和6个1Gbps Ethernet;
    2个2.5Gbps和2个1Gbps Ethernet;

    PCIe2.0

    ≤3

    通过SerDes配置支持,支持x1、x2、x4,每通道最高支持5GT/s

    SATA3.0

    ≤1

    通过SerDes配置支持,最高速率支持6Gbps

    SerDes*

    4

    4个SerDes通道用于高速外围接口:

    3个PCI Express 2.0控制器

    1个SATA 3.0控制器

    最多支持4个SGMII支持1000 Mbit/s

    最多支持2个SGMII支持2500 Mbit/s

    最多支持1个XFI (10 GbE)接口

    最多支持1个QSGMII

    USB3.0

    ≤3

    最高支持速率5Gbps

    UART

    ≤4

    支持2路DUART或4路UART

    IIC

    ≤2


    eSDHC

    ≤1

    支持SD3.0 EMMC4.5,和EMMC复用,可做卡启动或烧写系统,不可用作EMMC启动时的外扩存储卡。

    JTAG

    1

    支持NXP官方 CodeWarrior TAP调试器


    注*:SerDes可配置多种Ethernet、PCIe、SATA的组合,详见《QorIQ LS1043A Reference Manual》中SerDes Module部分的说明




    OK1043A-C3开发板参数

    功能

    数量

    参数

    Ethernet 1Gbps

    6

    支持1G/100M/10Mbps自适应,其中QSGMII引出4个,RGMII引出2个。

    SFP+

    1

    最高通信速率10Gbps,可安装SFP+光模块或电模块。

    M.2 M key

    1

    内含PCIe2.0 x1,可用于安装固态硬盘。

    M.2 E key

    1

    内含PCle2.0 x1,可用于安装Wi-Fi网卡。

    M.2 B key

    1

    内含USB3.0、SIM,可用于安装5G模组。

    USB 3.0

    2

    最高支持速率5Gbps。

    UART

    3

    TTL电平,三线串口。

    Debug

    1

    RS232电平。

    4G

    1

    Mini PCIe插座,预留USB信号及SIM卡,仅用于安装4G模块。

    TF Card

    1

    和eMMC复用,用于引导烧写uboot,不可用作外扩存储卡。

    User key

    1

    用户自定义按键。

    RTC

    1

    板载CR2032电池。


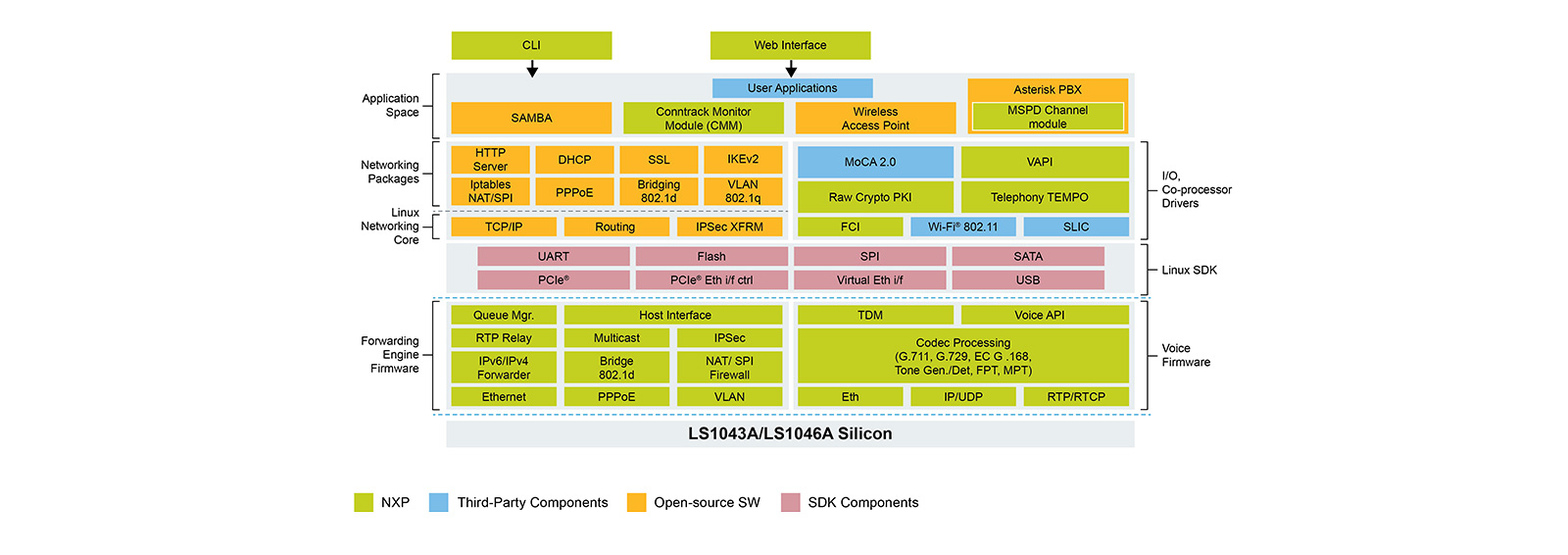

    软件参数
    Linux Ubuntu

    交叉编译器

    aarch64-linux-gnu-gcc

    Ubuntu/Linaro 7.3.0-16ubuntu3~18.04, glibc-2.27, binutils-2.30-0, gdb-8.1

    烧写方式

    支持使用SD卡引导启动


    支持优盘整机烧写


    UBoot

    版本Uboot-2018.03


    支持设备树


    支持网络TFTP NFS下载


    支持U盘、eMMC、TF卡、QSPI Flash等块设备访问


    支持Linux内核网络MAC设置、保存


    Linux内核

    版本: Linux-4.14.47


    文件系统

    EXT4/NFS/FAT32等格式的文件系统

    eMMC驱动

    HS200高速模式

    看门狗驱动


    RTC驱动

    Rx8010

    IO驱动


    QSPI驱动

    支持四线模式高速读写

    PCIE驱动

    支持MINI-PCIE接口WLE900VX 千兆5G WIFI模块
    支持MINI-PCIE接口RTL8111F千兆以太网模块
    支持PCIE(x1)接口Intel 82574L千兆以太网网卡

    USB 3.0

    支持优盘,USB Hub,USB键鼠等

    TMU驱动

    LS1043内部温度传感器

    串口驱动


    以太网络,(10000/1000/100/10Mbps)

    1个万兆以太网口,6个千兆以太网口

    串口

    1个RS232调试串口,3个RS232普通串口

    Ubuntu文件系统

    版本:ubuntu-18.04.1


    Samba资源共享服务


    Lighttpd轻量网站服务


    Docker容器


    LXC虚拟技术


    QEMU开源机器仿真器


    OP-TEE OS


    OpenSSL加密


    IPSEC


    DPDK

    OVS-DPDK


    Linux LEDEv17.01.6 Release

    Linux内核

    版本:Linux- 4.9.63

    Openwrt系统

    版本:v17.01.6

    资源包及版本

    ath10k-firmware-qca988x_2017-03-29-956e2609-1_aarch64_generic
    base-files_178-r5410+1-62ede4f783_aarch64_generic
    block-mount_2017-07-31-8ab4fda6-1_aarch64_generic
    busybox_1.27.2-1_aarch64_generic
    dnsmasq_2.78-3_aarch64_generic
    dropbear_2017.75-4_aarch64_generic
    ethtool_4.15-1_aarch64_generic
    firewall_2017-11-07-c4309372-1_aarch64_generic
    fstools_2017-07-31-8ab4fda6-1_aarch64_generic
    fwtool_1_aarch64_generic
    hostapd-common_2017-08-24-c2d4f2eb-4_aarch64_generic
    hostapd_2017-08-24-c2d4f2eb-4_aarch64_generic
    iperf3_3.3-1_aarch64_generic
    iperf_2.0.10-1_aarch64_generic
    iw_4.9-1_aarch64_generic
    jshn_2017-10-06-729f47fd-1_aarch64_generic
    jsonfilter_2016-07-02-dea067ad-1_aarch64_generic
    kernel_4.9.63-1-5ac84a901b0c0bf7e0ffa39f812a12fe_aarch64_generic
    kmod-ath10k_4.9.63+2017-11-01-1_aarch64_generic
    kmod-ath_4.9.63+2017-11-01-1_aarch64_generic
    kmod-cfg80211_4.9.63+2017-11-01-1_aarch64_generic
    kmod-ipt-conntrack_4.9.63-1_aarch64_generic
    kmod-ipt-core_4.9.63-1_aarch64_generic
    kmod-ipt-nat_4.9.63-1_aarch64_generic
    kmod-mac80211_4.9.63+2017-11-01-1_aarch64_generic
    kmod-nf-conntrack6_4.9.63-1_aarch64_generic
    kmod-nf-conntrack_4.9.63-1_aarch64_generic
    kmod-nf-ipt_4.9.63-1_aarch64_generic
    kmod-nf-nat_4.9.63-1_aarch64_generic
    kmod-nls-base_4.9.63-1_aarch64_generic
    kmod-ppfe_4.9.63-1_aarch64_generic
    kmod-scsi-core_4.9.63-1_aarch64_generic
    kmod-usb-core_4.9.63-1_aarch64_generic
    kmod-usb-dwc3_4.9.63-1_aarch64_generic
    kmod-usb-storage_4.9.63-1_aarch64_generic
    layerscape-ppa-ls1043ardb_2017.09-1_aarch64_generic
    layerscape-ppfe_2017.09-1_aarch64_generic
    lede-keyring_2017-01-20-a50b7529-1_aarch64_generic
    libblobmsg-json_2017-10-06-729f47fd-1_aarch64_generic
    libc_1.1.18-1_aarch64_generic
    libgcc_5.5.0-1_aarch64_generic
    libip4tc_1.6.1-1_aarch64_generic
    libip6tc_1.6.1-1_aarch64_generic
    libiwinfo-lua_2017-08-23-c1a03e82-1_aarch64_generic
    libiwinfo_2017-08-23-c1a03e82-1_aarch64_generic
    libjpeg_9a-1_aarch64_generic
    libjson-c_0.12.1-1_aarch64_generic
    libjson-script_2017-10-06-729f47fd-1_aarch64_generic
    liblua_5.1.5-1_aarch64_generic
    liblucihttp-lua_2018-05-18-cb119ded-1_aarch64_generic
    liblucihttp_2018-05-18-cb119ded-1_aarch64_generic
    libnl-tiny_0.1-5_aarch64_generic
    libpcap_1.8.1-1_aarch64_generic
    libpthread_1.1.18-1_aarch64_generic
    libubox_2017-10-06-729f47fd-1_aarch64_generic
    libubus-lua_2017-11-13-5f87f548-1_aarch64_generic
    libubus_2017-11-13-5f87f548-1_aarch64_generic
    libuci_2017-09-29-5ad59ad4-1_aarch64_generic
    libuclient_2017-11-02-4b87d831-1_aarch64_generic
    libxtables_1.6.1-1_aarch64_generic
    logd_2017-11-06-2c0d9cfe-1_aarch64_generic
    lua_5.1.5-1_aarch64_generic
    luci-app-firewall_git-18.210.69179-6df9a57-1_all
    luci-app-mjpg-streamer_git-18.210.69179-6df9a57-1_all
    luci-app-samba_git-18.210.69179-6df9a57-1_all
    luci-base_git-18.210.69179-6df9a57-1_aarch64_generic
    luci-i18n-base-en_git-18.210.69179-6df9a57-1_all
    luci-i18n-base-zh-cn_git-18.210.69179-6df9a57-1_all
    luci-i18n-firewall-en_git-18.210.69179-6df9a57-1_all
    luci-i18n-firewall-zh-cn_git-18.210.69179-6df9a57-1_all
    luci-i18n-mjpg-streamer-zh-cn_git-18.210.69179-6df9a57-1_all
    luci-i18n-samba-en_git-18.210.69179-6df9a57-1_all
    luci-i18n-samba-zh-cn_git-18.210.69179-6df9a57-1_all
    luci-lib-ip_git-18.210.69179-6df9a57-1_aarch64_generic
    luci-lib-jsonc_git-18.210.69179-6df9a57-1_aarch64_generic
    luci-lib-nixio_git-18.210.69179-6df9a57-1_aarch64_generic
    luci-mod-admin-full_git-18.210.69179-6df9a57-1_aarch64_generic
    luci-proto-ipv6_git-18.210.69179-6df9a57-1_all
    luci-proto-ppp_git-18.210.69179-6df9a57-1_all
    luci-theme-bootstrap_git-18.210.69179-6df9a57-1_all
    luci-theme-freifunk-generic_git-18.210.69179-6df9a57-1_all
    luci-theme-material_git-18.210.69179-6df9a57-1_all
    luci-theme-openwrt_git-18.210.69179-6df9a57-1_all
    luci_git-18.210.69179-6df9a57-1_all
    mjpg-streamer_r182-10_aarch64_generic
    mtd_21_aarch64_generic
    netifd_2017-11-17-c92106e3-1_aarch64_generic
    opkg_2017-07-28-4bd8601e-1_aarch64_generic
    procd_2017-10-10-7c9aa7c3-1_aarch64_generic
    rcw-layerscape-ls1043ardb_2017.09-1_aarch64_generic
    rpcd-mod-rrdns_20170710_aarch64_generic
    rpcd_2017-11-12-a0231be8-1_aarch64_generic
    samba36-server_3.6.25-8_aarch64_generic
    tcpdump_4.9.2-1_aarch64_generic
    ubi-utils_1.5.2-1_aarch64_generic
    ubox_2017-11-06-2c0d9cfe-1_aarch64_generic
    ubus_2017-11-13-5f87f548-1_aarch64_generic
    ubusd_2017-11-13-5f87f548-1_aarch64_generic
    uci_2017-09-29-5ad59ad4-1_aarch64_generic
    uclibcxx_0.2.4-3_aarch64_generic
    uclient-fetch_2017-11-02-4b87d831-1_aarch64_generic
    uhttpd-mod-ubus_2017-11-04-a235636a-1_aarch64_generic
    uhttpd_2017-11-04-a235636a-1_aarch64_generic
    usign_2015-07-04-ef641914-1_aarch64_generic
    wireless-regdb_2017-10-20-4343d359_aarch64_generic
    wpa-supplicant_2017-08-24-c2d4f2eb-4_aarch64_generic
